Rigol DG5000 Serie 2-/4-/8-Kanal Funktions-/Arbiträr-Generatoren bis 500MHz

Neu
ab 1.783,81
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Zubehör
Dateien/Downloads

Vorteile der DG5000 Serie Multifunktions-Funktions- und Arb.-Signalgeneratoren

  • 2, 4 oder 8 Kanäle, bis 250/350/500 MHz Bandbreite und 2,5 GS/s Abtastrate.
  • 16 bit vertikale Auflösung und 64 (optional 128) Mpts Speicher.
  • 0,8 ns minimale Anstiegszeit.

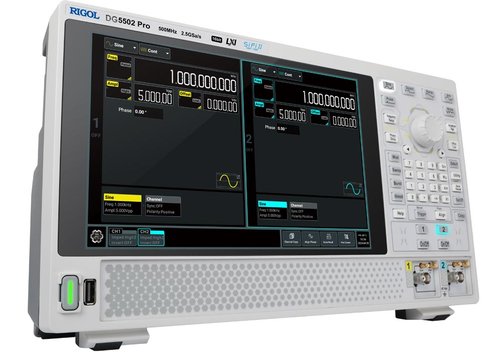

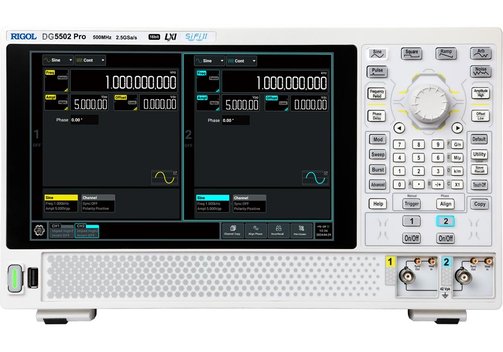

Rigol DG5000 Serie 2-/4-/8-Kanal Funktions-/Arbiträr-Signal-Generatoren bis 500 MHz

Rigol DG5252, DG5254, DG5258, DG5352, DG5354, DG5358, DG5502, DG5504, DG5508 Pro Signalgeneratoren

Die Funktions-/Arbiträr-Signalgeneratoren der Rigol DG5000 Pro Serie verfügen über zwei, vier oder acht Ausgangskanäle bis 250, 350 oder 500 MHz (Sinus). Mit einer Abtastrate bis 2,5 GS/s und einer Speichertiefe von 64 Mpts pro Kanal (optional 128 Mpts pro Kanal) kombinieren diese "All-in-One"-Generatoren Funktionsgenerator, Arbiträr-Signalgenerator, Rauschgenerator, Impulsgenerator, Oberwellengenerator und Analog/Digital-Modulator.

  • 2-/4-/8-Kanal Funktions- und Arbiträr-Signalgenerator.
  • Bandbreite bis 250, 350 oder 500 MHz (Sinus).
    Rechteck: 170 MHz max. Frequenz, 0,8 ns min. Anstiegszeit.
    Impuls: 120 MHz max. Frequenz, 4,2 ns min. Pulsbreite.
  • Maximale Abtastrate 2,5 GS/s.
  • 16 bit vertikale Auflösung für präzise Signalausgabe.
  • Eingebauter Generator für Oberwellen hoher Ordnung (max. 20. Ordnung)
  • Maximale Arbiträrsiglan-Länge 64 Mpts/Kanal (optional 128 Mpts/Kanal).
  • Modulationen: AM, FM, PM, SUM, ASK, FSK, PSK, PWN; Burst und Sweep.
  • Optionen wie Mehrimpulserzeugung, erweiterte Sequenzfunktion, Mehrton, Muster.
  • Erweiterte Modulationsfunktionen (AM, FM, PM, ASK, FSK, PSK) und digitale I-Q-Modulation (Option).
  • 10,1"/25,7 cm hochauflösender Touchscreen.

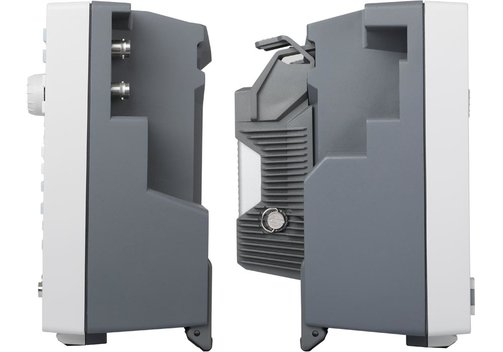

  • Batteriehalterung für die Stromversorgung des Geräts verfügbar.
  • Standardmäßige Web-Steuerungsfunktion für eine einfachere Steuerung aus der Ferne.

Modell-Übersicht

ModellDG5252 ProDG5254 ProDG5258 ProDG5352 ProDG5354 ProDG5358 ProDG5502 ProDG5504 ProDG5508 Pro
Bandbreite250 MHz350 MHz500 MHz
Kanäle (isoliert von GND)248248248
Sample-Rate2,5 GS/s
Vertikale Auflösung16 bit
Signalspeicher-Tiefe64 Mpts pro Kanal (Standard), 128 Mpts pro Kanal (Option)
Kontinuierliche AusgangssignaleSinus (1 µHz...250/250/500 MHz), Rechteck (1 µHz...170 MHz), Rampe (1 µHz...5 MHz), Impuls (1 µHz...120 MHz), Rauschen (typ.0 dBm/500 MHz), Arbiträr (1 µHz...100 MHz, 1 µS/s...1,24 GS/s, Signallänge 32 Pts/Kanal bis 64 MPts/Kanal, optional 128 Mpts/Kanal), Oberwellen (Ordnung =20)
Modulationen AM, FM, PM, SUM, ASK, FSK, PSK, PWM; Sweep (linear, log, step), Burst (n-Cycle, Gated)
Erweiterte AusgabeStandard: Arbiträr, PRBS; optional: Sequenz, Mehrimpuls, Mehrton, Muster, IQ
Anzeige10,1"/25,7 cm hochauflösender Touchscreen, 1280x800, 16:9; HDMI Typ A Videoausgang
SchnittstellenUSB 3.0 Host, USB 3.0 Device, LAN/Ethernet (10/100/1000Base-T), Websteuerung
Abmessungen (mm)358 x 215 x 122, 5 HE; 4,2 kg

Lieferumfang: Rigol DG 5252, 5254, 5258, 5352, 5354, 5358, 5502, 5504, 5508 Pro, Netzkabel, USB-Kabel CB-USBA-USBB-FF-150, zwei BNC-Kabel CB-BNC-BNC-MM-100.

Optionen, Upgrades und Zubehör

ModellBeschreibung
DG5000 Pro-IQIQ Modulationsoption
DG5000 Pro-MPULOption für Mehrfachimpulsausgang
DG5000 Pro-SEQErweiterte Sequenzfunktion
DG5000 Pro-MTONEMehrtonsignal-Option
DG5000 Pro-PJMuster-Option
DG5000 Pro-2RL128 Mpts/Kanal (max.) Arb.-Länge Upgrade-Option
DG5000 Pro-BNDFunktionspaket-Option, enthält DG5000 Pro-IQ/MPUL/SEQ/MTONE/PJ/2RL
BatHolder138Batteriehalterung
RA5040K40 dB Dämpfungsglied (50 Ω, 1 W)
CB-SMB-SMB-FF-100SMB (Buchse) zu SMB (Buchse) Kabel (1 m)
CB-SMB-BNC-FF-100SMB (Buchse) zu BNC (Buchse) Kabel (1 m)
CB-SMB-BNC-FM-100SMB (Buchse) zu BNC (Stecker) Kabel (1 m)
CB-BNC-AC-100-LBNC-auf-Alligatorclip-Kabel
