Rigol DHO1000 hochauflösende Digital-Oszilloskope

Neu
Rigol DHO1000 hochauflösende Digital-Oszilloskope
ab € 831,81
inkl. MwSt. versandkostenfrei (Deutschland)
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Zubehör
Dateien/Downloads

Vorteile der hochgenauen 12-bit-Oszilloskope DHO1000

  • Digitale Oszilloskope mit 12-bit-Auflösung, 2 GS/s Abtastrate und bis 200 MHz Bandbreite.
  • Ultra-niedriges Grundrauschen für saubere und genaue Signale.
  • Touchscreen, HDMI-Ausgang, USB- und LAN/Ethernet-Schnittstellen.

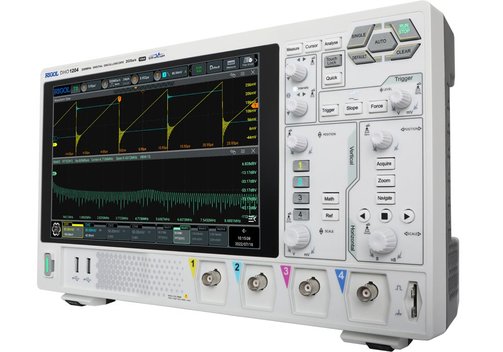

Rigol DHO1000 hochauflösende Digital-Oszilloskope

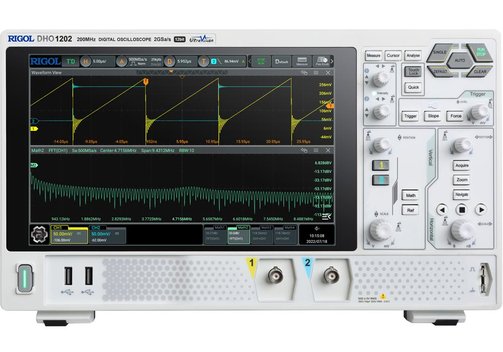

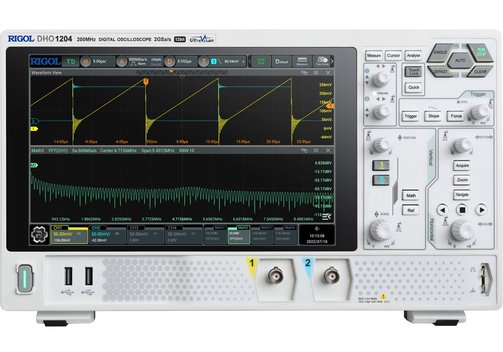

Modelle DHO1072, DHO1074, DHO1102, DHO1104, DHO1202, DHO1204 mit 12 bit Auflösung

Die digitalen Oszilloskope der Rigol DHO1000-Serie sind mit dem neuen, von RIGOL entwickelten Chipsatz "Centaurus" ausgestattet. Die Oszilloskope erreichen mit dem UltraAcquire-Modus eine schnelle Signal-Erfassungsrate von 1.500.000 Wfms/s. Die Speichertiefe kann bis 100 Mpts betragen. Die Geräte verfügen über eine vertikale Auflösung von 12 bit, kombiniert mit einer hervorragenden Rauschunterdrückung und vertikalen Genauigkeit.

  • Hochauflösende 2- und 4-Kanal-Oszilloskope.
  • Ultra-niedriges Grundrauschen für saubere Signale, genaue Messung kleiner Signale.
  • 12 bit vertikale Auflösung (bis 16 bit im hochauflösenden Modus).
  • 70/100/200 MHz analoge Bandbreite.
  • Echtzeit-Abtastrate bis 2 GS/s.<7li>
  • 50 Mpts Speichertiefe, optional max. 100 Mpts.
  • Vertikaler Empfindlichkeitsbereich 500 µV/Div bis 10 V/Div.
  • Signal-Erfassungsrate bis 1.500.000 Wfms/s im UltraAcquire-Modus.
  • 10,1"/25,7 cm 1280x800 HD-Touch-Display. HDMI-Ausgang.
  • Benutzerfreundliche Flex-Knöpfe, die eine reibungslosere Interaktion ermöglichen.
  • Standardmäßige fotoelektrische Encoder-Bedienungsknöpfe, die die Lebensdauer des Encoders effektiv verlängern.
  • Standard USB Host & Gerät, LAN/Ethernet.

Model-Übersicht

ModellDHO1072DHO1074DHO1102DHO1104DHO1202DHO1204
Bandbreite70 MHz100 MHz200 MHz
Kanal-Zahl2 + EXT4 + EXT2 + EXT4 + EXT2 + EXT4 + EXT
Anstiegszeit (10 bis 90%, typ.)≤5 ns≤5 ns≤3,5 ns≤3,5 ns≤1,75 ns≤1,75 ns
Max. Abtastrate2-Kanal-Modelle: 2 GS/s (einzelner Kanal), 1 GS/s (alle Kanäle);
4-Kanal-Modelle: 2 GS/s (Einzelkanal), 1 GS/s (halbe Kanäle), 500 MS/s (alle Kanäle)
Speichertiefe 2-Kanal-Modelle: 50 Mpts, optional 100 Mpts (Einzelkanal), 25 Mpts, optional 50 Mpts (alle Kanäle);
4-Kanal-Modelle: 50 Mpts, optional 100 Mpts (Einzelkanal), 25 Mpts, optional 50 Mpts (halbe Kanäle), 12,5 Mpts, optional 25 Mpts (alle Kanäle)
Max. Signal-Erfassungsrate50.000 Wfms/s (Vektor-Modus), 1.500.000 Wfms/s (UltraAcquire-Modus)
Vertikale Auflösung12 bit (hochauflösender Modus 14 bit, 16 bit)
Hardware-Echtzeit-Signalaufzeichnung und -wiedergabeBis 500.000 Frames
TriggerartenEdge-/Flanken-Trigger, Pulse-Trigger, Slope-Trigger, Video-Trigger, Pattern-Trigger, Duration-Trigger, Timeout-Trigger, Runt-Trigger, Window-Trigger, Delay-Trigger, Setup-/Hold-Trigger, n-te Flanke-Trigger, I2C, SPI, RS232/UART, CAN, LIN
Serielle Dekodierung4 Dekodierungen, dekodiert und aktiviert/deaktiviert vier Protokolltypen gleichzeitig; Dekodierungstypen Standard: Parallel, RS232/UART, I2C, SPI, LIN, CAN
Weitere FunktionenDigitales Voltmeter (beliebiger Analogkanal; DC, AC+DCeff, ACeff; 3- bis 6-stelliger Präzisionszähler, 48-bit-Totalisator
Anzeige10,1"/25,7 cm kapazitives Multitouch-Display, Auflösung 1280x800; HDMI-Videoausgang
Prozessor-SystemCortex-A72, 1,8 GHz, Hexa-Core; 4 GB RAM; Android-Betriebssystem, nichtflüchtiger Speicher 8 GB

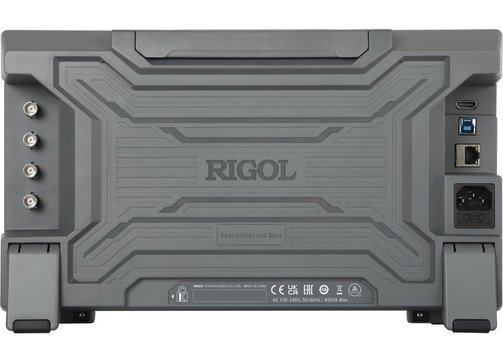

SchnittstellenUSB3.0 Host (2 auf der Vorderseite), USB3.0 Device (1 auf der Rückseite), LAN/Ethernet (1 Port auf der Rückseite, 10/100/1000 Base-T, unterstützt LXI-C)
Abmessungen (mm)358 x 215 x 121; 3,8 kg
Enthaltene TastköpfePVP2350 (350 MHz passiver HighZ-Tastkopf) 2x (DHO1202) oder 4x (DHO1204);
PVP3150 (150 MHz passiver HighZ-Tastkopf) 2x (DHO1102/DHO1072) oder 4x (DHO1104/DHO1074)

Lieferumfang: Oszilloskop DHO 1072, 1074, 1102, 1104, 1202 oder 1204, Netzkabel, USB-Kabel, Tastköpfe (siehe Tabelle oben).

Upgrade-Optionen

ModellBeschreibung
DHO1000-BWU7T10Bandbreiten-Upgrade 70 MHz auf 100 MHz
DHO1000-BWU7T20Bandbreiten-Upgrade 70 MHz auf 200 MHz
DHO1000-BWU10T20Bandbreiten-Upgrade 100 MHz auf 200 MHz
DHO1000-RLU-01Speicher-Upgrade auf 100 Mpts

Datasheet_Rigol_DHO1000_en.pdf
