Rigol DHO800 12bit Digital-Oszilloskope/DSO bis 100MHz
Vorteile der DHO800 hochpräzisen DSO mit geringem Grundrauschen
- Digitale Oszilloskope mit 2 oder 4 Kanälen, 12 bit Auflösung, bis 100 MHz Bandbreite.
- Bis 1,25 GS/s Abtastrate, 1.000.000 Wfms/s mit UltraAcquire-Modus.
- HDMI Video-Ausgang, USB Host und Device sowie LAN/Ethernet/LXI.
Rigol DHO800 12 bit Digital-Oszilloskope/DSO bis 100MHz

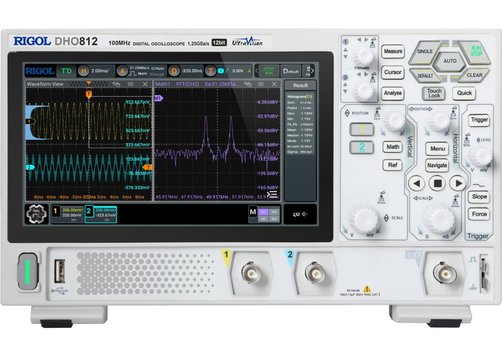

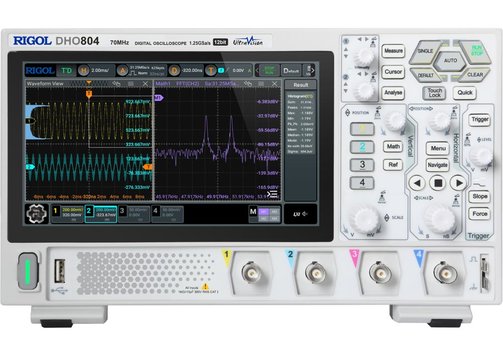

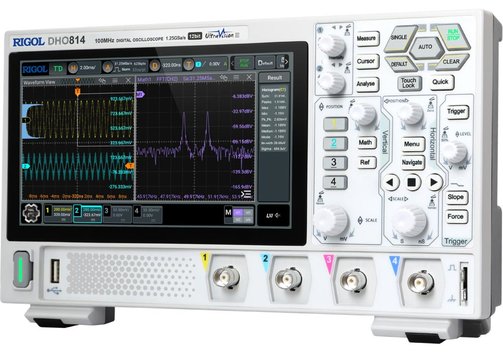

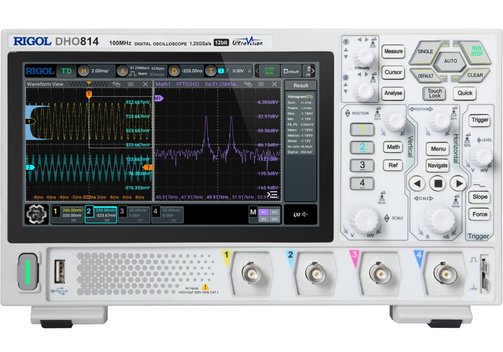

Modelle DHO802, DHO804, DHO812, DHO814 mit 2 oder 4 Kanälen
Die Geräte der Rigol DHO800-Serie sind preiswerte 12-bit-Oszilloskope mit kompaktem Design. Sie bieten eine Erfassungsrate bis 1.000.000 Wfms/s (im UltraAcquire Mode), 25 Mpts Speichertiefe und ein sehr geringes Grundrauschen.
- Ultra-niedriges Grundrauschen, reineres Signal, verpassen Sie keine kleinen Signal-Details.
- Bis 12 bit Auflösung.
- Max. Analog-Bandbreite 100 MHz, 2 oder 4 analoge Kanäle.
- Max. Echtzeit-Abtastrate von 1,25 GS/s.
- Max. Speichertiefe 25 Mpts.
- Vertikaler Empfindlichkeitsbereich: 500 µV/Div...10 V/Div.
- Max. Erfassungsrate von 1.000.000 wfms/s (im UltraAcquire-Modus).
- Digitales Phosphor-Display mit Echtzeit-Intensitätsabstufung in 256 Stufen.
- Wellenform-Such- und -Navigationsfunktion ermöglicht eine schnellere Fehlersuche bei Signal-Anomalien.
- 7"/17,8 cm (1024x600) kapazitiver Multitouch-Bildschirm und HDMI-Videoausgang.
- Flex Knob für noch einfachere Bedienung.
- USB Host und Device, LAN/Ethernet/LXI.
- Einzigartiges Online-Upgrade.
Modell-Übersicht
| Modell | DHO802 | DHO804 | DHO812 | DHO814 | |
| Kanäle | 2 + EXT | 4 | 2 + EXT | 4 | |
| Bandbreite | (-3 dB) | 70 MHz | 100 MHz | ||
| Anstiegszeit | (10% zu 90%, typisch) | ≤5 ns | ≤3,5 ns | ||
| Sample-Rate | Ein Kanal | 1,25 GS/s | 1,25 GS/s | 1,25 GS/s | 1,25 GS/s |
| Zwei Kanäle (volle Kanäle bei den 2-Kanal-Modellen) | 625 MS/s | 625 MS/s | 625 MS/s | 625 MS/s | |
| Volle Kanäle (4-Kanal) | - | 312,5 MS/s | - | 312,5 MS/s | |
| Speichertiefe | Ein Kanal | 25 Mpts | 25 Mpts | 25 Mpts | 25 Mpts |
| Zwei Kanäle (volle Kanäle bei den 2-Kanal-Modellen) | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | |
| Volle Kanäle (4-Kanal) | - | 1 Mpts | - | 1 Mpts | |
| Max. Signalerfassungs-Rate | 30.000 Wfms/s (Vektor-Betrieb), 1.000.000 Wfms/s (UltraAcquire-Betrieb) | ||||
| Auflösung | 12 bit | ||||
| Hardware-Echtzeit-Signal-Recording und Playing | Max. 500.000 Frames | ||||
| Trigger | Quelle | Analog-Kanal (1 bis 4), Digital-Kanal (D0 bis D15) | |||
| Betriebsarten | Auto, Normal, Single | ||||
| Typen | Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold Trigger, n-th Edge, RS232/UART, I2C und SPI | ||||
| Serielles Decoding | 4 Protokoll-Typen können gleichzeitig dekodiert und aktiviert werden: Parallel, RS232/UART, I2C und SPI | ||||
| Peak-Erkennung | Erfasst 1,6-ns-Glitches | ||||
| Weitere Funktionen | Frequenzzähler | Beliebiger Analog-Kanal, misst Frequenz, Periode, 48-bit Totalizer (zählt Anzahl der steigenden Flanken); Auflösug 3 - 6 Digits, max. Frequenz ist die max. Analog-Bandbreite | Digital-Voltmeter | Beliebiger Analog-Kanal, Funktionen DC, AC+DCeff, ACeff, Auflösung ACV/DCV 3 Digits | |
| Anzeige | 7"/17,8 cm kapazitiver Multi-Touch-LCD; 1024x600 Auflösung; HDMI 1.4 A-Anschluss Video-Ausgang | ||||
| Schnittstellen | USB 2.0 Host und Device, LAN/Ethernet/LXI-C | ||||
| Abmessungen (mm) | 265 x 162 x 77; 1,78 kg | ||||
Wenn nur einer der Kanäle aktiviert ist: Einkanalmodus. Wenn zwei Kanäle aktiviert sind: Halbkanalmodus. Wenn drei oder alle vier Kanäle aktiviert sind: Betriebsart "Alle Kanäle".
Lieferumfang: Oszilloskop Rigol DHO 802, 804, 812 oder 814, Netzadapter, Erdungskabe mit Bananenstecker, DHO802/DHO812: 2x passiver Tastkopf (150 MHz/PVP3150), DHO804/DHO814: 4x passiver Tastkopf (150 MHz/PVP3150).
