Rohde&Schwarz RTH1000 ScopeRider Serie Handheld-Oszilloskope bis 500MHz

ab 4.236,40
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Zubehör
Dateien/Downloads

Vorteile der R&S RTH 2/4+8-Kanal Mixed-Signal Oszilloskope und DVM/DMM

  • Die Leistung eines Labor-Scopes in einem tragbaren Design - ideal für anspruchsvolle Feldanwendungen.
  • Mixed-Signal/Logik-Analysator, serielle Trigger- und Dekodieroptionen, DVM oder DMM.
  • Bandbreitenversionen von 60 MHz bis 500 MHz.

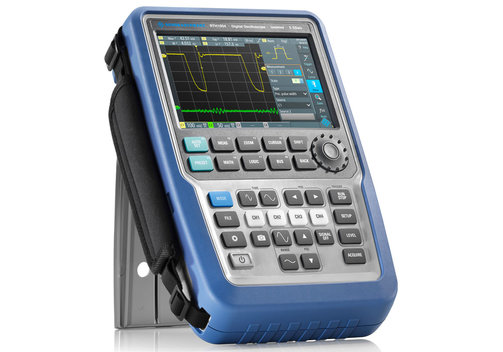

Rohde&Schwarz RTH1000 ScopeRider Serie Handheld-Oszilloskope bis 500 MHz

Der Rohde&Schwarz RTH1000 ScopeRider kombiniert die Leistung und Funktionalität eines Labor-Oszilloskops mit dem Formfaktor und der Robustheit eines batteriebetriebenen Handheld-Geräts. Damit ist er das ideale Werkzeug für die Fehlersuche in Embedded-Designs im Labor und für die Analyse komplexer Probleme im Feld. Kleine Sensorsignale können mit der hohen vertikalen Empfindlichkeit von 2 mV/Div analysiert werden. Die Trigger- und Dekodierfunktion für serielle Protokolle hilft bei der Analyse von digitalen Steuersignalen. Mit seinen 37 automatischen Messfunktionen ist die Analyse von Signalparametern so komfortabel wie bei Verwendung eines Labor-Oszilloskops.

  • 60 MHz bis 500 MHz bei 5 GS/s Abtastrate.
  • 50.000 Messkurven pro Sekunde.
  • 10-bit-A/D-Wandler.
  • 2 mV/Div bis 100 V/Div.
  • Bis 200 V Offsetbereich.
  • 37 automatische Messfunktionen.
  • 8 Geräte im kompakten Format: Labor-Oszilloskop.
    Logik-Analysator.
    Protokollanalysator: I2C/SPI, UART, CAN/LIN, CAN-FD, SENT.
    Datenlogger.

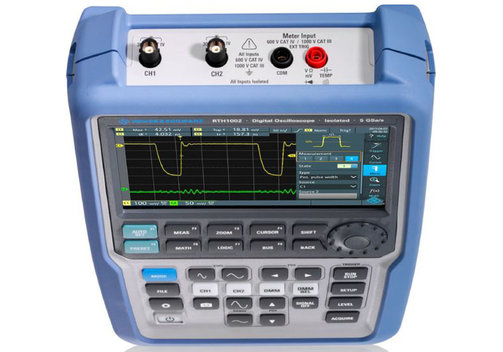

    Digitales Multimeter (2-Kanal Modell, DVM beim 4-Kanal-Modell).
    Spektrum-Analysator.
    Harmonischen-Analysator.
    Frequenzzähler.
  • 7"/17,8 cm LC TFT Farb-Display, Touch.
  • USB 2.0 Host und Device, LAN/Ethernet, SD-Karten-Slot.
  • Maximale Sicherheit in allen Umgebungen: CAT IV 600 V/CAT III 1000 V; IP51-Gehäuse, erfüllt militärische Umgebungsanforderungen.
  • Griffige und stoßfeste gummierte Oberfläche.

Modell-Übersicht

ModellRTH1002RTH1012RTH1022RTH1032RTH1052RTH1004RTH1014RTH1024RTH1034RTH1054
Bandbreite60 MHz100 MHz200 MHz350 MHz500 MHz60 MHz100 MHz200 MHz350 MHz500 MHz
Multimeter Kanal1-

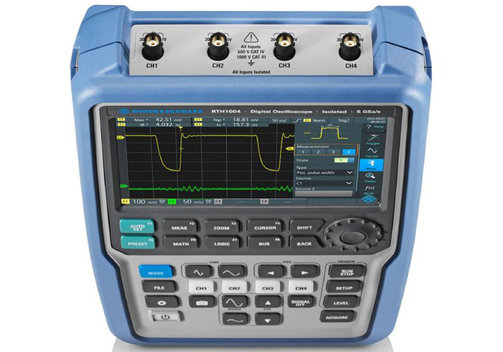

Analog-Kanäle24
Vertikale Auflösung9 bit; bis 16 bit mit mit hochauflösendem Dezimierungsmodus
Sample-Rate1 aktiver Kanal mit 5 GS/s, 2 aktive Kanäle mit 2,5 GS/s1 aktiver Kanal mit 5 GS/s, 2 aktive Kanäle mit 2,5 GS/s, 4 aktive Kanäle mit 1,25 GS/s
Max. Erfassungslänge für schnelle Zeitbasis1 aktiver analoger Kanal 500 kS (Abtastungserfassungsmodus), 250 kS (hochauflösende, Spitzenwert-, Hüllkurven- und Durchschnittserfassungsmodi);
2 aktive analoge Kanäle 250 kS für jeden Kanal (Abtastungserfassungsmodus), 125 kS für jeden Kanal (hochauflösende, Spitzenwert-, Hüllkurven- und Durchschnittserfassungsmodi);
3 oder 4 aktive analoge Kanäle 125 kS für jeden Kanal (Abtastungserfassungsmodus), 62,5 kS für jeden Kanal (hochauflösender Erfassungsmodus, Spitzenwert-Erkennung, Hüllkurve und Mittelwertbildung)
Signalerfassungsrate50.000 Wfms/s
TriggerQuelle: Kanal 1, Kanal 2;
Modi: Flanke, Glitch, Breite, TV/Video, Muster, Status, Runt, Steigung, Fenster, Data2Clock, serielles Muster, Timeout, Intervall, Protokoll
Quelle: Kanal 1, Kanal 2, Kanal 3, Kanal 4;
Modi: Flanke, Glitch, Breite, TV/Video, Muster, Status, Runt, Steigung, Fenster, Data2Clock, serielles Muster, Timeout, Intervall, Protokoll
Serielle Trigger und DekodierungRTH-K1 I2C/SPI, RTH-K10 SENT, RTH-K2 UART/RS232, RTH-K3 CAN/LIN, RTH-K9 CAN-FD
Mess- und zusätzliche FunktionenAutomatische Messungen, Cursor-Messungen, Maskentest, Signalmathematik, Frequenz-Analyse (FFT);
RTH-K18 Spektrum-Analyse; Bereich DC bis Oszilloskop-Bandbreite, RTH-K19 erweiterte Trigger-Funktion, RTH-K33 Frequenzzähler (2 Kanäle), RTH-K34 Harmonischen-Analyse, RTH-K38 programmierbar, Javascript
DVM und DMMDMM/Multimeter, 4-mm Bananen-Eingänge, voll isoliert von Scope-Eingängen, Schnittstelle und Ground; Messungen: Spannung (DC, AC, AC+DC), Strom (mit Stromzange oder Shunt), Widerstand, Durchgangs-, Diodentest, Temperature (Widerstandsmessung mit PT100 oder PT500 Platin-Sensoren - empfohlenes Zubehör R&S RT-ZA12 PT100 Temperatur-Tastkopf), Frequenz, Kapazität; Anzahl aktive Messungen: 1; max. Auflösung 10000 Counts, 4 DigitsDVM; Quelle: Kanäle 1, 2, 3, 4; Messungen: Spannung (DC, AC, AC+DC) mit Anzeige von Max., Min. und Mittelwert; Anzahl aktiver Messungen: 4; max. Auflösung: 999 Counts, 3 Digits
DatenloggerRoll-Modus-Recording von Messergebnissen; Anzahl simultan loggender Kanäle: 4; Zeitbasis-Bereich wählbar zwischen 5 s/Div und 4 Tage/Div; Messgeschwindigkeit 1/2/5 Messungen/s; Speichertiefe 2 MS pro Logging-Kanal
Oszilloskop-Modus: Bis 4 Signal-Messungen;
Multimeter-Modus: Multimeter-Messung;
Zähler-Modus (-K33 Option): Bis 2 Zähler-Messungen
Oszilloskop-Modus bis 4 Signal-Messungen;
Digital-Voltmeter-Modus: Bis 4 Digital-Voltmeter-Messungen;
Zähler-Modus (-K33 Option): Bis zu 2 Zähler-Messungen
Digital-KanäleOption RTH-B1, 8 Kanäle, 250 MHz, 1,25 GS/s, 250 kS/KanalOption RTH-B1, 8 Kanäle, 250 MHz, 1,25 GS/s, 125 kS/Kanal
Anzeige7"/17,8 cm LC TFT Farb-Display, 800 x 480 Pixel (WVGA), Touchscreen
SchnittstellenUSB 2.0 Host und Device, LAN/Ethernet (RJ45): SD-Karten-Slot
VersorgungLithium-Ion Smart-Akku; Netzadapter
Abmessungen (mm)201 x 293 x 74; 2,4 kg
SicherheitAlle Eingänge Potenzialfrei und vollständig isoliert nach CAT IV 600 V, CAT III 1000 V

Erhältliche Oszilloskop-Pakete

ModellOszilloskopBandbreiten-UpgradeAußerdem im Paket enthaltene Optionen
RTH10021317.5000.02ScopeRider 2-Kanal Handheld-Digital-Oszilloskop, 60 MHz-Netzadapter, Batterie, 2x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher
RTH10021317.5000P02ScopeRider 2-Kanal Handheld-Digital-Oszilloskop, 60 MHz-Netzadapter, Batterie, 2x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher
RTH1002MSO1317.5000P03ScopeRider 2-Kanal Handheld-Digital-Oszilloskop, 60 MHz-Netzadapter, Batterie, 2x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher, RTH-B1 Mixed-Signal-Option
RTH10041317.5000.04ScopeRider 4-Kanal Handheld-Digital-Oszilloskop, 60 MHz-Netzadapter, Batterie, 4x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher
RTH10041317.5000P04ScopeRider 4-Kanal Handheld-Digital-Oszilloskop, 60 MHz-Netzadapter, Batterie, 4x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher
RTH1004MSO1317.5000P05ScopeRider 4-Kanal Handheld-Digital-Oszilloskop, 60 MHz-Netzadapter, Batterie, 4x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher, RTH-B1 Mixed-Signal-Option
RTH10121317.5000P12ScopeRider 2-Kanal Handheld-Digital-Oszilloskop, 60 MHz100 MHzNetzadapter, Batterie, 2x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher
RTH1012MSO1317.5000P13ScopeRider 2-Kanal Handheld-Digital-Oszilloskop, 60 MHz100 MHzNetzadapter, Batterie, 2x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher, RTH-B1 Mixed-Signal-Option
RTH10141317.5000P14ScopeRider 4-Kanal Handheld-Digital-Oszilloskop, 60 MHz100 MHzNetzadapter, Batterie, 4x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher
RTH1014MSO1317.5000P15ScopeRider 4-Kanal Handheld-Digital-Oszilloskop, 60 MHz100 MHzNetzadapter, Batterie, 4x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher, RTH-B1 Mixed-Signal-Option
RTH10221317.5000P22ScopeRider 2-Kanal Handheld-Digital-Oszilloskop, 60 MHz200 MHzNetzadapter, Batterie, 2x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher
RTH1022MSO1317.5000P23ScopeRider 2-Kanal Handheld-Digital-Oszilloskop, 60 MHz200 MHzNetzadapter, Batterie, 2x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher, RTH-B1 Mixed-Signal-Option
RTH10241317.5000P24ScopeRider 4-Kanal Handheld-Digital-Oszilloskop, 60 MHz200 MHzNetzadapter, Batterie, 4x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher
RTH1024MSO1317.5000P25ScopeRider 4-Kanal Handheld-Digital-Oszilloskop, 60 MHz200 MHzNetzadapter, Batterie, 4x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher, RTH-B1 Mixed-Signal-Option
RTH10321317.5000P32ScopeRider 2-Kanal Handheld-Digital-Oszilloskop, 60 MHz350 MHzNetzadapter, Batterie, 2x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher
RTH1032MSO1317.5000P33ScopeRider 2-Kanal Handheld-Digital-Oszilloskop, 60 MHz350 MHNetzadapter, Batterie, 2x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher, RTH-B1 Mixed-Signal-Option
RTH10341317.5000P34ScopeRider 4-Kanal Handheld-Digital-Oszilloskop, 60 MHz350 MHNetzadapter, Batterie, 4x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher
RTH1034MSO1317.5000P35ScopeRider 4-Kanal Handheld-Digital-Oszilloskop, 60 MHz350 MHNetzadapter, Batterie, 4x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher, RTH-B1 Mixed-Signal-Option
RTH10521317.5000P52ScopeRider 2-Kanal Handheld-Digital-Oszilloskop, 60 MHz500 MHzNetzadapter, Batterie, 2x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher
RTH1052MSO1317.5000P53ScopeRider 2-Kanal Handheld-Digital-Oszilloskop, 60 MHz500 MHzNetzadapter, Batterie, 2x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher, RTH-B1 Mixed-Signal-Option
RTH10541317.5000P54ScopeRider 4-Kanal Handheld-Digital-Oszilloskop, 60 MHz500 MHzNetzadapter, Batterie, 4x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher
RTH1054MSO1317.5000P55ScopeRider 4-Kanal Handheld-Digital-Oszilloskop, 60 MHz500 MHzNetzadapter, Batterie, 4x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher, RTH-B1 Mixed-Signal-Option
RTH1K-COM41801.3936P02ScopeRider 4-Kanal Handheld-Digital-Oszilloskop, 60 MHz500 MHzNetzadapter, Batterie, 4x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher, RTH-B1 Mixed-Signal-Option, RTH-PK1 Applikations-Paket
RTH-COM4C1801.3988P02ScopeRider 4-Kanal Handheld-Digital-Oszilloskop, 60 MHz500 MHzNetzadapter, Batterie, 4x passiver Tastkopf, Multimeter-Messleitugen, RTH-K15 History und segmentierter Speicher, RTH-B1 Mixed-Signal-Option, RTH-K1 I2C/SPI Trigger und Dekodierung, RTH-K2 UART/RS232 Trigger und Dekodierung, RTH-K3 CAN/LIN Trigger und Dekodierung, RTH-K9 CAN-FD Trigger und Dekodierung, RTH-K10 SENT Trigger und Dekodierung, RTH-K18 Spektrum-Analyse, RTH-K19 erweiterte Trigger, RTH-K33 Frequenzzähler, RTH-K34 Harmonischen-Analyse, RTH-K38 User-Scripting, RTH-K200 Wireless-LAN-Modul, RTH-K201 Web-Interface Remote-Control

Options-Übersicht

ModellBeschreibung
RTH-B11325.9981.02Mixed-Signal-Option, 8 Kanäle, 250 MHz, 1,25 GS/s, 125 kS/Kanal (4-Kanal-RTH) oder 250 kS/Kanal (2-Kanal-RTH)Hardware-Option und Software-Lizenz
RTH-B11325.9981.03Mixed-Signal-Option, 8 Kanäle, 250 MHz, 1,25 GS/s, 125 kS/Kanal (4-Kanal-RTH) oder 250 kS/Kanal (2-Kanal-RTH)Hardware-Option und unregistrierte Lizenz
RTH-B2211325.9717.02100 MHz Bandbreiten-Upgrade, 2-KanalSoftware-Lizenz
RTH-B2211325.9717.03100 MHz Bandbreiten-Upgrade, 2-KanalUnregistrierte Lizenz
RTH-B2221325.9723.02200 MHz Bandbreiten-Upgrade, 2-KanalSoftware-Lizenz
RTH-B2221325.9723.03200 MHz Bandbreiten-Upgrade, 2-KanalUnregistrierte Lizenz
RTH-B2231325.9730.02350 MHz Bandbreiten-Upgrade, 2-KanalSoftware-Lizenz
RTH-B2231325.9730.03350 MHz Bandbreiten-Upgrade, 2-KanalUnregistrierte Lizenz
RTH-B2241326.0571.02500 MHz Bandbreiten-Upgrade, 2-KanalSoftware-Lizenz
RTH-B2241326.0571.03500 MHz Bandbreiten-Upgrade, 2-KanalUnregistrierte Lizenz
RTH-B2411326.0588.02100 MHz Bandbreiten-Upgrade, 4-KanalSoftware-Lizenz
RTH-B2411326.0588.03100 MHz Bandbreiten-Upgrade, 4-KanalUnregistrierte Lizenz
RTH-B2421326.0594.02200 MHz Bandbreiten-Upgrade, 4-KanalSoftware-Lizenz
RTH-B2421326.0594.03200 MHz Bandbreiten-Upgrade, 4-KanalUnregistrierte Lizenz
RTH-B2431326.0607.02350 MHz Bandbreiten-Upgrade, 4-KanalSoftware-Lizenz
RTH-B2431326.0607.03350 MHz Bandbreiten-Upgrade, 4-KanalUnregistrierte Lizenz
RTH-B2441326.0613.02500 MHz Bandbreiten-Upgrade, 4-KanalSoftware-Lizenz
RTH-B2441326.0613.03500 MHz Bandbreiten-Upgrade, 4-KanalUnregistrierte Lizenz
RTH-K11325.9969.02I2C/SPI serielle Triggerung und DekodierungSoftware-Lizenz
RTH-K11325.9969.03I2C/SPI serielle Triggerung und DekodierungUnregistrierte Lizenz
RTH-K101326.3835.02SENT serielle Triggerung und DekodierungSoftware-Lizenz
RTH-K101326.3835.03SENT serielle Triggerung und DekodierungUnregistrierte Lizenz
RTH-K151326.1803.02History und segmentierter SpeicherSoftware-Lizenz
RTH-K151326.1803.03History und segmentierter SpeicherUnregistrierte Lizenz
RTH-K181333.0680.02Spektrum-Analyse; Bereich DC bis Oszilloskop-BandbreiteSoftware-Lizenz
RTH-K181333.0680.03Spektrum-Analyse; Bereich DC bis Oszilloskop-BandbreiteUnregistrierte Lizenz
RTH-K191326.0642.02Erweiterte Trigger-FunktionSoftware-Lizenz
RTH-K191326.0642.03Erweiterte Trigger-FunktionUnregistrierte Lizenz
RTH-K21325.9975.02UART/RS232 serielle Triggerung und DekodierungSoftware-Lizenz
RTH-K21325.9975.03UART/RS232 serielle Triggerung und DekodierungUnregistrierte Lizenz
RTH-K2001326.0620.02Wireless-LAN-Modul, volle Fernsteuer-Funktion, erfordert zusätzlich Option RTH-K201Software-Lizenz
RTH-K2001326.0620.03Wireless-LAN-Modul, volle Fernsteuer-Funktion, erfordert zusätzlich Option RTH-K201Unregistrierte Lizenz
RTH-K2011326.0636.02Web-Interface FernsteuerungSoftware-Lizenz
RTH-K2011326.0636.03Web-Interface FernsteuerungUnregistrierte Lizenz
RTH-K31333.0550.02CAN/LIN serielle Triggerung und DekodierungSoftware-Lizenz
RTH-K31333.0550.03CAN/LIN serielle Triggerung und DekodierungUnregistrierte Lizenz
RTH-K331333.0696.02Frequenzzähler (2 Kanäle)Software-Lizenz
RTH-K331333.0696.03Frequenzzähler (2 Kanäle)Unregistrierte Lizenz
RTH-K341333.0673.02Harmonischen-AnalyseSoftware-Lizenz
RTH-K341333.0673.03Harmonischen-AnalyseUnregistrierte Lizenz
RTH-K381801.4632.02Programmierbar, JavascriptSoftware-Lizenz
RTH-K381801.4632.03Programmierbar, JavascriptUnregistrierte Lizenz
RTH-K91326.3829.02CAN-FD serielle Triggerung und Dekodierung, erfordert RTH-K3 CAN T&D LizenzSoftware-Lizenz
RTH-K91326.3829.03CAN-FD serielle Triggerung und Dekodierung, erfordert RTH-K3 CAN T&D LizenzUnregistrierte Lizenz
RTH-PK11801.3242.02Applikations-Paket, enthält RTH-K1, K2, K3, K9, K10, K15, K18, K19, K33, K34, K38 und K201Software-Lizenz
RTH-PK11801.3242.03Applikations-Paket, enthält RTH-K1, K2, K3, K9, K10, K15, K18, K19, K33, K34, K38 und K201Unregistrierte Lizenz
RTH-PKAUTO1338.0420.02Automotive-Paket, enthält serielle Triggerung und Dekodierung für CAN/LIN RTH-K3, CAN-FD RTH-K9 und SENT RTH-K10Software-Lizenz
RTH-PKAUTO1338.0420.03Automotive-Paket, enthält serielle Triggerung und Dekodierung für CAN/LIN RTH-K3, CAN-FD RTH-K9 und SENT RTH-K10Unregistrierte Lizenz
RTH-PKPWR1338.0413.02Leistungselektronik-Paket, enthält RTH-K15 History-Modus, RTH-K19 erweiterte Trigger und RTH-K34 Harmonischen-AnalyseSoftware-Lizenz
RTH-PKPWR1338.0413.03Leistungselektronik-Paket, enthält RTH-K15 History-Modus, RTH-K19 erweiterte Trigger und RTH-K34 Harmonischen-AnalyseUnregistrierte Lizenz
RTH-Z41326.2774.02Hartschalenkoffer für Schutz und Transport, 455 x 368 x 166 (mm)Hardware-Option
RTH-ZELEC1338.0436P02Industrie-Paket, enthält RTH-Z4 Koffer, HA-Z303 Batterie-Ladegerät, HA-Z306 Lithium-Ion Battery-Pack 6,4 AHardware-Option
