Rohde&Schwarz RTM3000 Serie 10-bit Oszilloskope von 100MHz bis 1GMHz
Promotion bis 31.3.2025: Reduzierter Preis (im Vergleich zum Listenpreis) für RTM-BNDL!
Vorteile der R&S RTM3002/RTM3004 2/4+16-Kanal Mixed-Signal-Oszilloskope
- 10 bit: Vierfache vertikale Auflösung im Vergleich zu herkömmlichen 8-bit-A/D-Wandlern.
- Durchgängig hohe Abtastraten bis 5 GS/s.
- Kapazitiver 10,1"/25,7 cm-Touchscreen mit Gestenunterstützung.

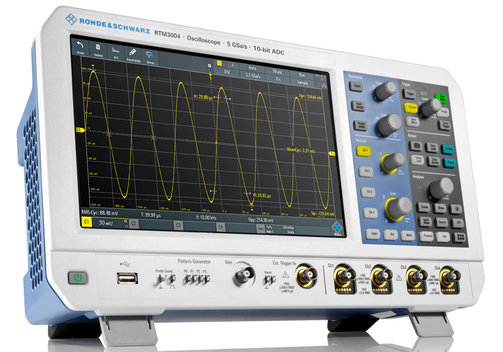

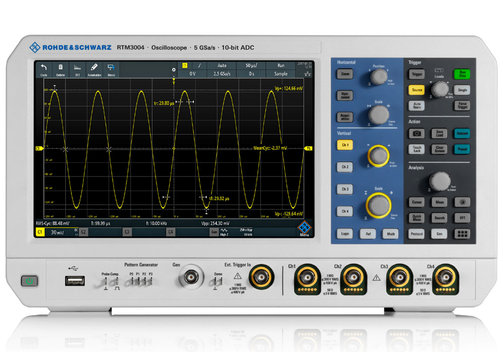

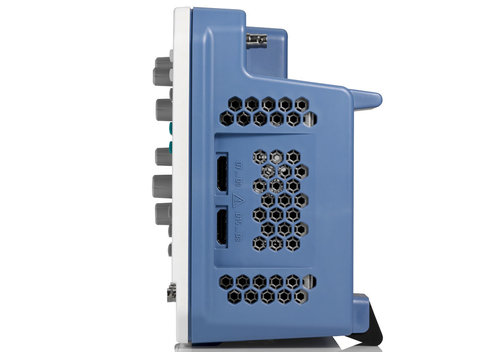

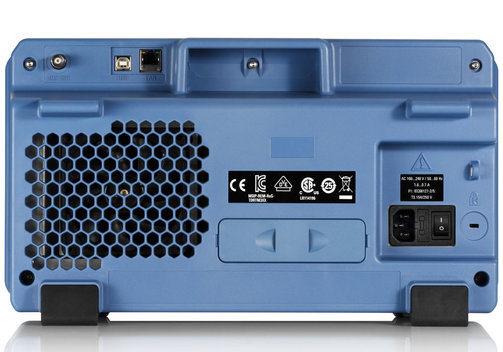

Rohde&Schwarz RTM3000 Serie 10-bit Oszilloskope von 100 MHz bis 1 GMHz
Mit einer Auflösung von 10 bit erlauben die Rohde&Schwarz-Oszilloskope der Serie RTM3002 und RTM3004 detailliertere Einblicke in Signaldetails, als herkömmliche 8-bit-Oszilloksope. Sie bieten präzise Genauigkeit, geringes Rauschen und Multifunktionalität mit verschiedenen festen Funktionen und Optionen. Das Basisgerät hat wahlweise 2 oder 4 Analog-Kanäle und eine Bandbreite von 100 MHz, die in vorkonfigurierten Paketen erworben oder auf bis 1 GHz aufgerüstet werden kann. Eine Mixed-Signal/MSO-Option mit einem 16-kanaligen Logikanalysator ist ebenfalls erhältlich.
- 2- oder 4-Kanal-Oszilloskope mit Bandbreiten von 100, 200, 350, 500 MHz oder 1 GHz.
- Max. Abtastrate 2,5 GS/s (normal)/5 GS/s (interleaved), max. Speichertiefe 80 MS.
- ADC-Auflösung 10 bit.
- Signal-Erfassungsrate bis 64.000 Wfm/s.
- Kleine Signaldetails in Anwesenheit starker Signale erkennen.
- Mehr Zeit bei voller Bandbreite erfassen.
- MSO-Option: 16 digitale Kanäle/Logikanalysator.
- Option 14 bit/25 MHz Funktions-/Arbiträrsignal- und 4-bit-Muster-Generator.
- Zusätzliche Funktionen und Optionen:
Serielle Trigger und Dekodierung (I2C/SPI, UART/RS232, CAN/LIN, I2S/LJ/RJ/TDM, MIL-1553, ARINC 429),
Digital-Voltmeter,
Frequenzzähler,
Maskentest,
Frequenzanalyse (FFT),
Bode-Plot-Analyse. - 10,1"/25,7 cm WXGA mit kapazitivem Touch.
- USB 2.0 und LAN/Ethernet-Schnittstellen.
Modell-Übersicht
Modell | RTM3002(-02) | RTM3002-22 | RTM3002-32 | RTM3002-52 | RTM3002-102 | RTM3004(-04) | RTM3004-24 | RTM3004-34 | RTM3004-54 | RTM3004-104 |
Bandbreite | 100 MHz | 200 MHz | 350 MHz | 500 MHz | 1 GHz | 100 MHz | 200 MHz | 350 MHz | 500 MHz | 1 GHz |
Analog-Kanäle | 2 | 4 | ||||||||
Vertikale Auflösung | 10 bit, bis 16 bit mit High-Resolution-Dezimation | 10 bit, bis 16 bit mit High-Resolution-Dezimation | ||||||||
Sample-Rate | Normal-Modus 2,5 GS/s, Interleaved-Modus1) 5 GS/s | Normal-Modus 2,5 GS/s, Interleaved-Modus1) 5 GS/s | ||||||||
Speichertiefe | Normal-Modus 40 MS/Kanal, Interleaved-Modus1) 80 MS/Kanal | Normal-Modus 40 MS/Kanal, Interleaved-Modus1) 80 MS/Kanal | ||||||||
Signalerfassungsrate | Bis 64.000 Wfm/s | Bis 64.000 Wfm/s | ||||||||
Trigger | Quelle: Kanal 1, Kanal 2, Logik-Kanäle D15 bis D0 (mit Option RTM-B1), externer Trigger-Eingang; Modi: Flanke, Breite, Video, Muster, Runt, Ansteigs-/Abfall-Zeit, serieller Bus, Line, Timeout | Quelle: Kanal 1, Kanal 2, Kanal 3, Kanal 4, Logik-Kanäle D15 bis D0 (mit Option RTM-B1), externer Trigger-Eingang; Modi: Flanke, Breite, Video, Muster, Runt, Ansteigs-/Abfall-Zeit, serieller Bus, Line, Timeout | ||||||||
Serielle Trigger und Dekodierung | Option RTM-K1 I2C/SPI, Option RTM-K2 UART/RS232, Option RTM-K3 CAN/LIN, Option RTM-K5 I2S/LJ/RJ/TDM, Option RTM-K6 MIL-1553, Option RTM-K7 ARINC 429 | Option RTM-K1 I2C/SPI, Option RTM-K2 UART/RS232, Option RTM-K3 CAN/LIN, Option RTM-K5 I2S/LJ/RJ/TDM, Option RTM-K6 MIL-1553, Option RTM-K7 ARINC 429 | ||||||||
Mess- und Zusatz-Funktionen | Automatische Messungen, Cursor-Messungen, Digital-Voltmeter (DC, AC+DC eff., AC eff., bis 3 Digits Auflösung, >1 MHz Bandbreite), Frequenzzähler (6 Digits Auflösung, 0,05 Hz Bandbreite), Maskentest, Signal-Mathematik, Frequenz-Analyse (FFT); Option RTM-K31 Leistungs-Analyse; Option RTM-K36 Bode-Plot-Analyse/Frequenzgang, Bereich bis 25 MHz, Quelle: Interner Generator; Option RTM-K37 Spektrum-Analyse und Spektrogramm, Bereich: DC bis Bandbreite des Basisgeräts mit simultaner Zeit- und Frequenz-Analyse inkl. Peak-Liste | Automatische Messungen, Cursor-Messungen, Digital-Voltmeter (DC, AC+DC eff., AC eff., bis 3 Digits Auflösung, >1 MHz Bandbreite), Frequenzzähler (6 Digits Auflösung, 0,05 Hz Bandbreite), Maskentest, Signal-Mathematik, Frequenz-Analyse (FFT); Option RTM-K31 Leistungs-Analyse; Option RTM-K36 Bode-Plot-Analyse/Frequenzgang, Bereich bis 25 MHz, Quelle: Interner Generator; Option RTM-K37 Spektrum-Analyse und Spektrogramm, Bereich: DC bis Bandbreite des Basisgeräts mit simultaner Zeit- und Frequenz-Analyse inkl. Peak-Liste | ||||||||
Digital-Kanäle | Option RTM-B1 16 Kanäle, max. 400 MHz, 2,5 GS/s, 100 MS/Kanal, Hardware-Option (Logik-Probes) und Software-Lizenz | Option RTM-B1 16 Kanäle, max. 400 MHz, 2,5 GS/s, 100 MS/Kanal, Hardware-Option (Logik-Probes) und Software-Lizenz | ||||||||
Arbiträr-Signalgenerator | Option RTM-B6: 1 Kanal, 14 bit Auflösung, 250 MS/s, max. 25 MHz (Sinus), Signalformen: Sinus, Rechteck, Puls, Rampe/Dreieck, Sinc, exponentiell, Rauschen, Arbiträr (10 MS/s, 32 kPts); Modulationen: AM, FM, ASK, FSK, Burst, Sweep/Wobbeln; 4 bit Muster-Generator; Funktionen: Tastkopfeinstellung/Rechteck, Bussignalquelle 4-Bit-Zähler, programmierbares 4-Bit-Muster; Bussignalquelle SPI, I2C, UART, CAN, LIN, Audio, PWM; programmierbare Muster: Sample-Rate 20 ns bis 1 s, auf/ab, Speichertiefe 8096 bit, Musterleerlaufzeit 50 ns bis 1 s | Option RTM-B6: 1 Kanal, 14 bit Auflösung, 250 MS/s, max. 25 MHz (Sinus), Signalformen: Sinus, Rechteck, Puls, Rampe/Dreieck, Sinc, exponentiell, Rauschen, Arbiträr (1 MHz, 10 MS/s, 32 kPts); Modulationen: AM, FM, ASK, FSK, Burst, Sweep/Wobbeln; 4 bit Muster-Generator; Funktionen: Tastkopfeinstellung/Rechteck, Bussignalquelle 4-Bit-Zähler, programmierbares 4-Bit-Muster; Bussignalquelle SPI, I2C, UART, CAN, LIN, Audio, PWM; programmierbare Muster: Sample-Rate 20 ns bis 1 s, auf/ab, Speichertiefe 8096 bit, Musterleerlaufzeit 50 ns bis 1 s | ||||||||
Anzeige | 10,1"/25,7 cm WXGA Display mit kapazitivem Touch, 1280 x 800 Pixel (WXGA) | 10,1"/25,7 cm WXGA Display mit kapazitivem Touch, 1280 x 800 Pixel (WXGA) | ||||||||
Schnittstellem | USB 2.0 Typ A (nur Flash-Drives), USB 2.0 Device Typ B; LAN/Ethernet (RJ45, 1 Gbit) | USB 2.0 Typ A (nur Flash-Drives), USB 2.0 Device Typ B; LAN/Ethernet (RJ45, 1 Gbit) | ||||||||
Abmessungen (mm) | 390 x 220 x 152; 3,3 kg | 390 x 220 x 152; 3,3 kg |
1) Wenn die folgenden Kanäle nicht gleichzeitig verwendet werden: Kanal 1 und Kanal 2, Kanal 3 und Kanal 4, Logikkanäle.
Erhältliche Oszilloskop-Pakete
Modell | Oszilloskop | Bandbreiten-Upgrade | Zusätzlich im Bundle enthaltene Optionen | |
RTM3002 | 1335.8794.02 | Digital-Oszilloskop, 2 Kanäle, 100 MHz | - | 2x passive Tastköpfe |
RTM3004 | 1335.8794.04 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | - | 4x passive Tastköpfe |
RTM3K-02 | 1335.8794P02 | Digital-Oszilloskop, 2 Kanäle, 100 MHz | - | 2x passive Tastköpfe |
RTM3K-02M | 1335.8794P03 | Digital-Oszilloskop, 2 Kanäle, 100 MHz | - | 2x passive Tastköpfe, RTM-B1 Mixed-Signal-Option |
RTM3K-04 | 1335.8794P04 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | - | 4x passive Tastköpfe |
RTM3K-04M | 1335.8794P05 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | - | 4x passive Tastköpfe, RTM-B1 Mixed-Signal-Option |
RTM3K-22 | 1335.8794P22 | Digital-Oszilloskop, 2 Kanäle, 100 MHz | 200 MHz | 2x passive Tastköpfe |
RTM3K-22M | 1335.8794P23 | Digital-Oszilloskop, 2 Kanäle, 100 MHz | 200 MHz | 2x passive Tastköpfe, RTM-B1 Mixed-Signal-Option |
RTM3K-24 | 1335.8794P24 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | 200 MHz | 4x passive Tastköpfe |
RTM3K-24M | 1335.8794P25 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | 200 MHz | 4x passive Tastköpfe, RTM-B1 Mixed-Signal-Option |
RTM3K-32 | 1335.8794P32 | Digital-Oszilloskop, 2 Kanäle, 100 MHz | 350 MHz | 2x passive Tastköpfe |
RTM3K-32M | 1335.8794P33 | Digital-Oszilloskop, 2 Kanäle, 100 MHz | 350 MHz | 2x passive Tastköpfe, RTM-B1 Mixed-Signal-Option |
RTM3K-34 | 1335.8794P34 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | 350 MHz | 4x passive Tastköpfe |
RTM3K-34M | 1335.8794P35 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | 350 MHz | 4x passive Tastköpfe, RTM-B1 Mixed-Signal-Option |
RTM3K-52 | 1335.8794P52 | Digital-Oszilloskop, 2 Kanäle, 100 MHz | 500 MHz | 2x passive Tastköpfe |
RTM3K-52M | 1335.8794P53 | Digital-Oszilloskop, 2 Kanäle, 100 MHz | 500 MHz | 2x passive Tastköpfe, RTM-B1 Mixed-Signal-Option |
RTM3K-54 | 1335.8794P54 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | 500 MHz | 4x passive Tastköpfe |
RTM3K-54M | 1335.8794P55 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | 500 MHz | 4x passive Tastköpfe, RTM-B1 Mixed-Signal-Option |
RTM3K-54PK | 1335.8794P95 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | 500 MHz | 4x passive Tastköpfe, RTM-B1 Mixed-Signal-Option, RTM-PK1 Applikations-Paket |
RTM-BNDL | 1335.8794P93 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | 500 MHz | 4x passive Tastköpfe, RTM-PK1 Applikations-Paket |
RTM3K-102 | 1335.8794P62 | Digital-Oszilloskop, 2 Kanäle, 100 MHz | 1 GHz | 2x passive Tastköpfe |
RTM3K-102M | 1335.8794P63 | Digital-Oszilloskop, 2 Kanäle, 100 MHz | 1 GHz | 2x passive Tastköpfe, RTM-B1 Mixed-Signal-Option |
RTM3K-104 | 1335.8794P64 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | 1 GHz | 4x passive Tastköpfe |
RTM3K-104M | 1335.8794P65 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | 1 GHz | 4x passive Tastköpfe, RTM-B1 Mixed-Signal-Option |
RTM3K-COM2 | 1335.8794P97 | Digital-Oszilloskop, 2 Kanäle, 100 MHz | 1 GHz | 2x passive Tastköpfe, RTM-B1 Mixed-Signal-Option, RTM-PK1 Applikations-Paket |
RTM3K-COM4 | 1335.8794P99 | Digital-Oszilloskop, 4 Kanäle, 100 MHz | 1 GHz | 4x passive Tastköpfe, RTM-B1 Mixed-Signal-Option, RTM-PK1 Applikations-Paket |
Options-Übersicht
Modell | Beschreibung | ||
RTM-B1 | 1335.8988.02 | Mixed-Signal, 16 Kanäle, max. 400 MHz, 2,5 GS/s, 100 MS/Kanal | Hardware-Option mit Software-Lizenz |
RTM-B1 | 1335.8988.03 | Mixed-Signal, 16 Kanäle, max. 400 MHz, 2,5 GS/s, 100 MS/Kanal | Hardware-Option mit unregistrierte Lizenz |
RTM-B2210 | 1335.9032.02 | 1 GHz Bandbreiten-Upgrade | Software-Lizenz |
RTM-B222 | 1335.9003.02 | 200 MHz Bandbreiten-Upgrade | Software-Lizenz |
RTM-B222 | 1335.9003.03 | 200 MHz Bandbreiten-Upgrade | Unregistrierte Lizenz |
RTM-B223 | 1335.9010.02 | 350 MHz Bandbreiten-Upgrade | Software-Lizenz |
RTM-B223 | 1335.9010.03 | 350 MHz Bandbreiten-Upgrade | Unregistrierte Lizenz |
RTM-B225 | 1335.9026.02 | 500 MHz Bandbreiten-Upgrade | Software-Lizenz |
RTM-B225 | 1335.9026.03 | 500 MHz Bandbreiten-Upgrade | Unregistrierte Lizenz |
RTM-B2410 | 1335.9078.02 | 1 GHz Bandbreiten-Upgrade | Software-Lizenz |
RTM-B242 | 1335.9049.02 | 200 MHz Bandbreiten-Upgrade | Software-Lizenz |
RTM-B242 | 1335.9049.03 | 200 MHz Bandbreiten-Upgrade | Unregistrierte Lizenz |
RTM-B243 | 1335.9055.02 | 350 MHz Bandbreiten-Upgrade | Software-Lizenz |
RTM-B243 | 1335.9055.03 | 350 MHz Bandbreiten-Upgrade | Unregistrierte Lizenz |
RTM-B245 | 1335.9061.02 | 500 MHz Bandbreiten-Upgrade | Software-Lizenz |
RTM-B245 | 1335.9061.03 | 500 MHz Bandbreiten-Upgrade | Unregistrierte Lizenz |
RTM-B6 | 1335.8994.02 | Arbiträr-Signal- und Muster-Generator, 1 analoger/4 digitale Kanäle, 14 bit Auflösung, 50 kHz Bandbreite, 250 MS/s | Software-Lizenz |
RTM-B6 | 1335.8994.03 | Arbiträr-Signal- und Muster-Generator, 1 analoger/4 digitale Kanäle, 14 bit Auflösung, 50 kHz Bandbreite, 250 MS/s | Unregistrierte Lizenz |
RTM-K1 | 1335.8807.02 | I2C/SPI serielle Trigger und Dekodierung | Software-Lizenz |
RTM-K1 | 1335.8807.03 | I2C/SPI serielle Trigger und Dekodierung | Unregistrierte Lizenz |
RTM-K15 | 1335.8907.02 | History und segmentierter Speicher | Software-Lizenz |
RTM-K15 | 1335.8907.03 | History und segmentierter Speicher | Unregistrierte Lizenz |
RTM-K2 | 1335.8813.02 | UART/RS232 serielle Trigger und Dekodierung | Software-Lizenz |
RTM-K2 | 1335.8813.03 | UART/RS232 serielle Trigger und Dekodierung | Unregistrierte Lizenz |
RTM-K3 | 1335.8820.02 | CAN/LIN serielle Trigger und Dekodierung | Software-Lizenz |
RTM-K3 | 1335.8820.03 | CAN/LIN serielle Trigger und Dekodierung | Unregistrierte Lizenz |
RTM-K31 | 1335.8920.02 | Power-Analyse | Software-Lizenz |
RTM-K31 | 1335.8920.03 | Power-Analyse | Unregistrierte Lizenz |
RTM-K36 | 1335.9178.02 | Bode-Plot-Analyse, Bereich bis 25 MHz, Quelle: Interner Generator | Software-Lizenz |
RTM-K36 | 1335.9178.03 | Bode-Plot-Analyse, Bereich bis 25 MHz, Quelle: Interner Generator | Unregistrierte Lizenz |
RTM-K37 | 1335.9184.02 | Spektrum-Analyse und Spektrogramm, Bereich: DC bis Bandbreite des Basisgerätes mit simultaner Zeit- und Frequenz-Analyse inkl. Peak-Liste | Software-Lizenz |
RTM-K37 | 1335.9184.03 | Spektrum-Analyse und Spektrogramm, Bereich: DC bis Bandbreite des Basisgerätes mit simultaner Zeit- und Frequenz-Analyse inkl. Peak-Liste | Unregistrierte Lizenz |
RTM-K5 | 1335.8842.02 | I2S/LJ/RJ/TDM serielle Trigger und Dekodierung | Software-Lizenz |
RTM-K5 | 1335.8842.03 | I2S/LJ/RJ/TDM serielle Trigger und Dekodierung | Unregistrierte Lizenz |
RTM-K6 | 1335.8859.02 | MIL-1553 serielle Trigger und Dekodierung | Software-Lizenz |
RTM-K6 | 1335.8859.03 | MIL-1553 serielle Trigger und Dekodierung | Unregistrierte Lizenz |
RTM-K7 | 1335.8865.02 | ARINC 429 serielle Trigger und Dekodierung | Software-Lizenz |
RTM-K7 | 1335.8865.03 | ARINC 429 serielle Trigger und Dekodierung | Unregistrierte Lizenz |
RTM-PK1 | 1335.8942.02 | Applikations-Paket, enthält RTM-K1, 2, 3, 5, 6, 7, 15, 31, 36 und 37 sowie RTM-B6 | Software-Lizenz |
RTM-PK1 | 1335.8942.03 | Applikations-Paket, enthält RTM-K1, 2, 3, 5, 6, 7, 15, 31, 36 und 37 sowie RTM-B6 | Unregistrierte Lizenz |
