Vorteile der SHS800-Serie Handheld-Oszilloskope/DMM bis 200 MHz
- Kombi-Handheld-Messinstrument: Oszilloskop, Multimeter, Recorder.
- Oszilloskop-Bandbreiten 60, 100, 150 oder 200 MHz.
- Großes, grafisches Display - ideal für den Einsatz in Service, Wartung und Feld.
Siglent SHS800 Serie Handheld Oszilloskope und Multimeter

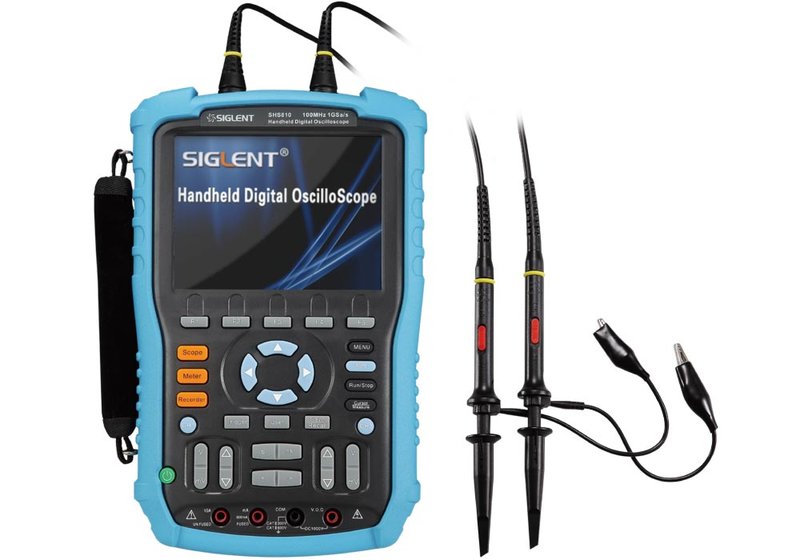

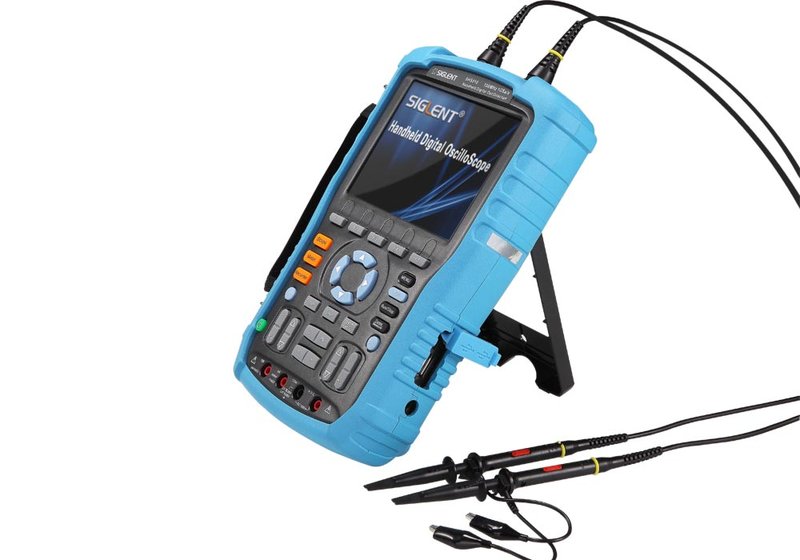

Modelle Siglent SHS806, SHS810, SHS815, SHS820
Die Handheld Kombi-Instrumente der Siglent SHS800 und SHS1000 vereinen Oszilloskop, Multimeter und Recorder inklusive Trend- und Signal-Recorder-Funktionen - alles in einem kompakten, portablen Gerät. Die preiswerten Instrumente sind zuverlässig, flexibel und bieten viel Leistung für den Einsatz in Service, Wartung und Feld.
- 2-Kanal Handheld-Kombi-Instrumente.
- Vereinen Oszilloskop, Multimeter und Recorder (inkl. TrendPlot und Siglent-Recorder) in einem Gerät.
- Bandbreite 60, 100, 150 oder 200 MHz.
- Serie SHS1000 isoliert (CAT II 1000 V und CAT III 600 V).
- 5,7"/14,5 cm TFT Farb-LCD.
- Bis zu 1 GS/s Echtzeit-Sampling-Rate auf einzelnem Kanal, bis zu 50 GS/s äquivalente Sampling-Rate.
- Multimeter mit 6000 Counts Anzeige für die Messgrößen DC- und AC-Spannung, DC- und AC-Strom, Widerstand, Diodentest, Durchgang und Kapazität.
- Scope-TrendPlot zeichnet Scope-Messdaten auf, 80 kpts Kapazität, mehr als 18 Stunden (SHS800) oder 24 Stunden (SHS1000) Aufzeichnungs-Zeit.
- Meter-TrendPlot zeichnet Multimeter-Messdaten auf, 1,2 Mpts Aufzeichnungs-Länge, z. B. bis 6000 Stunden bei 0,05 S/s.
- Scope-Recorder zeichnet Scope-Signale im Scan-Betrieb kontinuierlich auf; unterstützt Recording-, Replay- und Zoom-Funktion. 7 Mpts Speicher-Tiefe.
- 32 automatische Messungen und 3 Cursor-Messarten.
- Mathematische Funktionen inkl. FFT.
- USB Host und Device Schnittstelle. Unterstützt das Speichern auf USB und Update, Steuerung vom PC aus sowie direktes PictBridge-Drucken.
- Li-Akku inkl. Netzadapter.
Modell-Übersicht
| Modell | SHS806 EOL/eingestellt |
SHS810 EOL/eingestellt |
SHS815 EOL/eingestellt |
SHS820 EOL/eingestellt |

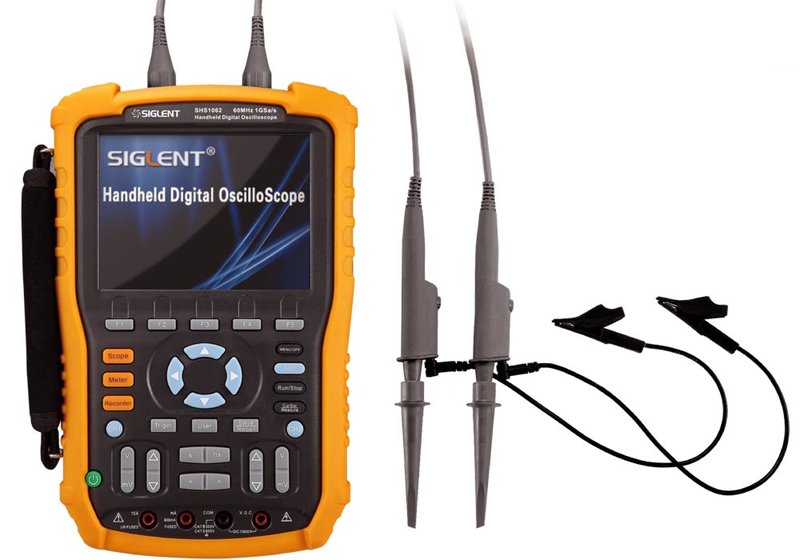

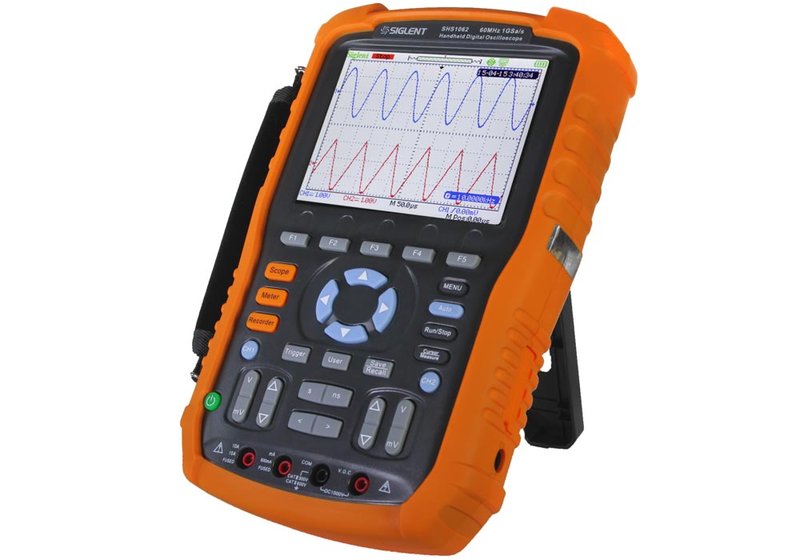

SHS1062 EOL/eingestellt |
SHS1102 EOL/eingestellt |
| Kanäle | 2 | 2 | 2 | 2 | 2 | 2 |
| Isolation | - | - | - | - | ja (CAT II 1000 V und CAT III 600 V) | ja (CAT II 1000 V und CAT III 600 V) |
| Bandbreite | 60 MHz | 100 MHz | 150 MHz | 200 MHz | 60 MHz | 100 MHz |
| Sampling-Rate | 1 GS/s (einzelner Kanal), 500 MS/s (zwei Kanäle) | 500 MS/s | 1 GS/s (einzelner Kanal), 500 MS/s (zwei Kanäle) | |||
| Äquivalente Sampling-Rate | 50 GS/s | 50 GS/s | ||||
| Speicher-Tiefe | 2 Mpts | 32 kpts | 2 Mpts | |||
| Vertikale Auflösung | 8 bit | 8 bit | ||||
| Trigger-Typen | Flanke, Puls, Video, Steigung, Alternativ; Betriebsarten Auto, Normal, Single | Flanke, Puls, Video, Steigung, Alternativ; Betriebsarten Auto, Normal, Single | ||||
| Frequenz-Zähler | 6 bit | 6 bit | ||||
| Multimeter | 6000 Counts; AC- und DC-Spannung, AC- und DC-Strom, Widerstand, Kapazität, Diodentest, Durchgang | 6000 Counts; AC- und DC-Spannung, AC- und DC-Strom, Widerstand, Kapazität, Diodentest, Durchgang | ||||
| Recorder | Scope-TrendPlot: 800 kpts, über 18 Stunden, 2 Kanäle; Meter-TrendPlot: 1,2 Mpts, 1 Kanal | Scope-TrendPlot: 800 kpts, über 24 Stunden, 2 Kanäle; Meter-TrendPlot: 1,2 Mpts, 1 Kanal | ||||
| CAT | 300 V CAT II, 150 V CAT III (BNC) | 300 V CAT II, 150 V CAT III (BNC); 1000 V CAT II, 600 V CAT III zwischen 2 Kanälen/Kanälen und GND | ||||
| Schnittstellen | USB Host und Device | USB Host und Device | ||||
| Display | 5,7"/14,5 cm TFT-LCD, 320 x 234 | 5,7"/14,5 cm TFT-LCD, 320 x 234 | ||||
| Versorgung | Akku 7,4 VDC, 5000 mAh; Netzadapter | Akku 7,4 VDC, 5000 mAh; Netzadapter | ||||
| Abmessungen (mm) | 260 x 163 x 53; 1,5 kg | 260 x 163 x 53; 1,5 kg | ||||
Lieferumfang: SHS 806, 810, 815, 820, 1062 oder 1102, Quick-Start, Netzadapter, ein Paar Scope-Tastköpfe und DMM-Messleitungen, USB-Kabel.
