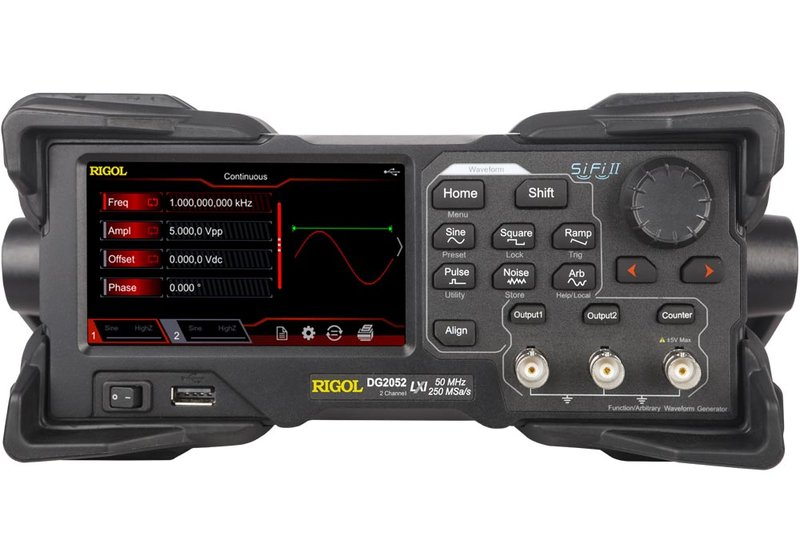

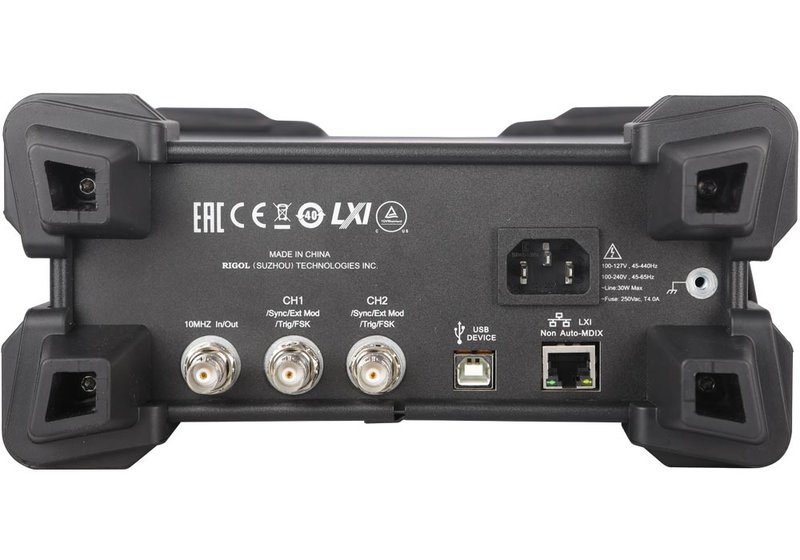

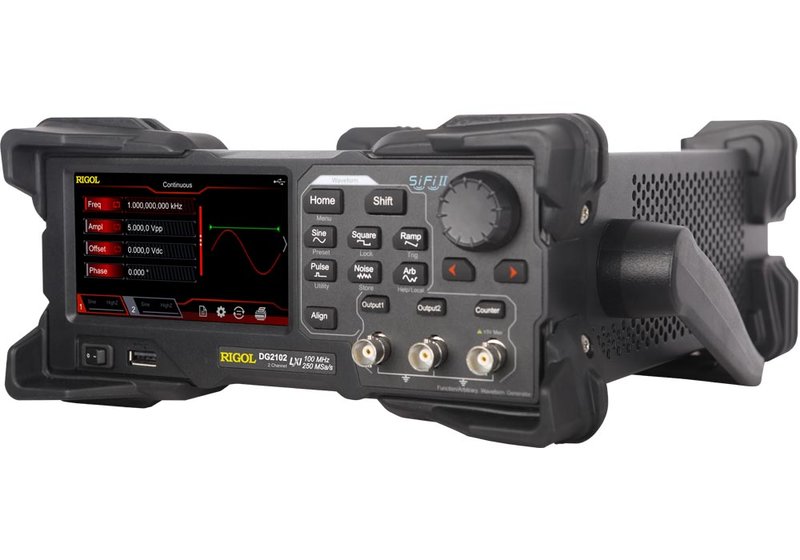

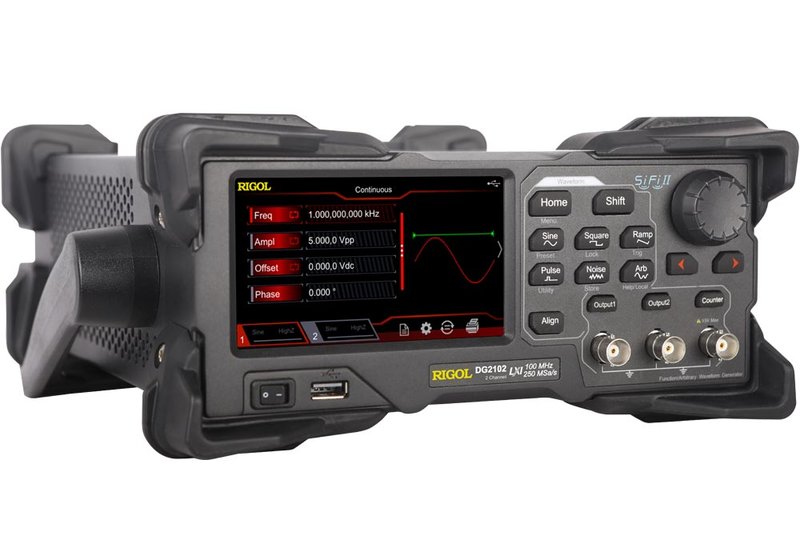

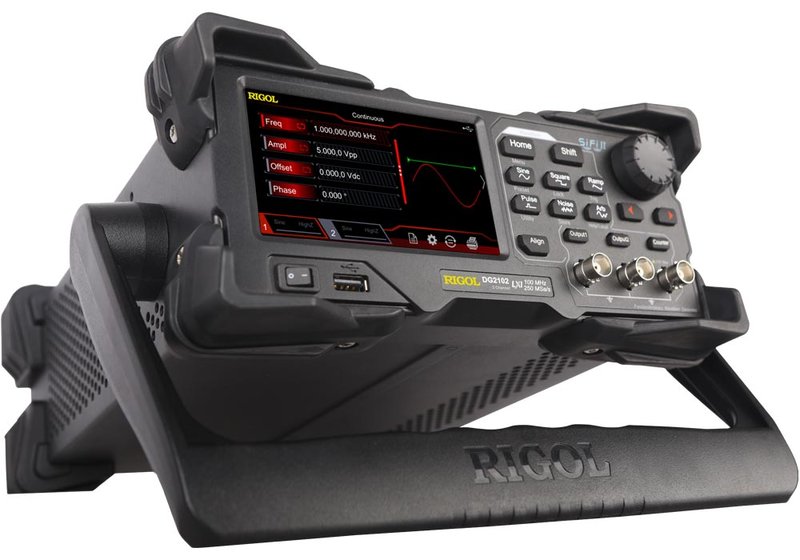

Rigol DG2000 SiFi II Signal-Generator-Serie bis 100 MHz

Neu
Rigol DG2000 SiFi II Signal-Generator-Serie bis 100 MHz
weitere Bilder:
Preis
ab 539,00*
ab € 641,41 brutto
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Vorteile

  • 2 unabhängige Signal-Generator-Kanäle mit bis zu 50, 70 oder 100 MHz (Sinus).
  • SiFi II-Technologie: Punkt für Punkt ARB-Signale mit hoher Genauigkeit, geringer Verzerrung und geringem Jitter.
  • Display mit Touchscreen. USB und Ethernet/LXI.

Rigol DG2000 SiFi II Signal-Generator-Serie bis 100 MHz

Die Arbiträr-Signal-Generatoren der Rigol DG2000-Serie basieren auf der einzigartigen SiFi II-Technologie, die eine hohe Signalintegrität, sehr geringe Verzerrung und sehr geringen Jitter für die ARB-Signalerzeugung bietet. Diese Generatoren arbeiten also nicht mit der üblichen DDS-Methode (Direct Digital Synthesis). Vielmehr erzeugt die SiFi II Technik der DG2000-Serie Wellenformen Punkt für Punkt. Die DG2000-Modelle können maximale Frequenzen (Sinus) von 50, 70 oder 100 MHz erreichen. Die Geräte verfügen über vielseitige Modulations-Funktionen, Arbiträr-Signal-Sequencing und einen zusätzlichen Frequenz-Zähler. Mit ihrem gut strukturierten Frontpanel und einem großen, übersichtlichen Touchscreen sind die Generatoren sehr einfach zu bedienen.

  • Einzigartige SiFi II (Signal Fidelity II) Technologie:
    • Erzeugt Arbiträr-Signale Punkt für Punkt.
    • Stellt das Signal ohne Verzerrung dar.
    • Sample-Rate genau und einstellbar.
    • Jitter aller Signalformen (einschließlich Sinus, Puls usw.) nur 200 ps betragen.
  • 16 Mpts Speichertiefe pro Kanal für Aribträr-Signale.
  • Standardmäßig mit zwei Kanälen mit gleicher Leistung, entspricht also zwei unabhängigen Signalquellen.
  • Hochfrequenz-Stabilität: ±1 ppm; geringes Phasenrauschen: -105 dBc/Hz.
  • Integrierter Harmonic-Generator für Oberschwingungen hoher Ordnung (höchstens Oberschwingungen 8-ter Ordnung).
  • Integrierter 7-stelliger Frequenzzähler mit 240 MHz Bandbreite und vollem Funktionsumfang.
  • Bis zu 160 eingebaute Arbiträr-Signalformen, die die gängigen Signale in den Bereichen Maschinenbau, Medizinelektronik, Automobilelektronik, Mathematikverarbeitung und anderen abdecken.
  • Abtastrate bis zu 250 MS/s, vertikale Auflösung 16 Bit.
  • Arbiträr-Signalform-Sequencing; Arbiträr-Signale können auch über die PC-Software erzeugt werden.
  • Verschiedene analoge und digitale Modulations-Funktionen: AM, FM, PM, ASK, FSK, PSK und PWM.
  • Unterstützt RS232-, PRBS- und Dual-Tone-Ausgänge.
  • Burst-Trägerfrequenz 2 mHz bis 50, 70 oder 100 MHz.
  • Kombinationsfunktion für Standardwellenformen: Kann bestimmte Wellenformen in Kombination mit den Basiswellenformen auszugeben.
  • Standard-Kanal-Tracking-Funktion; wenn aktiviert, werden alle Parameter beider Kanäle basierend auf den Konfigurationen des Benutzers aktualisiert.
  • Standard-Schnittstellen: USB Host&Device und LAN (LXI Core 2011 Device).
  • USB-GPIB unterstützt (optionaler Adapter).
  • 4,3" (ca. 10,9 cm) Farb-TFT-LCD-Touchscreen.

Modell-Übersicht

ModellDG2052DG2072DG2102
Kanäle222
Max. Frequenz (Sinus)50 MHz70 MHz100 MHz
Sample-Rate250 MS/s250 MS/s250 MS/s
Auflösung16 bit16 bit16 bit
Max. Amplitude10 VPP10 VPP10 VPP
SignalformenGrundfunktionen: Sinus, Rechteck/Puls, Rampe, Rauschen, DC, Dual-Tone; erweitert: PRBS, RS232 (9.600...230.400 Bd), Sequenze; Harmonische (bis 8te Ordung); fest-integrierte Arbiträr: 160 Signal-Typen, darunter Sinc, exponentieller Anstieg/Abfall, ECG, Gauss, HaverSinus, Lorentz etc.
Arbiträr1 µHz...15 MHz, 16 Mpts1 µHz...20 MHz, 16 Mpts1 µHz...20 MHz, 16 Mpts
ModulationenAM, FM, PM, ASK, FSK, PSK, PWM; Burst, Sweep
ZusatzfunktionenArbiträr-Signal-Sequencing (2 kS/s...60 MS/s); Frequenz-Zähler, 7 Digits, 1 µHz...240 MHz
Display4,3" (ca. 10,9 cm) TFT LCD Touch-Screen
InterfacesUSB Host & Device, optional Adapter auf GPIB, Ethernet/LXI
Abmessungen (mm)262 x 112 x 318; 3,2 kg
