Vorteile der Multifunktions-Hand-Digitaloszilloskope der Serien SHS800X und SHS1000X
- Robustes Handheld-Oszilloskop, DMM und Datenlogger in einem.
- Serielle Bustriggerung und -dekodierung für I²C, SPI, UART, CAN und LIN serienmäßig.

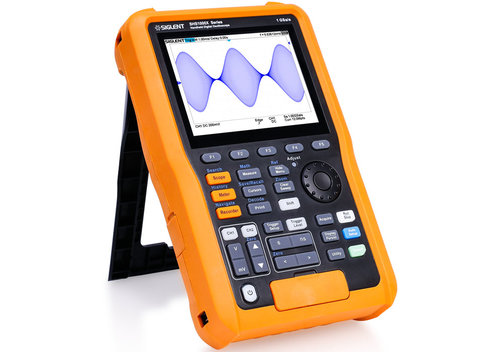

- SHS1000X-Serie: Isolierte Kanäle.

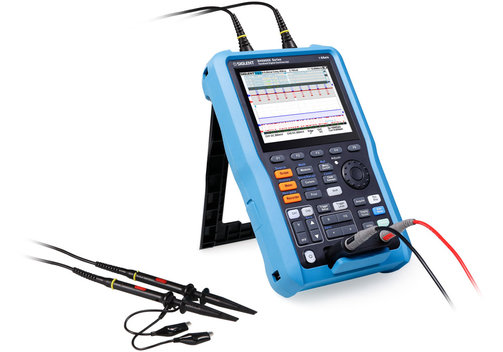

Siglent SHS800X-/SHS1000X-Serie Handheld-Oszilloskope und Multimeter

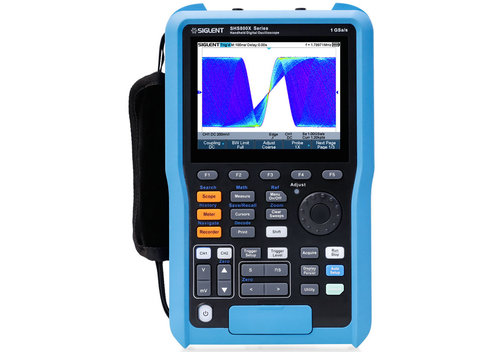

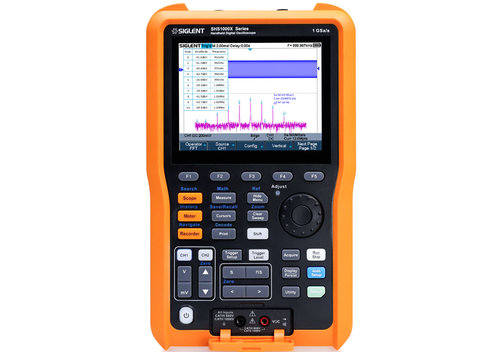

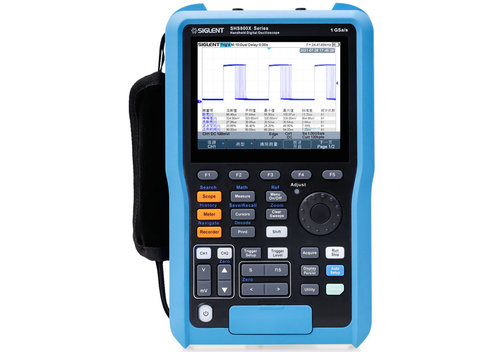

Modelle Siglent SHS810X, SHS820X, SHS1102X, SHS1202X Scope- und DMM-Kombi-Instrumente
Die Siglent Serien SHS800X und SHS1000X sind multifunktionale Handmessgeräte mit einer Kombination aus Oszilloskop, Digitalmultimeter und Datenlogger. Mit ihrem robusten IP51-Gehäuse, einer Vielzahl interessanter Funktionen und der USB-Schnittstelle sind sie eine gute Wahl für Anwendungen wie Wartung, Reparatur, industrielle Anwendungen und vieles mehr.
- 200 MHz oder 100 MHz Bandbreite.
- Abtastrate 1 GS/s (ein Kanal), 500 MS/s (zwei Kanäle).
- Wellenform-Erfassungsraten bis zu 100.000 Wfm/s (Normalmodus) oder 400.000 Wfm/s (Sequenzmodus).
- Intelligentes digitales Triggersystem.
- Serielle Bus-Triggerung und -Dekodierung (serienmäßig) für I²C-, SPI-, UART-, CAN- und LIN-Protokolle.
- Video-Trigger/HDTV.
- Aufzeichnungslänge bis zu 12 Mpts.
- Segmentierter Erfassungsmodus (Sequenz), der die maximale Aufzeichnungslänge in mehrere Segmente (bis zu 80.000) unterteilt, je nach den vom Benutzer festgelegten Triggerbedingungen.
- Funktion zur Aufzeichnung historischer Wellenformen (maximale Länge der aufgezeichneten Wellenform: 80.000 Bilder).
- 1 Mpts FFT. Unterstützung von Peaks und Markern.
- Mathematische Funktionen, automatische Messfunktion für 38 Parameter, Messstatistiken.

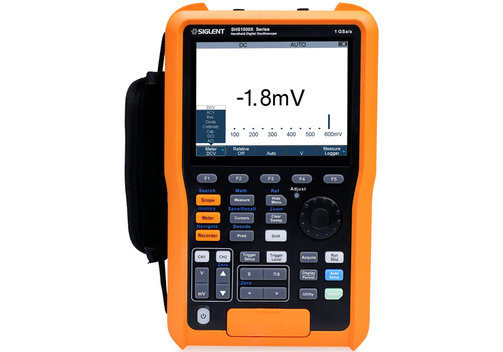

- 6000 Zähler Digitalmultimeter, unterstützt DC-Spannung, AC-Spannung, DC-Strom, AC-Strom, Widerstand, Diode, Kapazität, Durchgangsprüfung. AC-Spannungs-/Strommessung echter Effektivwert.
- Isolierte USB-Host- und Geräteschnittstellen, unterstützt SCPI-Fernsteuerbefehle.
- IP51; konform mit UL61010-1, UL61010-2-030, UL61010-2-033.
Modell-Übersicht
| Modell | SHS810X | SHS820X | SHS1102X | SHS1202X |
| Kanäle | 2 analoge Oszilloskopkanäle, 1 Multimeterkanal | 2 analoge Oszilloskopkanäle, 1 Multimeterkanal; isolierter Eingang; CMRR >100 dB DC/>50 dB bis AC 1 MHz | ||
| Bandbreite | 100 MHz | 200 MHz | 100 MHz | 200 MHz |
| Abtastrate (max.) | Zwei Kanäle teilen sich einen A/D-Wandler mit 1 GS/s. Wenn zwei Kanäle aktiviert sind, hat jeder Kanal eine maximale Abtastrate von 500 MS/s. Wenn ein einzelner Kanal aktiviert ist, hat dieser Kanal eine Abtastrate von 1 GS/s; vertikale Auflösung 8 bit | |||
| Speichertiefe (max.) | 6 Mpts pro Kanal (Zweikanalmodus); 12 Mpts pro Kanal (Einkanalmodus) | |||
| Wellenform-Erfassungsrate (max.) | 100.000 Wfm/s (Normalmodus), 400.000 Wfm/s (Sequenzmodus) | |||
| Triggerarten | Flanke, Flanke, Pulsbreite, Fenster, Lauf, Intervall, Dropout, Muster, Video | |||
| Serieller Trigger und Decoder | I²C, SPI, UART, CAN, LIN | |||
| Datenlogger/-schreiber | Sample-Logger: Max. Abtastrate 25 kS/s, min. Abtastrate 1 S/s Messlogger: Max. Intervall 10 min, min. Intervall 0,1 s. Max. Elemente der Aufzeichnung: 4 | |||
| Max. Eingangsspannung - Scope | CAT II 300 Veff zwischen BNC-Signal und Schutzerde CAT II 30 Veff zwischen BNC GND und Schutzerde CAT II 300 Veff zwischen BNC-Signal und BNC-GND | CAT III 600 Veff, CAT II 1000 Veff zwischen BNC-Signal und Schutzerde CAT III 600 Veff, CAT II 1000 Veff zwischen BNC GND und Schutzerde CAT III 300 Veff zwischen BNC-Signal und BNC-GND | ||
| Maximale Eingangsspannung - Multimeter | CAT III 300 Veff, CAT II 600 Veff | CAT III 600 Veff, CAT II 1000 Veff | ||
| Shortcut-/Schnellwahl-Tasten | 3 Ein-Tasten-Shortcuts für Oszilloskop-, Multimeter- und Record-Funktionen 8 Tastenkombinationen für Run/Stopp, Auto-Setup, Standard, Messen, Cursor, Display/Persist, Clear Sweep und Drucken In Kombination mit der Shift-/Umschalttaste sind weitere Funktions-Shortcuts verfügbar | |||
| Schnittstellen | USB-Host, USB-Gerät (MicroUSB) | |||
| Display | 5,6"/14,2 cm TFT-LCD (640x480); 256-stufige Intensitätsabstufung und Farbtemperaturanzeigemodi | |||
| Abmessungen (mm) | 276 x 168 x 68; 1,75 kg | |||
| Schutzart | IP51 | |||
| Tastkopf-Typ | PP510 | PP215 | PB925 | |

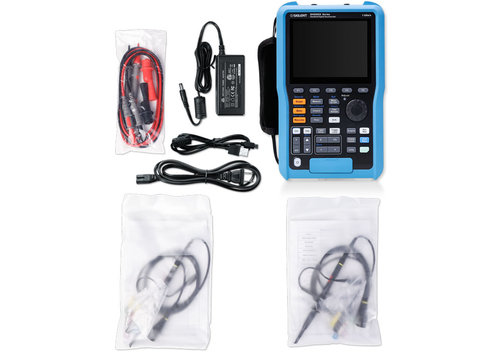

Lieferumfang: Handheld-Gerät SHS 810X, 820X, 1102X oder 1202X, USB-Kabel, Schnellstartanleitung, passiver Tastkopf, Zertifikat, Netzadapter, Batterie, Strommessadapter SCD600MA, Strommessadapter SCD10A, Tragetasche.
