Siglent CP-Serie Strom-Tastköpfe
ab €
486,71
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Dateien/Downloads
Siglent CP-Serie Strom-Tastköpfe
Modell-Übersicht
| Modell | Bandbreite | Strom | Anmerkungen |

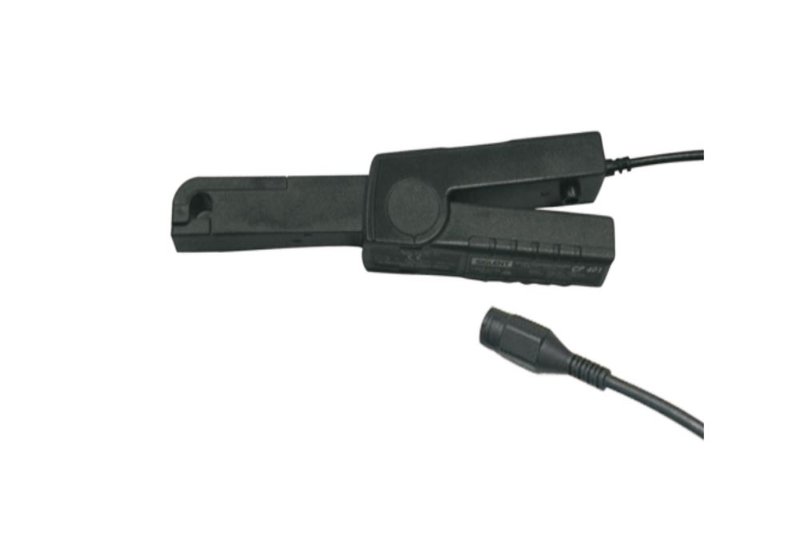

| CP4020 EU | 100 kHz | 20 Aeff (kontinuierlich)/60 A (Spitze) | Schaltverhältnis 50 mV/A, 5 mV/A, DC Genauigkeit 50 mV/A (0.4...10 ASpitze) ±2%, 5 mV/A (1...60 ASpitze ±2%; 9 V Versorgung durch Batterie |
| CP4050 EU | 1 MHz | 50 Aeff (kontinuierlich)/140 A (Spitze) | Schaltverhältnis 500 mV/A, 50 mV/A, DC Genauigkeit 500 mV/A (20 mA...14 ASpitze) ±3% ±20 mA, 50 mV/A (200 mA...100 ASpitze) ±4% ±200 mA, 50 mV/A (100...140 ASpitze) ±15% max; 9 V Versorgung durch Batterie |
| CP4070 EU | 150 kHz | 70 Aeff (kontinuierlich)/200 A (Spitze) | Schaltverhältnis 50 mV/A, 5 mV/A, DC Genauigkeit 50 mV/A (0.4...10 ASpitze) ±2%, 5 mV/A (1...200 ASpitze) ±2%, 9 V Versorgung durch Batterie |

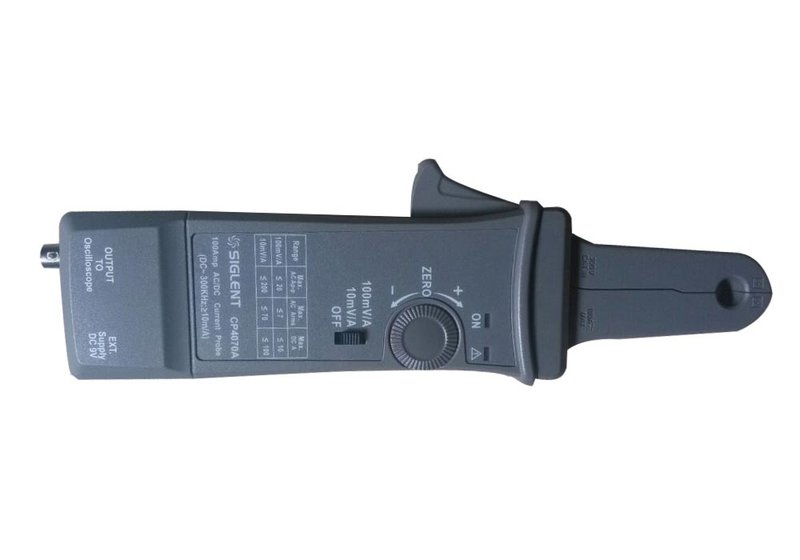

| CP4070A EU | 300 kHz | 70 Aeff (kontinuierlich)/200 A (Spitze) | Schaltverhältnis 100 mV/A, 10 mV/A, DC Genauigkeit 100 mV/A (50 mA...10 ASpitze) ±3% ±50 mA, 10 mV/A (500 mA...40 ASpitze) ±4% ±50 mA, 1 0mV/A (40...200 ASpitze) ±15% max; 9 V Versorgung durch Batterie |

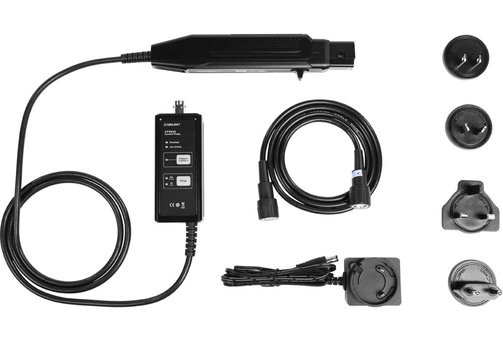

| CP6030 | 50 MHz | 30 Aeff (kontinuierlich)/50 A (Spitze) | Schaltverhältnis 5 A/30 A; Genauigkeit 5 A (±1% ±1 mA), 30 A (±1% ±10 mA), DC 12 V/1,2 A Standard-DC-Power-Adapter |

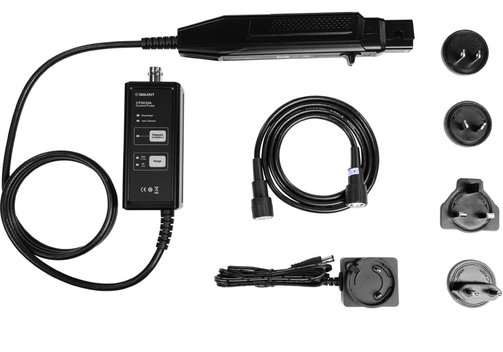

| CP6030A | 100 MHz | 30 Aeff (kontinuierlich)/50 A (Spitze) | Schaltverhältnis 5 A/30 A, Genauigkeit 5 A ( ±1% ±1 mA), 30 A (±1% ±10 mA), DC 12 V/1,2 A Standard-DC-Power-Adapter |

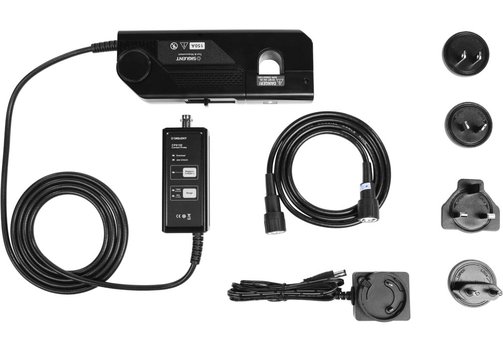

| CP6150 | 12 MHz | 150 Aeff (kontinuierlich)/300 A (Spitze) | Schaltverhältnis 30 A/150A, Genauigkeit 30 A (±1% ±10 mA), 150 A (±1% ±100 mA), DC 12 V/1,2 A Standard-DC-Power-Adapter |
| CP6500 | 5 MHz | 500 Aeff (kontinuierlich)/750 A (Spitze) | Schaltverhältnis 75 A/500A, Genauigkeit 75 A (±1% ±10 mA), 500 A (±1% ±100 mA), DC 12 V/1,2 A Standard-DC-Power-Adapter |

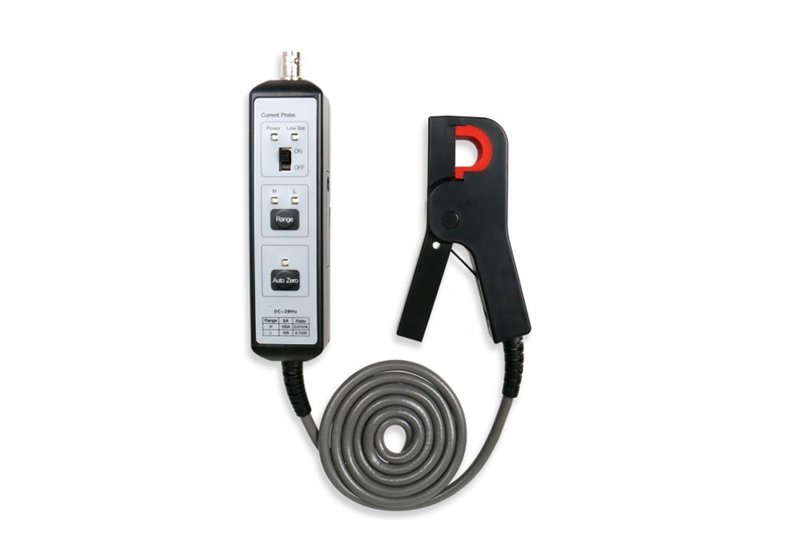

| CPL5100 | DC...600 kHz | L 50 mA...10 A (Spitze), H 1...100 A (Spitze) | Attenuation Genauigkeit L 0,1 V/A), H 0,01 V/A, typische DC-Genauigkeit L 3% ±50 mA, H 500 A...40 A, Spitze 4% ±50 mA (40...100 ASpitze, ±15% max., Anstiegszeit ≤583 ns, Betriebsspannung effektiv: CAT I 600 V CAT II 600 V CAT III 300 V; 9 V Alkali-Batterie |
Übersicht Siglent Stromtastköpfe
| Modell | Bandbreite | Strom | Anmerkungen |
| ▸CP4020 EU | 100 kHz | 20 Aeff (kontinuierlich)/60 A (Spitze) | Schaltverhältnis 50 mV/A, 5 mV/A, DC Genauigkeit 50 mV/A (0.4...10 ASpitze) ±2%, 5 mV/A (1...60 ASpitze ±2%; 9 V Versorgung durch Batterie |
| ▸CP4050 EU | 1 MHz | 50 Aeff (kontinuierlich)/140 A (Spitze) | Schaltverhältnis 500 mV/A, 50 mV/A, DC Genauigkeit 500 mV/A (20 mA...14 ASpitze) ±3% ±20 mA, 50 mV/A (200 mA...100 ASpitze) ±4% ±200 mA, 50 mV/A (100...140 ASpitze) ±15% max; 9 V Versorgung durch Batterie |
| ▸CP4070 EU | 150 kHz | 70 Aeff (kontinuierlich)/200 A (Spitze) | Schaltverhältnis 50 mV/A, 5 mV/A, DC Genauigkeit 50 mV/A (0.4...10 ASpitze) ±2%, 5 mV/A (1...200 ASpitze) ±2%, 9 V Versorgung durch Batterie |
| ▸CP4070A EU | 300 kHz | 70 Aeff (kontinuierlich)/200 A (Spitze) | Schaltverhältnis 100 mV/A, 10 mV/A, DC Genauigkeit 100 mV/A (50 mA...10 ASpitze) ±3% ±50 mA, 10 mV/A (500 mA...40 ASpitze) ±4% ±50 mA, 1 0mV/A (40...200 ASpitze) ±15% max; 9 V Versorgung durch Batterie |
| ▸CP6030 | 50 MHz | 30 Aeff (kontinuierlich)/50 A (Spitze) | Schaltverhältnis 5 A/30 A; Genauigkeit 5 A (±1% ±1 mA), 30 A (±1% ±10 mA), DC 12 V/1,2 A Standard-DC-Power-Adapter |
| ▸CP6030A | 100 MHz | 30 Aeff (kontinuierlich)/50 A (Spitze) | Schaltverhältnis 5 A/30 A, Genauigkeit 5 A ( ±1% ±1 mA), 30 A (±1% ±10 mA), DC 12 V/1,2 A Standard-DC-Power-Adapter |
| ▸CP6150 | 12 MHz | 150 Aeff (kontinuierlich)/300 A (Spitze) | Schaltverhältnis 30 A/150A, Genauigkeit 30 A (±1% ±10 mA), 150 A (±1% ±100 mA), DC 12 V/1,2 A Standard-DC-Power-Adapter |
| ▸CP6500 | 5 MHz | 500 Aeff (kontinuierlich)/750 A (Spitze) | Schaltverhältnis 75 A/500A, Genauigkeit 75 A (±1% ±10 mA), 500 A (±1% ±100 mA), DC 12 V/1,2 A Standard-DC-Power-Adapter |
| ▸CPL5100 | DC...600 kHz | L 50 mA...10 A (Spitze), H 1...100 A (Spitze) | Attenuation Genauigkeit L 0,1 V/A), H 0,01 V/A, typische DC-Genauigkeit L 3% ±50 mA, H 500 A...40 A, Spitze 4% ±50 mA (40...100 ASpitze, ±15% max., Anstiegszeit ≤583 ns, Betriebsspannung effektiv: CAT I 600 V CAT II 600 V CAT III 300 V; 9 V Alkali-Batterie |

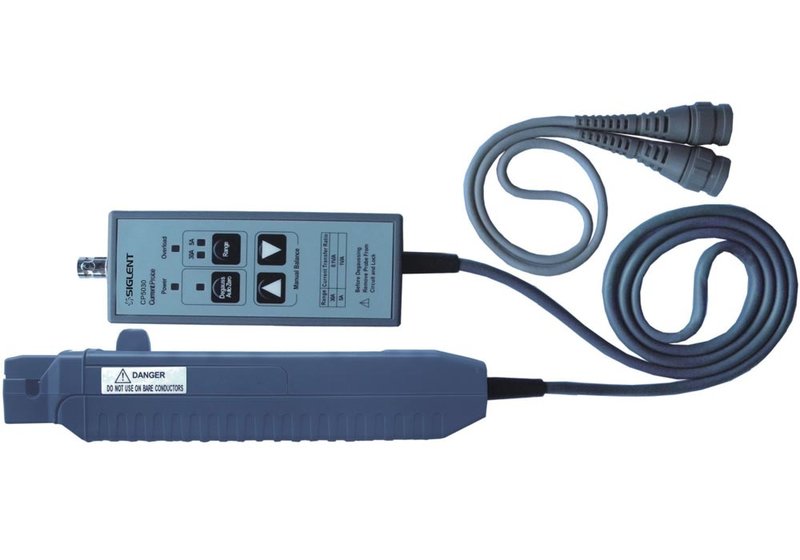

| ▸SCP5030 | DC...50 MHz | 30 Aeff (kontinuierlich)/50 A (Spitze) | Schaltverhältnis 5 A/30 A; Genauigkeit 5 A (±1% ±1 mA)/30 A (±1% ±10 mA); SAPBUS-Schnittstelle, Versorgung vom Oszilloskop über SAPBUS-Schnittstelle |

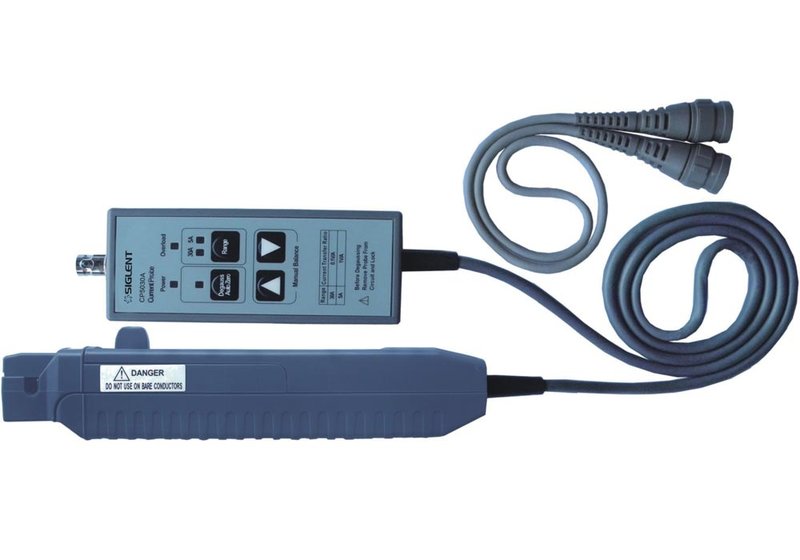

| ▸SCP5030A | DC...100 MHz | 30 Aeff (kontinuierlich)/50 A (Spitze) | Schaltverhältnis 5 A/30 A, Genauigkeit 5 A (±1% ±1 mA)/30 A (±1% ±10 mA); SAPBUS-Schnittstelle, Versorgung vom Oszilloskop über SAPBUS-Schnittstelle |

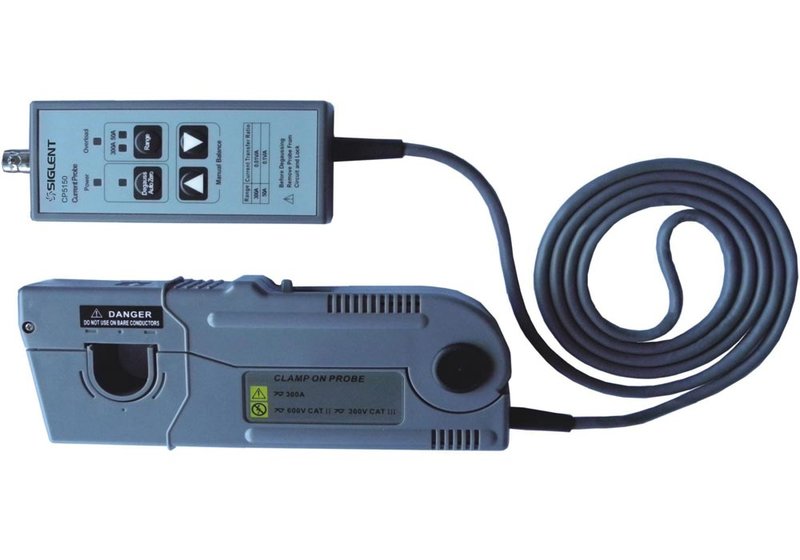

| ▸SCP5150 | DC...12 MHz | 150 Aeff (kontinuierlich)/300 A (Spitze) | Schaltverhältnis 30 A/150 A; Genauigkeit 30 A (±1% ±10 mA)/150 A (±1% ±100 mA); SAPBUS-Schnittstelle, Versorgung vom Oszilloskop über SAPBUS-Schnittstelle |
| ▸SCP5500 | DC...2 MHz | 500 Aeff (kontinuierlich)/750 A (Spitze) | Schaltverhältnis 75 A/500 A; Genauigkeit 75 A (±1% ±10 mA)/500 A (±1%± 100 mA); SAPBUS-Schnittstelle, Versorgung vom Oszilloskop über SAPBUS-Schnittstelle |
Angaben zur Produktsicherheit:
Hersteller:
SIGLENT Technologies CO., LTD., Blog No.4 & No.5, Antongda Industrial Zone, 3rd Liuxian Road, Bao’an District, Shenzhen, 518101/CHN
www.siglent.com
(EU-Niederlassung Deutschland)
