Siglent SSA3000X-R Echtzeit-Spektrum-Analysatoren bis 7,5 GHz GPSA/40 MHz RTSA

Neu

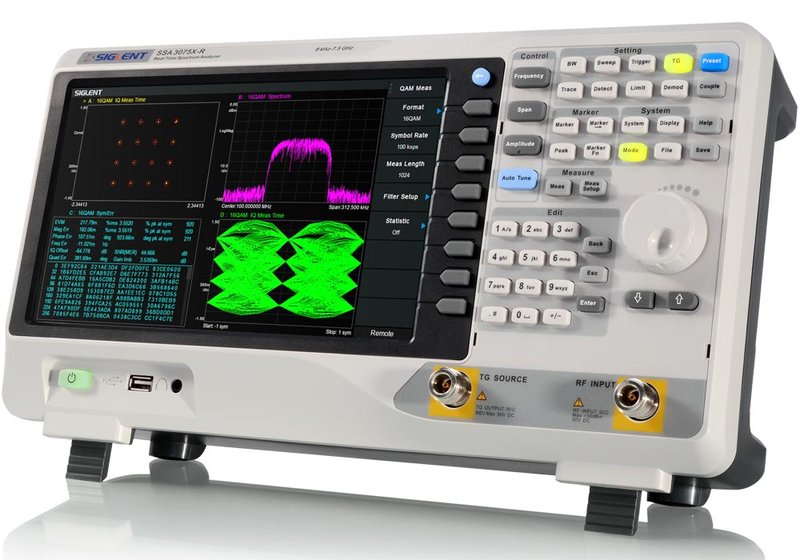

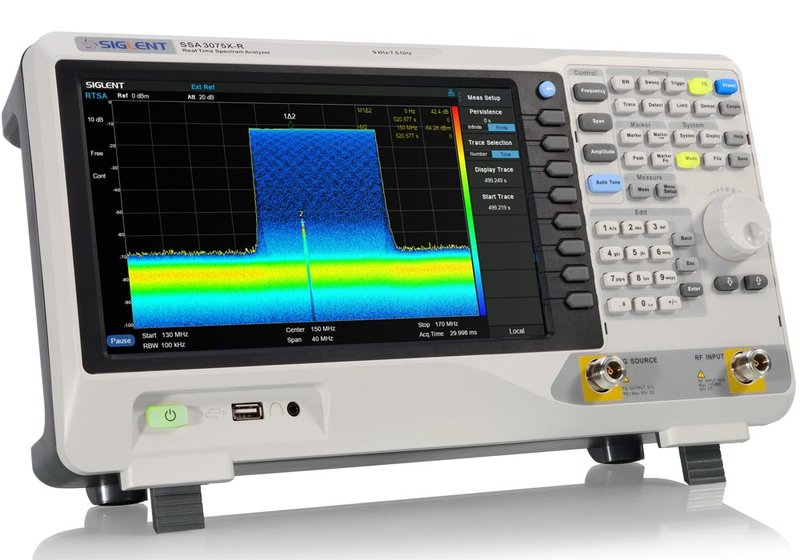

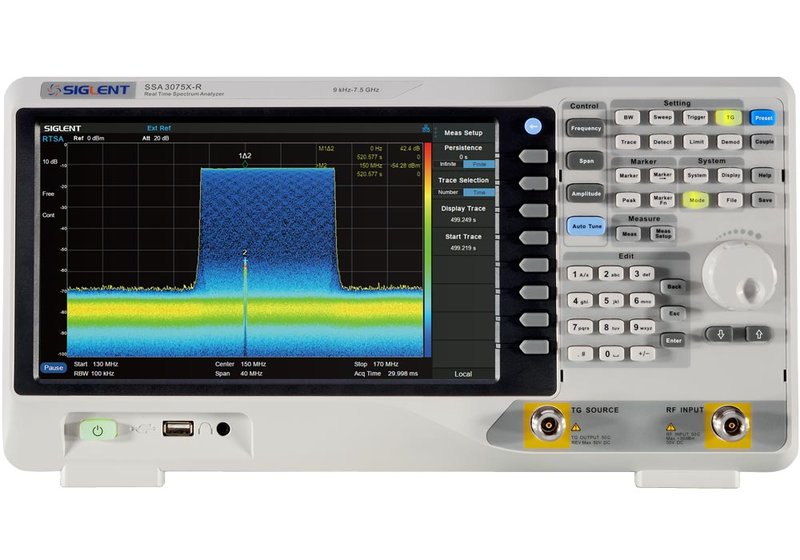

Siglent SSA3000X-R Serie Echtzeit-Spektrum-Analysatoren 7,5GHz/40MHz
weitere Bilder:
Staffelpreise
ab 1 Stk.
ab
€ 3.995,00
ab 3 Stk.
ab
€ 3.795,25
Preis
ab 3.995,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Vorteile

  • Kombiniert allgemeine und Echtzeit-Spektrumanalyse in einem Gerät.
  • GPSA bis zu 9 kHz...7,5 GHz, RTSA bis zu 25 MHz Standard/40 MHz Option.
  • Touch-Bildschirm, Mehrfachansicht für Dichte, Spektrogramm, PvT und 3D.

Siglent Serie SSA3000X-R Echtzeit-Spektrum-Analysatoren bis 7,5 GHz GPSA/40 MHz RTSA

Die Siglent SSA3000X-R-Serie umfasst leistungsstarke und flexible Echtzeit-Spektrum-Analysatoren für die komplexe HF-Spektrum- und Signal-Analysen. Mit einer Analyse-Bandbreite von 25 MHz (Standard) oder 40 MHz (Option) und 7,2 µs 100% POI bieten die Analysatoren mehrdimensionale Datenanzeigen, erweiterte Triggerung und HF-Datenerfassung, um moderne Herausforderungen der HF-Technik zu lösen, wie zum Beispiel Sprungfrequenz, Konfliktkanal, Spektrum-Interferenz usw. Ein Tracking-Generator für die Netzwerk-Analyse sowie ein Vorverstärker/Pre-Amplifier sind Standard. Optional sind eine digitale Breitband-Modulations-Analyse und EMI-Messung verfügbar. Zu den Anwendungen gehören Rundfunküberwachung/-auswertung, Mobilfunkstandort, IoT, WiFi, Bluetooth-Vermessung, Forschung und Entwicklung, Ausbildung, Produktion und Wartung.

  • Kombiniert vier Analyse-Typen: Echtzeit-Spektrum-Analysator (RTSA), Allzweck-Spektrum-Analysator (GPSA), EMI-Messmodus (Option) und Vektorsignal-Analysator (VNA und DTF jetzt serienmäßig).
  • Spektrum-Analysator Frequenzbereich (GPSA) von 9 kHz bis 3,2 GHz, 5,0 GHz oder 7,5 GHz.
  • -165 dBm/Hz DANL (Displayed Average Noise Level/Eigenrauschleistung, typ.).
  • -98 dBc/Hz bei 10 kHz Phasenversatzrauschen (1 GHz, typ.).
  • Pegelmessunsicherheit <0,7 dB (typ.).
  • 1 Hz minimale Auflösungsbandbreite (RBW/Resolution Bandwidth).
  • Vorverstärker serienmäßig.
  • Tracking-Generator serienmäßig.
  • 25 MHz (serienmäßig), bis zu 40 MHz (optional) Echtzeit-Analyse-Bandbreite.
  • 100% POI 7.20 µs, Dynamikbereich 60 dB.
  • Mehrfachansicht für Dichte, Spektrogramm, PvT und 3D.
  • Sehen Sie kleine Signale in Gegenwart großer Signale mit einem Dynamikbereich von 60 dB und FMT.
  • Lokalisieren der interessierten Ereignisse in komplexer Signalumgebung mit Frequenzmasken-Trigger (FMT).
  • Vielseitige Optionen: Erweiterte Messungen, Reflexionsmessungen, Modulations-Analysemodus und EMI-Messmodus (bessere EMI-Tests können mit einem speziellen EMI-Empfängermodus durchgeführt werden).
  • 10,1"/25,7 cm Multi-Touch-Bildschirm; Maus und Tastatur unterstützt.
  • Webbrowser-Fernsteuerung auf PC und mobilen Terminals und File-Operationen.

Modell-Übersicht

ModellSSA3032X-RSSA3050X-RSSA3075X-R
Frequenzbereich (GPSA)9 kHz...3,2 GHz9 kHz...5,0 GHz9 kHz...7,5 GHz
Auflösungsbandbreite1 Hz...3 MHz
SSB-Phasenrauschen<-98 dBc/Hz
Third Order Intercept (TOI)+14 dbm
Gesamt-Amplitudengenauigkeit<0,7 dB
Tracking-GeneratorSerienmäßig 100 kHz...3,2 GHzSerienmäßig, 100 kHz...5,0 GHzSerienmäßig 100 kHz...7,5 GHz
Echtzeit-Bandbreite25 MHz, 40 MHz (Option)
SFDR60 dB
100% POI7.20 µs
RTSA-MessungenDichte, Spektrogramm, 3D, PvT
Option für erweiterte MessungenCHP, ACPR, OBW, CNR, Harmonische, TOI, Monitor
Option ModulationsanalyseAM, FM, ASK, FSK, MSK, PSK, QAM
Option ReflexionsmessungVSWR-Messung mit Reflexionsbrücke
Option für EMI-MessungenEMI-Filter und Quasi-Spitzenwert-Detektor, Log-Skala und Grenzwertlinie
SchnittstellenEthernet/LAN, USB Host und Device, optional USB-GPIB; Fernsteuerun-Möglichkeit: SCPI/LabVIEW/IVI basierend auf USB-TMC/VXI-11/Socket/Telnet; Fernsteuerung: NI-MAX, Web-Browser, Easy Spectrum-Software, Datei-Explorer
Anzeige10,1"/25,7 cm TFT-LCD, 1024x600, kapazitiver Multi-Touch-Bildschirm. Maus und Tastatur unterstützt.

Lieferumfang: SSA 3032X-R, 3050X-R oder 3075X-R, Schnellstart-Anleitung, Netzkabel, USB-Kabel, Kalibrierzertifikat.

Anwendungen

SA/GPSA: Allzweck-Spektrum-Analyse (General Purpose Spectrum Analysis)

  • AM/FM-Demodulation.
  • Interferenz und Überwachung.
  • Messung von Einfügeverlusten/Reflexion.

AMK: Erweitertes Messkit (Advanced Measurement Kit)

  • Analysieren der Parameter eines modulierten Signals (CP, OBW, CNR).
  • Bestimmen der Signalqualität (ACPR, CNR, hHarmonische usw.).
  • Messungen der Harmonischen .
  • Leistung von Verstärkern (TOI etc.).

RTSA: Echtzeit-Spektrum-Analyse

  • Impulsmessungen: Jede Art von gepulsten Signalen. Sammeln Sie Informationen über die Trägerfrequenz, Anstiegs- und Abfallzeiten, das belegte Spektrum und die Pulsbreite.
  • Radar: Radarimpulse müssen im Zeit- und Frequenzbereich gemessen werden, um "Spurs" zu erkennen, die Rauschzahl oder die Spektrumsbelegung zu analysieren. Die transiente Natur von Radarsignalen erschwert die Erfassung und Analyse. Die RTSA FMT ermöglicht die Erfassung von Radarsignalen in einer komplexen EW-Spektrumsumgebung.
  • NFC/RFID/Bluetooth Nahfeld-Kommunikation (NFC), Radiofrequenz-Identifikation (RFID), Reifendruck-Überwachungssysteme (TPMS) oder andere Kommunikations-Standards können gemessen und überwacht werden. Sie arbeiten in der Regel in Bändern, in denen sich auch andere Anwendungen befinden. Daher können RTSAs zur Identifizierung externer Störungen verwendet werden.
  • VCO/PLL-Analyse: Durch spannungsgesteuerte Oszillatoren oder Phase-Locked-Loop-ICs wird ein zufälliges Wobbel- oder Glitch-Verhalten erzeugt, das von normalen Wobbel-Analysatoren nicht erkannt werden würde.
  • Spektrum-Management: Intermittierende Signale sind mit einem Wobbel-Analysator fast unmöglich zu erfassen. Mit Frequenzmasken-Triggern können Sie nahezu jedes intermittierende Signal mit einer Wahrscheinlichkeit von 100% erfassen (Hinweis: SSA3000X-R 100% POI bei 7,2 µs).

Breitband-VSA

  • Analyse der Übertragungsqualität (für AM,FM, PSK, MSK, FSK, QAM-Modulation).
  • Die Bandbreite der SSA3000XP-DMA-Analyse beträgt nur 2,5 MHz.
  • Die Analyse-Bandbreite des SSA3000XR-WDMA beträgt bis zu RTSA BW (25 MHz Standard, 40 MHz Option).
  • Die neue Easy VSA-Software unterstützt SSA3000X Plus, SSA3000X-R und SVA1000X.
  • Wiedergabe in den Signal-Generatoren Easy VSA, Easy IQ und SSG5000X.

EMI

Da Geräte immer komplexer werden, gibt es auch immer mehr potenzielle "Störer". Verzerrungen können durch das Umschalten zwischen verschiedenen Betriebsarten oder durch nur teilweise aktivierte Komponenten verursacht werden. Diese können durch eine RTSA schnell erfasst und identifiziert werden. SSA3000X-R: Neuer dedizierter EMI-Messmodus.
