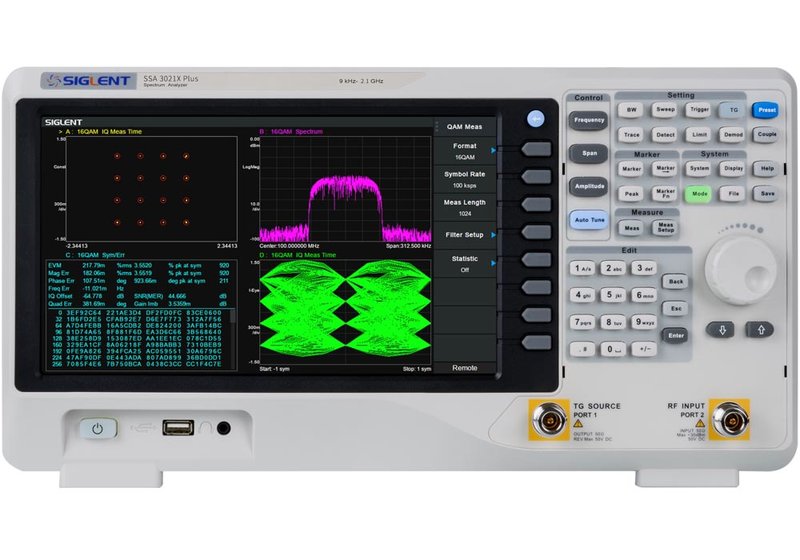

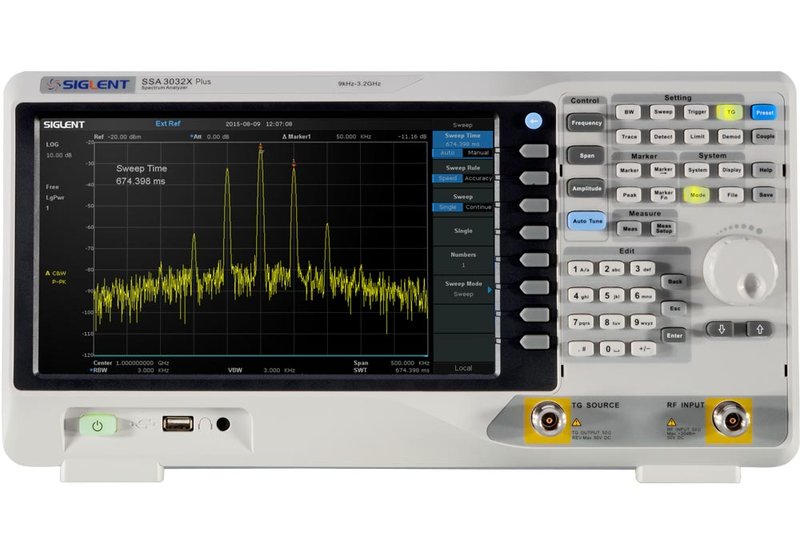

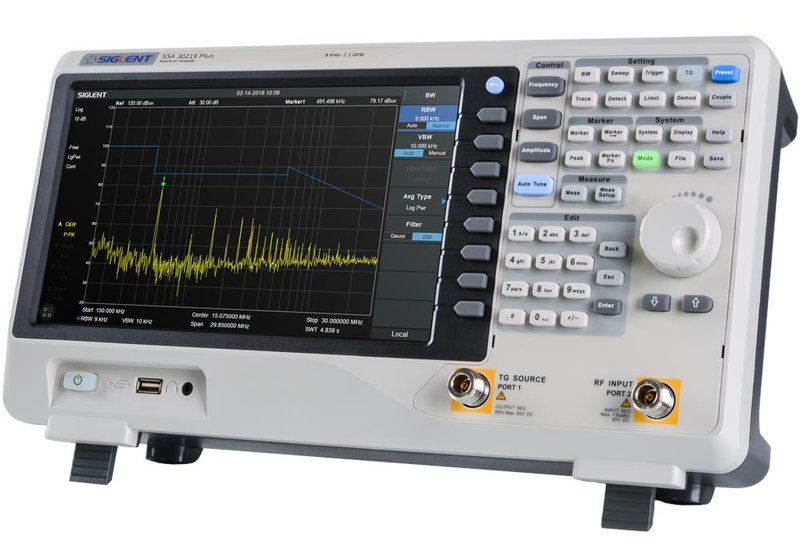

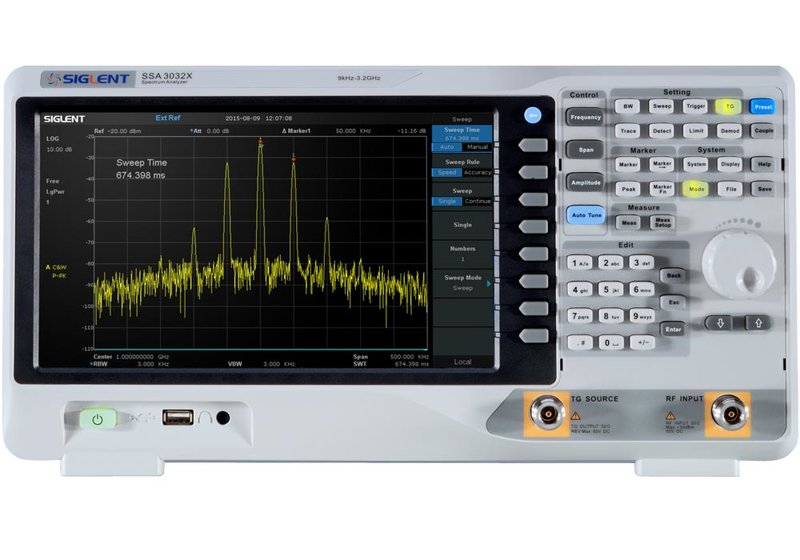

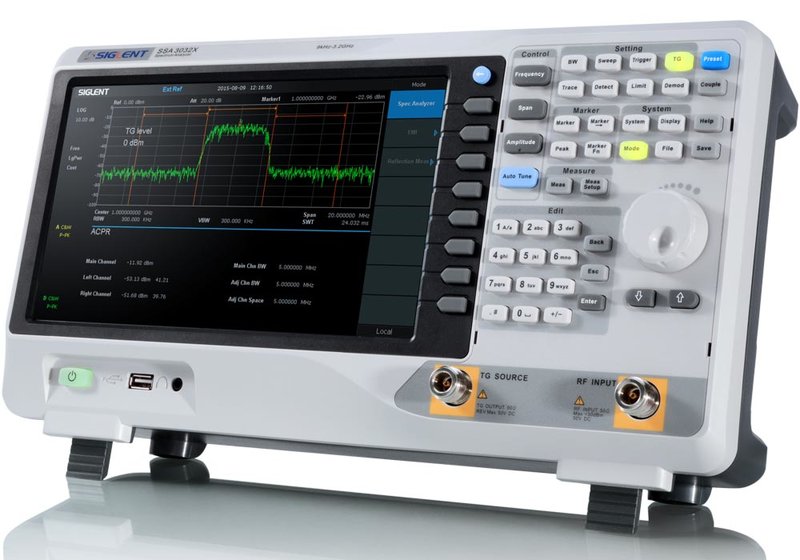

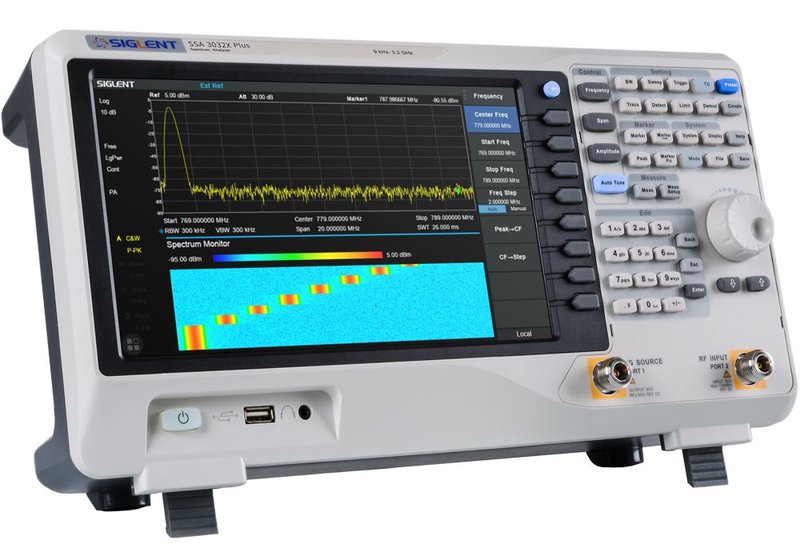

Siglent SSA3000X(-Plus) Serie Spektrum-Analysatoren bis 3,2 GHz

Neu
Siglent SSA3000X Serie Spektrum-Analysatoren bis 3,2 GHz
weitere Bilder:
Staffelpreise
ab 1 Stk.
ab
€ 1.299,00
ab 3 Stk.
ab
€ 1.234,05
Preis
ab 1.299,00*
ab € 1.545,81 brutto
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung
» PDF-Datenblatt, Specs

Vorteile

  • Frequenz-Bereich 9 kHz bis 2,1, 3,2 oder 7,5 GHz.
  • Typ. DANL -151, -161 oder -165 dBm/Hz .
  • "Plus"-Serie mit Touch-Screen. Alle: USB- und Ethernet/LAN-Schnittstelle.

Siglent SSA3000X und SSA3000X-Plus Serie Spektrum-Analysatoren bis 7,5 GHz.

Die Spektrum-Analysatoren der Siglent SSA3000X Serie haben einen Frequenz-Bereich von 9 kHz bis 2,1 GHz, 3,2 GHz oder 7,5 GHz. Sie sind kompakt, leicht und haben ein anwenderfreundliches User-Interface mit hellem, scharfem, gut ablesbaren Display. Hinzu kommen praktische, zuverlässige, automatische Messungen und viele weitere interessante Funktionen. Die Anwendungsbereiche der Geräte liegen im Bereich Forschung und Entwicklung, Ausbildung, Produktion, Wartung und viele mehr.
Die SSA3000X-Plus-Serie bietet zusätzlich einen Touch-Screen, Maus- und Keyboard-Unterstützung, einen integrierten Web-Server sowie zusätzliche Funktionen im Bereich der Modulations-Analyse.

  • In komplett-digitaler IF-Technik.
  • Frequenz-Bereich von 9 kHz bis 2,1 oder 3,2 GHz.
  • -161 dBm/Hz DANL (Displayed Average Noise Level/Eigenrauschleistung, typ. Bei den Modellen ohne "Plus" -161dBm/Hz normalisiert auf 1 Hz bzw. -151 dBm/Hz bei RWB 10 Hz).
  • -98 dBc/Hz bei 10 kHz Offset Phasenrauschen (1 GHz, typ.).
  • Gesamt-Amplituden-Genauigkeit <0,7 dB.
  • 1 oder 10 Hz min. RBW (Resolution Bandwidth/Auflösungsbandbreite).
  • Preamplifier standardmäßig.
  • Bis zu 2,1, 3,2 oder 7,5 GHz Tracking-Generator (standard/inkl.).
  • Reflektions-Mess-Kit (optional).
  • Erweitertes Mess-Kit (optional).
  • EMI Pre-Compliance Mess-Kit (vorbereitenden Konformitätsprüfungen, optional).
  • SSA3000X-Plus Versionen können mit Vektor-Signal-Analyse-Funktion erweitert werden.
  • 10,1"/25,7 cm WVGA (1024x600) Display. "Plus"-Modelle: Multi-Touch-Screen.
  • USB Host and Device, Ethernet/LAN Schnittstellen. Plus-Modelle: Integrierter Web-Server.

Modell-Übersicht

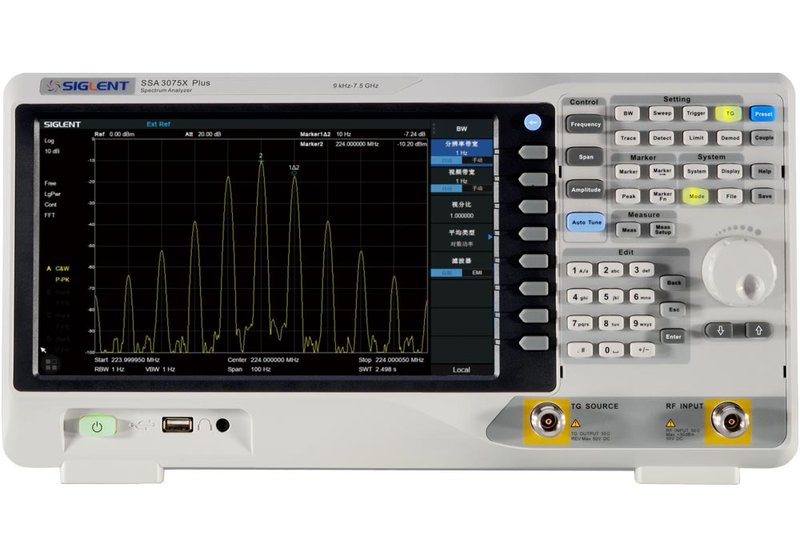

ModellSSA3021XSSA3032XSSA3021X-Plus - NEU!SSA3032X-Plus - NEU!SSA3075X-Plus - NEU!
Frequenz-Bereich9 kHz...2,1 GHz9 kHz...3,2 GHz9 kHz...2,1 GHz9 kHz...3,2 GHz9 kHz...7,5 GHz
RBW (Resolution Bandwidth/Auflösungsbandbreite)10 Hz...1 MHz, in 1-3-10 Sequenz (1 Hz einstellbar)1 Hz...1 MHz, in 1-3-10 Sequenz
DANL (Displayed Average Noise Level/Eigenrauschleistung)-151 dBm/Hz bei RWB 10 Hz; -161 dBm/Hz, normalisier auf 1 Hz (typ.)-161 dBm/Hz-165 dBm/Hz
SSB Phasenrauschen<-98 dBc/Hz bei 1 GHz, 10 kHz Offset
Amplituden-Präzision<0,7 dB
PreamplifierStandard, 20 dB (nom.), 9 kHz...3,2 GHz
SweepSweep-Zeit 1 ms...3000 s, Span=100 Hz; 1 µs...3000 s, Span=0 Hz, RBW=100 kHz; Sweep-Modus: Sweep, FFT; Sweep-Regel: Single, kontinuierlichSweep-Zeit 1 ms...3200 s, Sweep-Modus: Sweep, FFT; Sweep-Regel: Single, kontinuierlich
TriggerQuelle: Frei, Video, extern; externer Trigger: 5 V TTL-Pegel, steigende/fallende Flanke
Tracking-GeneratorStandard/inkl.Standard/inkl.
Frequenz-Bereich 100 kHz bis Bandbreite; Ausgangspegel -20...0 dBm; Ausgangs-Pegel-Auflösung: 1 dB
EMI Empfänger MessungQuasi-Peak-DetektorEMI-Filter und Quasi-Peak-Detektor, Log-Scale und Limit-Line
Reflektions-MessungVSWR-Messung mit Reflektions-Brücke, Rückflussdämpfung (Return Loss)
Erweiterte MessungCHP/Channel-Power, ACPR/Adjacent Channel-Power Ratio, OBW/Occupied Bandwidth, TOI/Third Order Intercept, time domain powerCHP/Channel-Power, ACPR/Adjacent Channel-Power Ratio, OBW/Occupied Bandwidth, CNR/Carrier Noise Ratio, Harmonische, TOI/Third Order Intercept, Time-Domain-Power
Modulations-Analyse*-AM, FM, ASK, FSK, MSK, PSK, QAM

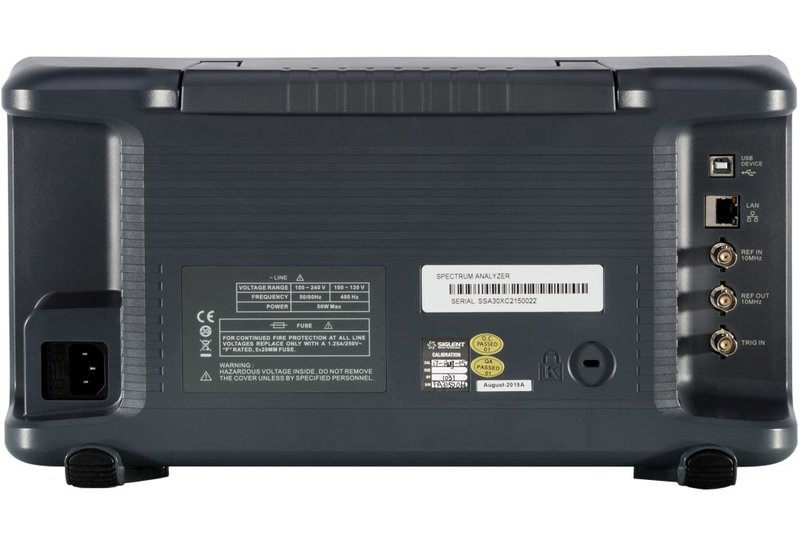

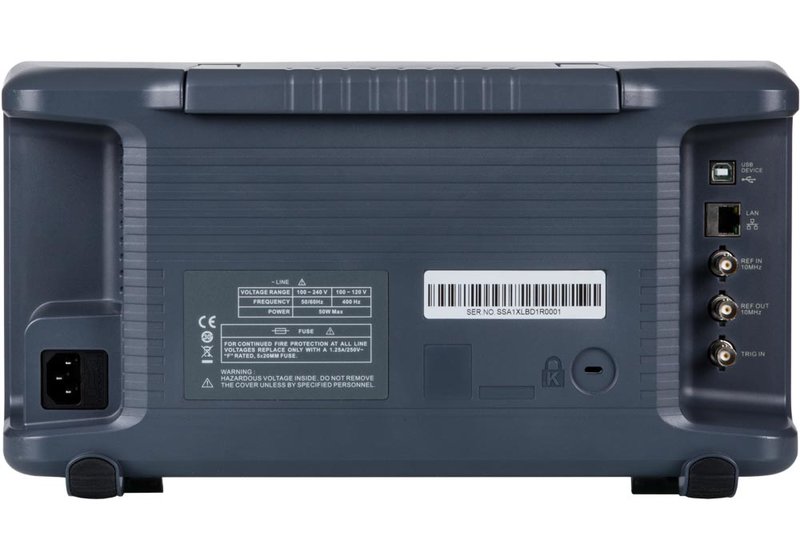

SchnittstellenUSB-A 2.0, USB-B 2.0, Ethernet/LAN (VXI11, 10/100Base, RJ45); Modell "Plus" Web-Server
Anzeige10,1"/25,7 cm TFT LCD, 1024×600 (Waveform-Bereich 751×501)10,1"/25,7 cm TFT LCD Multi-Touch-Screen, 1024×600 (Waveform-Bereich 751×501)
Abmessungen (mm)393 x 207 x 117; 4,4 kg (ohne Tracking-Generator)

* AM/FM-Demodulation standard, VSA/Vektor-Signal-Analyse/Modulations-Analyse optional.

Lieferumfang: Spektrum-Analysator SSA 3032X oder 3021X, 3032X-Plus oder 3021X-Plus, 3075X-Plus; Quick-Start, Produkt-Zertifikat, Netzkabel, USB-Kabel, CD (inkl. Quick-Start, Datenblatt, Applikations-Software), Kalibrier-Zertifikat.
