Micsig STO1000 Serie Smart Oszilloskop

Neu
ab 529,55
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Zubehör
Dateien/Downloads

Vorteile der Micsig STO1000 Serie Touchscreen-Oszilloskope

  • Intelligentes, kompaktes, tragbares Touchscreen-Oszilloskop.
  • Modelle mit 2 oder 4 Kanälen und 100 oder 150 MHz Bandbreite.
  • Unterstützt durch PC-Software und mobile App.

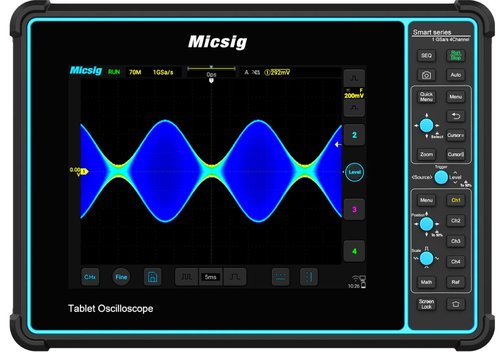

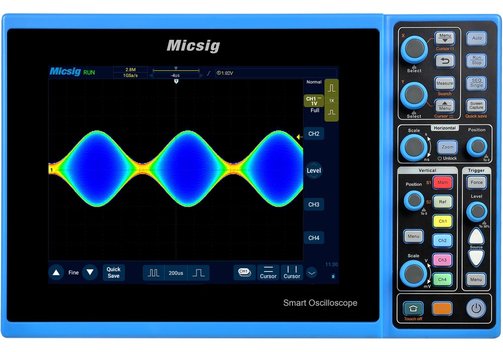

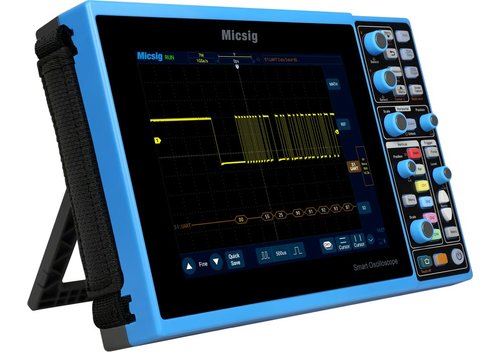

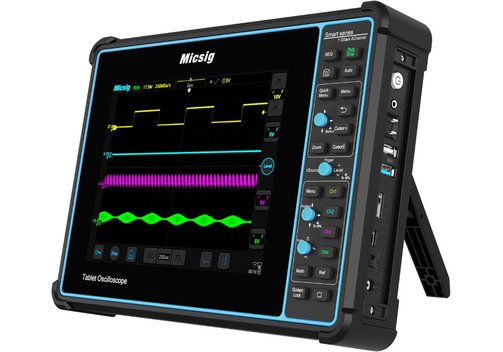

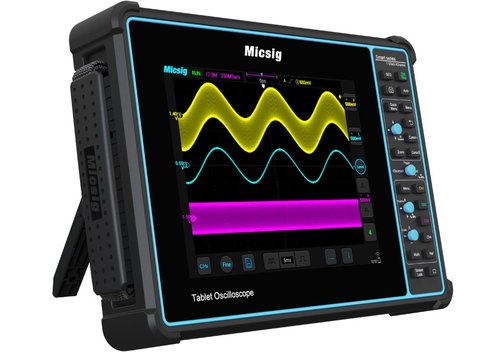

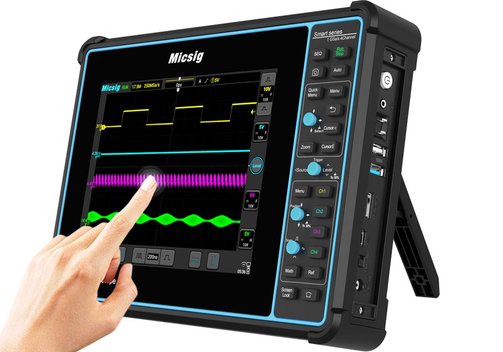

Micsig STO1000 Serie Smart Oszilloskop

Modelle STO1004, STO1102C Plus, STO1152C Plus, STO1102E Plus, STO1152E Plus

Die Geräte der Micsig STO1000-Serie sind tragbare Smart-Oszilloskope mit 2 oder 4 Kanälen und 100 MHz oder 150 MHz Bandbreite. Sie bieten 1 GS/s Abtastrate, bis 70 Mpts Speichertiefe und bis 130.000 Wfm/s Update-Rate. Durch ihr hochempfindliches digitales Triggersystem ist der Trigger-Jitter gering. Die Micsig STO1000-Serie unterstützt seriellen Bustrigger und Dekodierung und ist mit verschiedenen Mess- und Mathematikfunktionen ausgestattet. Die Oszilloskope verfügen über Ethernet/LAN, Wifi, USB 2.0 Host & Device Schnittstellen, HDMI und einen kapazitiven Touchscreen.

  • Intelligentes, kompaktes Oszilloskop.
  • 2 oder 4 Kanäle.
  • Bandbreite 100 MHz oder 150 MHz.
  • 1 GS/s Echtzeit-Abtastrate.
  • Bis 70 Mpts Speichertiefe.
  • Bis 130.000 Wfms/s Erfassungsrate.
  • 8"/20,3 cm Industrie-LCD, 800x600 Auflösung, kapazitiver Multi-Punkt-Touchscreen.
  • Android-System, schnelle Reaktion auf Bedienung.
  • Schnittstellen: Ethernet/LAN, WiFi, USB 2.0 Host & Gerät; HDMI.
  • Anschluss für Tastkopf-Kalibrierung.
  • Bus-Trigger und Dekodierung unterstützt: UART, I²C, SPI, CAN, LIN.
  • PC-Software, iOS- und Android-Mobil-App zur Fernsteuerung des Oszilloskops.
  • Eingebauter 8G-Speicher für verschiedene Arten von Wellenform- und Videoaufzeichnungen.
  • Lithium-Akku, Akkulaufzeit bis zu 5 h.

Modell-Übersicht

ModellSTO1004 NEU!STO1102C PlusSTO1152C PlusSTO1104C Plus
EOL/eingestellt
STO1102E PlusSTO1152E PlusSTO1104E Plus
EOL/eingestellt
Kanäle4224224
Bandbreite100 MHz100 MHz150 MHz100 MHz100 MHz150 MHz100 MHz
Echtzeit-Abtastrate1 GS/s (1 Kanal)1 GS/s (1 Kanal), 500 MS/s (2 Kanäle), 250 MS/s (4 Kanäle - nur 4-Kanal-Modelle)
Speichertiefe70 Mpts (1 Kanal)28 Mpts (1 Kanal), 14 Mpts (2 Kanäle), 7 Mpts (4 Kanäle - nur 4-Kanal-Modelle)70 Mpts (1 Kanal), 35 Mpts (2 Kanäle), 17,5 Mpts (4 Kanäle - nur 4-Kanal-Modelle)
UpdaterateBis 130.000 Wfms/s
Auflösung8 bit
SicherheitCAT I 300 Veff (1-MΩ-Eingang)
TriggerungBetriebsarten: Normal, Auto, Single; Typen: Flanke, Pulsbreite, Logik, Runt, Time-Out, Slope, Video, n-te Flanke, Bus: UART, I²C, SPI, CAN, LIN, 1553B, 429
Bus-DekodierungUART, I²C, SPI, CAN, LIN, optional: MIL-STD-1553B, ARINC-429
Display8"/20,3 cm LCD, 800x600 Auflösung, kapazitiver Mehrpunkt-Touchscreen; HDMI-Anschluss
SchnittstellenUSB 3.0 und 2.0, USB Typ-C, Wi-FiUSB 2.0 Host & Device, Ethernet/LAN, Wi-Fi
StromversorgungNetzadapter; Lithium-Ionen-Akku 7,4 V/7500 mAh (Plus-Versionen)
Abmessungen (mm)265 x 192 x 50; 1,9 kg280 x 180 x 50; ca. 1,3 kg (2-Kanal)/1,4 kg (4-Kanal)

Lieferumfang: Micsig STO 1004, 1102C Plus, 1152C Plus, 1104C Plus , 1102E Plus, 1152E Plus oder 1104E Plus, Netzadapter und Kabel, BNC-Kappen, 2x/4x passiver Tastkopf, eingebaute Batterie, Tragegurt, Schutzfolie. Inkl. ser. Decoding für CAN, LIN, SPI, I²C, UART.

Häufig gestellte Fragen:

Frage: Sind die Micsig Tablet-Geräte vollwertige Oszilloskope?

Antwort: Die Micsig Tablet-Geräte sind vollwertige Mittelklasse-Oszilloskope (bis 150 MHz Bandbreite) im portablen Format. Wie vergleichbare Oszilloskope bieten sie 2 oder 4 Analog-Eingänge, 1 GS/s Echtzeit-Abtastrate, 28 Mpts Speichertiefe, bis 130.000 Wfm/s Update-Rate und umfangreiche Trigger-Möglichkeiten. Ihre Bedienung erfolgt komplett über den kapazitiven Multi-Touch-Screen. Zusätzlich verfügen sie über USB- (Host and Device), Ethernt/LAN- und Wifi-Schnittstellen; PC-Software, iOS- und Android-Mobil-Apps sind zur Fernsteuerung der Oszilloskope verfügbar. Durch die portable Tablet-Bauform sind die Geräte prädestiniert für den mobilen Einsatz in Service und Wartung, im Feld oder in Fahrzeugen/bewegten Objekten.

Frage: Warum sind die Micsig Oszilloskope besonders geeignet für Automotive-Anwendungen?

Antwort: Zum einen wegen ihrer flachen, portablen Tablet-Bauweise, dem Akku-Betrieb und der Touch-Screen-Bedienung. Zum anderen unterstützen die Geräte serienmäßig CAN, LIN sowie UART, I²C und SPI Bustriggerung und Dekodierung. Die Modelle ▸SATO sind noch stärker auf den Automotive-Bereich zugeschnitten. Sie unterstützen serienmäßig den Test von Ladestromkreis, Anlasserstromkreis, Sensor, Aktuator, Zündungstest, Kommunikationstest (inkl. CAN, LIN, FlexRay, K, etc.), Drucktest (Zylinderdruck, Ansaug- und Abgasdruck, Kraftstoffdruck, etc.)

Frage: Sind Tastköpfe im Lieferumfang der Micsig Tablet-Oszilloskopeenthalten?

Antwort: Ja, 2 oder 4 passende, passive Tastköpfe sind im Lieferumfang der Geräte enthalten, außerdem Netzadapter und Kabel, der eingebaute Akku, ein Tragegurt, BNC-Kappen sowie eine Schutzfolie für das Display.
