Micsig CP-Serie AC/DC Hochfrequenz-Stromtastköpfe/-zangen
Micsig CP-Serie AC/DC Hochfrequenz-Stromtastköpfe/-zangen

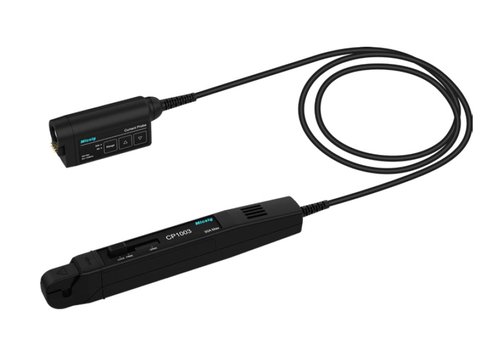

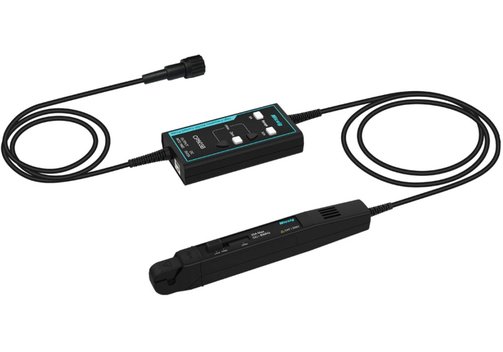

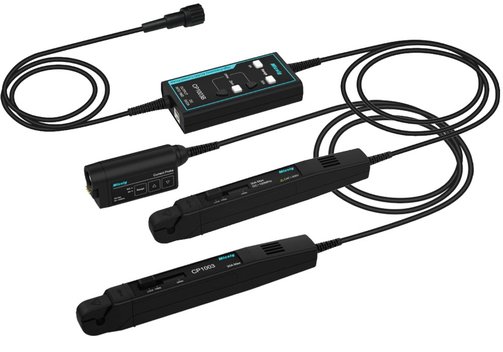

Micsig CP3005, CP3008, CP1510, CP503B, CP1003B mit 5 oder 20 mm Zangenöffnung
Die Micsig CP-Serie umfasst AC/DC Hochfrequenz-Stromtastköpfe mit einer Bandbreite bis 100 MHz und einem Dauerstrom von 300 Aeff. Die Tastköpfe bieten eine Genauigkeit von 1% und eine Auflösung von 1 mA für präzise Aignalaufzeichnung und zuverlässige Messungen. Das Dual-Range-Design deckt sowohl die Kleinsignalerfassung als auch die Hochstrom-Transientenanalyse ab. Mit 5-mm- und 20-mm-Klemmenoptionen, Ein-Knopf-Entmagnetisierung/Auto-Zero und einem integrierten Überstromalarm gewährleistet die CP-Serie eine einfache Bedienung und Sicherheit. Die standardmäßige BNC-Schnittstelle ist kompatibel zuden meisten Oszilloskopmarken.
Modell-Übersicht
| Modell | CP3005 | CP3008 | CP1510 | CP503B | CP1003B |
| Bandbreite | 5 MHz | 8 MHz | 10 MHz | 50 MHz | 100 MHz |
| Ansteigszeit | ≤70 ns | ≤53 ns | ≤46 ns | ≤7 ns | ≤3,5 ns |
| Max. Eingangsstrom | 300 Aeff, 500 ASpitze | 300 Aeff, 500 ASpitze | 150 Aeff, 300 ASpitze | 30 Aeff, 50 ASpitze | 30 Aeff, 50 ASpitze |
| Bereich | 50 Aeff (50 A); 300 Aeff (300 A) | 50 Aeff (50 A); 300 Aeff (300 A) | 30 Aeff (30 A); 150 Aeff (150 A) | 5 Aeff (5 A); 30 Aeff (30 A) | 5 Aeff (5 A); 30 Aeff (30 A) |
| Genauigkeit (max. kontinuierlicher Strom bei DC und 45...66 Hz) | ±1% ±10 mA (50 A); ±1% ±100 mA (300 A) | ±1% ±10 mA (50 A); ±1% ±100 mA (300 A) | ±1% ±10 mA (30 A); ±1% ±100 mA (150 A) | ±1% ±1 mA (5 A); ±1% ±10 mA (30 A) | ±1% ±1 mA (5 A); ±1% ±10 mA (30 A) |
| Kleinster messbarer Strom | 10 mA (50 A); 100 mA (300 A) | 10 mA (50 A); 100 mA (300 A) | 10 mA (30 A); 100 mA (150 A) | 1 mA (5 A); 10 mA (30 A) | 1 mA (5 A); 10 mA (30 A) |
| Rauschen (20-MHz-Begrenzung) | <1,5 mAeff (50 A); <12 mAeff (300 A) | <1,5 mAeff (50 A); <12 mAeff (300 A) | <1,5 mAeff (30 A); <10 mAeff (150 A) | <4 mASpitze-Spitze (5 A); <30 mASpitze-Spitze (30 A) | <4 mASpitze-Spitze (5 A); <30 mASpitze-Spitze (30 A) |
| Ausgangsempfindlichkeit | 1 V/10 A (50 A, 10X); 1 V/100 A (300 A, 100X) | 1 V/10 A (50 A, 10X); 1 V/100 A (300 A, 100X) | 1 V/10 A (30 A, 10X); 1 V/100 A (150 A, 100X) | 1 V/1 A (5 A, 1X); 1 V/10 A (30 A, 10X) | 1 V/1 A (5 A, 1X); 1 V/10 A (30 A, 10X) |
| Versorgung | DC 12 V | DC 12 V | |||
| Max. Leiterdurchmesser | 20 mm | 5 mm | |||
| Kabellänge | 2 m | 1 m | |||

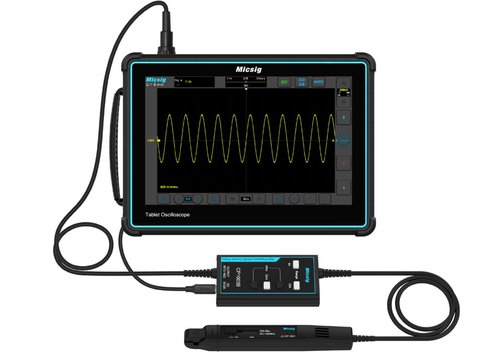

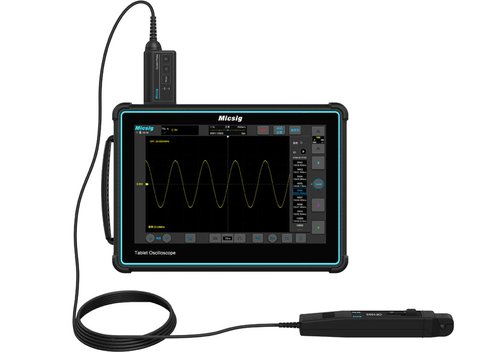

| Anschluss | Standard BNC interface | Standard BNC interface | |||
