MicSig DP-Serie Hochspannungs-Differenzialtastkopf
Bisherige Modelle solange verfügbar ▸finden Sie hier.

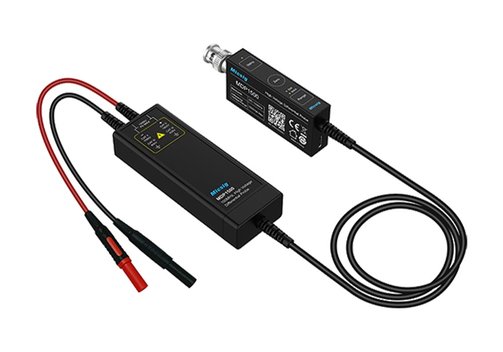

Micsig DP Hochspannungs-Differenzialtastköpfe
- Kompakte, differenzielle Hochspannungs-Tastköpfe mit BNC.
- Bandbreite 100 MHz oder 200 MHz.
- Max. Eingangsspannung bis 7000 VSpitze.
- Funktionen wir Ein-Knopf-Kalibrierung, Überlastungsalarm, Bereichs-Power-Off-Speicher, zwei Spannungsbereiche und ein hochohmiges, kapazitätsarmes Design zur Minimierung der Belastung.
- Die DP-Serie bietet eine starke Amplituden-Frequenz-Leistung und eine hohe Gleichtaktunterdrückungsrate.
- Die 5-MHz-Bandbreitenbegrenzungsfunktion hilft bei der Unterdrückung von Hochfrequenzrauschen und liefert klarere Signale.
- Die USB-Typ-C-Schnittstelle unterstützt die Datenkommunikation und ermöglicht den Anschluss an einen Computer zur Befehlssteuerung.
- Anwendungen:
- Floating-Messungen.
- Hochspannungsisolationsmessungen.
- Schaltnetzteil-Design.
- Leistungswandler-Design.
- Wechselrichter, USV-Stromversorgung.
- Schweiß-, Galvanisierungsstromversorgung.
- Elektronisches Vorschaltgerät-Design.
- Motorantriebs-Design.
- Induktionsheizung, Induktionsherd.
- CRT-Display-Design.
- Niederspannungs-Elektrogeräte.
- Elektronische Leistungs- und Elektroantriebsexperimente.
Modell-Übersicht
| Modell | DP700 | DP702 | DP1500 | DP1502 | DP3000 | DP3002 | DP7000 | DP7002 |
| Bandbreite | 100 MHz | 200 MHz | 100 MHz | 200 MHz | 100 MHz | 200 MHz | 100 MHz | 200 MHz |
| Max. differenzielle Eingangsspannung (DC+AC Spitze) | 70 V (20X) | 700 V (200X) | 150 V (50X) | 1500 V (500X) | 300 V (100X) | 3000 V (1000X) | 700 V (100X) | 7000 V (1000X) |
| Rauschen | Volle Bandbreite: 20X: ≤20 mVeff 200X: ≤90 mVeff | Volle Bandbreite: 50X: ≤50 mVeff 500X: ≤200 mVeff | Volle Bandbreite: 100X: ≤100 mVeff 1000X: ≤500 mVeff | Volle Bandbreite: 100X: ≤200 mVeff 1000X: ≤600 mVeff | ||||
| CMRR | DC : >-80 dB 100 kHz: >-60 dB 10 MHz: >-30 dB 100 MHz: >-26 dB | DC : >-80 dB 100 kHz: >-60 dB 10 MHz: >-30 dB 100 MHz: >-26 dB | DC : >-80 dB 100 kHz: >-60 dB 10 MHz: >-30 dB 100 MHz: >-26 dB | DC : >-80 dB 100 kHz: >-60 dB 10 MHz: >-30 dB 100 MHz: >-26 dB | ||||
| Verzögerungszeit | 11,7 ns (20X) 11,7 ns (200X) | 12,5 ns (50X) 12,1 ns (500X) | 11,7 ns (100X) 11,5 ns (1000X) | 12,5 ns(100X) 12,5 ns(1000X) | ||||
| Eingangsimpedanz | 6 MΩ/1,67 pF (differenziell) 3 MΩ/3,3 pF (jeder Eingang gegen Erde) | 13,2 MΩ/1,67 pF (differenziell) 6,6 MΩ/3,3 pF (jeder Eingang gegen Erde) | 30 MΩ/0,78 pF (differenziell) 15 MΩ/1,57 pF (jeder Eingang gegen Erde) | 120 MΩ/0,78 pF (differenziell) 60 MΩ/1,57 pF (jeder Eingang gegen Erde) | ||||
| Ausgangsimpedanz | 1 MΩ | 1 MΩ | 1 MΩ | 1 MΩ | ||||
| Genauigkeit (typisch) | ±2% (anpassbare Genauigkeit von 1%) | |||||||
| Versorgung | 5 VDC | |||||||
| Überlast-Anzeige | LED-Blitz, Summer | |||||||
| Abmessungen (LxBxH, mm) | 15 x 50 x 25 | |||||||
| Kabel-Länge | Eingangskabel 31 cm; Ausgangskabel 100 cm | |||||||
| Umgebungsbedingungen | Temperature 0...+40°C (Betrieb), rel. Luftfeuchtigkeit 5...85% (0...+40°C, Betrieb) | |||||||

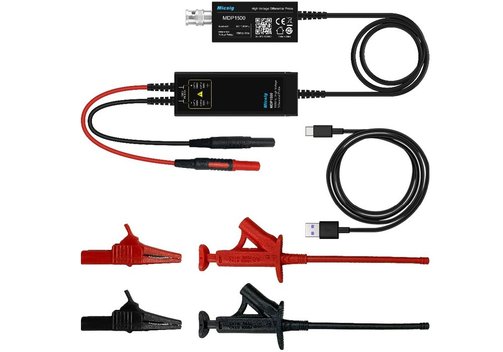

Lieferumfang: Differenzieller Hochspannungs-Tastkopf der Serie DP, 1 Paar ausziehbare Hakenzangen, 1 Paar Krokodilklemmen, 1 Paar Eingangsverlängerungskabel, Netzteil, BNC-Ausgangsleitung, USB-Leitung, Kurzanleitung.
Optionales Zubehör auf Anfrage: Explosionsgeschütztes Tastkopf-Gehäuse – stoßfest, vibrationsfest, bruchsicher, staubdicht, feuchtigkeitsbeständig.
