TekBox TBATT Einzel-Dämpfungsglieder
Modell-Übersicht

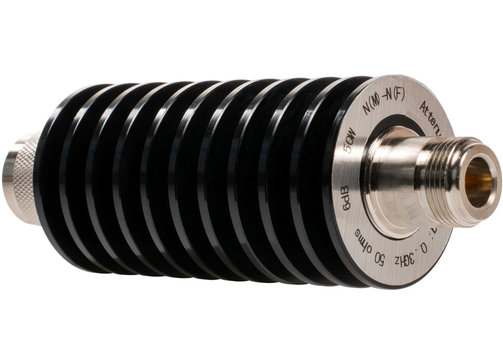

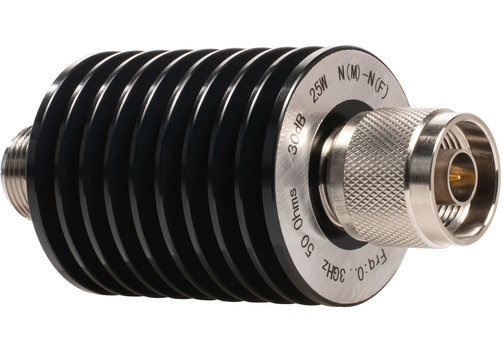

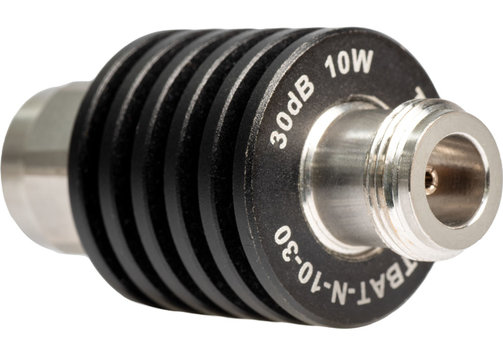

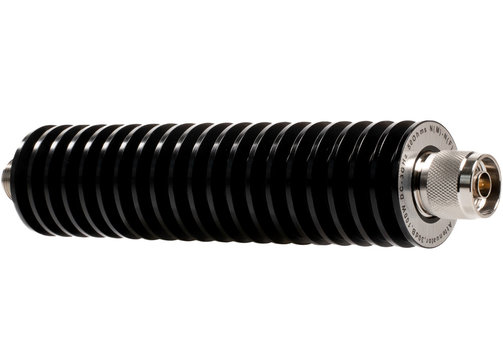

| Modell | TBATT-N-10-3 TBATT-N-10-6 TBATT-N-10-10 TBATT-N-10-20 TBATT-N-10-30 | TBATT-N-25-3 TBATT-N-25-6 TBATT-N-25-10 TBATT-N-25-20 TBATT-N-25-30 | TBATT-N-50-3 TBATT-N-50-6 TBATT-N-50-10 TBATT-N-50-20 TBATT-N-50-30 | TBATT-N-100-3 TBATT-N-100-6 TBATT-N-100-10 TBATT-N-100-20 TBATT-N-100-30 |
| HF-Anschluss | N-Stecker/N-Buchse | N-Stecker/N-Buchse | N-Stecker/N-Buchse | N-Stecker/N-Buchse |
| Frequenzbereich | DC...3 GHz | DC...3 GHz | DC...3 GHz | DC...3 GHz |
| VSWR | <1,3 | |||
| Toleranz | 3, 6, 10 dB: ±0.5 dB 20 dB: ±0.8 dB 30 dB: ±1 dB | 3, 6, 10 dB: ±0.5 dB 20 dB: ±0.8 dB 30 dB: ±1 dB | 3, 6, 10 dB: ±0.5 dB 20 dB: ±0.8 dB 30 dB: ±1 dB | 3, 6, 10 dB: ±0.5 dB 20 dB: ±0.8 dB 30 dB: ±1 dB |
| Nennleistung | 10 W | 25 W | 50 W | 100 W |
| Dämpfung | 3 dB, 6 dB, 10 dB, 20 dB, 30 dB | 3 dB, 6 dB, 10 dB, 20 dB, 30 dB | 3 dB, 6 dB, 10 dB, 20 dB, 30 dB | 3 dB, 6 dB, 10 dB, 20 dB, 30 dB |
