TekBox TBBCI1 aufschnappbarer Bulk-Strominjektions-Sensor
TekBox TBBCI1 aufschnappbarer Bulk-Strominjektions-Sensor

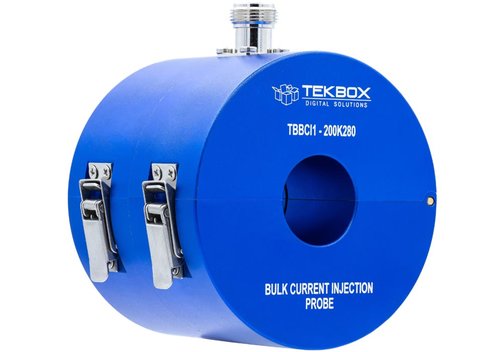

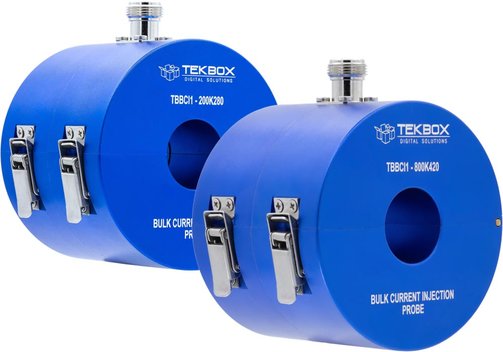

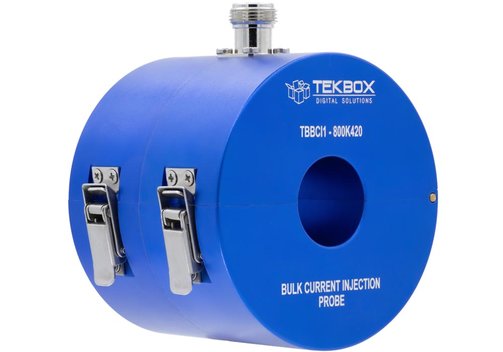

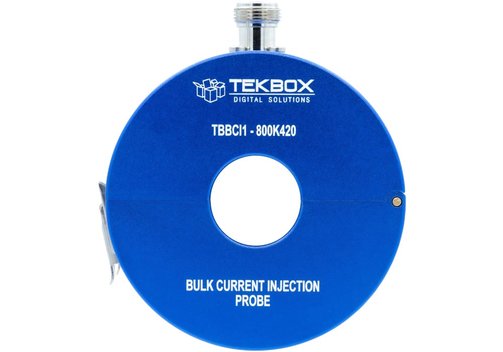

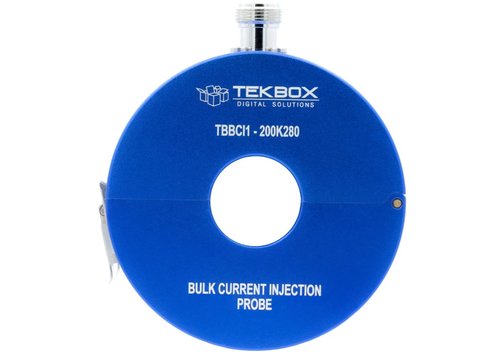

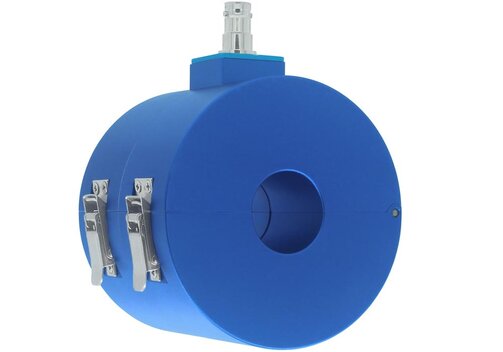

TekBox Modelle TBBCI1-200K280, TBBCI1-800K420, TBBCI1-300K420-HV
Die TBBCI1-200K280, TBBCI1-800K420 und TBBCI1-300K420-HV sind aufschnappbare Bulk-Strominjektionssonden für EMV-Vorkonformitätstests. Sie wurden in erster Linie für die Prüfung der leitungsgebundenen Störfestigkeit im Frequenzbereich 150 kHz...230 MHz gemäß der Norm IEC/EN 61000-4-6 (TBBCI1-200K280) oder im Frequenzbereich 10 kHz...450 MHz (TBBCI1-800K420) entwickelt, TBBCI1-300K420-HV für 10 kHz...500 MHz.
Modell-Übersicht
| Modell | TBBCI1-200K280 | TBBCI1-800K420 | TBBCI1-300K420-HV |
| Konformität | IEC/EN 61000-4-6 Einfügungsdämpfungsspezifikation für BCI-Klemmen | ISO 11452-4; IEC/EN 61000-4-6 Einfügungsdämpfungsspezifikation für BCI-Klemmen über 250 kHz | ISO 11452-4; MIL-STD-461 CS114, GJB 151B-2013, DO-160 |
| Charakterisierter Frequenzbereich | 10 kHz...300 MHz | 10 kHz...500 MHz | 10 kHz...500 MHz |
| Einfügedämpfung | 8 dB typisch; 50 Ω System (100 Ω Schleifenimpedanz) | 5 dB typisch; 50 Ω System (100 Ω Schleifenimpedanz) | 5 dB typ.; 50 Ω System (100 Ω Schleifenimpedanz) |
| Übertragungsimpedanz | 26 dB Ω typ.; 50 Ω System (100 Ω Schleifenimpedanz) | 29 dB Ω typ.; 50 Ω System (100 Ω Schleifenimpedanz) | 29 dB Ω typ.; 50 Ω System (100 Ω Schleifenimpedanz) |
| Belastbarkeit | Einspeisung der Stufen 1, 2, 3 und der Belastungsstufe X bis zu 30 V, 150 Ω Prüfaufbau nach IEC/EN 61000-4-6 | Einspeisung der Schärfegrade I, II, III, IV nach ISO 11452 und der vom Kunden angegebenen Stufe V bis zu 350 mA | Kann Schweregrade I, II, III und IV gemäß ISO 11452 sowie den vom Kunden festgelegten Schweregrad V bis 350 mA einspeisen |
| Max. Kerntemperatur | 80°C | 80°C | 80°C |
| Steckertyp | N-Buchse | N-Buchse | BNC-SHV Stecker |
| Abmessungen | Öffnungsdurchmesser 27 mm, Außendurchmesser 92 mm, Höhe 76 mm, Gewicht 1,2 kg | Öffnungsdurchmesser 27 mm, Außendurchmesser 92 mm, Höhe 76 mm, Gewicht 1,2 kg | Öffnungsdurchmesser 27 mm, Außendurchmesser 92 mm, Höhe 76 mm, Gewicht 1,2 kg |
Angaben zur Produktsicherheit:
Hersteller:
TekBox Digital Solutions Vietnam Co. Ltd., Saigon Hi-Tech Park, Factory 4, 4F, Lot I-3B-1, N6 Street, Thu Duc City, 700 000 Ho Chi Minh City/VNM
www.tekbox.com
Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
