TekBox TBMDA-BCI25 Modulierter Breitband-Leistungsverstärker
Vorteile des TBMDA-BCI25 Verstärkers für die Prüfung der leitungsgebundenen Störfestigkeit
- Frequenzbereich 1 bis 400 MHz.
- 1-dB-Kompressionspunkt bis 30 W.
- Eingebauter AM/PM-Modulator ermöglicht die Verwendung von Tracking-Generatoren als Signalquelle.
TekBox TBMDA-BCI25 Modulierter Breitband-Leistungsverstärker

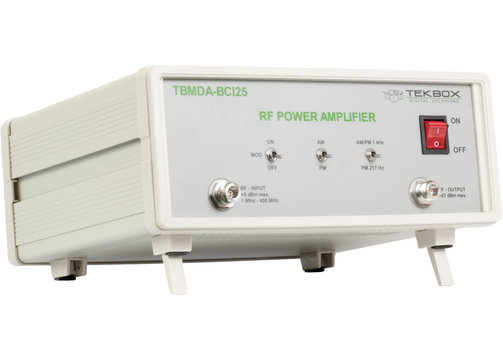

Die TekBox TBMDA-BCI25 ist ein modulierter Verstärker, der die notwendige Bandbreite und Modulation für leitungsgebundene Störfestigkeitsprüfungen mit BCI-Sonden nach ISO 11452-4 in einem Frequenzbereich von 1 bis 400 MHz bietet. Der Verstärker ist so konzipiert, dass er von Signal-Generatoren oder Tracking-Generatoren von Spektrum-Analysatoren betrieben werden kann. Mit einem 1-dB-Kompressionspunkt bis 30 W im Bereich 1...400 MHz kann er Testpegel bis 400 mA erzeugen. Ein eingebauter AM/PM-Modulator ermöglicht die Verwendung von Tracking-Generatoren als Signalquelle. Die TBMDA-BCI25 hat eine ausreichende Verstärkung, um die maximale Ausgangsleistung mit 0 dBm zu erreichen, die von einem Spektrumanalysator-Tracking-Generator bereitgestellt wird.
Neben 1 kHz, 80% AM, bietet die TekBox TBMDA-BCI25 auch eine eingebaute Modulationsmöglichkeit zur Erzeugung von PM-Signalen mit 1 kHz und 50% Tastverhältnis. Im PM-Modus kann die TBMDA-BCI25 auch ein 217-Hz-Signal mit 12,5% Tastverhältnis erzeugen, um das TDMA-Rauschen eines Mobiltelefons zu simulieren.

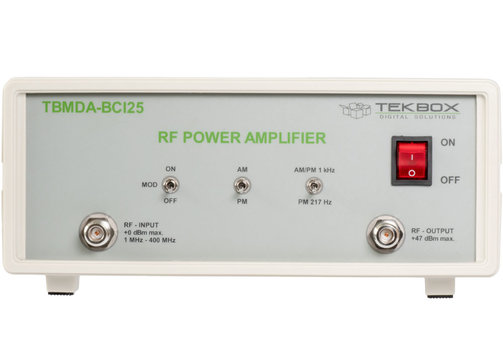

- CW-Verstärker (Modulation aus).
- 1 kHz, 80% AM-Modulation.
- 1 kHz, 50% Tastverhältnis Pulsmodulation.
- 217 Hz, 12,5% Tastverhältnis Pulsmodulation.
- Frequenzbereich 1...400 MHz.
- Anwendung
- Universal-Breitband-HF-Leistungsverstärker.
- Breitband-HF-Leistungsverstärker für leitungsgebundene Störfestigkeitsprüfungen zur Ansteuerung von BCI-Sonden.
- Breitband-HF-Leistungsverstärker für gestrahlte Störfestigkeitsprüfungen, zur Ansteuerung von Nahfeldsonden.
- Breitband-HF-Leistungsverstärker für die Prüfung der gestrahlten Störfestigkeit, zur Ansteuerung von TEM-Zellen.
Modell-Übersicht
| Modell | TBMDA-BCI25 | |
| Frequenzbereich | 1...400 MHz | |
| Kleinsignal-Verstärkung | 47 dB typ. | |
| Flachheit der Verstärkung | 1...400 MHz/Pin = -3 dBm | 1,5 dB typ. |
| Gesättigte Ausgangsleistung | 1 MHz/Pin = 0 dBm | 45,1 dBm (32,.2 W) typ. |
| 10 MHz/Pin = 0 dBm | 45,2 dBm (33 W) typ. | |
| 50 MHz/Pin = 0 dBm | 45,9 dBm (38,6 W) typ. | |
| 100 MHz/Pin = 0 dBm | 45,7 dBm (37,5 W) typ. | |
| 150 MHz/Pin = 0 dBm | 46,2 dBm (41,2 W) typ. | |
| 200 MHz/Pin = 0 dBm | 45,6 dBm (36,1 W) typ. | |
| 250 MHz/Pin = 0 dBm | 46,3 dBm (42,5 W) typ. | |
| 300 MHz/Pin = 0 dBm | 46 dBm (39,7 W) typ. | |
| 350 MHz/Pin = 0 dBm | 45,8 dBm (37,8 W) typ. | |
| 400 MHz/Pin = 0 dBm | 45 dBm (31,6 W) typ. | |
| 1 dB Ausgangs-Kompressionspunkt | 1 MHz | 44,1 dBm typ. (Pin: -4 dBm) |
| 10 MHz | 44,6 dBm typ. (Pin: -3 dBm) | |
| 50 MHz | 45,3 dBm typ. (Pin: -2 dBm) | |
| 100 MHz | 45,2 dBm typ. (Pin: -1 dBm) | |
| 150 MHz | 45,2 dBm typ. (Pin: -2 dBm) | |
| 200 MHz | 45,2 dBm typ. (Pin: -1 dBm) | |
| 250 MHz | 45,6 dBm typ. (Pin: -2 dBm) | |
| 300 MHz | 45,1 dBm typ. (Pin: -2 dBm) | |
| 350 MHz | 44,8 dBm typ. (Pin: -2 dBm) | |
| 400 MHz | 43,6 dBm typ. (Pin: -4 dBm) | |
| Harmonische | 2-te Harmonische, 100 MHz, Pout = 45,7 dBm: | <–23 dBc typ. |
| 2-te Harmonische, 100 MHz, Pout = 40 dBm: | <–29 dBc typ. | |
| 3-te Harmonische, 100 MHz, Pout = 45,7 dBm: | <–12 dBc typ. | |
| 3-te Harmonische, 100 MHz, Pout = 40 dBm: | <–19 dBc typ. | |
| Harmonische Gesamtverzerrungn | 8,6% bei 100 MHz, Pout = 37 dBm typ. 12,1% bei 100 MHz, Pout = 40 dBm typ. 17,6% bei 100 MHz, Pout = 43 dBm typ. 25% bei 100 MHz, Pout = 45,7 dBm typ. | |
| Ausgangs-Third-Order-Intercept-Punkt | 49 dBm, bei 100 MHz, Δf = 2 MHz, typ. | |
| Interne Modulationsfrequenz | AM | 1 kHz ±20% |
| PM | 1 kHz ±20%, 217 Hz ±20% Tastverhältnis 50% ±10% bei 1 kHz; 12,5% ±20% bei 217 Hz | |
| Max. Eingangsleistung | +0 dBm | |
| Eingang/Ausgang | 50 Ω, N-Buchse | |

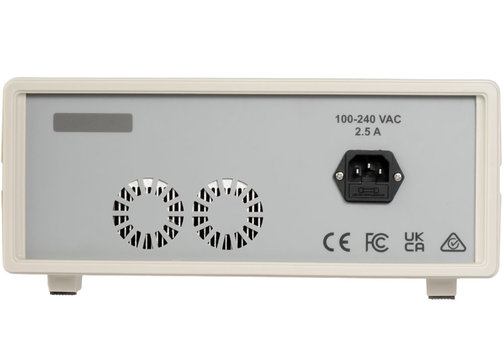

| Versorgung | Versorgungsspannungs-Bereich 110...240 V; Leistungsaufnahme 108 W bei 220 V | |
| Betriebstemperatur-Bereich | -20...50°C | |
