Vorteile des TekBox TBFL1 Kombi-Transientenbegrenzers, Dämpfungsglieds und Hochpassfilters

  • Transientenbegrenzer für leitungsgebundenen Rauschmessungen.
  • Frequenzbereich 9 kHz bis 600 MHz.
  • Maximale kontinuierliche HF-Eingangsleistung 5 W (+37 dBm) im Band.

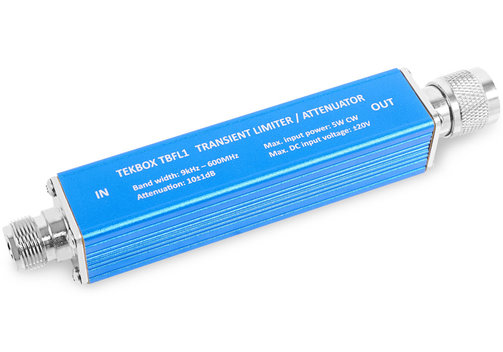

TekBox TBFL1 Transientenbegrenzer

Der TekBox TBFL1 ist ein kombinierter Transientenbegrenzer, Dämpfungsglied und Hochpassfilter. Der TBFL1 bietet optimalen Schutz für die Eingänge von Spektrum-Analysatoren oder Messempfängern bei leitungsgebundenen Rauschmessungen oder anderen Messungen, bei denen die Eingangspegel nicht mit Sicherheit vorhergesagt werden können oder bei denen es zu unbeabsichtigten Übersteuerungen kommen kann. Dank eines Aufbaus mit Pin- und Schottky-Dioden in Kombination mit einem mehrstufigen 10-dB-Dämpfungsglied kann der TBFL1 einem kontinuierlichen HF-Eingangspegel von bis zu 5 W/37 dBm) standhalten. Eine Gasentladungsröhre bietet zusätzlichen Schutz gegen Hochspannungstransienten. Darüber hinaus unterdrückt ein 9-kHz-Hochpassfilter Oberschwingungen der Netzversorgungsspannung. Mit einer Begrenzungsschwelle von +11  dBm und einem flachen Frequenzgang von 9 kHz bis 600 MHz kann der Limiter TBFL1 als Schutzgerät für den gesamten Bereich der leitungsgebundenen Störungsmessungen und in vielen anderen Anwendungen eingesetzt werden.

  • Frequenzbereich 9 kHz...600 MHz.
  • Dämpfung 10 dB -0,5/±1,2 dB in-band (9 kHz...600 MHz).
  • Dämpfung HP-Filter >30 dB bei 2 kHz.
  • Maximale kontinuierliche HF-Eingangsleistung: 5 W (+37 dBm) in-band.
  • Maximale DC-Eingangsspannung ±20 V.
  • Eingangsanpassung, linearer Betriebsbereich 9  kHz...600 MHz <-16 dB.
  • Ausgangsanpassung, linearer Betriebsbereich 9 kHz...600 MHz <-23 dB.
  • Linearer Betriebsbereich bis 0 dBm Eingangspegel, in-band.
  • Begrenzungsschwelle +11 dBm bei 37 dBm Eingangspegel.
  • Eingangsstecker N-Buchse, Ausgangsstecker N-Stecker.
  • Abmessungen (mm): 156 x 26 x 26; 170 g.
  • Anwendungen:
    • Allzweck-HF-Transientenbegrenzer.
    • Transientenbegrenzer für den Aufbau von leitungsgebundenen Rauschmessungen.
