TekBox TBMDA1, TBMDA2 modulierte Breitband-Treiber- und Leistungs-Verstärker
ab €
386,75
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Dateien/Downloads
Vorteile der TekBox TBMDA Serie modulierte Breitband-Treiber-Verstärker
- Kostengünstige Verstärker für die Störfestigkeitsprüfung von elektronische Baugruppen und Produkte.
- Signalquelle für Immunitätstests, Nahfeldsonden, TEM-Zellen.
- 80% AM-Modulation, 50% Tastverhältnis-Pulsmodulation bei 1 kHz und 12,5% Tastverhältnis-Pulsmodulation bei 217 Hz.

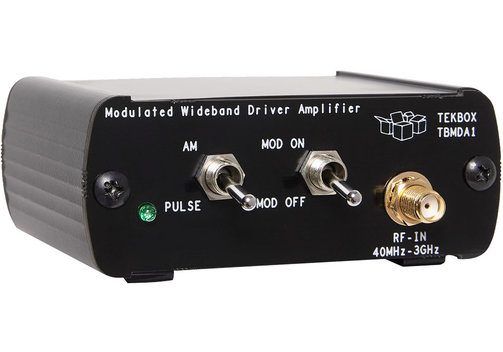

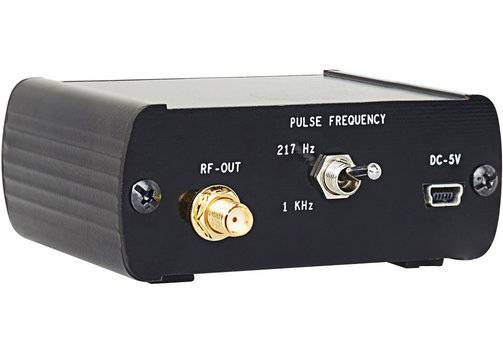

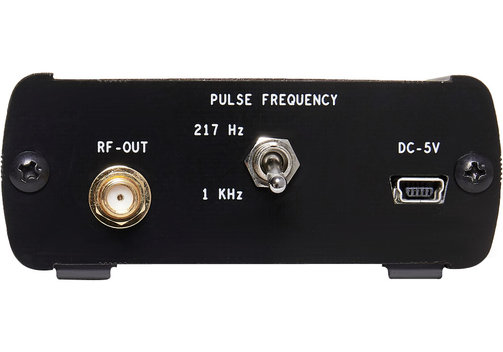

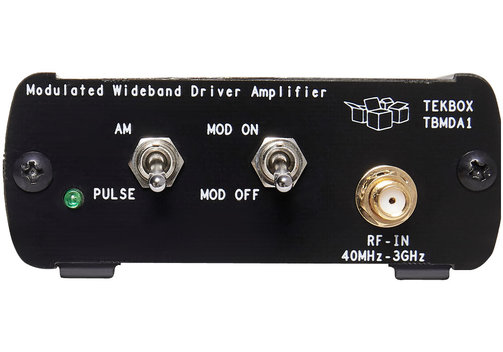

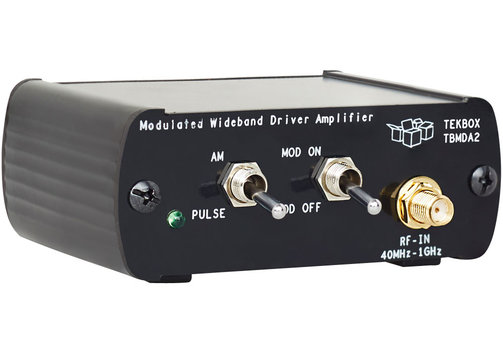

TekBox TBMDA1, TBMDA2 modulierte Breitband-Treiber- und Leistungs-Verstärker
Die modulierten Breitband-Verstärker der TekBox TBMDA-Serie bilden eine kostengünstige Signalquelle für die Störfestigkeitsprüfungen von elektronischen Baugruppen und Produkten. Die Verstärker können durch den Tracking-Generator-Ausgang von Spektrum-Analysatoren getrieben werden. Es sind 4 Modelle mit unterschiedlichen Frequenzbereichen und technischen Spezifikationen erhältlich.
Modell-Übersicht
| Modell | TBMDA1 | TBMDA2 |
| Eingang/Ausgang | 50 Ω, SMA-Buchse | 50 Ω, SMA-Buchse |
| Versorgungsspannung | Nominal 5 V, typ. 235 mA, Mini-USB-B-Anschluss; max. 5,5 V | Nominal 5 V, typ. 700 mA, Mini-USB-B-Anschluss; max. 5,5 V |
| Eingangsleistung | max. +9 dBm | max. -8 dBm kontinuierlich, 0 dBm bei 25°C für 5 min max. |
| 1 dB Ausgangskompressionspunkt | bei 40 MHz: +21,5 dBm bei 2 GHz: +22,5 dBm | bei 10 MHz: +24 dBm typ. bei 100 MHz: +27 dBm typ. bei 1 GHz: +27 dBm typ. bei 1,5 GHz: +26,5 dBm typ. |
| Ausgangsinterceptpunkt 3. Ordnung | bei 40 MHz: +39 dBm bei 2 GHz: +42 dBm | n.s. |
| Frequenzbereich | 20 MHz...3 GHz | 10 MHz...1,5 GHz |
| Weitere Spezifikationen | Rückwärtsisolation S12 -45 dB. Rauschzahl 3...4 dB | Harmonische <–30 dBc typ. |
| Interne Modulationsfrequenz AM | 1 kHz ±10% | 1 kHz ±10% |
| Interne Modulationsfrequenz PM | 1 kHz ±10%, 217 Hz ±20% | 1 kHz ±10%, 217 Hz ±20% |
| Tastverhältnis PM | 50% ±10% bei 1 kHz; 12,5% ±20% bei 217 Hz | 50% ±10% bei 1 kHz; 12,5% ±20% bei 217 Hz |
| Verstärkung | 25 MHz: 21,6 dB 50 MHz: 24,9 dB 100 MHz: 25,5 dB 500 MHz: 25,6 dB 1 GHz: 24,9 dB 1,5 GHz: 24,1 dB 2 GHz: 22,2 dB 2,5 GHz: 22,8 dB 3 GHz: 25,8 dB | 10 MHz: 44,2 dB 25 MHz: 46,3 dB 100 MHz: 46,7 dB 200 MHz: 46,6 dB 300 MHz: 45,3 dB 400 MHz: 44,2 dB 500 MHz: 43,8 dB 600 MHz: 42,9 dB 700 MHz:41,7 dB 800 MHz: 39,6 dB 900 MHz: 40,1 dB 1 GHz: 39,3 dB 1,1 GHz: 38,5 dB 1,2 GHz: 37,3 dB 1,3 GHz: 36,8 dB 1,4 GHz: 35,9 dB 1,5 GHz:34,8 dB |
