TekBox Modelle TBPCP1, TBPCP2, TBPCP3, TBPCP4, bis 200 MHz

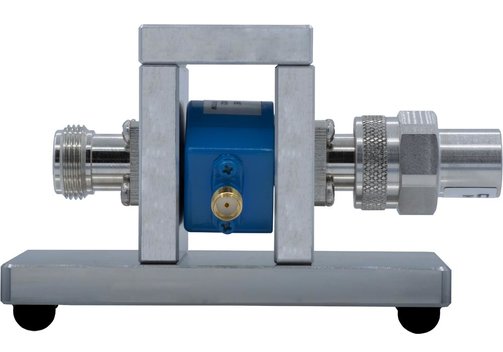

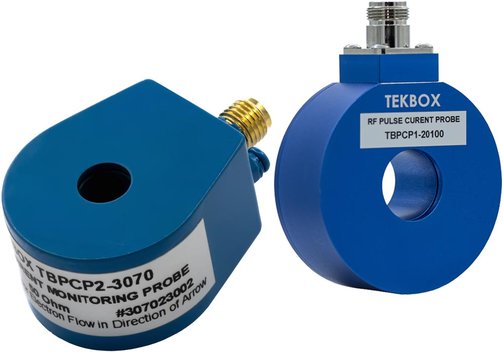

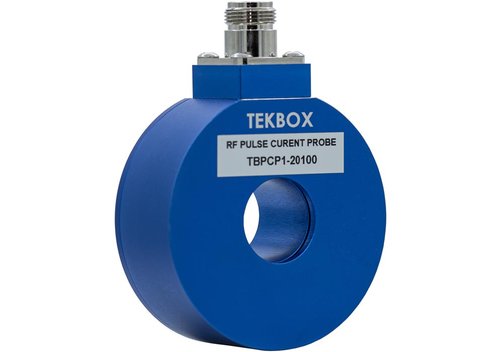

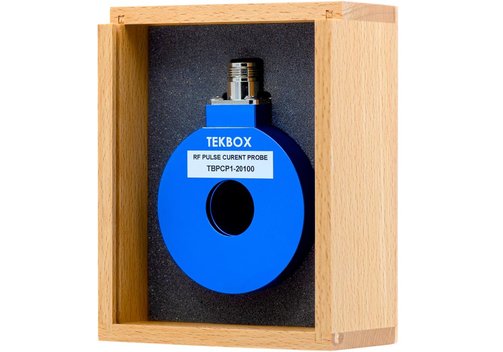

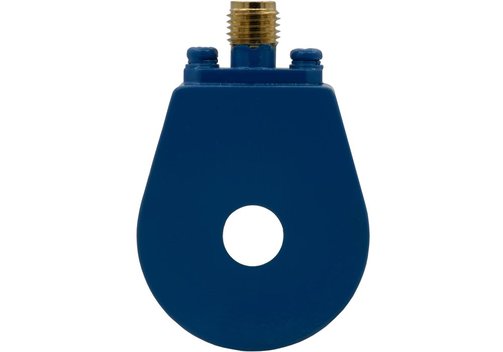

Die TekBox TBPCP1-20100-, TBPCP2-3070, TBPCP3- und TBPCP4-Serien sind HF-Impulsstrom-Überwachungssonden. Die Sonden haben einen sehr flachen Frequenzgang, zum Beispiel von 20 Hz bis 100 MHz (TBPCP1-20100) bzw. 30 Hz bis 70 MHz (TBPCP2-3070), charakterisiert über den Frequenzbereich von 1 Hz bis 200 MHz. Die Sonden werden typischerweise für die Überwachung von Stoß- oder HF-Pulsströmen im Zeitbereich eingesetzt, im Gegensatz zu HF-Stromüberwachungssonden für EMV-Anwendungen, die für Messungen im Frequenzbereich verwendet werden.
- Sehr flacher Frequenzgang (s. Tabelle unten).
- Charakterisiert über einen Frequenzbereich bis 100 oder 200 MHz.
- Apertur je nach Modell zwischen 5,5 und 46 mm.
Modell-Übersicht

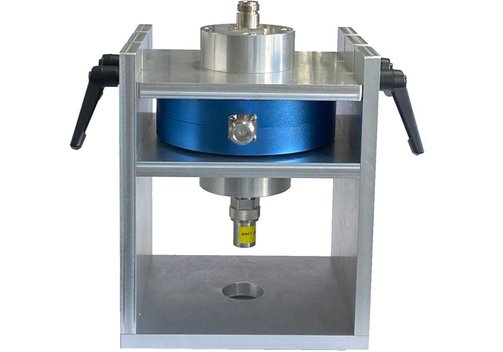

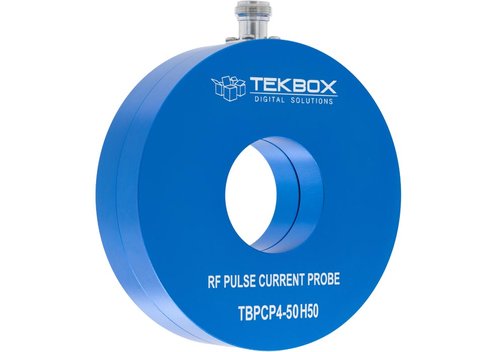

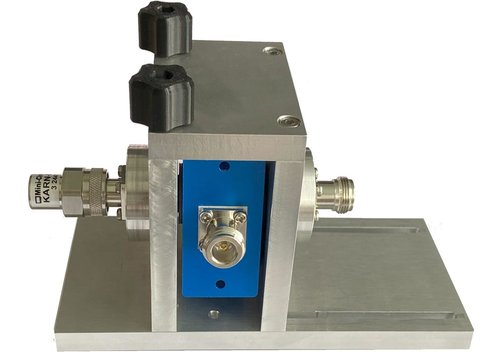

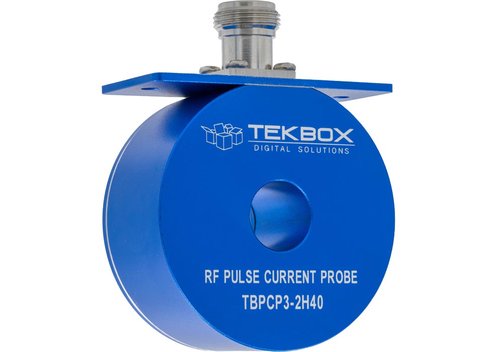

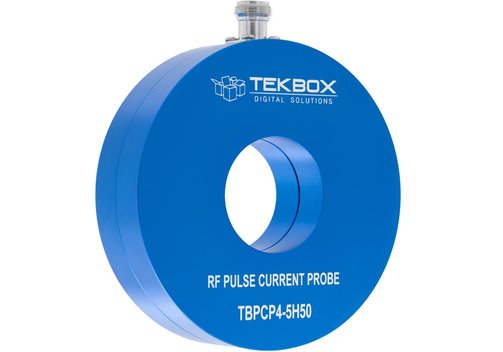

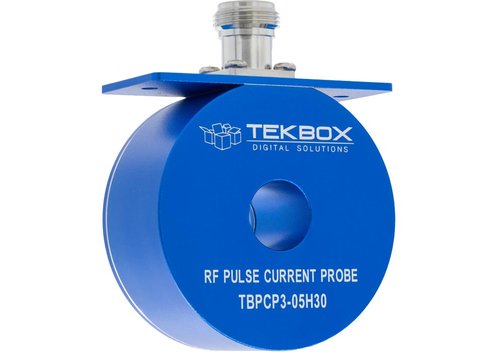

| Modell | TBPCP1-20100 | TBPCP2-3070 | TBPCP3-2H40 | TBPCP3-05H30 | TBPCP3-20H70 | TBPCP3-100H80 | TBPCP4-1H30 | TBPCP4-5H50 | TBPCP4-50H50 | TBPCP4-100H60 |
| Frequenzbereich | 1 Hz...200 MHz | 1 Hz...200 MHz | 0,1 Hz...100 MHz | 0,1 Hz...100 MHz | 0,1 Hz...100 MHz | 0,1 Hz...100 MHz | 0,1 Hz...100 MHz | 0,1 Hz...100 MHz | 1 Hz...100 MHz | 1 Hz...100 MHz |
| 3-dB-Bandbreite (gemessen in eine 50 + 50-Ω-Schleife) | 20 Hz...100 MHz | 30 Hz...70 MHz | 2 Hz...40 MHz | 0,5 Hz...30 MHz | 20 Hz...70 MHz | 100 Hz...80 MHz | 1 Hz...30 MHz | 5 Hz...50 MHz | 50 Hz...50 MHz | 130 Hz...60 MHz |
| Öffnungs-Durchmesser | 25 mm | 5,5 mm | 15 mm | 15 mm | 15 mm | 15 mm | 46 mm | 46 mm | 46 mm | 46 mm |
| Äußerer Durchmesser | 76 mm | 27 mm | 61 mm | 61 mm | 61 mm | 61 mm | 124 mm | 124 mm | 124 mm | 124 mm |
| Höhe | 31 mm | 19 mm | ||||||||
| Gewicht | 320 g | 60 g | ||||||||
| Anschluss-Typ | N-Buchse | SMA-Buchse | N-Buchse; inkl. Koaxial-Adapter zu BNC-Buchse | |||||||
| Übertragungsimpedanz | In 50-Ω Last: -20 dBΩ; 0,1 V/A in High-Z: 0,2 V/A | In 50-Ω Last: -26 dBΩ; 0,05 V/A in High-Z: 0,1 V/A | In 50-Ω Last: -20 dBΩ; 0,1 V/A in High-Z: 0,2 V/A | In 50-Ω Last: -26 dBΩ; 0,05 V/A in High-Z: 0,1 V/A | In 50-Ω Last: -12 dBΩ; 0,25 V/A in High-Z: 0,5 V/A | In 50-Ω Last: -6 dBΩ; 0,5 V/A in High-Z: 1 V/A | In 50-Ω Last: -26 dBΩ; 0,05 V/A in High-Z: 0,1 V/A | In 50-Ω Last: -20 dBΩ; 0,1 V/A in High-Z: 0,2 V/A | In 50-Ω Last: -12 dBΩ; 0,25 V/A in High-Z: 0,5 V/A | In 50-Ω Last: -6 dB?Ω; 0,5 V/A in High-Z: 1 V/A |
| Strom-Daten | CW Primärer Effektiv-AC-Strom in Bezug auf die Verlustleistung der internen Widerstände: 300 A. Primärer Einzel-Impuls-Strom in Bezug auf die Nennwerte der internen Widerstandsimpulsströme: 900 A bei 100 ms Pulsbreite; 3000 A bei 1 ms Pulsbreite | Primärer Effektiv-AC-Strom in Bezug auf die Verlustleistung der internen Widerstände: 40 A. Primärer Einzel-Impuls-Strom in Bezug auf die Nennwerte der internen Widerstandsimpulsströme: 200 A bei 100 ms Pulsbreite; 400 A bei 1 ms Pulsbreite. Max. Strom Zeit Produkt: 0,01 Ampere-Sekunden | Max. Effektiv-AC-Strom: 40 A; max. Impuls-Strom: 2000 A; Strom-Zeit-Produkt: 0,1 Ampere-Sekunden | Max. Effektiv-AC-Strom: 55 A; max. Impuls-Strom: 5000 A; Strom-Zeit-Produkt: 0,25 Ampere-Sekunden | Max. Effektiv-AC-Strom: 8 A; max. Impuls-Strom: 1500 A; Strom-Zeit-Produkt: 0,03 Ampere-Sekunden | Effektiv-AC-Strom: 3 A; max. Impuls-Strom: 600 A; Strom-Zeit-Produkt: 0,007 Ampere-Sekunden | Max. Effektiv-AC-Strom: 100A; max. Impuls-Strom: 5000 A; Strom-Zeit-Produkt: 0,7 Ampere-Sekunden | Max. Effektiv-AC-Strom: 65 A; max. Impuls-Strom: 3500 A; Strom-Zeit-Produkt: 0,4 Ampere-Sekunden | Max. Effektiv-AC-Strom: 20 A; max. Impuls-Strom: 2500 A; Strom-Zeit-Produkt: 0,1 Ampere-Sekunden | Max. Effektiv-AC-Strom: 10 A; max. Impuls-Strom: 1000 A; Strom-Zeit-Produkt: 0,02 Ampere-Sekunden |
| Max. Kerntemperatur | 80°C | |||||||||
