Presseinfos 2021-Q3

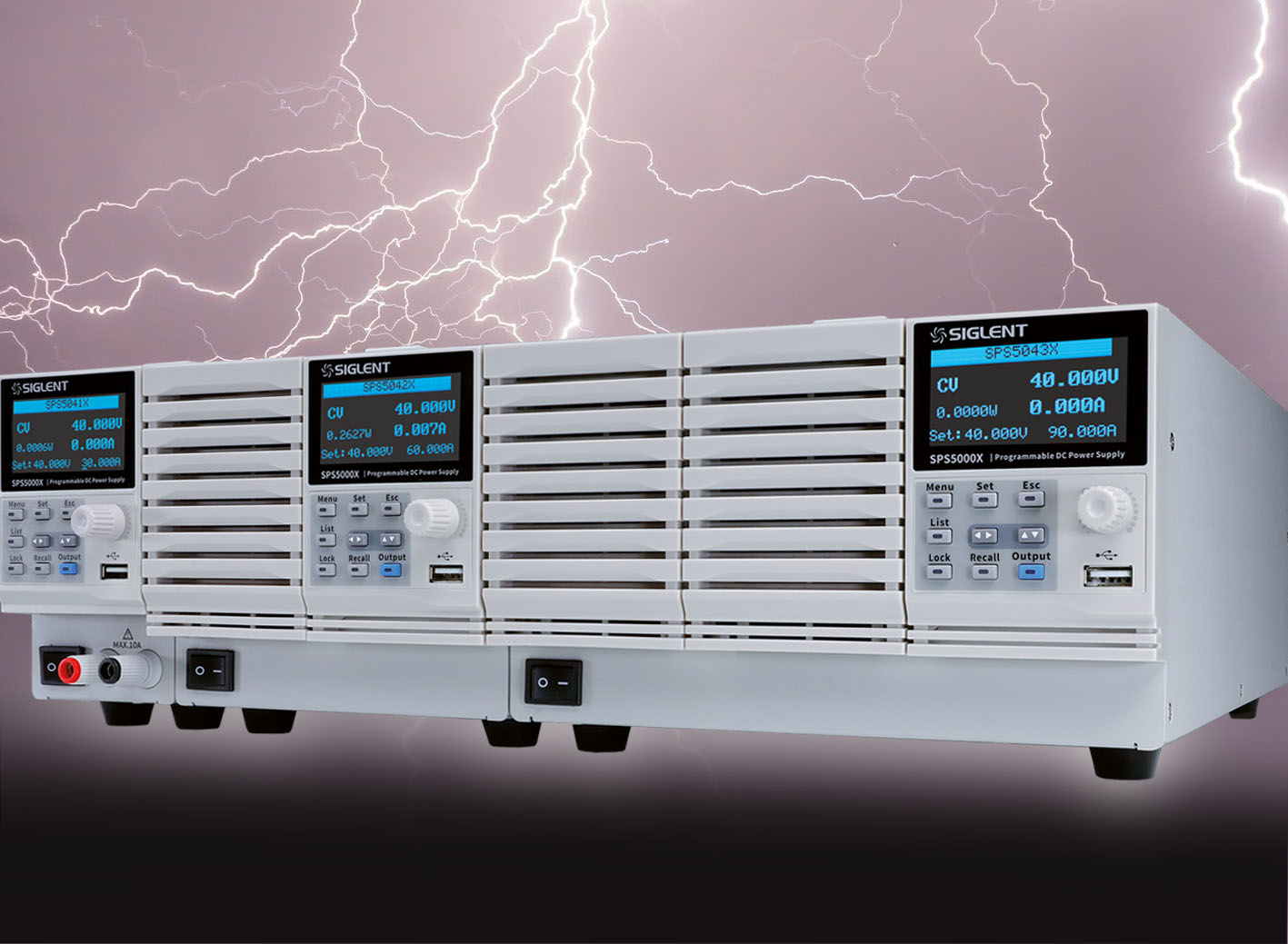

Siglent SPS5000X bei Meilhaus Electronic erhältlich

Programmierbare Weitbereich-Schaltnetzteile mit 1, 2, 3 Kanälen

Pressetext:

Alling, September 2021 - Die Geräte der Serie Siglent SPS5000X sind programmierbare DC-Schaltnetzteile mit ein, zwei oder drei Kanälen. Sie bieten einen weiten Ausgangsleistungsbereich bis 1080 W (gesamt) und Ausgangsspannungen bis zu 160 V. Alle Modelle verfügen über Schutzmodi (Überspannung, Überstrom, Übertemperatur, geringe Leistung) und Prioritätsmodi (Konstantspannung und Konstantstrom). Die Stromversorgungen können in Reihe (2 Geräte) oder parallel (3 Geräte) geschaltet werden, um die Anforderungen von 0...320 V und 0...270 A zu erfüllen, mit einer maximalen kombinierten Leistung von 3240 W. Die Geräte der Serie Siglent SPS5000X sind die ideale Wahl für eine Vielzahl von anspruchsvollen Anwendungen, wie z. B. in der kommerziellen Industrie, im Bildungswesen, in der Energie- und Stromerzeugung, im Labor für allgemeine Tests, in der LED-Beleuchtungsindustrie und in der Automobilelektronik.

Mit der neuen SPS5000X Serie erweitert Siglent sein Produktspektrum im Bereich der Leistungselektronik. Die programmbierbaren DC-Schaltnetzteile sind mit ein, zwei oder drei Kanälen ausgestattet. Sie bieten eine Gesamt-Nennausgangsleistung von 180 W, 360 W, 720 W oder 1080 W und eine Nennausgangsspannung von 40 V, 50 V, 80 V oder 160 V. Der Anwender hat die Möglichkeit, aus zehn verschiedenen Kombinationen von Strom und Spannung das passende Modell zu wählen (der maximale Ausgangsstrom kann bis zu 90 A betragen, die maximale Ausgangsspannung 160 V). Die Netzteile können zudem in Reihe (zwei Geräte) oder parallel (drei Geräte) geschaltet werden, um die Anforderungen von 0...320 V und 0...270 A zu erfüllen. Die maximal kombinierte Leistung beträgt dann 3240 W.

Die Geräte der SPS5000X-Serie verfügen über einen Modus mit konstanter Ausgangsleistung, in dem der Spannungs- und Strombereich automatisch umgeschaltet wird, um Spannung und Strom zu maximieren, ohne die Ausgangsleistung des Netzteils zu beeinträchtigen. Dieser Modus ermöglicht es der Stromversorgung, bei niedrigerem Strom eine höhere Ausgangsspannung und bei niedrigerer Spannung einen höheren Ausgangsstrom bereitzustellen. Im Vergleich zum herkömmlichen rechteckigen Ausgangsbereich der meisten Netzteile bieten die neuen Netzteile der SPS5000X-Serie so einen breiteren Spannungs- und Stromausgangsbereich, was wiederum die Einsatzmöglichkeiten erheblich erhöht.

Die SPS5000X-Serie unterstützt außerdem eine benutzerdefinierte, einstellbare Anstiegs- und Abfallrate von Spannung/Strom, um die Leistung des zu prüfenden Objekts bei Änderungen von Spannung/Strom zu überprüfen. Mit dieser Funktion lassen sich Schäden am DUT verhindern, die durch Einschaltströme verursacht werden, etwa beim Testen von kapazitiven Stromabsorptionsvorrichtungen.

Neben CV- und CC-Modi sind die Netzteile der SPS5000X-Serie auch mit einem Spannungsprioritätsmodus und einem Stromprioritätsmodus ausgestattet. Außerdem sind die Schaltnetzteile SPS5000X im Gegensatz zu Trafo-Netzteilen kleiner und leichter und verfügen zudem über einen besseren Wirkungsgrad.

Alle Geräte der neuen Serie sind mit einem 6,1 cm OLED-Display mit hoher Helligkeit und 170° -Betrachtungswinkel ausgestattet. Dazu kommen Standard-Schnittstellen wie USB Host and Device, Ethernet/LAN eine analoge Steuerschnittstelle sowie ein optionales USB-zu-GPIB-Modul. Ein eingebetteter Web-Server ermöglicht die Fernsteuerung über einen Web-Browser, ohne dass Treiber oder Software erforderlich sind.

Erhältlich sind die Geräte der Siglent SPS5000X-Serie im Webshop unter www.meilhaus.de.

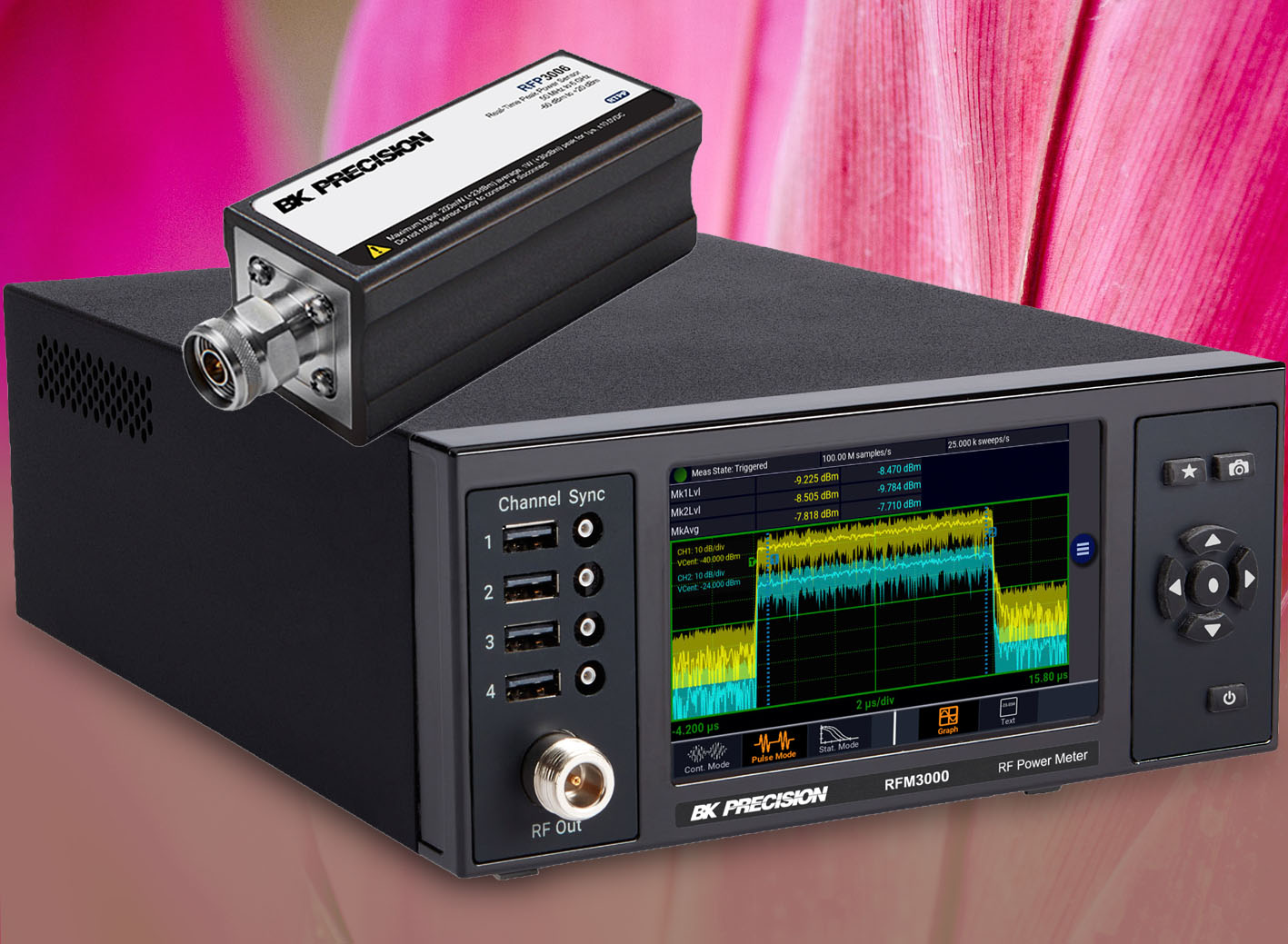

Leistungsmessgerät mit Sensoren für HF

B+K Precision RFM3000-Serie/RFP3000-Serie

Pressetext:

Alling, September 2021 - Bei den Geräten der neuen Serien RFM3000 und RFP3000 von B+K Precision handelt es sich um HF-Leistungsmessgeräte (zwei- und vierkanalig) und die dazugehörigen USB-Echtzeit-HF-Leistungssensoren. Die beiden Serien arbeiten in Kombination und ermöglichen so den Einsatz auch ohne zusätzlichen Computer. Das Tischgerät unterstützt die Erfassung, Anzeige und Analyse von Spitzen- und Durchschnitts-HF-Leistung (Peak/Average) sowohl im Zeit- als auch im Statistikbereich. Die Bedienung erfolgt über ein intuitives Multi-Touch-Display. Zwei Marker auf dem Bildschirm können über eine Wellenform gezogen werden, um weitere Messdetails zu erhalten. Die HF-Leistungssensoren bieten beste Videobandbreite, Anstiegszeiten und Zeitauflösung, mit der erweiterten Hardware-Triggerung erfassen sie selbst flüchtigste Signale. Mit den nützlichen Trigger-Optionen und Kanal-Synchronisations-Einstellungen ist die Gerätekombination der Serien RFM3000 und RFP3000 das perfekte Toolset für die Arbeit mit Mehrkanalmessungen.

Die Geräte der RFM3000-Serie sind HF-Leistungsmessgeräte zum Erfassen, Anzeigen und Analysieren von Spitzen- und Durchschnitts-HF-Leistungen. Sie führen unabhängige oder synchrone Mehrkanalmessungen mit zwei oder vier Kanälen durch und erlauben Messungen in mehreren Modi (kontinuierlicher, gepulster, statischer Modus). Die Messgeräte sind mit einer Trigger-Synchronisation und einer Testquelle zur Sensor-Verifizierung ausgestattet, anzeigen können sie 16 gängige Leistungsmessungen. Neben einer optionalen GPIB-Schnittstelle verfügen die Leistungsmesser über folgende Schnittstellen und Anschlussmöglichkeiten: zwei oder vier USB-Ports mit SMB-Triggeranschluss (vorne), vier USB-Ports mit SMB-Triggeranschluss (hinten), RF-Out BNC (vorne) und Trigger-In, Multi-I/O BNC (hinten). Die HF-Leistungsmesser RFM3000 sind kompatibel mit den USB-HF-Peak-Leistungssensoren RFP3000.

Die Leistungssensoren der RFP3000-Serie haben einen Frequenzbereich von 50 MHz bis 6, 8, 18 oder 40 GHz, eine Auflösung der Zeitbasis von 100 ps und eine Erfassungsrate von bis zu 100 MSPS mit 50 Punkten pro Division. Die Sensoren sind mit einer hervorragenden Hardware-Triggersteuerung mit einem geringen Jitter von <100 ps Jitter, RMS, und einem Trigger-Holf-Off für Bursted-Wellenformen wie TDMA oder GSM ausgestattet. Zwei einstellbare Marker erlauben automatische Messungen, 16 automatische Pulsmessungen sind möglich. Die Geräte der RFP3000-Serie können über USB an den PC angeschlossen werden und somit auch als Standalone-Geräte verwendet werden, sie sind mit der Power Analyzer Software von B&K Precision für erweiterte Messungen und Analysen ausgestattet.

Erhältlich sind die Geräte der B+K Precision Serien RFM3000 und RFP3000 im Webshop unter www.meilhaus.de.

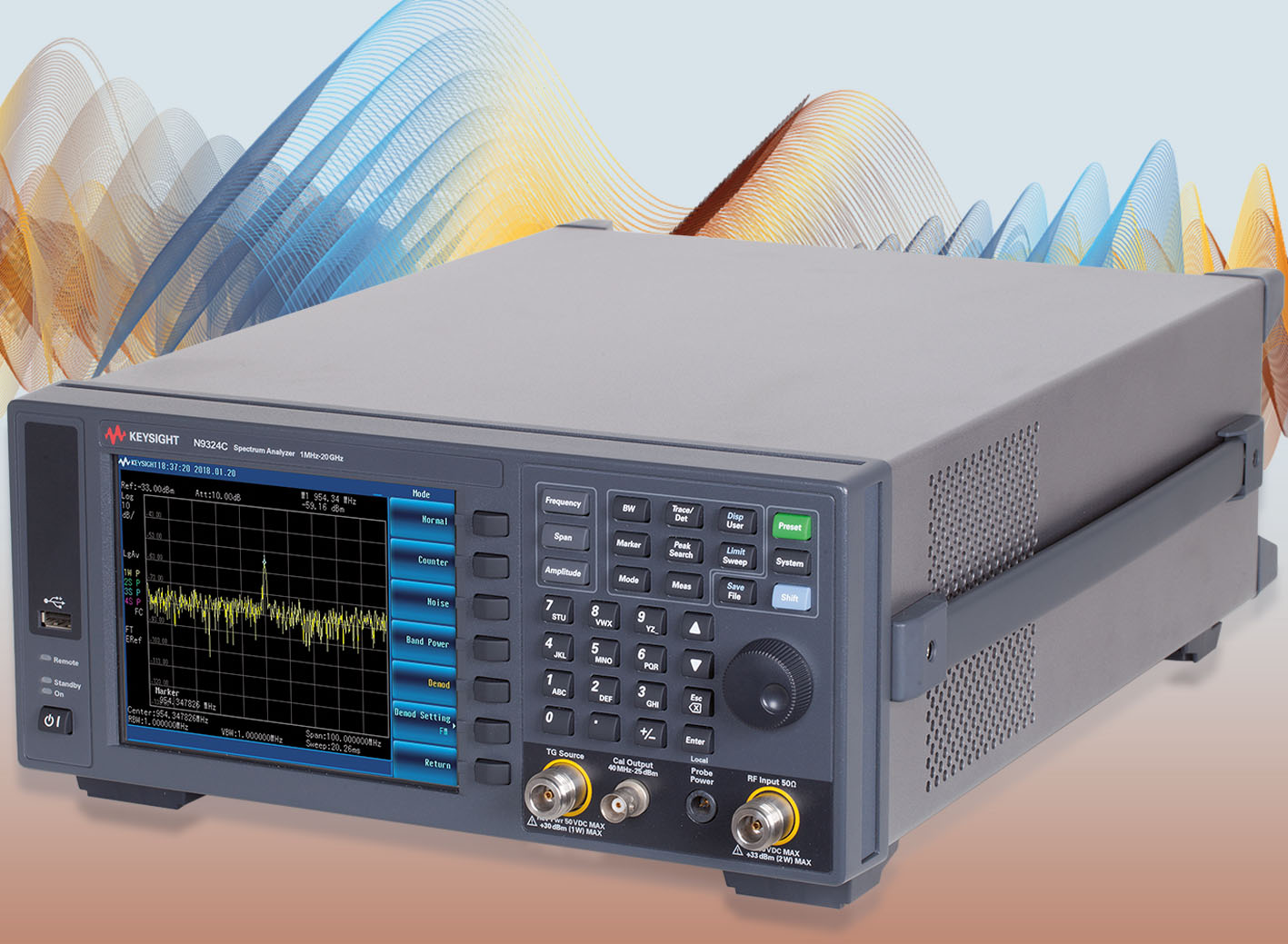

Basic Spektrum-Analysatoren N932xC von Keysight

Frequenzabdeckung von 9 kHz bis 20 GHz

Pressetext:

Alling, September 2021 - Mit den Basic Spektrum-Analysatoren (BSA) der Serie N932xC bietet Keysight universell einsetzbare Spektrum-Analysatoren mit vollständiger Frequenzabdeckung von Radio bis Mikrowelle. Die Serie umfasst die Geräte N9321C (9 kHz bis 4 GHz), N9322C (9 kHz bis 7 GHz), N9323C (1 MHz bis 13,6 GHz) und N9324C (1 MHz bis 20 GHz). Die Bedienung der Analysatoren ist dank Marker-Demodulation, "Ein-Knopf-Messungen" und frei definierbarer Soft-Keys intuitiv und effizient. Standardmäßig gemessen werden die Kanal-Leistung, OBW (Occupied Band Widt), ACPR (Adjacent Power Ratio / Nachbarkanalleistung) und SEM (Spektrum Emission Mask), der Kanal-Scanner misst bis zu 20 Kanäle simultan, Spektrogramm-Messungen sind optional. Außerdem möglich sind Reflektionsmessungen, inklusive Reflexionsdämpfung, Einfügungsdämpfung und Fehler-Entfernungsmessung (Distance-to-Fault). Zusätzlich Funktionen sind beispielsweise Pre-Amplifier, Tracking-Generator, AM/FM-, ASK/FSK-Demodulations-Analyse. USB und Ethernet/LAN sind serienmäßig vorhanden, GPIB ist optional erweiterbar.

Mit der N932xC-Serie erweitert Keysight sein Sortiment um Spektrum-Analysatoren im Basic-Segment, ohne dabei auf die bekannte Markenqualität zu verzichten. Zum Modell N9322C (9 kHz bis 7 GHz) sind nun die Modelle N9321C (9 kHz bis 4 GHz), N9323C (1 MHz bis 13,6 GHz) und N9324C (1 MHz bis 20 GHz) hinzugekommen. Bezüglich Leistung, Effizienz und Bedienbarkeit erfüllen die Basic Spektrum-Analysatoren alle Anforderungen an ein hervorragendes Preis-Leistungsverhältnis. Auch bei der Funktionalität wurden keine Abstriche gemacht. So zeichnen sich alle vier Geräte durch einen einfachen und effizienten Betrieb mit Marker-Demodulation, eine Ein-Knopf-Optimierung und benutzerdefinierte Softkeys aus. Außerdem verfügen sie über eine Automatisierungs- und Kommunikationsschnittstelle mit Unterstützung der Industriestandardsprache SCPI sowie USB- und LAN-Anschlussmöglichkeiten.

Die Basic Spektrum-Analysatoren sind um viele Funktionen erweiterbar. So lässt sich zu allen Modellen ein Pre-Amplifier oder ein Tracking-Generator hinzufügen. Der Tracking-Generator ermöglicht eine Übertragungsmessung von RF-Geräten, mit einem Ausgangspegel von -20 dBm bis 0 dBm, in 1 dB Schritten. Ebenfalls für alle Modelle möglich ist das Hinzufügen einer Präzisions-Frequenz-Referenz, mit der sich der Frequenzdrift für genauere Messungen reduzieren lässt. Mit den Modellen N9321C und N9322C lassen sich optional Reflexionsmessungen einschließlich Rückflussdämpfung und VSWR durchführen. Außerdem können diese beiden Modelle um eine Basisband-Eingangsfunktion erweitert werden, die den DANL (Displayed average noise level) und die Phasenrauschleistung im niedrigen Frequenzband für xDSL und AM/FM IBOC (In-band On-channel) Messungen optimiert.

Die Keysight N932x Basic Spektrum-Analysatoren sind ideal für allgemeine Anwendungen im Bereich Forschung und Entwicklung, Spektrum-Monitoring, Herstellung von Unterhaltungselektronik oder Bench-Repair.

Erhältlich sind die Basic Spektrum-Analysatoren der Keysight N932x-Serie im Webshop unter www.meilhaus.de.

Praxishandbuch Kabeltest

Einblick in das Testen von verschiedenen Kabeln

Pressetext:

Alling, Juli 2021 - Die Meilhaus Electronic GmbH hat in Zusammenarbeit mit dem renommierten Autor Frank Sichla ein Praxishandbuch Kabeltest herausgegeben. Das Buch liefert einen umfangreichen Überblick über das Thema "Kabeltesten" und schafft einen praktischen Einblick in das Testen von Hochfrequenz-, Mikrowellen-, Daten-, Audio-, Glasfaserkabeln u.a.

Neben der Auseinandersetzung mit grundlegenden Fragen nach dem "Warum" oder dem "Womit" des Kabeltestens, zeichnet sich das Buch besonders durch verschiedene Beispiele aus der Praxis des Kabeltestens aus. So zeigt der Autor etwa, wie die Isolationseigenschaften von Kabeln mithilfe von Megaohmmeter getestet werden können, er demonstriert, wie sich elektrische Kabel für Audio, Video und Daten testen lassen, oder er stellt außerdem einen Kabeltest mit einem VNA und einem TDR vor.

Das Buch liegt als edle Hardcover-Version in deutscher Sprache vor. Es einen Umfang von 172 Seiten, zahlreiche farbige Abbildungen und Illustrationen veranschaulichen den Text.

Erhältlich ist Kabeltest-Praxishandbuch im Webshop unter www.meilhaus.de.

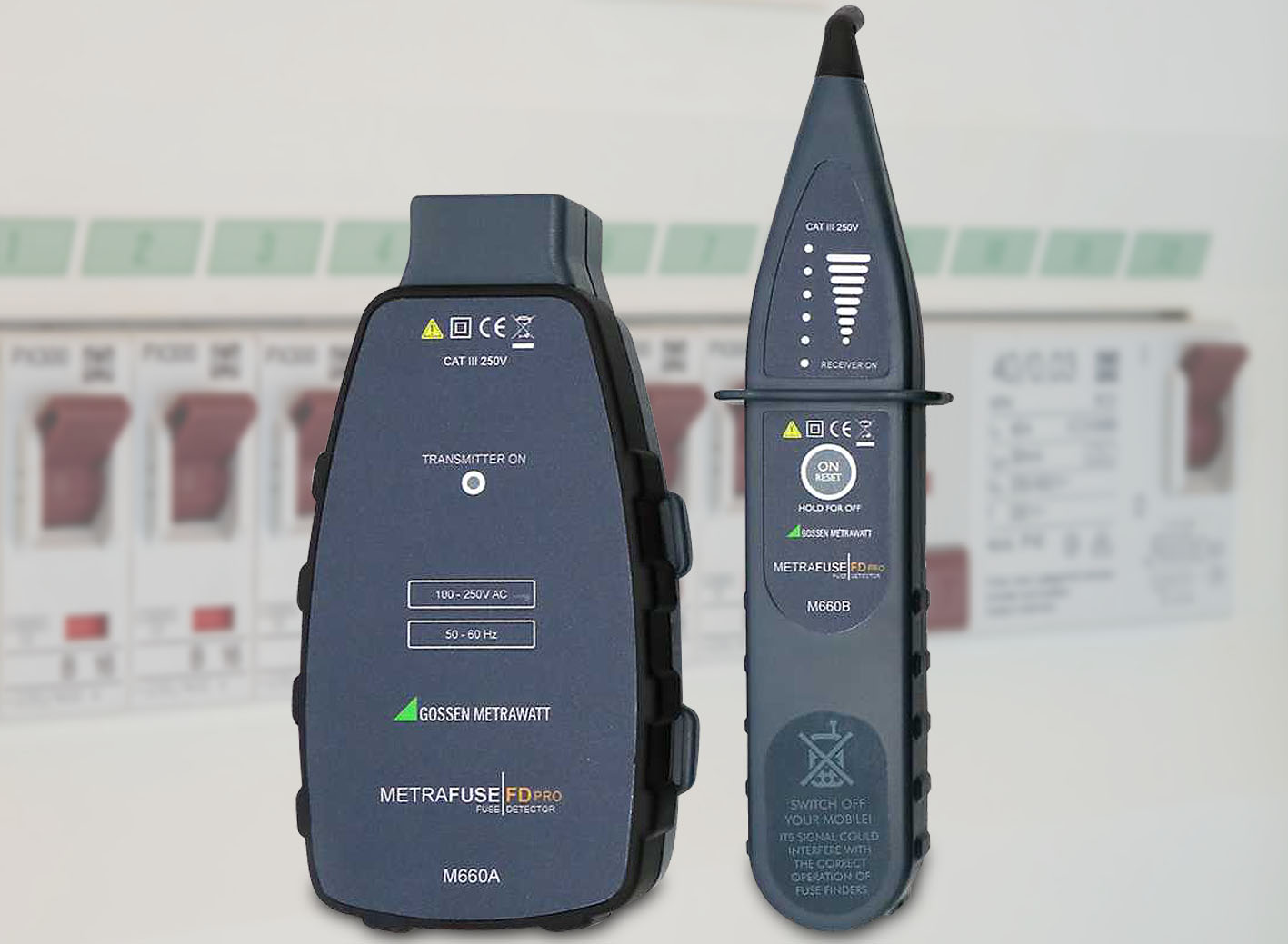

METRAFUSE FD Pro

Handgerät zur Lokalisierung von Sicherungen / Leitungsschutzschaltern

Pressetext:

Alling, Juli 2021 - Das METRAFUSE FD Pro aus dem Hause Gossen Metrawatt ist ein benutzerfreundliches Prüfgerät zur schnellen Lokalisierung von Sicherungen und Leitungsschutzschaltern. Es besteht aus einem Sender und einem Empfänger und ist intuitiv zu bedienen. Der Sender wird in den zu prüfenden Stromkreis integriert und aus diesem mit Strom versorgt. Der Sender erzeugt ein modifiziertes Hochfrequenzsignal, dessen Signalstärke ausreichend für eine Übertragung über mehrere hundert Meter Kabellänge ist. Mit dem Empfänger wird das Sendersignal in der Unterverteilung gesucht. Die Signalisierung erfolgt optisch mittels LED und akustisch mittels Signalton. Um die Batterielebensdauer zu verlängern, schaltet sich der Empfänger nach sechs Minuten automatisch ab, wenn keine Bedienung erfolgt. Im Lieferumfang des METRAFUSE FD Pro ist eine Aufbewahrungstasche für den sicheren Transport enthalten.

Das METRAFUSE FD Pro bildet gemeinsam mit dem METRACABLE TDR Pro und dem METRAVOLT VT 1500 eine ganze Geräteserie für dem Bereich Kabelprüfung. Das METRACABLE TDR PRO ist ein Time Domain Reflektometer für die Lokalisierung von Fehlern für alle Arten von Kabeln. Das METRAVOLT VT 1500 ist ein zweipoliger Spannungsprüfer, kombiniert mit einem Durchgangs-, Phasen-, Polaritäts- und Drehfeldprüfer. Das METRAFUSE FD Pro ist ein Prüfgerät, das für die schnelle Lokalisierung von Sicherungen und Leitungsschutzschaltern über mehrere hundert Meter Kabellänge entwickelt wurde.

Das METRAFUSE FD Pro besteht aus zwei voneinander unabhängigen Sende- und Empfangseinheiten. Der Sender wird in den zu prüfenden Stromkreis integriert und erzeugt ein modifiziertes Hochfrequenzsignal zur Einspeisung in den spannungsführenden Leiter. Mithilfe des Empfängers wird das Signal des Senders erfasst. Ein Sendersignal wird erzeugt, sobald dieser eine Sicherung oder einen Leitungsschutzschalter erkennt. Die Zustandsänderung wird optisch mittels LED und akustisch mittels Piepston angezeigt. Der Sender wird über das mitgelieferte Netzkabel aus dem zu prüfenden Stromkreis mit Spannung versorgt (alternativ kann der Sender über die mitgelieferten Prüfsonden (einschließlich Krokodilklemmen) angeschlossen werden. Die Prüfsonden sind aus Gründen der Arbeitssicherheit mit Sicherungen ausgestattet). Der Empfänger arbeitet batteriebetrieben. Um die Batterielebensdauer zu verlängern, schaltet sich der Empfänger nach sechs Minuten automatisch ab, wenn keine Bedienhandlung erfolgt.

Die Betriebstemperatur des METRAFUSE FD Pro liegt bei 0 °C ... +40 °C, die Lagertemperatur bei -20 °C ... +60 °C. Das Gerät ist EMV-geprüft nach EN 61326-1: 2013 bzw. EN 61326-2-2: 2013 und ist nach CAT III gültig für Messungen in der Gebäudeinstallation (z.B. Verteiler, Verkabelung, Steckdosen, Schalter).

Erhältlich ist das METRAFUSE FD Pro von Gossen Metrawatt im Webshop unter www.meilhaus.de.

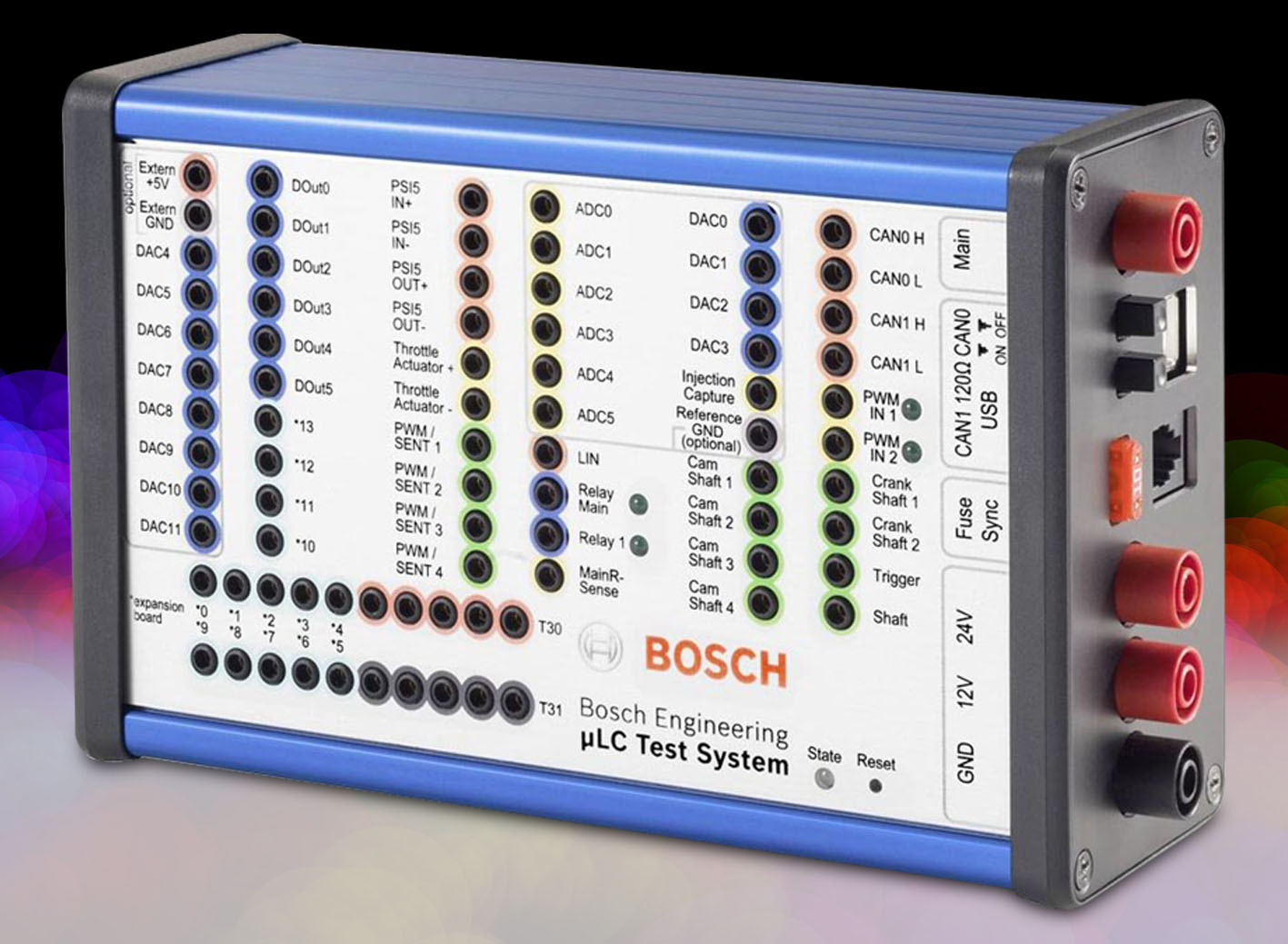

Bosch µLC Test System bei Meilhaus Electronic erhältlich

Hardware-in-the-Loop Automotive Test System

Pressetext:

Alling, Juli 2021 - Neu im Sortiment der Meilhaus Electronic GmbH ist das µLC Test System von Bosch Motorsport. Das Open-Loop System dient der Qualitätssicherung von Steuergeräteentwicklungen im Automotive-Bereich und anderen industriellen Anwendungen, wie z.B. Embedded, Leistungselektronik, Consumer-Elektronik, Maschinen- und Anlagenbau. Es vereint die Simulation aller typischen Sensoren und Protokolle der Automobilentwicklung in einem Gerät, darunter analoge und digitale Ein- und Ausgänge sowie PWM-Signale, SENT, CAN, LIN und Drehzahlsensoren. Außerdem bietet das System Drosselklappensimulationen, Zylinderdrucksimulationen oder die Unterstützung eines Mehrgeräte-Betriebes. Mit den Erweiterungskarten lassen sich zusätzliche Funktionen ergänzen. Mit seinen kompakten Maßen ist das das µLC Test System insbesondere für den mobilen Einsatz geeignet. Ein erster Testaufbau ist einfach und dauert keine 10 Minuten. Auch die Benutzeroberfläche ist einfach zu bedienen und ermöglicht so eine schnelle und komfortable Auswertung der Daten.

Hardware-in-the-Loop (kurz HiL) ist in ein Verfahren, bei dem für den Test einer Komponente - zum Beispiel einer Steuerung - eine reale Umgebung nachgebildet bzw. simuliert wird. Der HiL-Simulator ist ein Rechnersystem, das über Schnittstellen sowie analoge und digitale Ein-/Ausgabe-Kanäle, an die Steuerung angeschlossen ist. Über diese sendet und empfängt der HiL-Simulator Daten, genauso wie es Sensoren/Aktoren in der realen Umgebung tun würden. Damit entsteht eine Regelschleife, die "Loop".

Das Prinzip kann schon während der Entwicklung eingesetzt werden. Es verkürzt im optimalen Fall die Entwicklungszeit und spart Kosten. Durch die konsistente, gleichbleibende Testumgebung eines HiL-Systems kann die Beseitigung eines Fehlers sicher nachgewiesen werden. Allerdings kann eine Simulation die Realität meist nicht bis ins letzte Detail abbilden, so dass Tests am realen System natürlich nach wie vor erforderlich sind.

Das µLC Test System bietet eine Drehzahlsimulation bis 20.000U/min und ist mit verschiedenen Sensortypen, bis zu zwei Kurbelwellen, bis zu vier Nockenwellen, einer Hilfswelle und einem Oszilloskop-Trigger-Signal für einfache Überwachung ausgestattet. Neben einer Fehlersimulation für EPM und einer Drosselklappensimulation kann außerdem eine Zylinderdrucksimulation (bis 8 Zylinder mit einem Gerät, erweiterbar mit mehreren Geräten) durchgeführt werden.

Das µLC Test System verfügt über analoge und digitale Kopplungen: 8x 10 bit D/A-Wandler 0 bis 5 V, 4x 12 Bit D/A-Wandler 0 bis 5 V, 6x 12 Bit A/D-Wandler 0 bis 40 V. 6x digitaler Ausgang, max. 200 mA. 2x Relais, max. 10 A. 2x PWM-Eingänge, 1 Hz bis 20 kHz. 4x PWM-Ausgänge, max. 90 mA. Alle Ein- und Ausgänge sind kurzschlussfest und ESD-geschützt. Über Erweiterungskarten lassen sich zusätzliche HW-Funktionen nutzen. Außerdem unterstützt das µLC Test System einen Mehrgeräte-Betrieb.

Erhältlich ist das µLC Test System von Bosch im Webshop unter www.meilhaus.de.
