BRTSys MC-Serie Relais, I/O-Controller und Beleuchtungssteuerung
Beschreibung
Dateien/Downloads
Vorteile der MC-Serie Modbus-Controller
- Modbus-Controller für verschiedene I/Os – ideale Lösung für Gebäudemanagementsysteme (BMS), Prozesssteuerungen, IoT/IIOT usw.
- Kommunikation über Modbus RTU via RS485.
- Geringer Stromverbrauch und kompaktes Design.
BRTSys MC-Serie Relais, I/O-Controller und Beleuchtungssteuerung
Die BRTSys MC-Serie ist eine Familie von Modbus-Controllern, darunter Relais, E/A-Controller und Beleuchtungsdimmer. Alle Versionen implementieren das Modbus-RTU-Protokoll: Die Geräte kommunizieren über Modbus RTU via RS485 und ermöglichen so die Integration in Gebäudemanagementsysteme (BMS), Prozesssteuerungen, IoT-Gateways und Wireless-Brücken für die Kommunikation über Protokolle wie LoRaWAN. Alle Versionen sind für Unterputzmontage und DIN-Schienenmontage geeignet.
Modelle und Versionen:
Modell-Übersicht
| Modell | Beschreibung | Produktgruppe | |

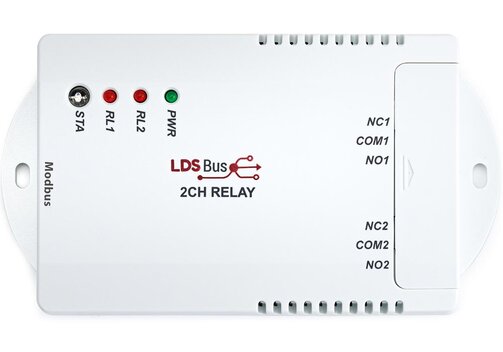

| BRTSys MC-0111-01A | Modbus 2-Kanal-Relais | 2-Kanal-Umschaltrelais mit Verriegelungsfunktion, um den Zustand über Reset-/Stromzyklen hinweg beizubehalten. Schalten von Hochstrom-Wechselstrom- und Gleichstromlasten (bis zu 16 A) wie Motoren, Pumpen, Ventilatoren, Ventilen, Alarmkreisen | Aktuator |

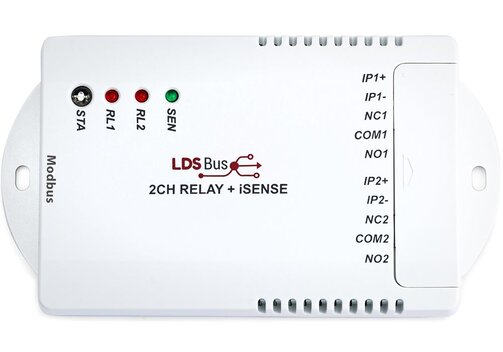

| BRTSys MC-0101-01A | Modbus 2-Kanal-Relais + iSENSE | 2-Kanal-Umschaltrelais mit Verriegelungsfunktion und Laststrommessung. Schalten von Hochstrom-Wechselstrom- und Gleichstromlasten (bis zu 16 A) wie Motoren, Pumpen, Ventilatoren, Ventilen, Alarmkreisen. Zusätzliche Laststrommessung auf jedem Kanal (bis zu 20 A) | Aktuator |

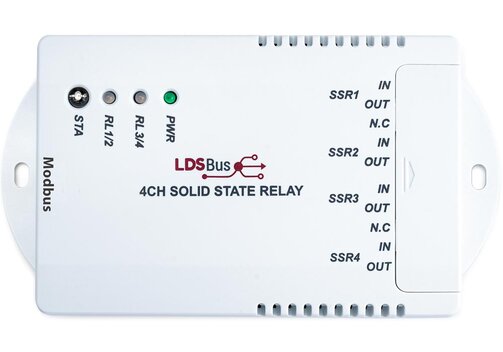

| BRTSys MC-0102-01A | Modbus 4-Kanal-SSR/Halbleiterrelais | 4 Kanäle für Halbleiterschaltung. Geräuschloses Schalten von Lasten mit Nulldurchgangsdetektion. Ideal für die Steuerung von Beleuchtung, Beschilderung oder anderen Wechselstromgeräten mit geringer Last | Aktuator |

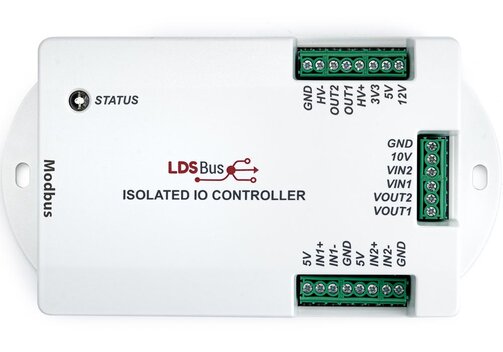

| BRTSys MC-0601-01A | Modbus-isolierter E/A-Controller | Isolierte E/A: 2 digitale Eingänge, 2 digitale Ausgänge, 2 analoge Eingänge, 2 analoge Ausgänge. Integrieren Sie ältere Sensoren oder benutzerdefinierte E/A in ein Modbus-basiertes Automatisierungssystem, z. B. analoge Geräte (z. B. 0...10 V oder 4...20 mA), digitale Geräte oder potentialfreie Kontakte | Aktuator |
| BRTSys MC-0301-01A | Modbus-Helligkeitsregler mit Absenkung | Dimmsteuerung für AC-LED-Leuchten mit sanfter Absenkung. Geeignet für intelligente Beleuchtung in Gebäuden, Hotels, Büros oder Einzelhandelsflächen. Steuerung über Modbus oder lokal über Auf-/Ab-Tasten und Schalteingänge | Aktuator |
BRTSys MC-0111-01A und MC-0101-01A Eigenschaften - SPDT-Relais
- 2-Kanal-SPDT-Relais mit doppelter Spule und Verriegelung.
- Unterstützt bis 16 A Last pro Relaiskanal.
- Stromüberwachung bis ±20 A (nur iSENSE-Version).
- Unterstützt sowohl Wechselstrom- (250 V) als auch Gleichstrom- (300 V) Lastschaltung.
- Beibehaltung des Relaiszustands bei Ausfall der Busstromversorgung.
- Geringer Stromverbrauch.
- Betriebstemperaturbereich 0...+55°C.
BRTSys MC-0102-01A Eigenschaften – SSR-Relais
- 4-Kanal-SSR/Halbleiterrelais.
- Status-LEDs zeigen den Aktivierungsstatus des Relais an.
- Unterstützt Wechselstromlasten bis 1,8 A pro Relaiskanal.
- Unterstützt Wechselstrom (20...240 VAC).
- Unterstützt Nullpunkt-Einschalt-Schaltung.
- Schnellauslösende Sicherung.
- Geringer Stromverbrauch von 271 mW (typ.).
- Betriebstemperaturbereich 0...+70°C.
BRTSys MC-0601-01A Eigenschaten – Isolierte I/O-Kanäle
- 2 isolierte digitale Ausgangskanäle.
2 isolierte digitale Eingangskanäle.
2 isolierte analoge Ausgangskanäle.
2 isolierte analoge Eingangskanäle. - Integrierte Stromversorgung (3,3 V/5 V/10 V/12 V) und optionale externe Stromversorgung.
- Flexible Kombination aus interner und externer Stromversorgung.
- Geringer Stromverbrauch.
- Betriebstemperaturbereich 0...+55°C.
BRTSys MC-0301-01A Eigenschaften - dimmbare LEDs und Lampen
- Geeignet für dimmbare LEDs und Lampen mit einkanaligen Wechselstrom-Eingängen und -Lasten.
- Wechselstromsteuerung mit Flankenabfall für eine gleichmäßige Dimmsteuerung.
- Erkennt Nulldurchgänge und erzeugt symmetrische Impulse um diese herum.
- LED-Anzeigen zeigen 50 Hz oder 60 Hz Wechselstrom an.
- 2-stellige Anzeige der Dimmprozente.
- UP/DOWN-Tasten für manuelle Übersteuerung der Dimmung.
- Unterstützung für externe Dimmersteuerung mit UP/DOWN-Anschlüssen.
- Geringer Stromverbrauch.
- Betriebstemperaturbereich 0...+55°C.
