Copper Mountain A2202 2-Port USB-PC-VNA 100kHz bis 22GHz
Vorteile des A2202 (D, Fx) 2-Port 22-GHz-Vektor-Netzwerk-Analysators
- 22-GHz 2-Port-VNA zur Messung von S11, S21, S12, S22.
- Beeindruckender Dynamikbereich von 135 dB.
- Ultraschnelle Sweep-Geschwindigkeit von nur 12 µs/Punkt.

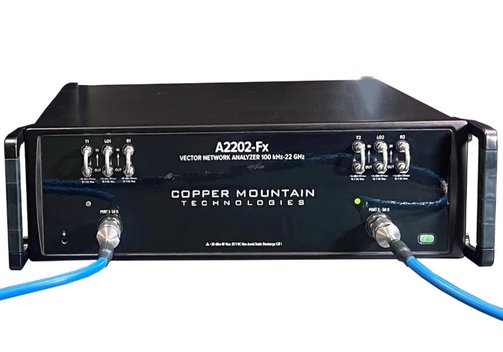

Copper Mountain A2202 2-Port USB-PC-VNA 100 kHz bis 22 GHz

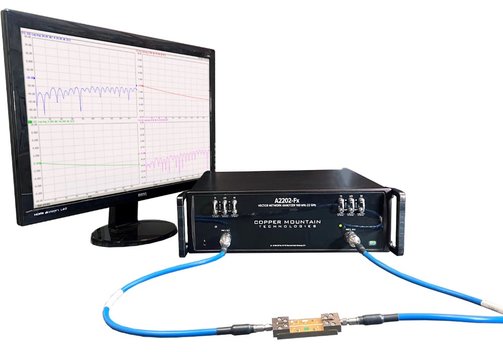

Der Copper Mountain A2202 ist ein 2-Port-VNA (Vektor-Netzwerk-Analysator), der S-Parameter-Messungen von 100 kHz bis 22 GHz ermöglicht. Er bietet einen beeindruckenden Dynamikbereich von 135 dB und eine ultraschnelle Sweep-Geschwindigkeit von nur 12 µs/Punkt. Der A2202 VNA umfasst das HF-Messmodul und die S2VNA-Softwareanwendung, die unter Windows oder Linux auf einem PC, Laptop, Tablet oder x86-Einplatinencomputer läuft und über eine USB-Schnittstelle mit der Messhardware verbunden ist. Die S2VNA-Software kann auf mehreren Computern installiert werden, die das Messmodul des Analysators gemeinsam nutzen.
- 100 kHz bis 22 GHz USB-PC-VNA, erhältlich in vier Versionen (siehe Tabelle unten).
- 2 Ports für die Messung der Parameter S11, S21, S12, S22.
- Dynamikbereich 135 dB.
- Sweep-Geschwindigkeit nur 12 µs/Punkt.
- Unterstützt von der Software S2VNA für Windows und Linux.
- Anwendungen: Charakterisierung von Filtern, Verstärkern, Antennen oder Hochgeschwindigkeitsverbindungen und mehr.
Modell-Übersicht
| Modell | A2202 | A2202-D | A2202-Fx | A2202-DFx | |
| Beschreibung | VNA | VNA, kompatibel für direkten Empfängerzugriff, wodurch anstelle der internen Brücke ein externer Richtkoppler verwendet werden kann. Dies ist ideal für Messaufbauten, bei denen ein Koppler zwischen einem Vorverstärker und einem Leistungsverstärker positioniert ist, wodurch der Vorverstärker effektiv aus der Messung ausgeschlossen wird | VNA, kompatibel für Frequenzerweiterung. Für Anwender, die präzise Millimeterwellen-Messungen benötigen | VNA, kompatibel zu Frequenzerweiterungsmodul und direktem Empfängerzugriff (Versionen D und Fx kombiniert) | |
| Ports und Impedanz | 2 Testports, 50 Ω Impedanz; Testport-Anschluss NMD (Stecker) 3,5 mm | ||||
| Extender-Kompatibilität | - | - | CobaltFx (2 Ports) | ||
| Frequenzbereich | 100 kHz...22 GHz | ||||
| Mess-Parameter | S11, S21, S12, S22 | ||||
| Dynamikbereich | 1 MHz...22 GHz | 133 dB (10 Hz IF BW) | |||
| Ausgangsleistungs-Einstellbereich -60...+15 dBm | -60...+15 dBm | ||||
| Messzeit pro Punkt | <12 ms | ||||
| Vollständige CW-Frequenzgenauigkeit | ±2*10-6 | ||||
| Frequenzeinstellungsauflösung | 1 Hz | ||||
| Anzahl der Messpunkte | Bis 500.001 | ||||
| Effektive Richtwirkung | 100 kHz...10 GHz | 46 dB | |||
| 10...22 GHz | 42 dB | ||||
| Spurrauschgröße | 1 MHz...22 GHz | 1 mdBeff (3 kHz IF BW) | |||
| Schnittstelle | USB 2.0 (USB B) to PC (Windows 7 and above) | ||||
| Versorgung | Netzspannug 100...253 V, 50/60 Hz | ||||
| Abmessungen (mm) | 470x 440 x 140; 14 kg | ||||
