CobaltFx Serie Millimeterwellen-Frequenzerweiterungs-System bis 110/330GHz

min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Zubehör
Dateien/Downloads

Vorteile der CobaltFx Serie bis 110 oder 330 GHz für 2-/4-Port VNA-Serie Cobalt

  • Für 5G-Testlösungen.
  • Besonderes für Material-Charakterisierung, Wafer-S-Parameter-Messungen, Automobil-Radar- und Sensor-Tests.
  • Programmieren von Test-Automatisierungs-Anwendungen in LabVIEW, Python, MATLAB, .NET usw.

CobaltFx Serie Millimeterwellen-Frequenzerweiterungs-System bis 110/330 GHz

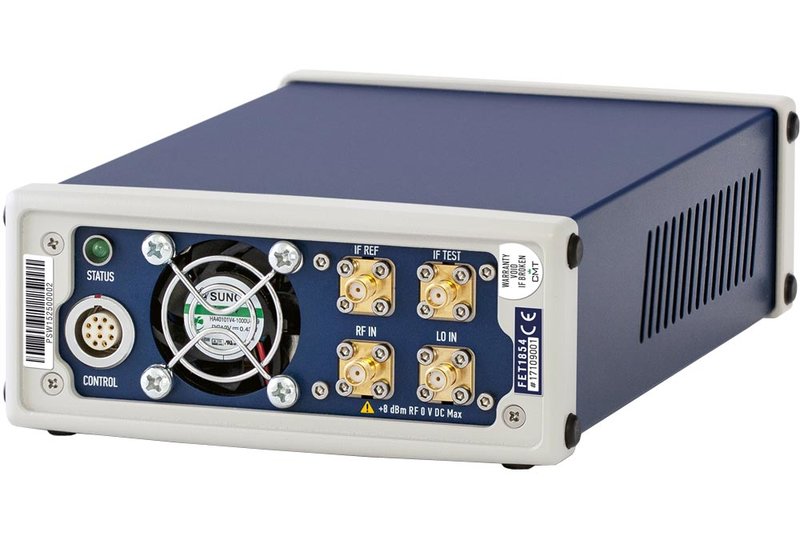

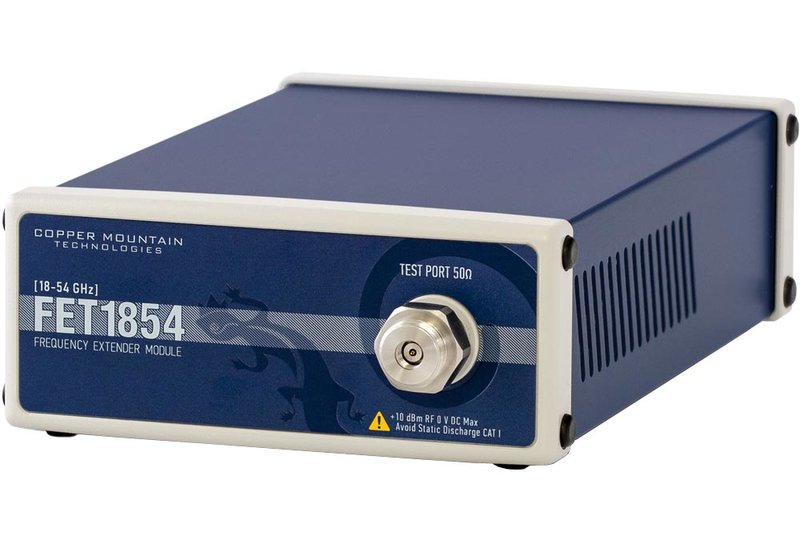

Modelle Copper Mountain FET1854, FEV-15, FEV-12, FEV-10, WR8, WR6.5, WR5.1, WR4.3, WR3.4

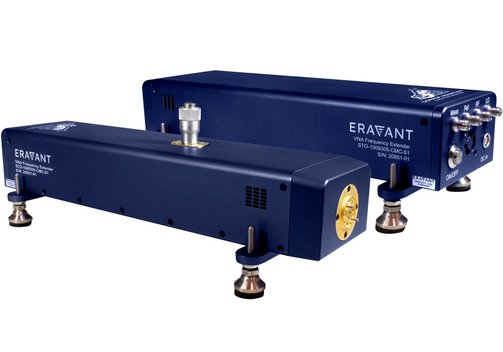

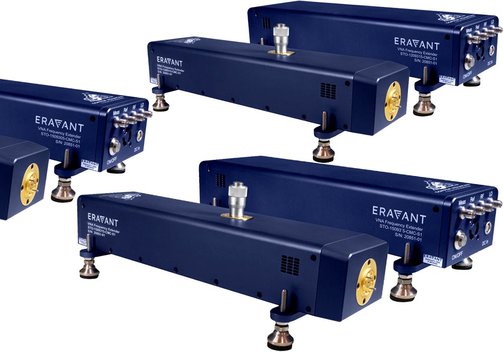

Mit dem Copper Mountain CobaltFx Millimeterwellen-Frequenzerweiterungs-System können Sie eine skalierbare und erschwingliche 5G-Prüflösung aufbauen. Das System wird mit allen erforderlichen Kabeln in Standardlänge geliefert. Die Gesamtkosten des Systems hängen vom gewählten VNA ab. Die Extender sind in kleinen und vielseitigen Gehäusen untergebracht, die eine flexible Anordnung der Anschlüsse ermöglichen.

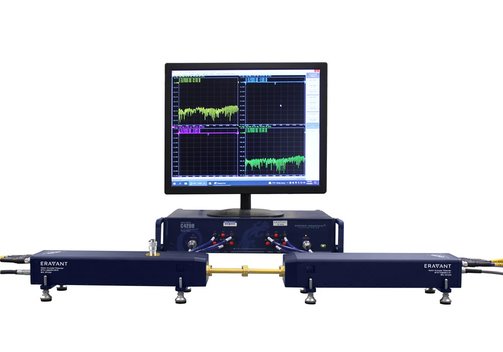

Das System kann auf einem der folgenden Vektor-Netzwer-Analysatoren basieren:

  • Die Modelle FET und FEV:
    • C4209 2-Port 9 GHz VNA.
    • C4409 4-Port 9 GHz VNA.
    • C4220 2-Port 20 GHz VNA.
    • C4420 4-Port 20 GHz VNA.
  • Modelle WR (auf Anfrage):
    • C4220 2-Port 20 GHz VNA (1 Booster-Kit erforderlich).
    • C4420 4-Port 20 GHz VNA (2 Booster-Kits erforderlich).

Anwendungen

Das System kann für eine Vielzahl von Anwendungen eingesetzt werden, darunter Antennen-Reichweiten-Messungen, Material-Charakterisierung, Wafer-S-Parameter-Messungen, Automobil-Radar- und Sensor-Prüfungen usw.

Modell-Übersicht

ModellFET1854FEV-15FEV-12FEV-10WR8*WR6.5*WR5.1*WR4.3*WR3.4*
Frequenzbereiche18...54 GHz50...75 GHz60...90 GHz75...110 GHz90...140 GHz110...170 GHz140...220 GHz170...260 GHz220...330 GHz
Test-Ports111111111
Gemessene ParameterS11, S21, S12, S22S11, S21, S12, S22
Dynamik-Bereich (10 Hz IFBW)123 dB/typ. 130 dB (18...36 GHz)
113 dB (36...50 GHz)
107 dB (50...54 GHz)
min.110 dB/typ. 120 dBmin. 100 dB/typ. 110 dBmin 100 dB/typ. 110 dB120 dB117 dB120 dB115 dB115 dB
Effektive Richtcharakteristik38 dBmin. 40 dB/typ. 45 dBmin. 40 dB/typ. 45 dBmin 40 dB/typ 45 dB30 dB30 dB30 dB30 dB30 dB
Impedanz50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω
Anschluss-TypCoaxial NMD 1,85 mmSMA (Buchse)SMA (Buchse)SMA (Buchse)Waveguide WR8.0Waveguide WR6.5Waveguide WR5.1Waveguide WR4.3Waveguide WR3.4
Einsatz mit Cobalt...C4209, C4220, C4409, C4420C4209, C4220, C4409, C4420C4209, C4220, C4409, C4420C4209, C4220, C4409, C4420C4220, C4420C4220, C4420C4220, C4420C4220, C4420C4220, C4420
Empfohlenes Kal.-KitT4311, Z5411TWR-15WR-12WR-10*****

* auf Anfrage.
