Digilent JTAG Serie Zubehör

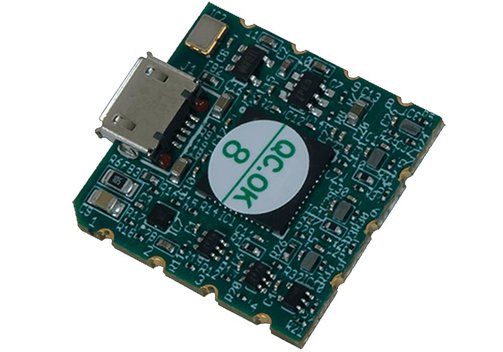

| Modell | Beschreibung |
| JTAG-SMT2 | 410-251 |
- Kleine, komplette All-in-One JTAG Surface-Mount Programmier-/Debugging-Lösung für Xilinx FPGAs.
- Kompatible zu Xilinx-Tools.
- Kompatible zu IEEE 1149.7-2009 Klasse T0 - Klasse T4 (einschließlich 2-Wire JTAG).
- GPIO-Pin ermöglicht Debugging-Software den Reset des Prozessorkerns der Zynq-Plattform von Xilinx.
- Einzelne 3,3-V-Versorgung.
- Separate VREF treibt die JTAG-Signalspannungen; VREF kann eine beliebige Spannung zwischen 1,8 V und 5 V sein.
- High-Speed USB2-Port, der den JTAG/SPI-Bus bis 30 Mbit/s treiben kann (Frequenz vom Benutzer einstellbar).
- SPI-Programmierlösung (Modi 0 und 2 bis 30 Mbit/s, Modi 1 und 3 bis 2 Mbit/s).
- Verwendet micro-AB USB2-Anschluss.
- Das kleine oberflächenmontierbare Modul kann direkt auf Zielplatinen geladen werden.
- Eine ähnliche Schaltung ist als eigenständiges Programmierkabel erhältlich; siehe JTAG-HS2.
- Linearer Regler ADP123AUJZ von Analog Devices.
- Vollständige Unterstützung durch die Adept-Software und das Adept-SDK von Digilent.
- Produktkonformität: HTC: 8471801000, ECCN: EAR99.
- Lieferumfang: Ein JTAG-SMT2 Programmiermodul.
|

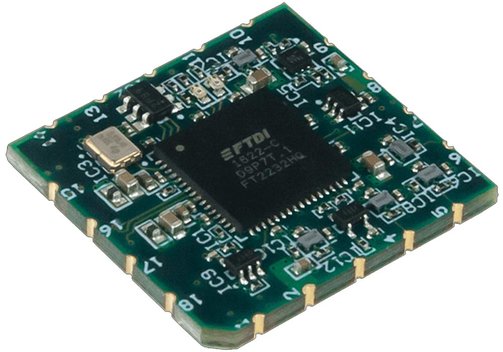

| JTAG-SMT3-NC | 410-357 |
- Kleine, komplette All-in-One JTAG Surface-Mount Programmier/Debugging-Lösung für Xilinx FPGAs mit UART Seitenkanal.
- Kompatibel zu Xilinx-Tools.
- Hochgeschwindigkeits-USB 2.0-Port, der den JTAG-Bus bis 30 Mbit/s treiben kann (Frequenz vom Benutzer einstellbar).
- Open-Drain-Puffer am PS_SRST_B-Pin ermöglicht Debugging-Software das Zurücksetzen des Prozessorkerns der Zynq-Plattform von Xilinx.
- Zweikanal-USB-Controller bietet gleichzeitigen Zugriff auf die JTAG- und UART-Schnittstellen.
- Separate VREF für JTAG- und UART-Signale ermöglicht den Betrieb jeder Schnittstelle mit unterschiedlichen Spannungen (1,8 V bis 5,5 V).
- Das kleine, oberflächenmontierbare Modul kann direkt auf Zielplatinen geladen werden.
- USB D+ und D-Signale sind auf Pads geführt, so dass der USB-Stecker überall auf der Host-Platine platziert werden kann.
- Der VBUS_DETECT-Pin ermöglicht einen reduzierten Stromverbrauch, wenn das Modul nicht an einen PC angeschlossen ist.
- Produktkonformität: HTC: 8473301180, ECCN: EAR99.
- Lieferumfang: JTAG-SMT3-NC Programmiermodul.
|

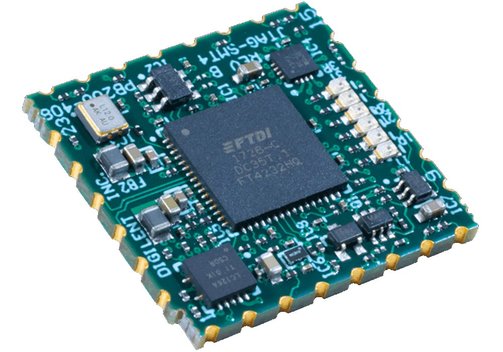

| JTAG-SMT4 | 410-408 |
- Kleine, vollständige All-in-One JTAG-Programmier-/Debugging-Lösung für Xilinx FPGAs mit UART-Seitenkanal.
- Kompatibel zu Xilinx Tools (Vivado/Vitis 2020.1 oder neuer erforderlich).
- Drei unabhängige UART-Kanäle, die jeweils Busgeschwindigkeiten bis 12 MBaud unterstützen.
- Jeder UART verfügt über Sende- und Empfangs-LEDs.
- Hochgeschwindigkeits-USB-2.0-Port, der den JTAG-Bus bis 30 Mbit/s treiben kann (Frequenz vom Benutzer einstellbar).
- Open-Drain-Puffer ermöglichen die PS_SRST_B- und PS_POR_B-Pins, um softwarebasierte Resets der Zynq-Plattform von Xilinx durchzuführen.
- Der Vierkanal-USB-Controller bietet gleichzeitigen Zugriff auf die JTAG- und UART-Schnittstellen.
- Onboard-Puffer ermöglichen den Betrieb von JTAG-Signalen bei Spannungen von 1,8 V bis 3,3 V.
- Das oberflächenmontierbare Modul im Small-Form-Factor-Format kann direkt auf Zielplatinen geladen werden.
- USB D+ und D-Signale sind auf Pads geführt, so dass der USB-Stecker an beliebiger Stelle auf der Host-Leiterplatte platziert werden kann.
- Der VBUS_DETECT-Pin ermöglicht einen reduzierten Stromverbrauch, wenn das Modul nicht an einen PC angeschlossen ist.
- Produktkonformität: HTC: 8473301180, ECCN: EAR99.
- Lieferumfang: JTAG-SMT4-Programmiermodul.
|

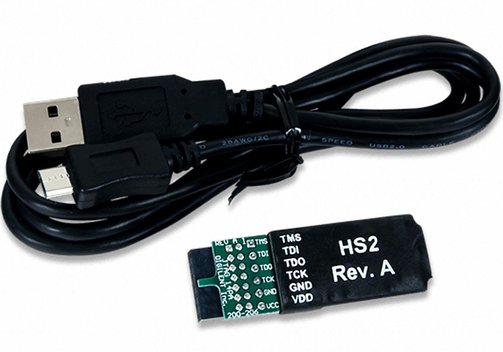

| JTAG-HS2 | 410-249 |
- Analog Devices ADP123AUJZ Linear-Regler.
- Programmierkabel; kleine, vollständige All-in-One JTAG-Programmierlösung für Xilinx FPGAs.
- Kompatibel zu allen Xilinx-Tools.
- Kompatibel zu IEEE 1149.7-2009 Klasse T0 - Klasse T4 (einschließlich 2-Wire JTAG).
- Separate VREF treibt JTAG/SPI-Signalspannungen an; VREF kann jede Spannung zwischen 1,8 V und 5 V sein.
- Hochgeschwindigkeits-USB2-Anschluss, der den JTAG/SPI-Bus bis 30 Mbit/s ansteuern kann.
- JTAG/SPI-Frequenz kann vom Benutzer eingestellt werden.
- Verwendet micro-AB USB2-Anschluss.
- SPI-Programmierlösung (Modi 0 und 2 bis 30 Mbit/s, Modi 1 und 3 bis 2 Mbit/s).
- Vollständige Unterstützung durch die Adept-Software und das Adept-SDK von Digilent, wodurch kundenspezifische JTAG/SPI-Anwendungen erstellt werden können.
- Produktkonformität: HTC: 8471801000, ECCN: 3A992.a.
- Lieferumfang: Ein JTAG-HS2-Programmierkabel.
|

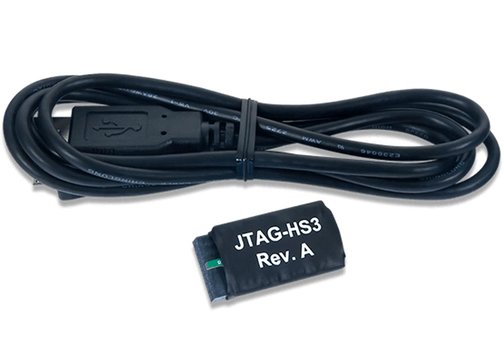

| JTAG-HS3 | 410-299 |
- Programmierkabel; kleine, komplette JTAG-Programmier-/Debugging-Komplettlösung für Xilinx FPGAs und SoCs.
- Wird direkt in den Standard Xilinx JTAG 2.0 mm Pitch Header gesteckt.
- Separate VREF treibt die JTAG-Signalspannungen; VREF kann eine beliebige Spannung zwischen 1,8 V und 5 V sein.
- High-Speed USB2-Port, der den JTAG-Bus bis 30 Mbit/s treiben kann (Frequenz vom Benutzer einstellbar).
- Kompatibel zu Xilinx ISE 14.1 und neuer, Xilinx Vivado 2013.3 und neuer.
- Verwendet USB Micro-B Stecker.
- Der Open-Drain-Puffer an Pin 14 ermöglicht es der Debugging-Software, den Prozessorkern der Zynq-Plattform von Xilinx zurückzusetzen.
- Produktkonformität: HTC: 8473301180, ECCN: EAR99.
- Lieferumfang: Ein JTAG-HS3-Programmierkabel.
|
