Vorteile des MR8875 mobilen Datenrekorders

  • Tragbarer, modularer, individuell konfigurierbarer 4-Slot-Speicherrekorder.
  • Thermoelement-Temperaturmessung bis 60 Kanälen in 10 ms-Intervallen.
  • Touchscreen und Schnittstellen für LAN, USB 2.0 und SD-Kartensteckplatz.

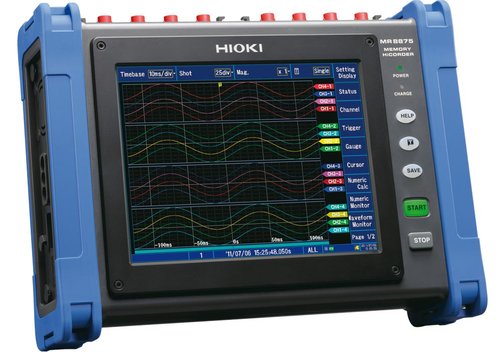

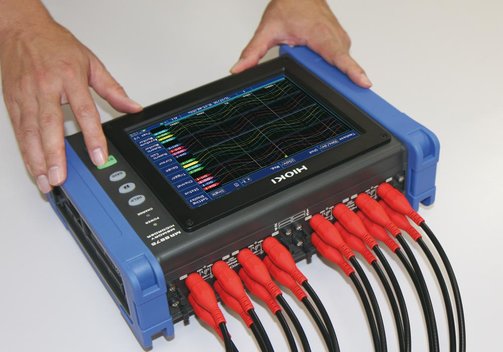

HIOKI MR8875 tragbarer modularer Speicher-Rekorder

Der HIOKI MR8875 ist ein Speicher-Rekorder für die Hochgeschwindigkeitsüberwachung und -aufzeichnung von Signalen. Das Gerät kann gleichzeitig mehrere physikalische Größen wie Spannung, Strom, Temperatur, Vibration, Gewicht, Beschleunigung und Rotation messen, da eine vollständige Isolierung zwischen den Kanälen und von jedem Kanal zu GND besteht. Der MR8875 ist ein tragbares und modulares System mit Plug-and-Play-Eingangsmodulen für Anwendungen in Labor und Systemtest, wie die Analyse von Fahrzeugen, die Prüfung des Stromverbrauchs tragbarer Geräte und die Messung der Spannungswellenformen supraleitender Materialien und Kontakte. Der MR8875 ist die Haupteinheit, individuelle I/O-Kanalkonfigurationen können mit einer Auswahl von 5 I/O-Einheiten/Modultypen zusammengestellt werden.

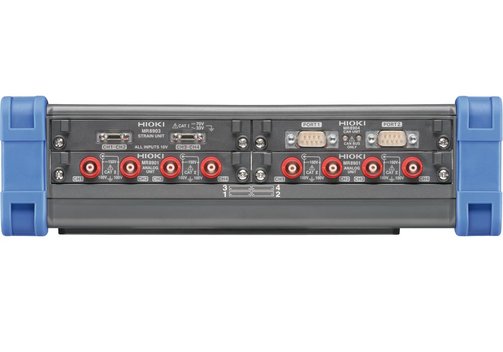

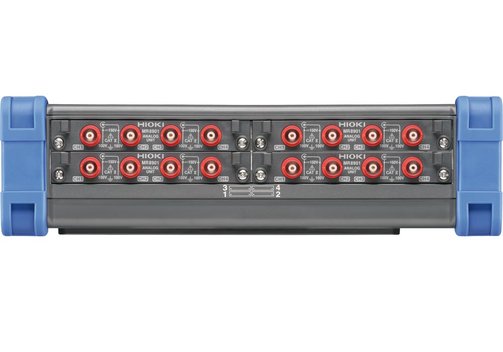

  • Speicher-Rekorder-Hauptgerät MR8875 mit 4 Steckplätzen in handlicher, tragbarer Ausführung.
  • Auswahl von 5 funktionalen I/O-Einheiten.
  • 1000-V-Direkteingang und sofortige DC- oder Effektivwert-Wellenformmessung mit der Analogeinheit MR8905.
  • Multikanal-Logger für Thermoelement-Temperaturmessungen bis 60 Kanälen in 10 ms-Intervallen.
  • Messen mehrere Kanäle gleichzeitig.
  • Max. 2 µs Hochgeschwindigkeits-Simultanaufzeichnung für alle Eingangskanäle.
  • Direktes Speichern auf SD-Karte in Echtzeit für ununterbrochene Langzeitaufzeichnung.
  • Hochauflösende 16-bit-Messung von Spannung, Temperatur, Verzerrung und CAN-Signalen.
  • FFT-Berechnung, Wellenformberechnungsfunktionen für erweiterte Analysen.

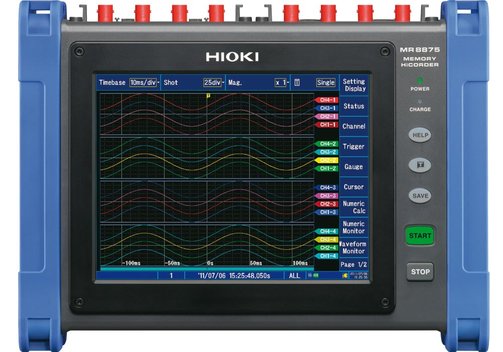

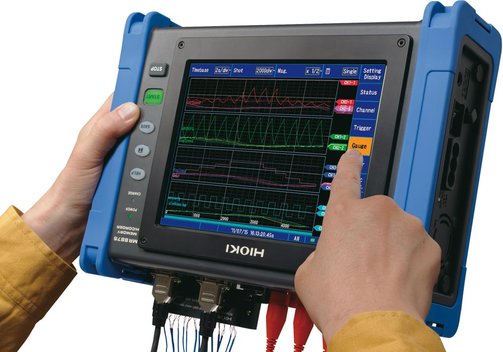

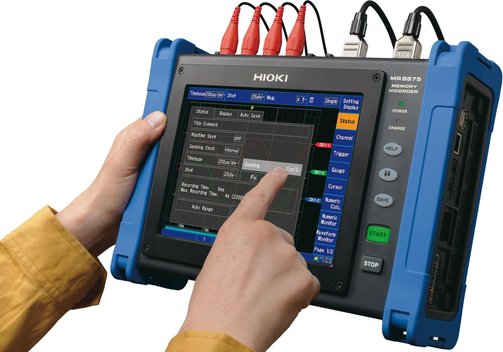

  • Intuitiver Touchscreen für optimale Bedienbarkeit.

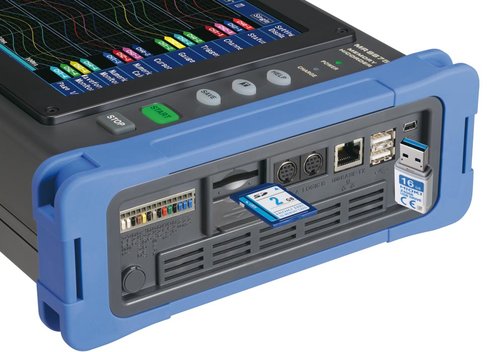

  • Schnittstellen: LAN, USB 2.0, SD-Kartensteckplatz.

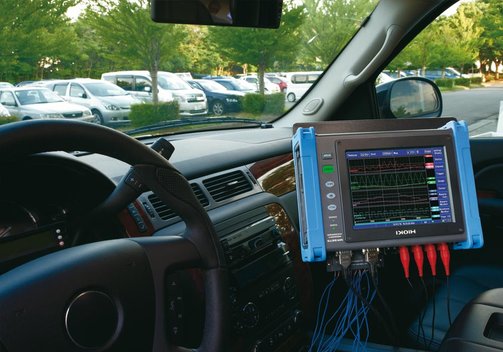

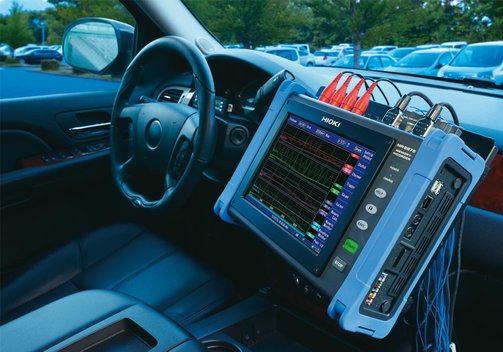

  • Robust gegen Vibrationen und extreme Temperaturen, ideal für Tests im Fahrzeug und auf der Straße.

Modell-Übersicht

ModellMR8875
Anzahl der EingangseinheitenBis 4 Steckplätze
Anzahl der KanäleMax. 16 analoge Kanäle (max. 60 Kanäle bei Verwendung des MR8902) + standardmäßig 8 Logikkanäle + 2 Impulskanäle (Hinweis: Bei analogen Einheiten sind die Kanäle voneinander und von der GND des MR8875 isoliert. Bei CAN-Anschlüssen oder Standard-Logik- oder Standard-Impulsanschlüssen haben alle Kanäle einen gemeinsamen GND)
Messbereiche (20 Div full-scale)5 mV...10 V/Div , 11 Bereiche (bei Verwendung des MR8901), 500 mV...50 V/Div , 7 Bereiche (bei Verwendung des MR8905), Auflösung: 1/1250 des Bereichs
Max. NennspannungZwischen Klemmen: 150 DC; zwischen Klemme und Erde: 100 VAC, DC(bei Verwendung des MR8901)
FrequenzgangDC...100 kHz (-3 dB, bei Verwendung des MR8901)
Zeitachse200 µs...5 min/Div, 21 Bereiche, Abtastperiode: 1/100 des Bereichs, externe Abtastung möglich
Max. AbtastrateBei Verwendung des MR8901: 500 kS/s (2 µs Periode, alle Kanäle gleichzeitig);
bei Verwendung des MR8902: 10 ms (alle Eingangskanäle werden während jedes Aufzeichnungsintervalls mit hoher Geschwindigkeit abgetastet);
bei Verwendung des MR8903: 200 kS/s (5 µs Periode, alle Kanäle gleichzeitig);
externe Abtastung: 200 kS/s (5 µs Periode)
MessfunktionenHigh-Speed-Funktion (Hochgeschwindigkeitsaufzeichnung), Echtzeitberechnung zwischen Kanälen, FFT-Berechnung oder andere Funktionen
SpeicherkapazitätInsgesamt 32 MWords, 8 MW pro Eingangseinheit (Hinweis: 1 Word = 2 Byte, daher 32 Mega-Words = 64 Mega-Byte. Der Speicher kann in Abhängigkeit von der Anzahl der verwendeten Kanäle an jeder Eingangseinheit zugewiesen werden.
Wechselspeicher: SD-Kartensteckplatz, USB 2.0-Speicher
AnzeigeTouchpanel-Bedienung 8,4"/21,3 cm SVGA-TFT-Farb-LCD (800x600 Punkte)
KommunikationsschnittstellenLAN: 100BASE-TX (DHCP, DNS unterstützt, FTP-Server/Client, Web-Server, E-Mail-Versand, Befehlssteuerung); USB 2.0 (1x Mini-B-Buchse: Einstellung/Messung mit Kommunikationsbefehl, oder Dateiübertragung SD-Karte zu PC; 2x A-Buchse: USB-Speicher, USB-Maus/Tastatur
StromversorgungNetzadapter Z1002; Akkupack Z1003; externe Gleichstromversorgung 10...28 VDC (Spezialkabel auf Anfrage)
Abmessungen (mm)298 x 224 x 84; 2,4 kg (Hauptgerät ohne Eingabeeinheiten und Akkupack Z1003); 3,47 kg (einschließlich 4x Einheit MR8901 und Akkupack Z1003)
Unterstützung von Drittanbiete-SoftwareLabVIEW- und MATLAB-Skriptunterstützung für MR8875 verfügbar

Lieferumfang: HIOKI MR 8875, Bedienungsanleitung, Messanleitung, Netzadapter Z1002, Schutzfolie, USB-Kabel, Schultergurt, Anwendungs-CD (Wave viewer Wv, Kommunikationsbefehlstabelle, CAN-Editor). Hinweis: Messleitungen und I/O-Einheiten sind nicht im Lieferumfang enthalten. Kaufen Sie die für Ihre Anwendung geeigneten Leitungen und Einheiten separat. Der Netzadapter Z1005 ist standardmäßig enthalten.
