HIOKI RM354x Serie Widerstandsmessgeräte
Vorteile der RM354x Serie Tester, Hochgeschwindigkeits- und Hochpräzisions-Widerstandsmessgeräte
- Eine Serie vielseitiger Widerstandsmessgeräte für verschiedene Anwendungsschwerpunkte.
- Modelle mit hoher Geschwindigkeit, hoher Genauigkeit und Mehrkanalfähigkeit.
- Schnittstellenoptionen je nach Modell.
HIOKI RM354x Serie Widerstandsmessgeräte
HIOKI RM3542A, RM3543, RM3544, RM3545 Widerstandsmessgeräte und Tester
Die HIOKI RM354x Serie sind Widerstands-Tester und Hochgeschwindigkeits-/Hochpräzisions-Widerstandsmessgeräte. Die Geräte bieten die Möglichkeit der Einstellung der Messgeschwindigkeit, um den optimalen Punkt zwischen hoher Geschwindigkeit und hoher Genauigkeit zu finden.
- Widerstandsmessgeräte:

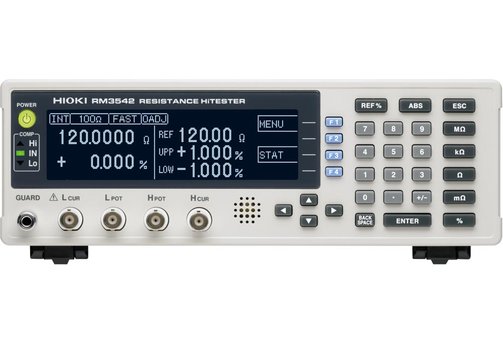

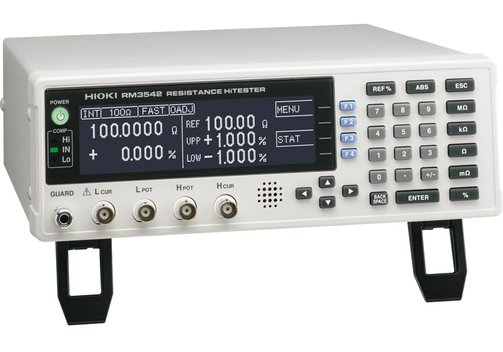

- RM3542: Widerstands-Tester, Hochgeschwindigkeits-Widerstandsmessgerät.

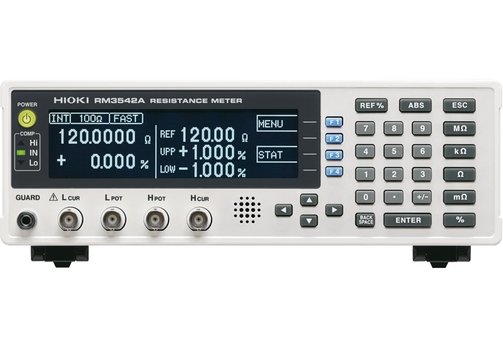

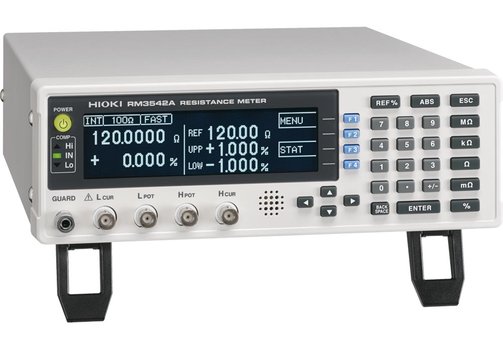

- RM3542A: Hochgeschwindigkeits-Widerstands-Messgerät, bis 120 MΩ, Auflösung 0,1 μΩ.

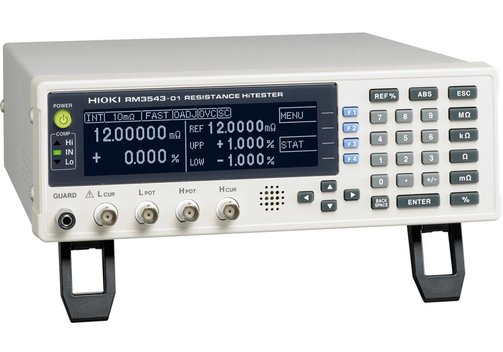

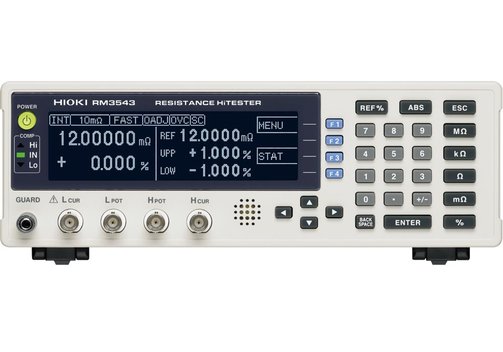

- RM3543: Hochpräzises, Widerstands-Messgerät bis 1,2 kΩ, Auflösung 0,01 μΩ.

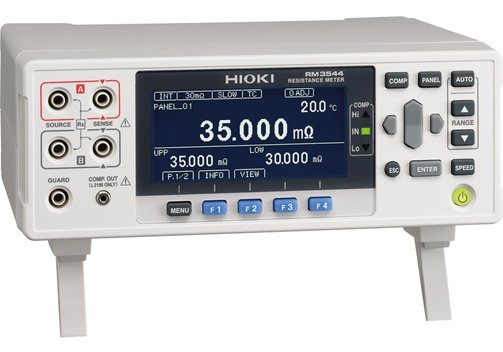

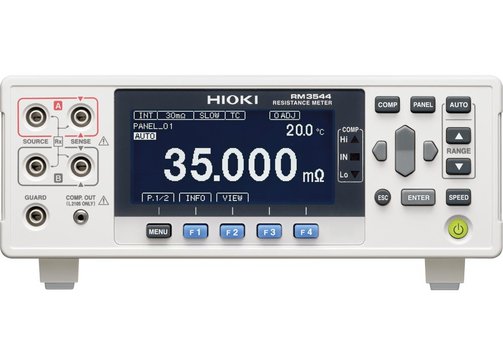

- RM3544: Widerstands-Messgerät bis 3,5 MΩ, Auflösung 0,1 μΩ, max. 300 mA.
- RM3545: Widerstandsmessgerät, super-hohe Genauigkeit und Mehrkanalfähigkeit.
- Schnellste Messzeit 0,9 ms (RM3542, RM3542A), 0,1 ms (RM3543), 18 ms (RM3544), oder 2,2 ms (RM3545).
- Feinste Auflösung 0,1 µΩ (RM3542, RM3542A), 0,01 µΩ (RM3543, RM3545) oder 1 µΩ (RM3544).
- Prüfung des Quellenstroms bis zu 300 mADC (RM3544).

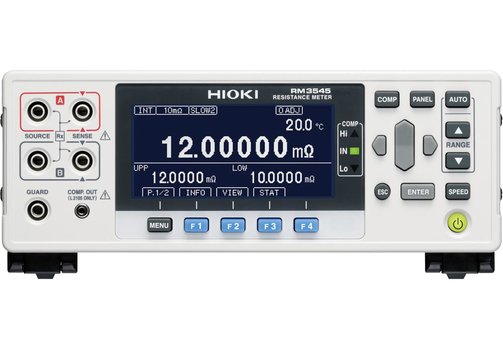

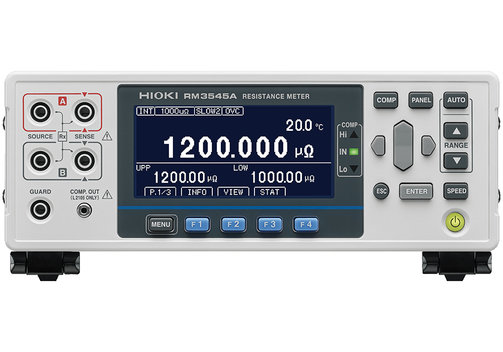

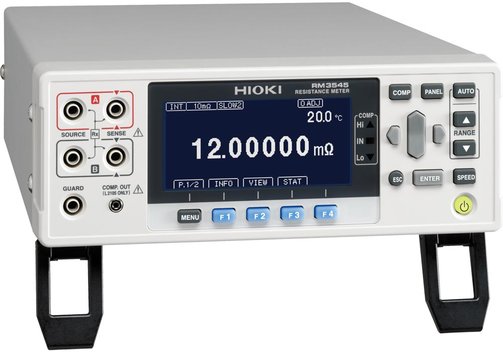

- RM3545: Hochauflösendes Widerstands-Messgerät (0,01 μΩ), bis 1200 MΩ, Genauigkeit 0,006% und Mehrkanal-Fähigkeit bis 20 Kanäle mit optionaler Multiplexer-Einheit.
- Modelle mit Schnittstellen, je nach Modell RS232C, USB, GPIB.
Modell-Übersicht
Modell | RM3542 | RM3542A | RM3543 | RM3544 | RM3545 |
Widerstandsbereich | Bei Low Power AUS: 100 mΩ-Bereich (max. 120,0000 mΩ, 0,1 µΩ Auflösung) bis 100 MΩ-Bereich (max. 120,0000 MΩ, 100 Ω Auflösung), 10 Schritte Bei Low Power ON: 1000 mΩ-Bereich (max. 1200,000 mΩ, 1 µΩ Auflösung) bis 1000 Ω-Bereich (max. 1200,000 Ω, 1 mΩ Auflösung), 4 Stufen | Bei Low Power AUS: 100 mΩ-Bereich (max. 120,0000 mΩ, 0,1 µΩ Auflösung) bis 100 MΩ-Bereich (max. 120,0000 MΩ, 100 Ω Auflösung), 16 Schritte Bei Low Power ON: 1000 mΩ-Bereich (max. 1200,000 mΩ, 1 µΩ Auflösung) bis 1000 Ω-Bereich (max. 1200,000 Ω, 1 mΩ Auflösung), 6 Schritte | (Methode: Vierpolig, Konstantstrom DC) 10 mΩ (max. 12,00000 mΩ, 0,01 µΩ Auflösung) bis 1000 Ω-Bereich (max. 1200,000 Ω, 1 mΩ Auflösung), 7 Schritte | 30 mΩ (35,000 mΩ Anzeige max, 1 µΩ Auflösung) bis 3 MΩ-Bereich (3,5000 MΩ Anzeige max., 100 Ω Auflösung), 9 Schritte | 10 mΩ (12,00000 mΩ Anzeige max., 10 nΩ Auflösung) bis 1000 MΩ-Bereich (1200,0 MΩ Anzeige max., 100 kΩ Auflösung), 12 Schritte; Low Power ON 1000 mΩ (1200,00 mΩ Anzeige max., 10 µΩ Auflösung) bis 1000 Ω-Bereich (1200,00 Ω Anzeige max., 10 mΩ Auflösung), 4 Schritte |
Messgenauigkeit | Mit SLOW-Modus, bei 100 mΩ Bereich: ±0,015% rdg. ±0,002% f.s. Mit SLOW-Modus, bei 1000 Ω Bereich: ±0,006% rdg. ±0,001% f.s. (bester Fall) | Bei 10 mΩ Bereich, mit SLOW-Modus, Durchschnitt 16 mal Einstellungen: ±0,060% rdg. ±0,001% f.s. | ±0,020% rdg. ±0,007% f.s. | ±0,006% rdg. ±0,001% f.s. | |
Prüfstrom | 100 mADC (100 mΩ-Bereich) bis 100 nADC (100 MΩ-Bereich) | 1 ADC (10 mΩ-Bereich) bis 1 mADC (1000 Ω-Bereich) | 300 mADC (30 mΩ-Bereich) bis 500 nADC (3 MΩ-Bereich) | 1 ADC bis 1 µA oder weniger; Low Power AN: 1 mA bis 5 µADC | |
Offene Klemmenspannung | Max. 20 VDC | Max. 20 VDC (bei aktivierter Funktion zur Begrenzung der angelegten Spannung: max. 10 VDC) | Max. 20 VDC (Spannung, wenn nicht gemessen wird, beträgt 20 mV oder weniger, wenn der Strommodus auf Impuls eingestellt ist und der Kontaktverbesserer auf OFF/PULSE eingestellt ist (gemessen mit einem Voltmeter mit 10 MΩ) | Max. 5,5 VDC | 20 VDC (10 kΩ Bereich oder mehr), 5,5 VDC max. (1000 Ω Bereich oder weniger); niedrige Leistung ON: Max. 20 mVDC |
Abtastrate/ Messgeschwindigkeit | FAST, MEDIUM, SLOW, 3 Einstellungen Bei 100 Ω/1000 Ω-Bereichen, bei Low Power AUS: SCHNELL 0,9 ms, MITTEL 3,6 ms, LANGSAM 17 ms (min. Zeit); Integrationszeit1): 0,1...100,0 ms, oder 1...5 PLC bei 50 Hz, 1...6 PLC bei 60 Hz | FAST, MEDIUM, SLOW; Integrationszeit1): Bei 10 mΩ Bereich, Standardwert: FAST 2,0 ms, MED 5,0 ms, SLOW 1 PLC, Einstellbereich: 0,1...100,0 ms, oder 1...5 PLC bei 50 Hz, 1...6 PLC bei 60 Hz | FAST 21 ms (50 MHz), 18 ms 60 ms), MED 101 ms, SLOW 401 ms | FAST, MEDIUM, SLOW1, SLOW2, 4 Einstellungen; FAST 2,2 ms, MED 21 ms (50 Hz)/18 ms (60 Hz), SLOW1 102 ms, SLOW2 202 ms | |
Andere Funktionen | Komparator (vergleicht Einstellwert mit Messwert), Verzögerung (wird eingestellt, um eine mechanische Verzögerung des Triggereingangs und der Abtastung zu ermöglichen, oder wird eingestellt, um eine Reaktion des Messobjekts zu ermöglichen), OVC (Offset-Spannungsausgleich), Messfehlererkennung, Fühlerkurzschlusserkennung, Kontakt verbessern, automatischer Speicher, statistische Berechnungen, Einstellungsüberwachung (bei Verwendung von zwei Messgeräten führt ein Unterschied in den Einstellungen zu einer Warnmeldung), Wiederholung, Triggerfunktion usw. | Komparator (vergleicht Einstellwert mit Messwert), Verzögerung, OVC (Offsetspannungskompensation), Mittelwert, Messfehlererkennung, Fühlerkurzschlusserkennung, Kontaktverbesserung, Strommoduseinstellung (eine Impulsanwendungsfunktion, die nur während der Messung Strom anlegt), Autospeicher, statistische Berechnungen, Einstellungsüberwachung (bei Verwendung von zwei Messgeräten führt ein Unterschied in den Einstellungen zu einer Warnmeldung), Wiederholungsversuch, Triggerfunktion, usw. | Temperaturkorrektur, Komparator (ABS/REF%), Tastensperre (AUS, Menüsperre, alles sperren), Funktion zur Auswahl der Ziffernzahl auf dem Display (5 Ziffern/4 Ziffern), automatische Einstellung der Netzfrequenz (AUTO/50 Hz/60 Hz), Skalierung, Einstellung des Beurteilungsgeräusches, Auto-Hold, Mittelwertbildung, Panel-Speicher/Panel-Laden | Temperaturkorrektur Offset-Spannungskompensation (OVC), Komparator (ABS/ REF%), BIN, Tastensperre (AUS, Menüsperre, alles sperren), Ziffernauswahlfunktion (7-stellig/6-stellig/5-stellig), automatische Netzfrequenzeinstellung (AUTO/50 Hz/60 Hz), Skalierung, Geräuschbeurteilung, Auto-Hold, Mittelwertbildung, statistische Berechnungen, Panel-Speicher/Panel-Laden, D/A-Ausgang | |
- | Grenzwertfunktion für angelegte Spannung, Skalierungsfunktion | ||||
Temperaturmessung | - | - | Mit Sensor Z2001: -10,0...99,9°C, Genauigkeit ±0,5°C (Genauigkeit von Temperatursensor Z2001 und RM3544 zusammen) | - | |

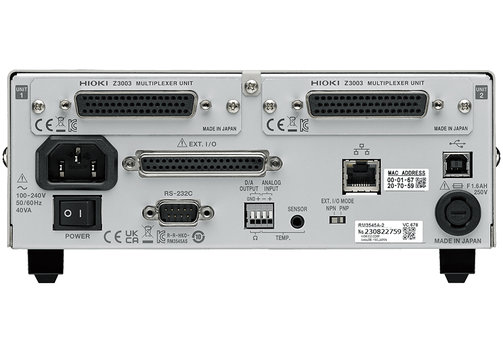

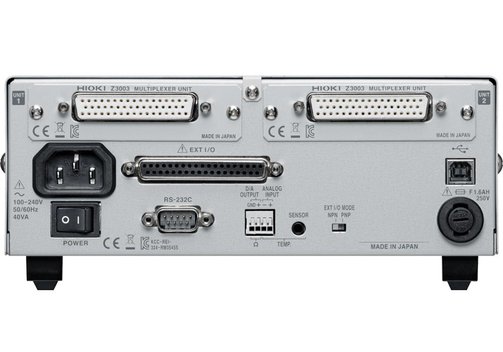

Multiplexer | - | - | - | Nur RM3545-02, Unterstützungseinheit Z3003 (bis zu 2 Einheiten installieren) | |
Anzeige | Monochromes Grafik-LCD 240x64 Punkte, weiße LED-Hintergrundbeleuchtung | ||||

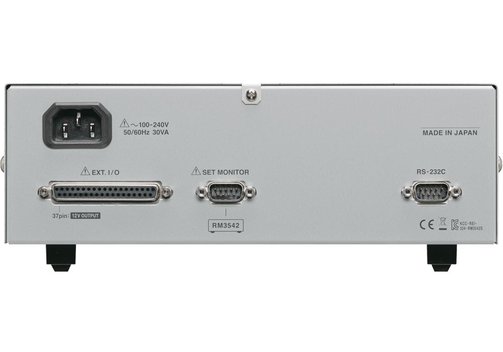

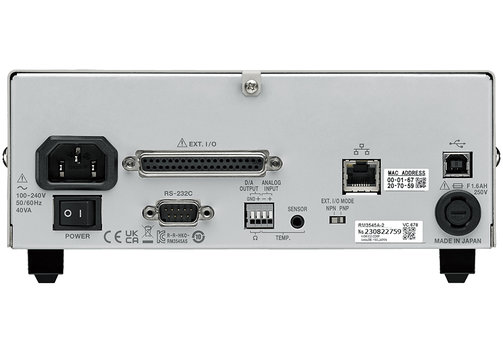

Schnittstellen | RS232C, Drucker, externe E/A, Versionen -01: Zusätzliche GP-IB | Optional: RS232C, Drucker (RS232C), USB | RS232C, Drucker (RS232C), USB, Version -01: Zusätzlich GPIB | ||
Abmessungen (mm) | 260 x 88 x 300; ca. 2,9 kg | 260 x 88 x 300; ca. 3 kg | 215 x 80 x 166; 0,9 kg (RM3544), 1,0 kg (RM3544-01) | 215 x 80 x 307; 2,5 kg (RM3545/RM3545-01), 3,2 kg (RM3545-02) | |

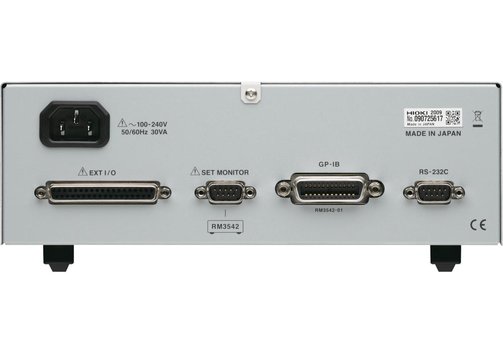

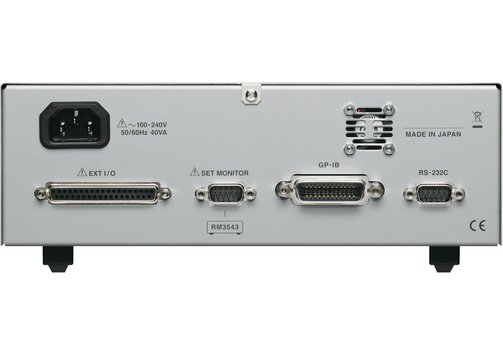

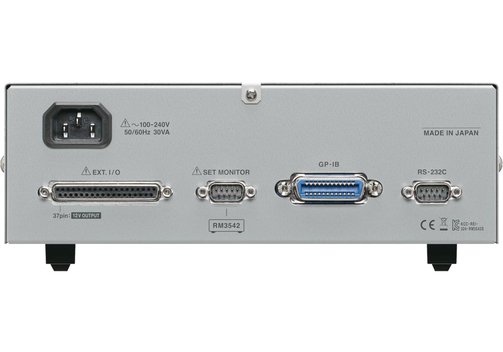

Versionen | RM3542: Widerstands-Tester, Hochgeschwindigkeits-Widerstandsmessgerät RM3542-01: Mit eingebauter GPIB-Schnittstelle | RM3542-50: Widerstandsmessgerät, Hochgeschwindigkeits-Widerstandsmessgerät RM3542-51: Mit eingebauter GPIB-Schnittstelle | RM3543: Widerstands-Tester RM3543-01: Mit eingebauter GPIB-Schnittstelle | RM3544: Widerstandsmessgerät, keine Schnittstellen RM3544-01: Mit eingebautem EXT I/O, RS232C, USB-Schnittstelle | RM3545: Widerstandsmessgerät RM3545-01: Mit eingebauter GPIB-Schnittstelle RM3545-02: Unterstützung für die Multiplexer-Einheit |
1) PLC = ein Stromleitungszyklus/eine Netzwellenformperiode.
Lieferumfang: Widerstandsmessgerät RM 3542, 3542A, 3543, 3544, oder 3545, Netzkabel, Bedienungsanleitung, Betriebsanleitung, Modelle mit EXT I/O: EXT I/O-Stecker.
Zusätzliches Zubehör im Lieferumfang enthalten:
RM3544: Clipkabel L2101, Ersatzsicherung.

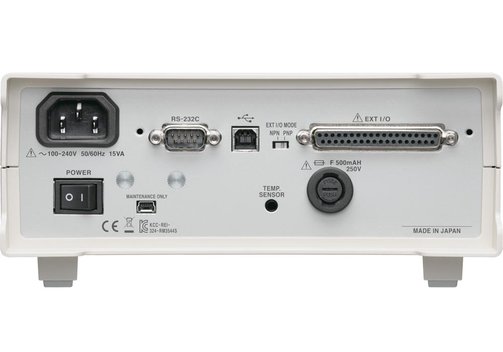

RM3544-01: Anwendungs-CD, USB-Kabel (Typ A-zu-B), Ersatzsicherung.
RM3545: Anschlusskabel L2101, Temperatursensor Z2001, Anwendungs-CD, USB-Kabel (Typ A-zu-B), Ersatzsicherung.
