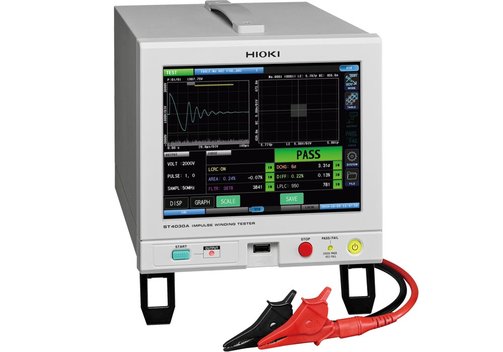

HIOKI ST4030A Impuls-Wicklungsprüfgerät
Vorteile des ST4030A Surge- oder Impulswicklungsprüfers
- Prüfung des Rotors im montierten Zustand.
- 200 MHz Hochgeschwindigkeitsabtastung mit hochpräziser 12-bit-Wellenformerkennung.
- Identifizierung von Einzelfehlerwindungen durch Quantifizierung der Antwortwellenformen in LC- und RC-Werte.
HIOKI ST4030A Impuls-Wicklungsprüfgerät
Das HIOKI ST4030A ist ein Instrument zur Diagnose der Isolationsqualität und der Verschlechterung von Rotorwicklungen im montierten Zustand durch Quantifizierung der Antwort-Wellenform. Das ST9000 ist eine werkseitig installierte Erweiterung zur Entladungserkennung: Erkennen Sie Pseudokurzschlüsse mit einem hohen Maß an Präzision.
Das ST4030A erkennt das Vorhandensein von Schichtkurzschlüssen zwischen Spulenwicklungen und Defekte, die in Motorinduktoren vorkommen. Durch Verwendung einer Master-Wellenform, die von einer Referenzspule nach Anlegen einer Impulsspannung aufgenommen wird, und den Vergleich mit der gemessenen Wellenform über ein bestimmtes Intervall der zu prüfenden Spule, kann über die resultierende Flächendifferenz einfach und genau festgestellt werden, ob ein Fehler vorliegt. Darüber hinaus ermöglicht die Quantifizierung der Antwortwellenformen (eine neue, von HIOKI entwickelte Methode) die Erkennung von Fehlern mit nur einer Windung anhand einer Pass/Fail-Verteilung.
- Impulswicklungsprüfgerät für die Inspektion des Rotors im montierten Zustand.
- Kombiniert die Funktionen eines Widerstandsmessers und einer Isolationsfestigkeitsprüfung, die für Hersteller von Elektromotorwicklungen erforderlich sind.
- Erkennen von Kurzschlüssen in einer Windung, Erkennen von Teilentladungen mit hoher Genauigkeit, Erkennen von Isolationsfehlern zwischen Motorwicklungen.
- Erkennen von Wellenformen mit hoher Präzision (200 MHz Hochgeschwindigkeits-Abtastung, hohe 12-bit-Auflösung).
- Neuer Ansatz des Geräte: Quantifizierung der Antwortwellenformen in LC- und RC-Werte (im Gegensatz zum herkömmlichen Ansatz: Flächenvergleich auf Basis der Wellenformen).
- Prüfbarer Induktivitätsbereich 10 µH...100 mH.

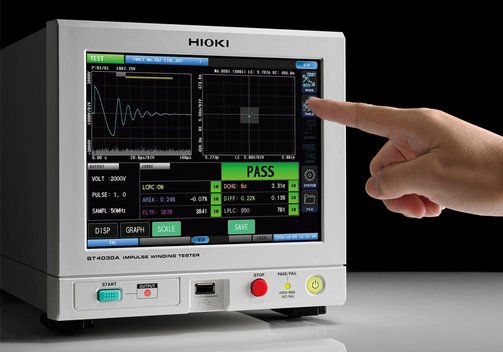

- 8,4"/21,3 cm SVGA-Farb-TFT-LCD-Touchscreen.
- Schnittstellen: LAN, USB, optional: GPIB, RS232C.
- Anwendungen: Prüfung des Zustands der Rotoreinheit. Erkennen von Fehlern bei einzelnen Umdrehungen. Qualitätsverbesserung durch Erfassen der gesammelten Drehfehlerdaten als Feedback für vorgelagerte Prozesse.
Modell-Übersicht
| Model | ST4030A |
| Messgrößen | Quantifizierung (LC-Wert, RC-Wert) der Antwortwellenform, die beim Anlegen einer Impulsspannung erhalten wird, Beurteilung von bestanden/nicht bestanden. Beurteilung der Wellenform mit AREA-Wert, Flutter, Laplacian usw. Ausgestattet mit einer Funktion zur Prüfung der dielektrischen Durchbruchspannung. |
| Angelegte Spannung | 100...4200 V (Einstellauflösung: 10 V-Schritte); maximale angelegte Energie: ca. 88 mJ |
| Prüfbarer Induktivitätsbereich | 10 µH...100 mH |
| Abtastung | 200 / 100 /50 / 20 / 10 MHz, Auflösung: 12 bit, Anzahl der Daten: 1001...800 Punkte (1000-Punkte-Schritte) |
| Genauigkeit der Spannungserkennung (DC-Genauigkeit) | ±5% der Einstellung, (AC-Band) 100 kHz: ±1 dB |
| Bestimmungsmethode | LC/RC-Wert-Beurteilung, Wellenform-Beurteilung, Entladungs-Beurteilung (bei Verwendung des ST9000) |
| Anzahl der Testbedingungstabellen | 255 (Einstellung der Testbedingungen, Einstellung der Beurteilungsbedingungen, Master-Wellenform) |
| Prüfzeit | Etwa 60 ms (3000 V, 1 Impuls, Referenzwert bei Entscheidung AUS) |

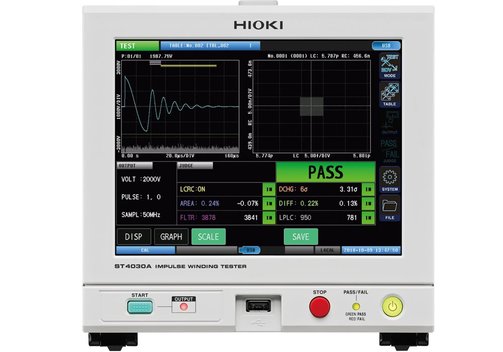

| Anzeige | 8,4"/21,3 cm SVGA Farb-TFT-LCD (800x600 Punkte), Touchpanel |

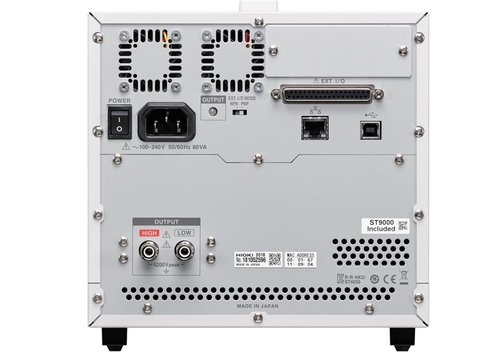

| Schnittstellen | Serienmäßig: EXT I/O, USB Host and Device, LAN; optional: RS232C (Z3001), GPIB (Z3000) |
| Spannungsversorgung | 100...240 VAC, 50/60 Hz, max. 80 VA |
| Abmessungen (mm) | 215 x 200 x 348; 6,7 kg |
Lieferumfang: HIOKI ST 4030A, Netzkabel, Bedienungsanleitung, Anwendungs-CD, Gebrauchsanweisung.
Entladungsdetektions-Upgrade ST9000

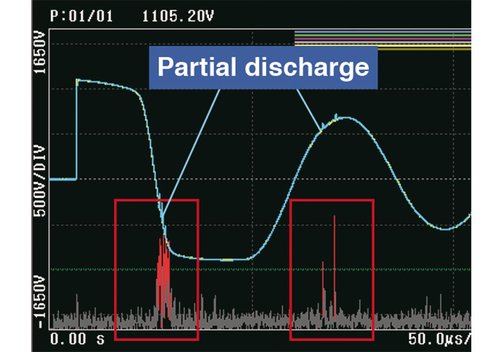

Das Upgrade ST9000 ist eine optionale Funktion für das ST4030A. Es ermöglicht die Erkennung von mikroskopischen Teilentladungen, die durch Rauschen verdeckt werden, und die Erkennung von Pseudokurzschlüssen mit hoher Genauigkeit.
- Optionale Zusatzfunktion für ST4030A (werkseitig installierte Option - bitte bei der Bestellung angeben).
- Verbessert die Erkennung von Entladungen, die im Rauschen verborgen sind, um eine defekte Isolierung (Pseudokurzschlüsse) aufzuspüren.
- HIOKI-Original-Filter: Rauschkomponenten innerhalb der Hochfrequenzkomponenten, die in der gesamten Antwortwellenform auftreten, werden entfernt, um nur die Teilentladungskomponente zu extrahieren, um eine Pass/Fail-Bestimmung zu treffen.
- Keine Peripheriegeräte (Antenne zur Entladungserkennung usw.) erforderlich, um Entladungen leicht zu erkennen.
