CAMI/CableEye Testsystem für Kabel und Kabelbäume

CableEye Tester für Kabel und Kabelbäume

Meilhaus Electronic - Ihr kompetenter CableEye-Spezialist - Seit 2010!

Der preiswerte Kabeltester.

7 Tage lang unverbindlich ausprobieren!

▸Jetzt testen...

Keine Kaufverpflichtung.

CableEye begleitet Sie in allen "Lebensphasen" Ihrer Kabel.

Dank nahezu unbegrenzter Adaptionsmöglichkeiten an Kabel, Kabelbäume und Stecker aller Art unterstützt Sie CableEye...

  • ...beim Design und Entwickeln neuer Kabel.
  • ...beim Erstellen von ersten Prototypen.
  • ...in der Produktion Ihrer Kabel.
  • ...beim Prüfen/Endtest der Qualität Ihrer Kabel.
  • ...im täglichen Einsatz der Kabel, in Industrie, Veranstaltungstechnik etc. - überall dort, wo es auf zuverlässig funktionierende Kabel ankommt.

Dabei hilft Ihnen der CableEye Kabeltester aktiv bei der Montage ("Guided Assembly"). Es lässt sich nach kurzer Einlernphase auch von Nicht-Fachleuten sicher bedienen. Das System findet Fehler schnell und zuverlässig und liefert für die Qualitätssicherung ausführliche Prüf-Protokolle.

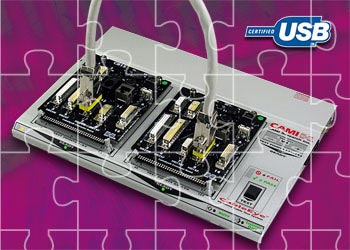

CableEye ist modular erweiterbar und zukunftssicher.

Erweitern Sie das CableEye Testsystem von minimal 128 Testpunkte auf bis zu 2560 Testpunkte. So prüfen Sie auch komplexe Kabelbäume sicher und zuverlässig.

  • Prüfen auf galvanische Verbindung/Durchgang/Unterbrechungsfreiheit, Kabelzuordnung/Fehlverdrahtung, Widerstand, Isolationswiderstand und mehr.
  • Prüfen auf sporadisch auftretende/intermittierende Fehler durch Tests in Dauerschleife.
  • Testen mit niedriger oder hoher Prüfspannung: Mit dem HVX-System testen Sie mit Prüfspannungen bis 2,1 kVDC (Isolationswiderstand bis 5 GΩ Strom-Sensitivität bis 0,2 µA).

CableEye liefert die perfekten Prüfprotokolle.

Wenn Sie Ihre Kabel getestet haben, benötigen Sie für die Qualitätssicherug natürlich die entsprechenden Prüfdokumente mit allen relevanten Ergebnissen. Die liefert Ihnen der CableEye Tester ganz einfach und automatisch per Knopfdruck.



Die CAMI CableEye-Produkte im Web-Shop finden Sie ▸ hier im Überblick.



Modell M2U-Basic M2U-Full M3U* M3Z M4 HVX HVX-21
Kontinuität/ Durchgang Offen, Kurzschluss, Fehlverdrahtung
Intermittierende/ sporadische Fehler
Komplexe Netzwerke, Backplanes
Widerstand Verbindungs-/Nicht-Verbindungs-Qualität
Widerstand (2-Draht)
Kontinuierlicher Widerstands-Scan
Fixture-Widerstands-Nulling
Widerstand (4-Draht Kelvin) (✓) Option (✓) Option
Hochstrom-Widerstand (✓) Option (✓) Option
Kapazität Draht-/Kabel-Länge (✓) Option (✓) Option
Länge bis Bruch (✓) Option (✓) Option
Twist-Pairing (✓) Option (✓) Option
Ein-Kanal Sicherheittest Chassis, Panels, Transforatoren etc.
Isolations-Qualität Durchschlagfestigkeit, Spannungsfestigkeit
Isolations-Widerstand
Vorhandensein von Verunreinigungen
In-Line-Komponenten Widerstände
Dioden - Richtung
Dioden - Durchlassspannung
LEDs - Richtung
LEDs - Farb-Erkennung
Zener-Dioden - Richtung
Zener-Dioden - Durchlassspannung
Zener-Dioden - Rückwärts-Durchbruch-Spannung <10 V
Zener-Dioden - Rückwärts-Durchbruch-Spannung >10 V
Kapazitäten (✓) Option (✓) Option



Modell Niederspannungs-Test Niederspannungs-Test Niederspannungs-Test Niederspannungs-Test Niederspannungs-Test Hochspannungs-Test (HVX) Hochspannungs-Test (HVX)
M2U-Basic M2U-Full M3U* M3Z M4 HVX HVX-21
CAMI-810U CAMI-811U CAMI-821U CAMI-826 CAMI-824 CAMI-829 CAMI-829A
Steuer-Modul Test-Punkte 128 128 + 24 Zubehör-Test-Punkte 128 + 24 Zubehör-Test-Punkte 128 + 24 Zubehör-Test-Punkte 128 + 24 Zubehör-Test-Punkte 128 + 24 Zubehör-Test-Punkte für LV-Tests, 128 für HV-Tests 128 + 24 Zubehör-Test-Punkte für LV-Tests, 128 für HV-Tests
Max. Test-Punkte 128 1024 2560 2560 2560 1024 512
Test-Zeit (128 Test-Punkte) - nur Durchgang 0,20 s 0,20 s 0,20 s 0,15 s 0,15 s Ab 0,20/0,15 s Ab 0,20/0,15 s
Test-Zeit (128 Test-Punkte) - mit Widerstands-Test - - 0,25 s 0,40 s 0,40 s Ab 0,25/0,40 s Ab 0,25/0,40 s
Widerstand-Schwellwert 46 kΩ, fest 46 kΩ, fest 0,3 Ω...10 MΩ 0,1 Ω...5 MΩ 0,02 Ω...6 MΩ 0,1/0,02 Ω...1 GΩ 0,1/0,02 Ω...5 GΩ
Widerstands-Genauigkeit - 10Ω...100Ω - - ±0,3Ω ±0,2Ω ±0,15Ω ±0,2Ω/±0,15Ω ±0,2Ω/±0,15Ω
Widerstands-Genauigkeit - 100Ω...1MΩ - - 1% 1% 1% 1...5% (1...100 MΩ) 1...5% (1...100 MΩ)
Widerstands-Genauigkeit - voller Bereich - - Geringere Genauigkeit über vollen Bereich Geringere Genauigkeit über vollen Bereich Geringere Genauigkeit über vollen Bereich Geringere Genauigkeit über 100 MΩ Geringere Genauigkeit über 100 MΩ
Widerstands-Bereich - - 0,3 Ω...10 MΩ 0,1 Ω...5 MΩ 0,02 Ω...6 MΩ 0,1/0,02 Ω...5/6 MΩ 0,1/0,02 Ω...5/6 MΩ
4-Draht Kelvin - - - - 20 mΩ ± 20 mΩ (20 mΩ...15 Ω, Test-Strom 3,3 mA 1 mΩ ±1 mΩ (1 mΩ...15 Ω, Test-Strom 100 mA...1 A) - optionale Funktion (Artikel 832) 1 mΩ ±1 mΩ (1 mΩ...15 Ω, Test-Strom 100 mA...1 A) - optionale Funktion (Artikel 832)
Scan-Rate für intermittierende Verbindungen 33 Scans/s 33 Scans/s 90 Scans/s - 64 Test-Punkte 18 Scans/s - 128 Test-Punkte, 47 Scans/s - 64 Test-Punkte 18 Scans/s - 128 Test-Punkte, 47 Scans/s - 64 Test-Punkte 90 Scans/s - 64 Test-Punkte, 47 Scans/s - 64 Test-Punkte 90 Scans/s - 64 Test-Punkte, 47 Scans/s - 64 Test-Punkte
Dioden-Messung Nur Richtung Nur Richtung Richtung, Durchlass-Spannung und Durchbruch in Rückwärtsrichtung <10 V Richtung, Durchlass-Spannung und Durchbruch in Rückwärtsrichtung <10 V Richtung, Durchlass-Spannung und Durchbruch in Rückwärtsrichtung <10 V Richtung, Durchlass-Spannung und Durchbruch in Rückwärtsrichtung >10 V Richtung, Durchlass-Spannung und Durchbruch in Rückwärtsrichtung >10 V
Test Spannung 5 V 5 V 10 V 10 V Einstellbar: 1,7/2,5/3,3/5/10 V 10...1500 VDC oder 10...1000 VACeff in 1-V-Inkrementen 10...2100 VDC oder 10...1200 VACeff in 1-V-Inkrementen
Test Spannung Genauigkeit - - - - - DC: ±2%, ±1,5 V; AC: ±4%, ±2Veff DC: ±2%, ±1,5 V; AC: ±4%, ±2Veff
Max. Test-Strom 0,3 mA 0,3 mA 1,0 mA 3,3 mA 3,3 mA 3,3 mA 3,3 mA
Kapazität Bereich - - - - 100 pF...100 mF 100 pF...100 mF - optionale Funktion (Artikel 833) 100 pF...100 mF - optionale Funktion (Artikel 833)
Kapazität Genauigkeit - - - - ±5% ±5% - optionale Funktion (Artikel 833) ±5% - optionale Funktion (Artikel 833)
Kapazität Messrate - - - - 20 Messungen/s bei 100 nF oder weniger 20 Messungen/s bei 100 nF oder weniger - optionale Funktion (Artikel 833) 20 Messungen/s bei 100 nF oder weniger - optionale Funktion (Artikel 833)
Twisted-Pair-Messung - - - - Ja, 182.9 cm/6 ft min. Länge Ja, 182.9 cm/6 ft min. Länge - optionale Funktion (Artikel 833) Ja, 182.9 cm/6 ft min. Länge - optionale Funktion (Artikel 833)
Messung Kabel-Länge - - - - Min. Länge 182.9 cm/6 ft, ±91,4 cm/3 ft Min. Länge 182.9 cm/6 ft, ±91,4 cm/3 ft - optionale Funktion (Artikel 833) Min. Länge 182.9 cm/6 ft, ±91,4 cm/3 ft - optionale Funktion (Artikel 833)
Messung Distanz bis Bruch - - - - Min. Distanz bis Bruch 182.9 cm/6 ft, ±91,4 cm/3 ft Min. Distanz bis Bruch 182.9 cm/6 ft, ±91,4 cm/3 ft - optionale Funktion (Artikel 833) Min. Distanz bis Bruch 182.9 cm/6 ft, ±91,4 cm/3 ft - optionale Funktion (Artikel 833)
Bereich Verweildauer 1 µs...100 ms 1 µs...100 ms 1 µs...100 ms 1 µs...100 ms 1 µs...100 ms LV: 1 µs...100 ms; HV: 30 ms...300 s LV: 1 µs...100 ms; HV: 30 ms...300 s
Messung des Isolationswiderstands - - 10 MΩ bei 10 V 5 MΩ bei 10 V 6 MΩ bei 10 V 2 MΩ...1 GΩ bei 1500 VDC; 2 MΩ (min.) bei 1000 VAC; Strom-Empfindlichkeit: 1 µA 2 MΩ...5 GΩ bei 100 VDC; 2 MΩ (min.) bei 1200 VAC; Strom-Empfindlichkeit: 0,2 µA
Digital-I/Os Nur Eingänge Test-Punkte-Paare als Eingänge genutzt, 50+ Relay-Ausgänge mit optionalen Relay-Karten (Artikel 765) Test-Punkte-Paare als Eingänge genutzt, 50+ Relay-Ausgänge mit optionalen Relay-Karten (Artikel 765) Test-Punkte-Paare als Eingänge genutzt, 50+ Relay-Ausgänge mit optionalen Relay-Karten (Artikel 765) Test-Punkte-Paare als Eingänge genutzt, 50+ Relay-Ausgänge mit optionalen Relay-Karten (Artikel 765) Test-Punkte-Paare als Eingänge genutzt, 50+ Relay-Ausgänge mit optionalen Relay-Karten (Artikel 765) Test-Punkte-Paare als Eingänge genutzt, 50+ Relay-Ausgänge mit optionalen Relay-Karten (Artikel 765)
Kalibrierung Nicht erforderlich Nicht erforderlich Jährlich empfohlen Jährlich empfohlen Jährlich empfohlen Jährlich empfohlen Jährlich empfohlen
Test-Punkt-Anschlüsse 64-Pin zweireihige Anschlüsse, 2,54 mm/0,1" Mittelpunkt; zwei pro 128-Punkt Modul 64-Pin zweireihige Anschlüsse, 2,54 mm/0,1" Mittelpunkt; zwei pro 128-Punkt Modul 64-Pin zweireihige Anschlüsse, 2,54 mm/0,1" Mittelpunkt; zwei pro 128-Punkt Modul 64-Pin zweireihige Anschlüsse, 2,54 mm/0,1" Mittelpunkt; zwei pro 128-Punkt Modul 64-Pin zweireihige Anschlüsse, 2,54 mm/0,1" Mittelpunkt; zwei pro 128-Punkt Modul 64-Pin zweireihige Anschlüsse, 2,54 mm/0,1" Mittelpunkt; zwei pro 128-Punkt Modul 64-Pin zweireihige Anschlüsse, 2,54 mm/0,1" Mittelpunkt; zwei pro 128-Punkt Modul
Anschluss für Fernsteuerung Nein Ja, MiniDIN8-Anschluss für den Einsatz mit z.B. Fußschalter, externem Steuer-Panel Ja, MiniDIN8-Anschluss für den Einsatz mit z.B. Fußschalter, externem Steuer-Panel Ja, MiniDIN8-Anschluss für den Einsatz mit z.B. Fußschalter, externem Steuer-Panel Ja, MiniDIN8-Anschluss für den Einsatz mit z.B. Fußschalter, externem Steuer-Panel Ja, MiniDIN8-Anschluss für den Einsatz mit z.B. Fußschalter, externem Steuer-Panel Ja, MiniDIN8-Anschluss für den Einsatz mit z.B. Fußschalter, externem Steuer-Panel
Tastkopf-Anschluss Nein Ja; Tastkopf im Lieferumfang des Testers; Zubehör-Port auch einsetzbar mit Minihook-Kabeln Ja; Tastkopf im Lieferumfang des Testers; Zubehör-Port auch einsetzbar mit Minihook-Kabeln Ja; Tastkopf im Lieferumfang des Testers; Zubehör-Port auch einsetzbar mit Minihook-Kabeln Ja; Tastkopf im Lieferumfang des Testers; Zubehör-Port auch einsetzbar mit Minihook-Kabeln Ja; Tastkopf im Lieferumfang des Testers; Zubehör-Port auch einsetzbar mit Minihook-Kabeln Ja; Tastkopf im Lieferumfang des Testers; Zubehör-Port auch einsetzbar mit Minihook-Kabeln
Versorgung 9 VDC/300 mA (max.)/3 W, von Wand-/Stecker-Netzteil 9 VDC/300 mA (max.)/3 W, von Wand-/Stecker-Netzteil 18 VDC/500 mA (max.)/9 W, von Wand-/Stecker- oder Desktop-Netzteil 18 VDC/500 mA (max.)/9 W, von Wand-/Stecker- oder Desktop-Netzteil 18 VDC/500 mA (max.)/9 W 100...250 VAC, 50...60 Hz/130 W (max.) für 128 Test-Punkte; 175 W (max.) für 512 Test-Punkte; IEC-Standard Universal-C14-Chassis-Stecker 100...250 VAC, 50...60 Hz/130 W (max.) für 128 Test-Punkte; 175 W (max.) für 512 Test-Punkte; IEC-Standard Universal-C14-Chassis-Stecker
Gewicht 1,1 kg 1,1 kg 1,2 kg 1,2 kg 1,1 kg 9,5 kg 9,5 kg
Anforderungen an den PC Windows-kompatiber PC/Laptop mit Windows ab 7; Touch-Screen-kompatibel Windows-kompatiber PC/Laptop mit Windows ab 7; Touch-Screen-kompatibel Windows-kompatiber PC/Laptop mit Windows ab 7; Touch-Screen-kompatibel Windows-kompatiber PC/Laptop mit Windows ab 7; Touch-Screen-kompatibel Windows-kompatiber PC/Laptop mit Windows ab 7; Touch-Screen-kompatibel Windows-kompatiber PC/Laptop mit Windows ab 7; Touch-Screen-kompatibel Windows-kompatiber PC/Laptop mit Windows ab 7; Touch-Screen-kompatibel
USB-Schnittstelle USB 1,1, Fast USB 1,1, Fast USB 1,1, Fast USB 1,1, Fast USB 1,1, Fast USB 1,1, Fast, zwei Ports USB 1,1, Fast, zwei Ports

* Eingestellt (für bestehende Applikationen weiterhin verfügbar), ersetzt durch M3Z.

Kompatibilität zwischen CB-Boards und CableEye-Testern

CB-Board ist kompatibel zum Tester in dieser Spalte.
CB-Board ist NICHT kompatibel zum Tester in dieser Spalte.
Die Zahl in der Spalte "Expansions erforderlich" bedeutet, dass für den Einsatz dieses CB-Boards diese Anzahl an Expansions-Modulen für den Tester erforderlich sind.
Die Spalte "Spannung" gibt ausschließlich für den HVX High Voltage Tester die maximale Spannung an, mit der das CB-Board betrieben werden kann.

CB Board M2U Basic M2U / M3U / M3Z / M4 / HVX Expansions erforderlich Spannung
CB1 500
CB2 500
CB2A 500
CB3 500
CB4 500
CB5 500
CB6 500
CB7 1 500
CB8 500
CB9 500
CB10 1 500
CB11 500
CB12 60 Conductors max. 60 Conductors max. 1 500
CB12A 60 Conductors max. 60 Conductors max. 1 500
CB13 500
CB14 500
CB15 500
CB16 500
CB16A 500
CB17 500
CB18 500
CB18A 500
CB18B 500
CB18C 500
CB19 500
CB20 1 500
CB21 1 500
CB22 500
CB23 500
CB24 1 500
CB25 500
CB25A 500
CB25B 500
CB26A 500
CB26B 500
CB26C 500
CB26D 500
CB26E 500
CB26F 500
CB26G 500
CB26H 500
CB26I 500
CB26K 500
CB26L 500
CB26M 500
CB26N 500
CB26T 500
CB27 500
CB28 500
CB29 500
CB29A 500
CB29H 500
CB29HA 500
CB29BB 500
CB30 1 500
CB30A 1 500
CB30B 2 500
CB30C 2 500
CB31 1 500
CB32 1 500
CB33 500
CB34 500
CB35 500
CB37A M3U/M3Z/M4/HVX 500
CB38A M3U/M3Z/M4/HVX 1 500
CB39 500
CB40 500
CB41 500
CB42 500
CB43 500
CB44 500
CB45 500
CB46 1 500
CB47 500
CB48A 500
CB48B 500
CB49 500
CB50 M3U/M3Z/M4/HVX 500
CB-T1 500
