CableEye M2Z Entry-Level Kabel-NV-Prüfsystem 128 Testpunkte, USB

Neu
2.189,60
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Befindet sich im Zulauf. Lieferzeit ca. 7-14 Arbeitstage
Befindet sich im Zulauf. Lieferzeit ca. 7-14 Arbeitstage
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Zubehör
Dateien/Downloads

Vorteile des CableEye M2Z (CAMI-814) Mehrleiterkabel-Management-System

  • Überprüfung von Kabeln und Kabelbäumen auf Unterbrechungen, Kurzschlüsse, Fehlverdrahtungen, intermittierende Fehler und Diodenorientierung.
  • 128 Testpunkte und nahezu unbegrenzte Anpassungsmöglichkeiten an Stecker und Kabel.
  • Ausführliche automatische Prüfdokumentationen für das Qualitätsmanagement.

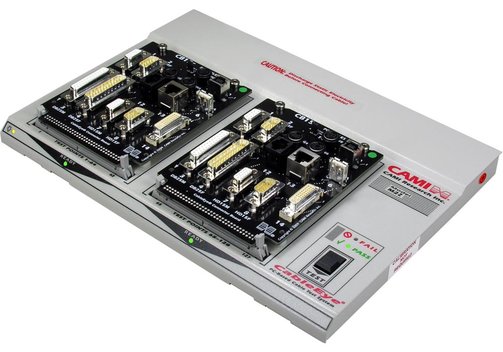

CAMI- CableEye M2Z Einstiegs-Niederspannungsprüfsystem für Kabel: 128 Testpunkte, nicht erweiterbar, USB

Das CableEye Test-System M2Z lässt Sie beliebige Kabel und Kabel-Bäume bequem mit dem PC prüfen, zum Beispiel auf Durchgang, offene Leitungen, Kurzschlüsse oder fehlerhafte Verdrahtung. Der CableEye Kabel-Tester eignet sich vor allem für die Produktion von Kabeln, für Forschung und Entwicklung, Wartung, Netzwerktechnik und Prototyping sowie für die alltägliche Prüfung im Einsatz in Industrie, Veranstaltungstechnik etc. Mit verschiedenen Anschluss-Boards und einer flexiblen Software für Windows "lernt" das System Ihre Kabel und testet Sie dann. Wählen Sie aus einer Vielzahl von Aufsteck-"Connector-Boards", die für viele Standard-Kabel/Steckertypen erhältlich sind, und montieren Sie auch problemlos kundenspezifische Steckverbinder für individuelle Anwendungen.

  • CableEye M2Z (CAMI-814) - das preisgünstiges Basis-System für 128 Test-Punkte, nicht erweiterbar.
  • Speichern von Kabel-Daten zu Dokumentationszwecken.
    Ausdrucken von Verdrahtungs-Plänen.
    Ausdrucken von Labels.
    Loggen und Ausdrucken von Fehler-Protokollen.

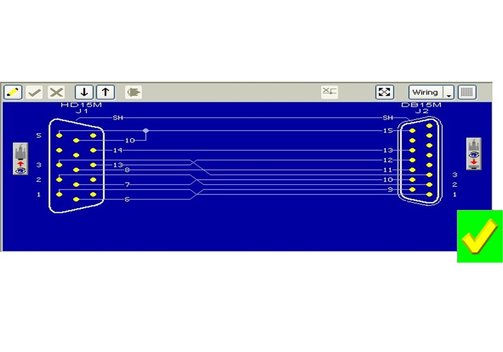

  • Grafische Darstellung der Verdrahtung von Kabeln, grafischer Vergleich zweier Kabel.
    Einfache, intuitive, grafische Nachverfolgung einzelner Leitungen eines Kabels.

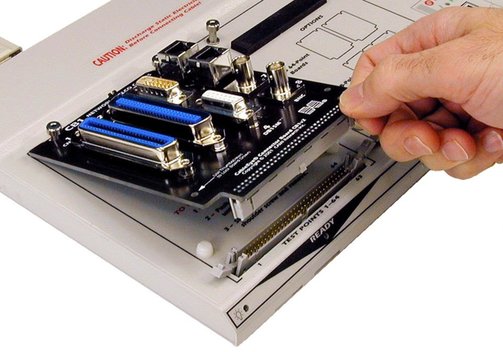

  • Mit wenigen Handgriffen schnell zu installierende Aufsteck-Boards für verschiedene Verbinder-Typen wie BNC, RJ45, Sub-D, Flachband-Verbinder und viele mehr.
  • Einfacher Anschluss an den PC per USB.
  • Benutzerfreundliche Windows-Software. Kann für Ein-Knopf-Bedienung eingerichtet werden, um Produktionstests zu beschleunigen. Ungeübte Bediener brauchen nur den TEST-Knopf zu drücken, um eine zuvor eingerichtete Testsequenz auszulösen, deren Ergebnisse automatisch für eine spätere Analyse und Berichterstellung auf der Festplatte gespeichert werden.
  • Durchgangsprüfung:
    Erkennt offene Leitungen, Kurzschlüsse und fehlerhafte Verdrahtungen.
    Pass/Fail-Test anhand eines vorgegebenen Muster-Kabels.
    Finden von intermittierenden Verbindungen.

Modell-Übersicht

ModellNiederspannungs-Test - M2Z - CAMI-814
Steuer-Modul Test-Punkte128
Max. Test-Punkte128
Test-Zeit (128 Test-Punkte)Nur Durchgang, 0,20 s
Widerstand-Schwellwert46 kΩ fest
Scan-Rate für intermittierende Verbindungen33 Scans/s
Dioden-MessungNur Richtung
Test Spannung5 V
Max. Test-Strom0,3 mA
Bereich Verweildauer1 µs...100 ms
Digital-I/OsNur Eingänge
KalibrierungNicht erforderlich
Test-Punkt-Anschlüsse64-polige zweireihige Stiftleisten, 0,1" (2,54  mm) Mitten. Zwei pro 128-Punkt-Modul
Anschluss für FernsteuerungNein
Tastkopf-AnschlussNein
Versorgung9 VDC bei 300 mA (max.); 3 W, von Netzadapter
Gewicht1,12 kg
Anforderungen an den PCBeliebiger Windows-kompatibler PC mit Windows ab 7. Kompatibel mit Touchscreen und Laptop-PCs.
USB-SchnittstelleEin Port
CableEye M2U-Basic - Mess-Funktionen
Kontinuität/ DurchgangOffen, Kurzschluss, Fehlverdrahtung
Intermittierende/ sporadische Fehler
In-Line-KomponentenDioden - Richtung
LEDs - Richtung
Zener-Dioden - Richtung

CableEye, alle Modelle und Erweiterungen

Niederspannungstest
▸CAMI-814CableEye M2ZEntry-Level-/Basis-System128 Test-Punkte, nicht erweiterbar. USB-Interface
▸CAMI-826CableEye M3ZErweitertes System 1152 Test-Punkte, erweiterbar auf 2560. Zum Messen von Widerständen (0,1 Ω...5 MΩ) und Dioden geeignet. USB-Interface
▸CAMI-824CableEye M4Erweitertes System 2152 Test-Punkte, erweiterbar auf 2560. Zum Messen von Widerständen (0,02 Ω...6 MΩ), Dioden, Kapazitäten, Twisted-Pairing geeignet. USB-Interface
Erweiterungs-Module Niederspannungstest
▸CAMI-827M3Z-AEXErweiterungs-Modul für das M3Z System (Modell CAMI-826), stapelbare Version. Weitere 128 Test-Punkte. Erweitern des CableEye-Systems mit mehreren Modulen auf bis zu 2560 Test-Punkte). Anschlüsse der Expansion-Module über Flachband-Kabel.
▸CAMI-825M4-AEXErweiterungs-Modul für das M4 System (Modell CAMI-824), stapelbare Version. Weitere 128 Test-Punkte. Erweitern des CableEye-Systems mit mehreren Modulen auf bis zu 2560 Test-Punkte). Anschlüsse der Expansion-Module über Flachband-Kabel.
Hochspannungstest
▸CAMI-829CableEye HVXHVX-SystemHochspannungs-Testsystem, legt Spannungen bis 1500 VDC/1000 VAC an, misst Widerstände zwischen 0,1 Ω und 1 GΩ, 128 Testpunkte, erweiterbar bis 1024
▸CAMI-829ACableEye HVX-21Erweitertes HVX-System Hochspannungs-Testsystem, legt Spannungen bis 2100 VDC/1200 VAC an, misst Widerstände zwischen 0,1 Ω und 5 GΩ, 512+ Testpunkte
Erweiterungs-Module Hochspannungstest
▸CAMI-828HVX-AEXErweiterungs-Modul für HVX/CAMI-829: Weitere 128 Testpunkte.
▸CAMI-828AHVX-21-AEXErweiterungs-Modul für HVX-21/CAMI-829A: Weitere 128 Testpunkte.

Das CableEye System ist modular aufgebaut. Es ist eine Vielzahl von Optionen und Aufsteck-Boards erhältlich. Hier im Shop finden Sie lediglich eine Auswahl. Bitte fragen Sie für Ihre individuelle Konfiguration oder spezielle Connector-Board designs an. Eine Tabelle, welche Tester-Varianten und Aufsteckkarten kombiniert werden können sowie weitere Übersichten finden Sie ▸hier.
