ME-5284 Potenzialfrei isolierte 18 bit/1,6 MS/s Messkarte

Messkarte ME-5261
weitere Bilder:
Staffelpreise
ab 1 Stk.
ab
€ 2.248,00
ab 3 Stk.
ab
€ 2.023,20
Preis
ab 2.248,00*
ab € 2.675,12 brutto
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Auf Lager
Beschreibung

Vorteile

  • Potenzialfrei isolierte, voll-differenzielle Analog-Eingänge.
  • Hochpräzise 18 bit Wandlung.
  • Variante mit Filter für Bandbreite 800 kHz und SNR 105 dB, für die Signal-Analyse.

Die potenzialfrei isolierte, schnelle Messkarte ME-5284 aus der cobalt-Serie.

Die ME-5284 ist eine schnelle, hochpräzise Analog-Messkarte mit 8 potenzialfrei isolierten, differenziellen Eingängen. Jeder Kanal verfügt über einen eigenen A/D-Wandler. Die Auflösung beträgt 18 bit. Es sind Raten bis 1,6 MS/s erreichbar.

  • Für zuverlässige, präzise Messwerterfassung.
  • Potenzialfrei isolierte, voll-differenzielle Kanäle: Ideal für Messungen an Solarzellen, Batterien, Brennstoffzellen, Akkus etc.
  • Modelle mit 18 bit Präzisions-Wandler und SNR 100 dB: Ideal für Audio-Messungen, Klirrfaktor, FFT.
  • Für PCI-Express und 3 HE CompactPCI/PXI.
  • 8 analoge Messeingänge:
    Differenziell, potentialfrei isoliert bis 500 V (für 1 s, keine gemeinsame Massen).
    Bereich ±10,4 V. Zwei externe Digital-Trigger.
  • Präzisions-A/D-Wandlung, 18 bit, 1,6 MS/s.
    Ein individueller SAR-Wandler pro Kanal.
  • MMCX-Anschlüsse (bzw. optionales Anschluss-Kabel oder Board mit BNC) zum Anschluss von Tastköpfen - ideal für High-Voltage Messungen.
  • 8 Digital-I/O-Kanäle mit variablen Funktionen:
    Standard-Single-I/O oder 4-Kanal Frequenzmessung, 4-Kanal Frequenzausgabe.
    Compare und Bitchange-Erkennung mit Interrupt.

Optionen

  • Option -T "Tastkopf": Eingangswiderstand Ri=1 MΩ für den Kanal/die Kanäle Ihrer Wahl.
  • Option -E "Erweitert": Erweiterter Eingangsbereich ±104 V, Ri=200 kΩ. Option gilt für alle 8 Kanäle der Karte.
  • Option -F "Filter/Signal-Analyse": Nur erhältlich für das Modell ME-5284 - Filter für Bandbreite 800 kHz und SNR 105 dB. Ideal für die Signal-Analyse.

Modell-Übersicht

Modell Kanäle Rate pro Kanal Auflösung Isolation Digital-I/O Externe Trigger Bus-Plattform
» ME-5261 (16 bit, 250 kS/s)
» ME-5265 (16 bit, 2,0 MS/s)
ME-5284:

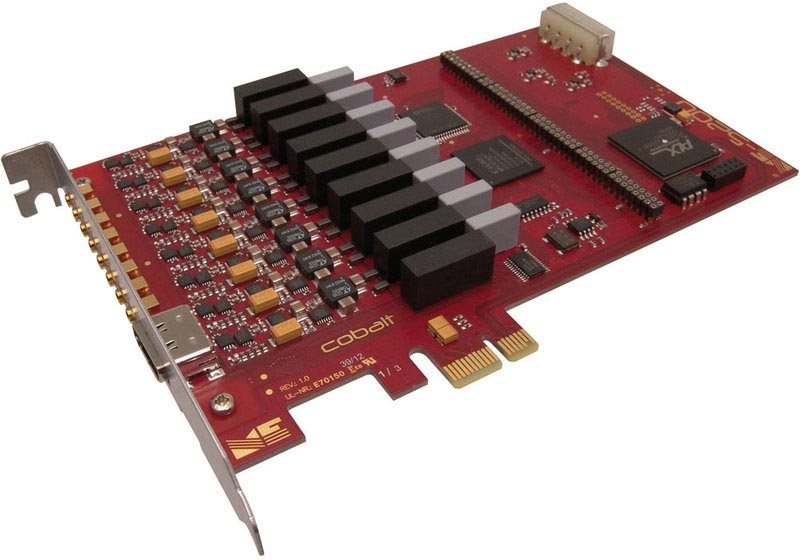

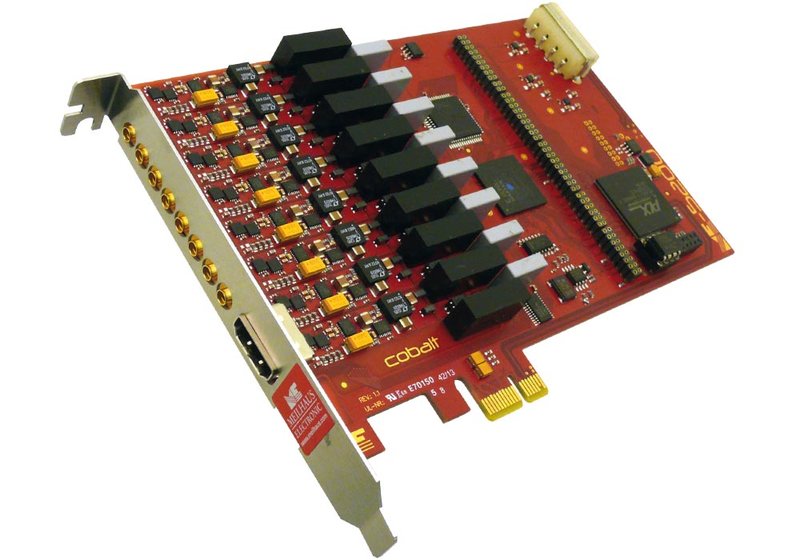

ME-5284-8 PCIe 8 diff. 1,6 MS/s 18 bit ja, potentialfrei (separate Massen),
bis 500 V (für 1 s)
1x 8 bit Port, TTL-Pegel.
Standard-Firmware: Single-Digital-I/O,
Frequenzmessung (4 der Kanäle, 5 MHz),
Frequenzausgabe (4 der Kanäle, 5 MHz)
2, TTL,
isoliert bis 42 V
PCI-Express

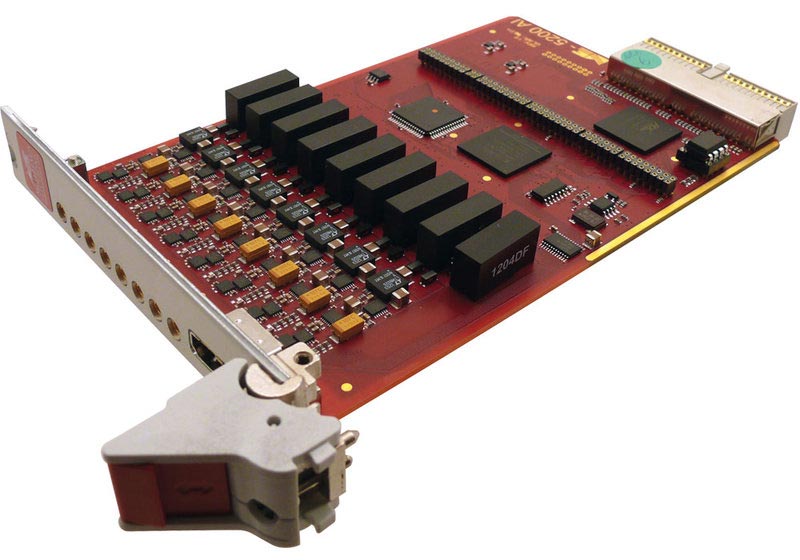

ME-5284-8 cPCI 8 diff. 1,6 MS/s 18 bit ja, potentialfrei (separate Massen),
bis 500 V (für 1 s)
1x 8 bit Port, TTL-Pegel.
Standard-Firmware: Single-Digital-I/O,
Frequenzmessung (4 der Kanäle, 5 MHz),
Frequenzausgabe (4 der Kanäle, 5 MHz)
2, TTL,
isoliert bis 42 V
3 HE CompactPCI/PXI

Lieferumfang: Messkarte, ME-Power-DVD mit Software und PDF-Handbuch.
Software: Treiber-System ME-iDS, ME-PowerLab3

ME Messdatenerfassung

Original Meilhaus Electronic Produkt!
