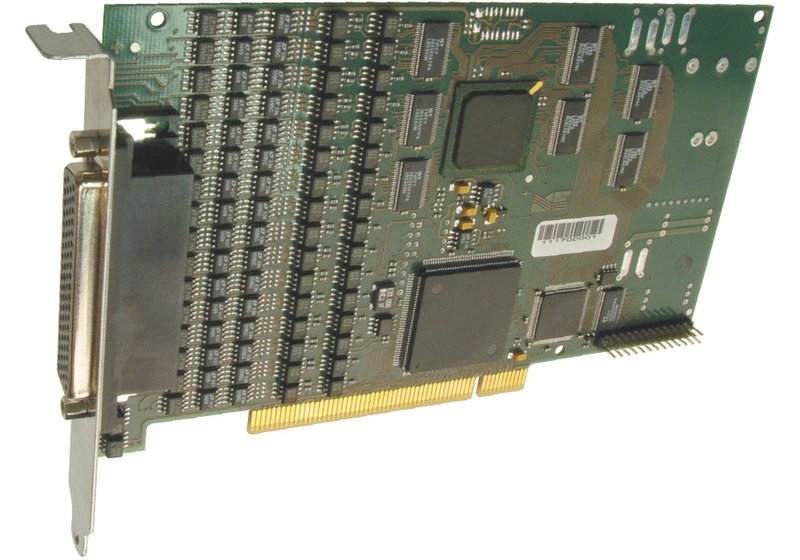

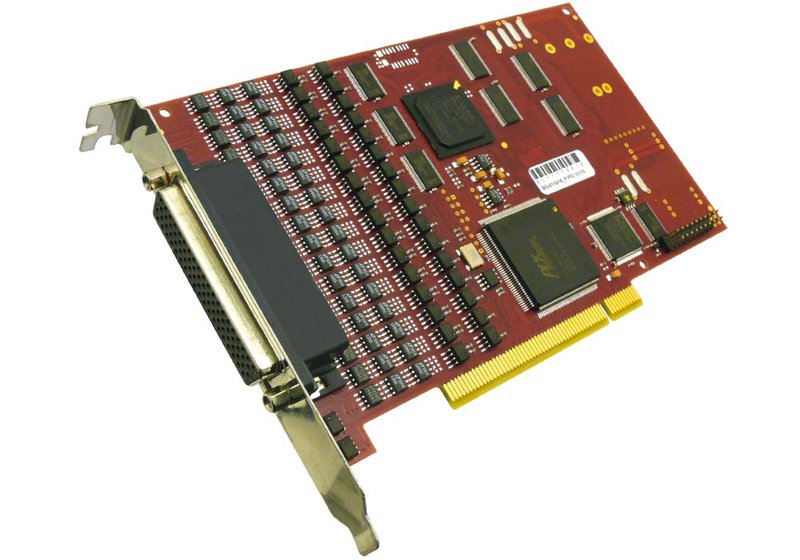

ME-6100 isolierte Analog-Ausgangskarte mit FIFOs

Isolierte D/A-Karte ME-6100i/4 PCI
weitere Bilder:
Preis
ab 1.550,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Vorteile

  • Störsichere Analog-Ausgabe in 16 bit-Präzision mit potenzialfreier, galvanischer Isolation.
  • Erweiterte Funktionen dank FIFOs auf Kanal 1 bis 4.
  • Deutschsprachiges Handbuch.

Hochpräzise, potenzialfrei isolierte 16 bit Analog-Ausgabe-Karte mit FIFOs.

Diese Analog-Ausgabe-Karten bieten höchste Betriebs-, Störsicherheit und Präzision durch vollständig potenzialfreie, galvanische Isolation aller Kanäle. Die Karten haben pro Kanal über einen individuellen, hochgenauen 16 bit D/A-Wandler und FIFOs auf den ersten 4 Kanälen.

  • Isolierte Analog-Ausgabekarte/Analog-Steuerkarte.
  • Je nach Modell 4, 8 oder 16 Spannungs-Ausgänge.
  • Bereich ±10 V (max. ±15 mA pro Kanal).
  • Alle Kanäle galvanisch isoliert, wahlweise als:
    • Vollständig potenzialfreie Isolation ("p") mit separaten Massen. Alle einzelnen Kanäle vom PC und von einander isoliert.
    • Galvanisch isolierte Ausgänge ("i") mit gemeinsamer Masse.
  • Ein eigener 16 bit/max. 500 kHz Präzisions-D/A-Wandler pro Kanal. Transparente Ausgabe.
  • Automatischer Abgleich, keine Potentiometer.

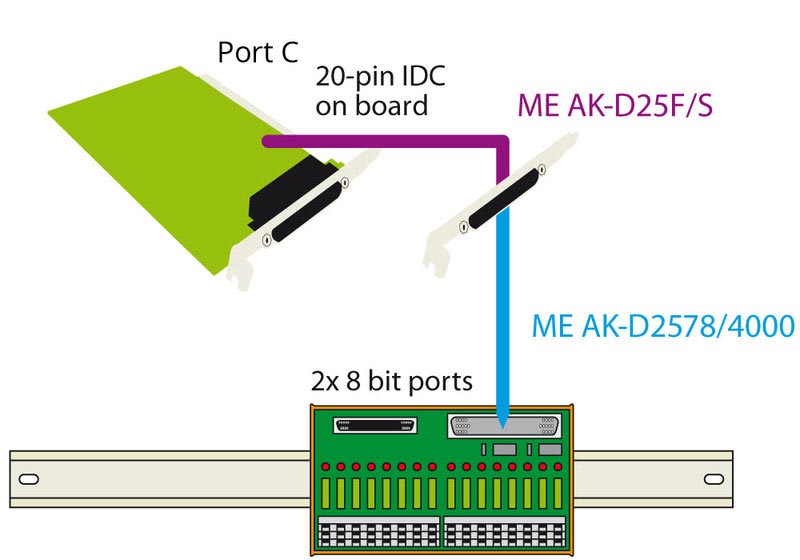

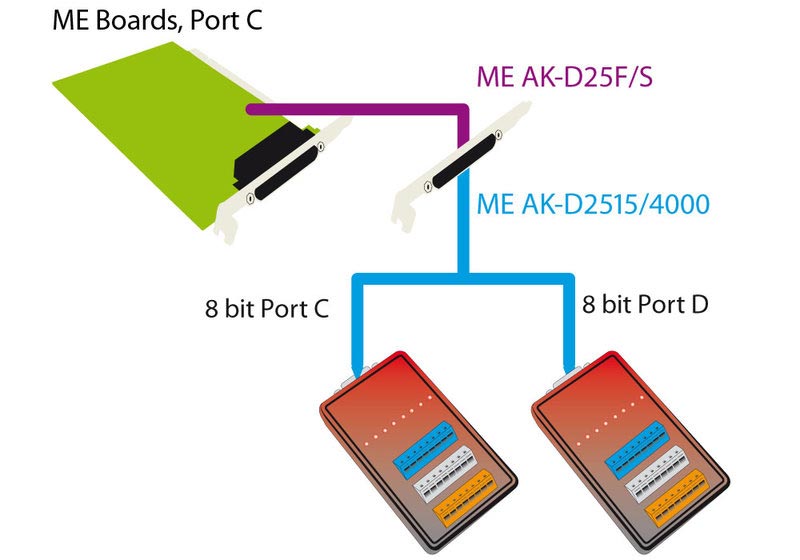

  • 16 TTL-Digital-I/O-Kanäle, organisiert als 2x 8 bit Ports. Portweise als Ein-/Ausgänge programmierbar.
  • Je ein FIFO auf Kanal 1 - 4 für erweiterte Betriebsarten (Generieren von Signalverläufen/Kurvenformen): Kontinuierliche oder periodische, timer-gesteuerte Ausgabe von Datensätzen im FIFO. Ausgabe periodischer Signale bis 250 kHz (Rechteck-Signal).
  • PC-Messkarte für PCI oder 3 HE CompactPCI/PXI.

Modell-Übersicht

Modell Analog-Spannungs-Ausgänge Isolation D/A-FIFO Digital-I/O Bus-Plattform
ME-6100:
ME-6100i/4 PCI 4, 16 bit/max. 500 kHz, Bereich ±10 V Standard ja 16, TTL StandardPCI
ME-6100i/16 PCI 16, 16 bit/max. 500 kHz, Bereich ±10 V Standard ja 16, TTL StandardPCI
ME-6100p/8 PCI 8, 16 bit/max. 500 kHz, Bereich ±10 V Potenzialfrei ja 16, TTL StandardPCI
ME-6100p/16 PCI 16, 16 bit/max. 500 kHz, Bereich ±10 V Potenzialfrei ja 16, TTL StandardPCI

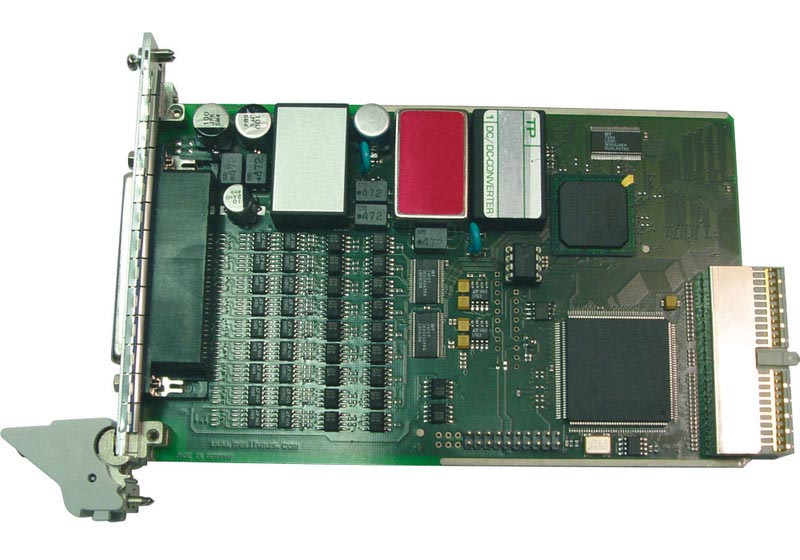

ME-6100i/4 cPCI 4, 16 bit/max. 500 kHz, Bereich ±10 V Standard ja 16, TTL 3 HE CompactPCI
» ME-6000
» Alle Modelle im Überblick

Die im Shop erhältlichen Modelle sind die standardmäßig lieferbaren. Andere Ausführungen fertigen wir ab größeren Stückzahlen für Sie.
Hinweis: Die D/A-Rate von 500 kHz ist der Max.-Wert des D/A-Bausteins. Die tatsächliche Rate ist systemabhängig (siehe Datenblatt), außer bei den Kanälen der Version ME-6100/ME-6300 mit FIFO in der entsprechenden Betriebsart.

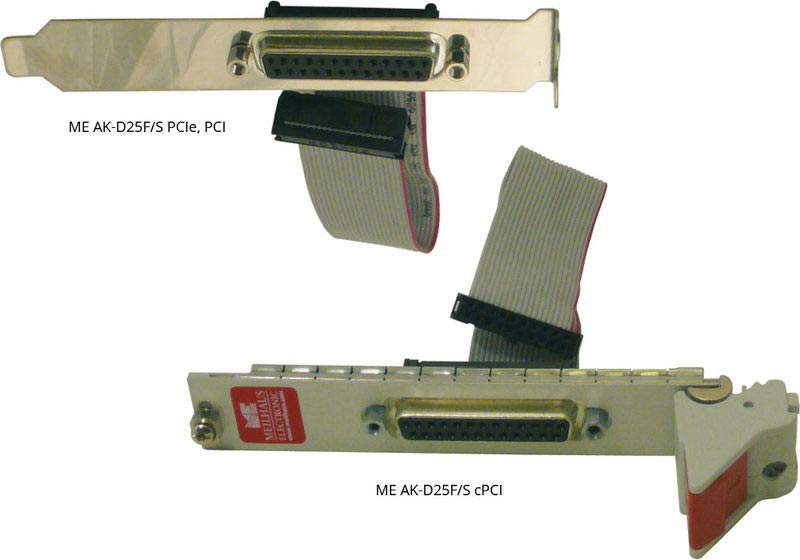

Lieferumfang: Mess-Karte, ME-Power-DVD mit Software und PDF-Handbuch, ME AK-D25F/S, 78- und 25-pol. Gegenstecker.
Software: Treiber-System ME-iDS für Windows, ME-PowerLab3

Meilhaus Electronic Messwerterfassung, Messkarten

Original Meilhaus Electronic Produkt!
