ME-5820 opto-isolierte Digital-I/O PC-Mess und Ausgabe-Karte, PCIe und PXIe

Vorbestellbar
Neu
ME-5820 opto-isolierte Digital-I/O PC-Mess und Ausgabe-Karte
weitere Bilder:
Preis
ab 545,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Vorteile

  • Störsicher durch Opto-Isolation.
  • Ideal für die industrielle Steuerung.
  • Anschluss-kompatibel zur ME-5810 und ME-8100.

ME-5820 opto-isolierte Digital-I/O PC-Mess und Ausgabe-Karte

Die ME-5820 ist eine vielseitige, opto-isolierte Digital-I/O PC-Messkarte. Sie ist das erweiterte Nachfolge-Modell der weit verbreiteten ME-5810A/B in modernisierter, verbesserter Architektur inkl. neuem FPGA. Die Karte ersetzt die Modelle ME-5810A, ME-5810B, ME-8100A und ME-8100B. Neben den bekannten Funktionen wie Source-/Sink-Wahl per Software, Bitmuster-Vergleich etc. bietet Ihnen die Karte viele neue und praktische Extras. Und das bei voller Kompatibilität in Stecker und ME-iDS Treiber-Software.

  • Schnelle, multifunktionale PC-Karte für die digitale Datenerfassung und Steuerung mit opto-isolierten Kanälen und Zählern. Mit Interrupt-Steuerung.
  • Kompatibel für PCI-Express und 3 HE PXI-Express/PXIe.
  • 16 oder 32 Digital-Eingänge und 16 oder 32 Digital-Ausgänge, opto-isoliert, und 3 isolierte 16-bit-Zähler.
  • Eingänge: 5...60 V variabel, Ausgänge: 15...30 V variabel, Isolationsspannung bis 1 kV.
  • Sink/Source pro Port per Software umschaltbar, Sink 50 mA/Kanal, Source 180...370 mA/Kanal.
  • Kanäle können unterschiedliche Funktionen haben, zum Beispiel Single-Digital-I/O, Frequenzmessung, Frequenzausgabe u. a.
  • Betriebsarten: Einfaches Einlesen, Bitmuster-Vergleich (Compare) mit Interrupt, Bit-Änderung (Bit-Change) mit Interrupt.
  • Neu im Vergleich zu ME-5810: Keine Huckepack-Technik mehr! Auch die Variante B ist komplett auf der Basiskarte realisiert. Also noch kompakter und platzsparender.

Modell-Übersicht

ModellOpto-InOpto-OutOpto-ZählerStandard-Firmware-FunktionenBus-Plattform
ME-5820 PCIe16163, 16 bit, max. 10 MHz (extern)Single-Digital-I/O
Frequenz-Messung (4 der 16 Eingänge; je 300 kHz), Impuls-Generator (4 der 16 Ausgänge; je 3 kHz),
Bitmuster-Vergleich (Compare) mit Interrupt, Bit-Änderung (Bit-Change) mit Interrupt,
Ausgangs-Sink-/Source-Umschaltung
PCI-Express
ME-5820 PXIe*16163, 16 bit, max. 10 MHz (extern)3 HE PXI-Express/PXIe

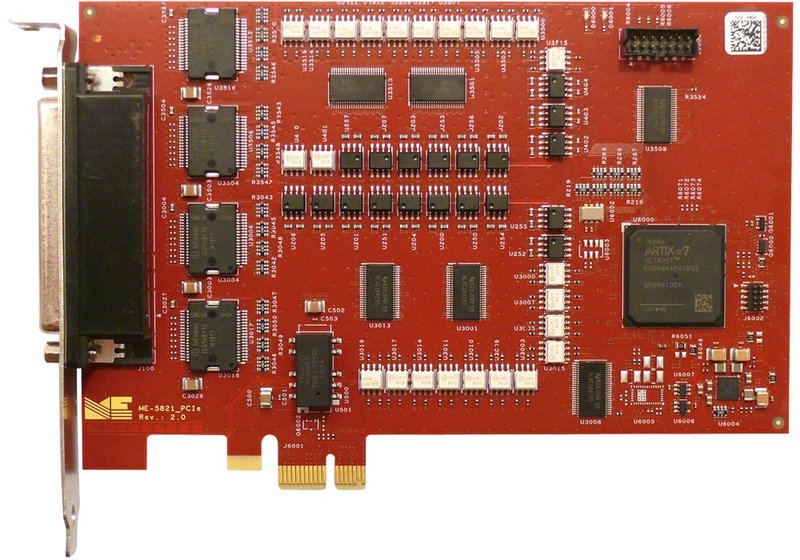

ME-5821 PCIe32323, 16 bit, max. 10 MHz (extern)Single-Digital-I/O,
Frequenz-Messung (8 der 32 Eingänge; je 300 kHz), Impuls-Generator (8 der 32 Ausgänge; je 3 kHz),
Bitmuster-Vergleich (Compare) mit Interrupt, Bit-Änderung (Bit-Change) mit Interrupt,
Ausgangs-Sink-/Source-Umschaltung
PCI-Express

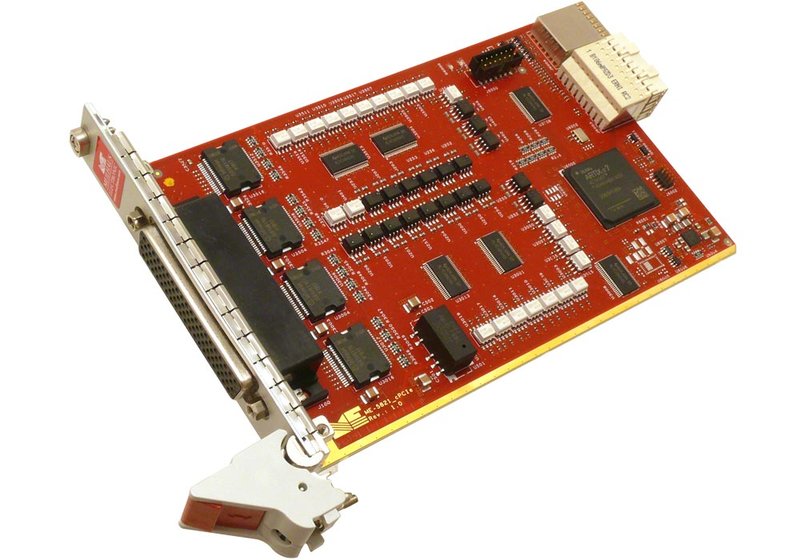

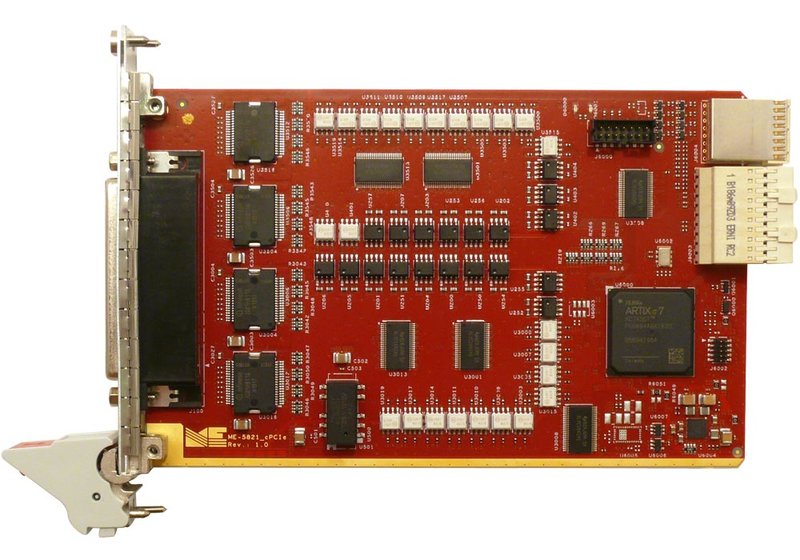

ME-5821 PXIe32323, 16 bit, max. 10 MHz (extern)3 HE PXI-Express/PXIe

Lieferumfang: Digital-Messkarte, ME-Power-DVD mit Software und PDF-Handbuch, 78-pol. Gegenstecker.
Software: Treiber-System ME-iDS, ME-PowerLab3

* Die im Shop erhältlichen Modelle sind die standardmäßig lieferbaren. Andere Ausführungen fertigen wir ab größeren Stückzahlen für Sie.
