Vorteile der Meilhaus Electronic Digital-E/A- und Zähler-Karte ME-5314

  • Bis 48 Digital-I/O-Kanäle für das Erfassen digitaler Daten und zum Steuern. Erweiterbar mit Relais oder Opto-Isolation.
  • 3, 6 oder 15 Zähler (16 bit).
  • Pull-up- und Pull-down-Widerstände möglich.

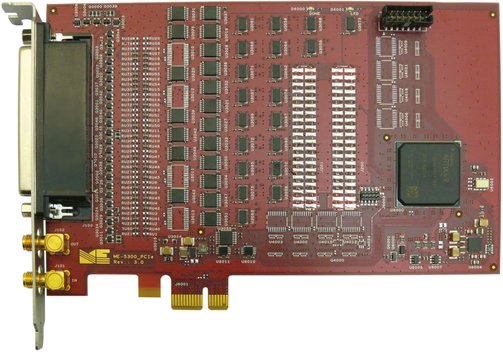

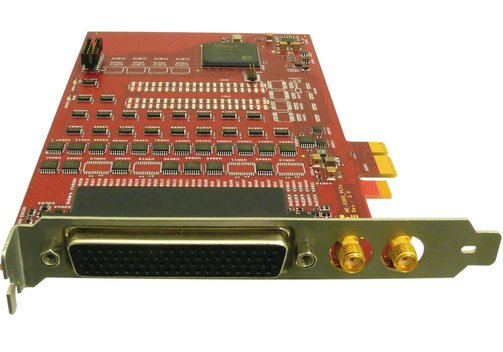

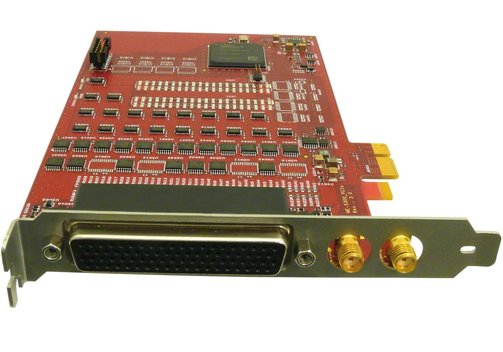

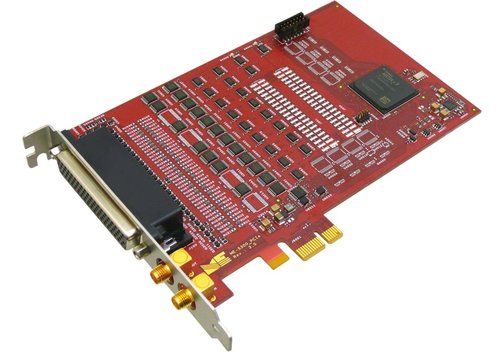

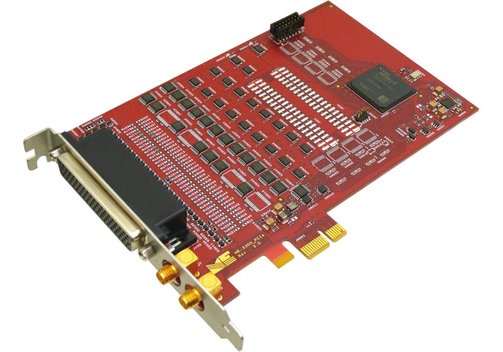

Meilhaus Electronic ME-5314 PC TTL-Digital-I/O- und Zähler-Karte

Modelle ME-5314A, B und C PCIe, PXIe

Die ideale Lösung, wenn Sie klassische 16 bit Zähler und TTL-Digital-Kanäle in einem benötigen. Sogar eine Ausgabe von Digital-Signalen mit variabler Pulsbreite ist mit der ME-5314 sehr einfach realisierbar.

Die ME-5314 ist das Nachfolgemodell der ME-1400 für die PIC-Express-basierten Bus-Plattformen PCIe und PXIe. Sie ist vollständig stecker- und funktionskompatibel zur ME-1400, bei Verwendung des Treiber-System ME-iDS zudem auch softwarekompatibel.

  • Messkarte für das Erfassen digitaler Messdaten und Zustände, zum Steuern und Zählen.
  • 3, 6 oder 15 Zähler. 8254-kompatible 16 bit Zähler. Alle Leitungen (Clock, Gate, Out) mit TTL-Pegel auf den Anschluss geführt.
  • Zähler unabhängig programmierbar, per Software kaskadierbar.
  • Interrupt-Steuerung.
  • Vom Takt des PCs unabhängiger 10-MHz-Takt (Quarz-Oszillator, per Software auf 1 MHz umschaltbar).
  • 24 oder 48 Digital-Ein-/Ausgangs-Kanäle. TTL-Pegel.
  • PC-Messkarte für PCI-Express oder PXI-Express.
  • Varianten mit verschiedenen Pull-up-/Pull-down-Bestückungen erhältlich.

Modell-Übersicht

Hinweis: Die als Standard-Produkte erhältlichen Varianten finden Sie im "Ausführungen"-Dropdown. Weitere Modelle sind in Vorbereitung oder auf Anfrage ab höheren Stückzahlen erhältlich - hier eine Liste der möglichen Varianten:

ModellDigital-I/OZählerPull-upPull-downBus-Plattform
ME-5314A PCIe24 (3x 8-bit-Port)3, 16 bitGateDIO, Clkx1 PCI-Express
ME-5314A-1 PCIeDIO, Clk, Gate-
ME-5314A-2 PCIeClk, GateDIO
ME-5314A-3 PCIe-DIO, Clk, Gate
ME-5314A-4 PCIeDIOClk, Gate
ME-5314B PCIe48 (6x 8-bit-Port)6, 16 bitGateDIO, Clk
ME-5314B-1 PCIeDIO, Clk, Gate-
ME-5314B-2 PCIeClk, GateDIO
ME-5314B-3 PCIe-DIO, Clk, Gate
ME-5314B-4 PCIeDIOClk, Gate
ME-5314C PCIe24 (3x 8-bit-Port)15, 16 bitClk, GateDIO
ME-5314C-1 PCIeDIO, Clk, Gate-
ME-5314C-2 PCIe-DIO, Clk, Gate
ME-5314C-3 PCIeDIOClk, Gate
ME-5314A PXIe24 (3x 8-bit-Port)3, 16 bitGateDIO, Clk3 HE PXI-Express (Version 2.0, PICMG 2.0 R3
ME-5314A-1 PXIeDIO, Clk, Gate-
ME-5314A-2 PXIeClk, GateDIO
ME-5314A-3 PXIe-DIO, Clk, Gate
ME-5314A-4 PXIeDIOClk, Gate
ME-5314B PXIe48 (6x 8-bit-Port)6, 16 bitGateDIO, Clk
ME-5314B-1 PXIeDIO, Clk, Gate-
ME-5314B-2 PXIeClk, GateDIO
ME-5314B-3 PXIe-DIO, Clk, Gate
ME-5314B-4 PXIeDIOClk, Gate
ME-5314C PXIe24 (3x 8-bit-Port)15, 16 bitClk, GateDIO
ME-5314C-1 PXIeDIO, Clk, Gate-
ME-5314C-2 PXIe-DIO, Clk, Gate
ME-5314C-3 PXIeDIOClk, Gate

Lieferumfang: ME5314 in einer der Versionen, 78-poliger Gegenstecker.
Software: Treiber-System ▸ME-iDS, ▸ME-PowerLab3, Handbuch zur Karte, Handbuch zur Treiber-Software (Download).
