Vorteile der mobilen 4-Kanal-Oszilloskope der ETO-Serie
- 4 analoge Eingangskanäle in einem mobilen Tablet-Formfaktor.
- 500 MHz Bandbreite, 3 GS/s Abtastrate, 230.000 Wfms/s Erfassungsrate.
- 360 Mpts Speichertiefe.

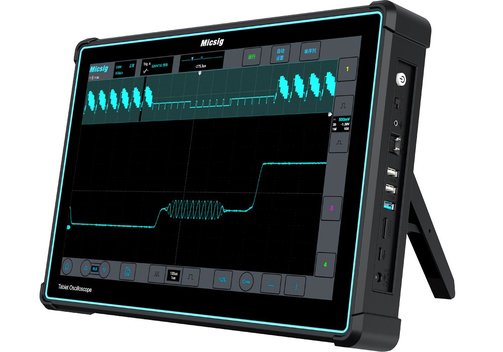

Micsig ETO-Serie 500 MHz Tablet-Oszilloskope

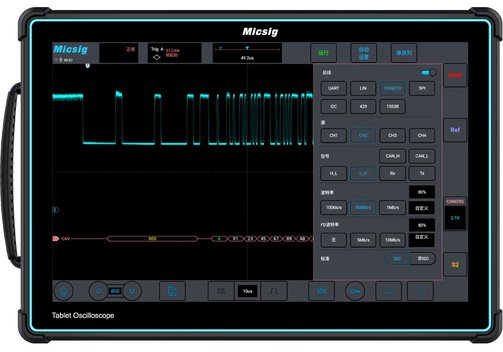

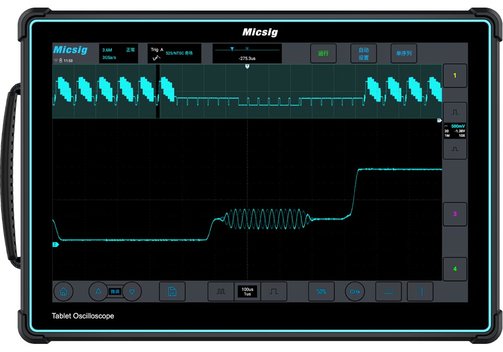

Micsig ETO3504 und ETO5004 3 GS/s Tablet-Oszilloskope
Die Micsig ETO-Serie sind Tablet-Oszilloskope bis 500 MHz mit 4 Analogkanälen, bis 3 GS/s Abtastrate und 360 Mpts Speichertiefe. Ausgestattet mit dem Micsig SigtestUI Multitasking-System bieten sie eine hervorragende Hardware-Performance und professionelle Oszilloskop-Funktionen. Ein 14"/35,6 cm Touchscreen und ein eingebauter Akku mit großer Kapazität machen die Oszilloskope zu einem perfekten Werkzeug für den Einsatz im Labor oder im Feld.
- Max. 500 MMz Bandbreite.
- 4 analoge Eingangskanäle.
- 8 bit vertikale Auflösung.
- 3 GS/s Abtastung.
- 360 Mpts Speichertiefe.
- 14"/35,6 cm Touchscreen, Auflösung 1920x1200.
- Formfaktor des Tischgeräts.

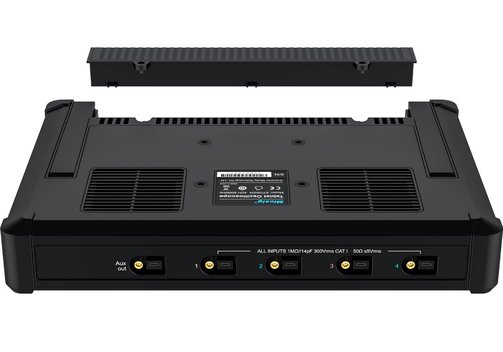

- 13500 mAh Li-Ionen-Akku.
Modell-Übersicht
Modell | ETO3504 | ETO5004 |
Anzahl der Kanäle | 4 | |
Bandbreite | 350 MHz | 500 MHz |
Samplerate | 3 GS/s | |
Vertikale Auflösung | 8 bit | |
Rauschen | <90 Veff | |
Signalerfassungsrat | 230.000 Wfms/s | |
Speichertiefe | 360 Mpts | |
Bandbreitenfilter | 20 MHz, Highpass/Lowpass | |
Segmentierter Speicher | Unterstützt (10.000 Events) | |
Eingangsimpedanz | 1 MΩ ±1% || 50 Ω ±1% | |
Horizontale Skalierung | 1 ns/Div...1 ks/Div | |
Vertikaler Skalierfaktor | 1 mV/Div...10 V/Div (1 MΩ); 1 mV/Div...1 V/Div (50 Ω) | |
Trigger-Typen | Flanke, Impulsbreite, Logik, n-te Flanke, Runt-Impuls (Runt), Slope/Steigung, Timeout, Video, serieller Bus | |
Bus-Decoding | RS232/422/485/UART, CAN, CAN-FD, LIN, SPI, I2C, ARINC-429, MIL-STD-1553B | |

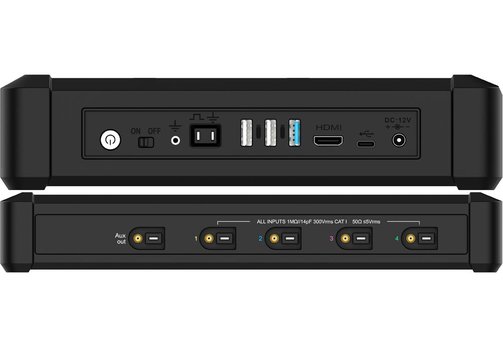

Schnittstellen | USB 3.0 Host, USB Typ-C, LAN/Ethernet | |
Zusätzliche Anschlüsse | Trigger Out | |
Speicherung | Lokal, USB-Drive | |
Anzeige | 14"/35,6 cm TFT LCD Touchscreen, 1920x1200 Auflösung; HDMI-Ausgang | |
Versorgung | 7,4 V/13500 mAh Li-ion Batterie; Netzadaper zu 12 VDC/7 A | |
Abmessungen (mm) | 353 x 245 x 56; 3,6 kg |
Lieferumfang: Tablet-Oszilloskop ETO 3504 oder 5004, 4x passive Tastköpfe, 4x BNC-Adapter, Netzadapter, Netzstecker, Batterie (eingebaut), Busdekodierung (CAN, CAN-FD, LIN, SPI, I2C, UART, 1553B, 429).
