Micsig MHO1 Serie 12bit 4-Kanal Oszilloskope 100/200MHz
Vorteile der hochauflösenden Oszilloskope MHO14-100 und MHO14-200
- Ultradünne Bauweise, 8"/20,3 cm Touch-Screen und HDMI.
- 4 Kanäle, Bandbreite 100 MHz oder 200 MHz.
- 12 bit Auflösung, 1 GS/s Abtastrate, 110 MPts Speichertiefe.
Micsig MHO1 Serie 12 bit 4-Kanal Oszilloskope bis 100/200 MHz

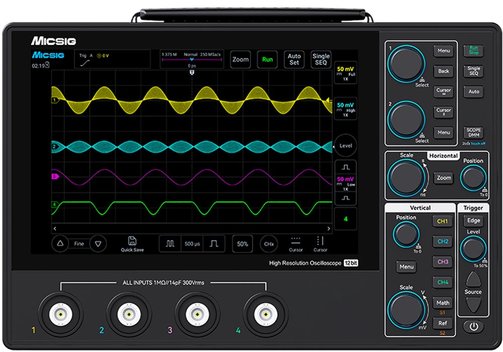

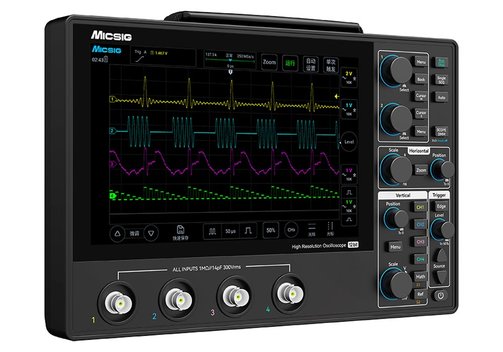

Die MHO1-Serie von Micsig ist eine Familie von hochauflösenden 12-bit-Oszilloskopen mit einer Bandbreite von 100 MHz oder 200 MHz, 1 GS/s Abtastrate, 4 Analogkanälen und einer Speichertiefe von 110 Millionen Punkten (Mpts). Die Geräte beinhalten in der Version "ohne N" zusätzlich ein vom Oszilloskop unabhängiges 4½-Digit Multimeter. Die MHO1-Geräte haben ein ultradünnes Design von nur 3,1 cm und einen großen 8"/20,3 cm Touchscreen.
- Ultradünnes, kompaktes Oszilloskop und Digital-Multimeter (Modelle "N" ohne DMM).
- 4 analoge Eingangskanäle.
- Bandbreite 100 MHz oder 200 MHz.
- Hohe 12-bit-Auflösung; Abtastrate 1 GS/s.
- Speichertiefe 110 Mpts.
- 8"/20,3 cm Touchscreen und HDMI-Ausgang.
- Schnittstellen: USB-Host und Device, LAN/Ethernet.
- Betrieb mit Batterie.
Modell-Übersicht T&M
| Serie | MHO1 | |||
| Modell | MHO14-100 | MHO14-200 | MHO14-100N | MHO14-200N |
| Analog-Kanäle | 4 | 4 | ||
| Bandbreite | 100 MHz | 200 MHz | 100 MHz | 200 MHz |
| Sample-Rate | 1 GS/s | 1 GS/s | ||
| Anstiegszeit | ≤1,75 ns | ≤3,5 ns | ≤1,75 ns | ≤3,5 ns |
| Auflösung | 12 bit | 12 bit | ||
| Max. Erfassungsrate | 50.000 Wfm/s | 50.000 Wfm/s | ||
| Speichertiefe | 110 MPts | 110 MPts | ||
| Anzeige | 8"/20,3 cm Touch; HDMI | 8"/20,3 cm Touch; HDMI | ||
| Schnittstellen | USB, LAN | USB, LAN | ||

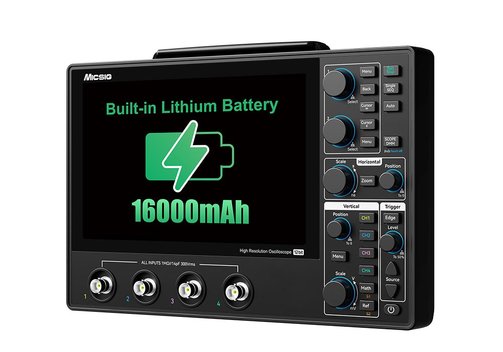

| Batterie | 3,7 V/16000 mAh Lithium-Ionen-Akku; Aufladen: Standard 12 VDC-Adapter, unterstützt Typ-C 5-V-Laden | 3,7 V/16000 mAh Lithium-Ionen-Akku; Aufladen: Standard 12 VDC-Adapter, unterstützt Typ-C 5-V-Laden | ||
| DMM | Multimeter mit einer Genauigkeit von 4½ Stellen; Messung von Spannung, Strom, Widerstand, Durchgangsprüfung, Diodenprüfung und Kapazität; das System unterstützt den gleichzeitigen Betrieb von Oszilloskop und Multimeter mit nahtloser Umschaltung | - (ohne DMM) | ||
Erhältliche Versionen/Kits
| Modell | Enthaltenes Oszilloskop | Enthaltene Tasche /Koffer | |||
| MHO14-100N | MHO14-100N | 100 MHz, 4 Kanäle, 1 GS/s, 110 Mpts Speicher | Kein DMM | Batterie | - |
| MHO14-100N Kit-HB | MHO14-100N | 100 MHz, 4 Kanäle, 1 GS/s, 110 Mpts Speicher | Kein DMM | Batterie | Nylon-Tasche, schwarz |
| MHO14-100N Kit-Case | MHO14-100N | 100 MHz, 4 Kanäle, 1 GS/s, 110 Mpts Speicher | Kein DMM | Batterie | Koffer, stoßfest, vibrationsfest, bruchsicher, staub- und feuchtigkeitsgeschützt |
| MHO14-100 | MHO14-100 | 100 MHz, 4 Kanäle, 1 GS/s, 110 Mpts Speicher | DMM | Batterie | - |
| MHO14-100 Kit-HB | MHO14-100 | 100 MHz, 4 Kanäle, 1 GS/s, 110 Mpts Speicher | DMM | Batterie | Nylon-Tasche, schwarz |
| MHO14-100 Kit-Case | MHO14-100 | 100 MHz, 4 Kanäle, 1 GS/s, 110 Mpts Speicher | DMM | Batterie | Koffer, stoßfest, vibrationsfest, bruchsicher, staub- und feuchtigkeitsgeschützt |
| MHO14-200N | MHO14-200N | 200 MHz, 4 Kanäle, 1 GS/s, 110 Mpts Speicher | Kein DMM | Batterie | - |
| MHO14-200N Kit-HB | MHO14-200N | 200 MHz, 4 Kanäle, 1 GS/s, 110 Mpts Speicher | Kein DMM | Batterie | Nylon-Tasche, schwarz |
| MHO14-200N Kit-Case | MHO14-200N | 200 MHz, 4 Kanäle, 1 GS/s, 110 Mpts Speicher | Kein DMM | Batterie | Koffer, stoßfest, vibrationsfest, bruchsicher, staub- und feuchtigkeitsgeschützt |
| MHO14-200 | MHO14-200 | 200 MHz, 4 Kanäle, 1 GS/s, 110 Mpts Speicher | DMM | Batterie | - |
| MHO14-200 Kit-HB | MHO14-200 | 200 MHz, 4 Kanäle, 1 GS/s, 110 Mpts Speicher | DMM | Batterie | Nylon-Tasche, schwarz |
| MHO14-200 Kit-Case | MHO14-200 | 200 MHz, 4 Kanäle, 1 GS/s, 110 Mpts Speicher | DMM | Batterie | Koffer, stoßfest, vibrationsfest, bruchsicher, staub- und feuchtigkeitsgeschützt |
Angaben zur Produktsicherheit:
Hersteller:
Shenzhen Micsig Technology Co., Ltd., 6F, Jinhuanyu Building, No. 56, Tiezai Rd, Bao'an District, Shenzhen, Guangdong/CHN
www.micsig.com
Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
