Micsig MHO3 hochauflösendes Tischoszilloskop
ab €
2.231,25
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Dateien/Downloads
Vorteile der MHO3 4-Kanal-, 12-bit-, 500-MHz-Oszilloskope
- Sehr kompakte 4-Kanal-Tischoszilloskope.
- 500 MHz Bandbreite, 3 GS/s Abtastrate, 230.000 Wfms/s.
- Hohe vertikale Auflösung von 12 bit.
Micsig MHO3 hochauflösendes Tischoszilloskop

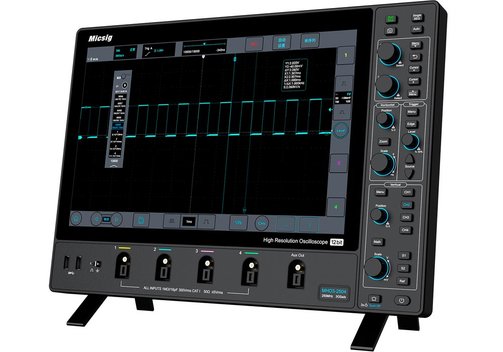

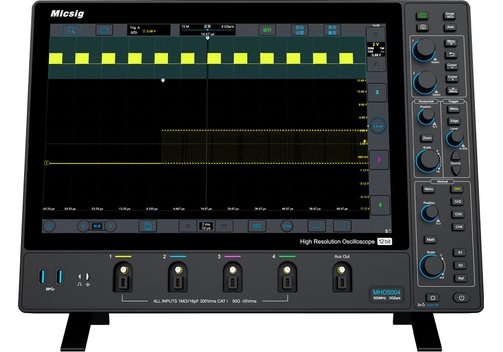

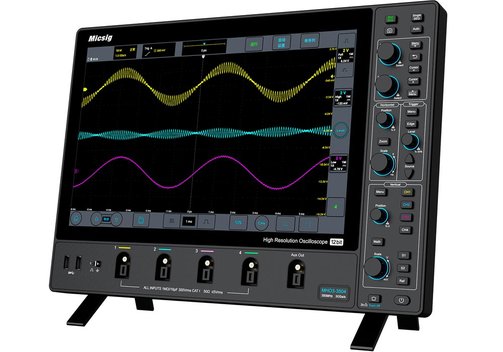

Micsig MHO3-2504, MHO3-3504, MHO3-5004 12-bit-Oszilloskope

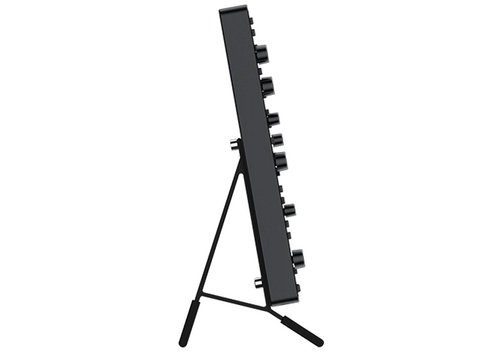

Die Micsig MHO3 Serie sind 4-Kanal-, 12-bit-Oszilloskope mit einer Bandbreite von max. 500 MHz. Sie haben eine Echtzeit-Abtastrate von 3 GS/s und 360 Mpts Speichertiefe. Der Formfaktor ist ein 3,58 cm ultradünnes Desktop-Gehäuse mit Wandmontage-Schnittstelle. Die Scopes haben einen 14"/35,6 cm Touchscreen mit einer Auflösung von 1920x1200.
- Max. 500 MHz Bandbreite.
- 4 analoge Eingangskanäle.
- 12 bit vertikale Auflösung.
- 3 GS/s Abtastung.
- 360 Mpts Speichertiefe.
- 14"/35,6 cm Touchscreen, 1920x1200 Auflösung.
- Sehr kompakter Desktop-Formfaktor.
Modell-Übersicht
Modell | MHO3-2504 | MHO3-3504 | MHO3-5004 |
Anzahl der Kanäle | 4 | ||
Bandbreite | 250 MHz | 350 MHz | 500 MHz |
Anstiegszeit | ≤0,7 ns | ≤1 ns | ≤1,4 ns |
Abtastrate | 3 GS/s | ||
Vertikale Auflösung | 12 bit | ||
Rauschen | <80 µVeff | ||
Signalerfassungsrate | 230.000 Wfms/s | ||
Speichertiefe | 360 Mpts | ||
Bandbreiten-Filter | 20 MHz, Highpass/Lowpass | ||
Segmentierter Speicher | Unterstützt | ||
Eingangsimpedanz | 1 MΩ ±1% || 50 Ω ±1% | ||
Horizontale Skalierung | 1 ns/Div...1 ks/Div | ||
Vertikaler Skalierfaktor | 1 mV/Div...10 V/Div (1 MΩ) 1 mV/Div...1 V/Div (50 Ω) | ||
Trigger-Typen | Flanke, Impulsbreite, Logik, n-te Flanke, Runt-Impuls (Runt), Slope/Steigung, Timeout, Video, serieller Bus | ||
Bus-Decoding | RS232/422/485/UART, CAN, CAN-FD, LIN, SPI, I2C, ARINC-429, MIL-STD-1553B | ||
Schnittstellen | USB 3.0 Host, USB Typ-C, LAN/Ethernet | ||
Zusätzliche Anschlüsse | Trigger Out | ||
Speicherung | Lokal, USB-Drive | ||
Anzeige | 14"/35,6 cm TFT LCD Touchscreen, 1920x1200 Auflösung; HDMI-Ausgang | ||
Versorgung | Netzadapter zu 24 VDC/5 A | ||
Abmessugen (mm) | 400 x 280 x 36; 4,3 kg |
Lieferumfang: Oszilloskop MHO3 2504, 3504 oder 5004, 4x passive Tastköpfe, 4x BNC-Adapter, Netzadapter, Netzstecker, Busdecoder (CAN, CAN-FD, LIN, SPI, I2C, UART, 1553B, 429).
