Rohde&Schwarz MXO4 Serie 12-bit-Oszilloskope bis 1,5GHz
Vorteile der R&S MXO4 Serie 5 GS/s Mixed-Signal-Oszilloskope
- 12-bit-Auflösung für mehr Signaldetails.
- Hohe Signal-Erfassungsrate bis 4.500.000 Wfm/s.
- Vielseitige Funktionen, Optionen und einfache Bedienung mit Touchscreen.
Rohde&Schwarz MXO4-Serie 12-bit-Oszilloskope bis 1,5 GHz
Die Oszilloskope der Serie MXO4 von Rohde&Schwarz mit Bandbreiten von 200, 350, 500 MHz, 1 oder 1,5 GHz verbinden höchste Leistungsfähigkeit mit einem hervorragenden Preis-Leistungs-Verhältnis. Die R&S MXO4-Oszilloskope bieten eine hohe Echtzeit-Update-Rate von 4,5 Millionen Wfms/s. Damit können Sie mehr Signaldetails erkennen und anzeigen und mehr seltene Ereignisse erfassen. Der 12-bit-A/D-Wandler der R&S MXO4-Serie bietet die 16-fache Auflösung herkömmlicher 8-bit-Oszilloskope für hochgenaue Messungen auch bei höchsten Abtastraten. Der Erfassungsspeicher von 400 MPts pro Kanal für alle vier Kanäle gleichzeitig kann auf 800 Mpts interleaved aufgerüstet werden. Mit ihrem kapazitiven 13,3"/33,8 cm Full-HD-Touchscreen und einer intuitiven Benutzeroberfläche können die Oszilloskope eine Lernkurve von weniger als 15 Minuten erreichen. Es stehen zahlreiche Optionen zur Verfügung, um die Geräte entsprechend Ihren Anforderungen aufzurüsten: Bandbreiten-Upgrades, Signalgenerator, Mixed-Signal/Logik-Analysator, serielle Trigger und Dekodierung usw.
- 4 analoge Kanäle, MSO-Option: 16 zusätzliche digitale Kanäle.
- Basis-Gerät mit 200 MHz Bandbreite, Versionen/Upgrades mit 350, 500 MHz, 1 oder 1,5 GHz.
- Echtzeit-Abtastrate bis 5 GS/s.
- 12 bit ADC.
- Niedriges Grundrauschen.
- Signal-Erfassungsrate bis 4.500.000 Wfm/s.
- Speichertiefe 400 Mpts, aufrüstbar auf 800 Mpts.
- Breites 13,3"/33,8 cm Touchscreen-Display.
- Standard- und erweiterte Trigger sowie Trigger- und Dekodieroptionen für serielle Busse I2C, SPI, UART/RS232/RS422/RS485 und CAN, CAN-FD, CAN-XL, LIN.
- Signalgenerator-Option, 2 Kanäle, 16 bit, Funktionsgenerator, Arbiträr-Generator, Modulation, Frequenz-Sweep.
- USB 3.1 und 2.0 Schnittstellen, LAN/Ethernet, Web-Interface.
Modell-Übersicht
Modell | MXO44/MXO44-242 | MXO44-243 | MXO44-245 | MXO44-2410 | MXO44-2415 | |
1335.5050.04/1335.5050P02 | 1335.5050P03 | 1335.5050P05 | 1335.5050P10 | 1335.5050P15 | ||
Bandbreite | -3 dB bei 50 Ω Eingangsimpedanz | 200 MHz | 350 MHz | 500 MHz | 1 GHz | 1,5 GHz1) |
-3 dB bei 1 MΩ Eingangsimpedanz | 200 MHz (gemessen) | 350 MHz (gemessen) | 500 MHz (gemessen) | 700 MHz (gemessen)2) | 700 MHz (gemessen)2) | |
Option | - | MXO4-B243 | MXO4-B245 | MXO4-B2410 | MXO4-B2415 | |
Analoge Kanäle | 4 | |||||
Abtastrate | Echtzeit max. 5 GS/s auf 2 Kanälen, max. 2,5 GS/s auf 4 Kanälen, interpoliert max. 5 TS/s | |||||
Vertikale Auflösung | 12 bit, 18 bit im HD-Modus | |||||
Speichertiefe | 400 Mpts, aufrüstbar auf 800 Mpts; segmentierter Speicher wird unterstützt | |||||
Signal-Erfassungsrate | >4.500.000 Wfm/s | |||||
Trigger | Quellen: Analoge Kanäle (C1 bis C4), digitale Kanäle (D0 bis D15), Triggereingang, Leitungstrigger, serieller Bus; Modi: Flanke, Glitch, Breite, Runt, Fenster, Timeout, Intervall, Anstiegsrate, Setup und Hold, Muster, Zustand; erweiterte Trigger-Modi; serielle Trigger und Dekodierung | |||||
Serielle Trigger und Dekodierung | Option MXO4-K510 - I2C, SPI, UART/RS232/RS422/RS485, Option MXO4-K520 - CAN, CAN-FD, CAN-XL, LIN | |||||
Mess- und Zusatzfunktionen | Automatische Messungen, Cursor-Messungen, Signal-Mathematik, Spektrum-Analyse, Digital-Voltmeter (DC, DC eff., AC eff., bis 6 Stellen Auflösung, bis 20 MHz Bandbreite), Option MXO4-K36: Frequenz- und Impedanzanalyse (Option MXO4-B6 erforderlich) | |||||

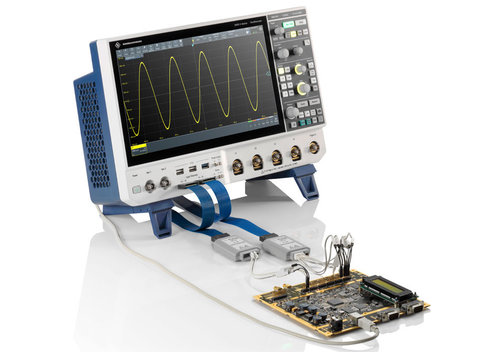

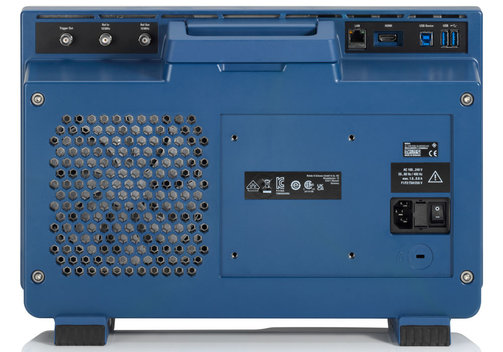

Digitale Kanäle | Option -B1: Mixed-Signal, 16 Logikkanäle (D0 bis D15), angeordnet in zwei Logiksonden mit je 8 Kanälen, 5 GS/s auf jedem Kanal | |||||
Signal-Generator | Option -B6: 2 Kanäle, 16 bit, 100 MHz (Sinus), 625 MS/s Funktionsgenerator, Arbiträr-Generator, Modulation, Frequenzsweep; Signalformen: Sinus, Rechteck/Impuls, Rampe, DC, Rauschen, Sinus kardinal (sinc), Gaußimpuls, Lorentz, exponentieller Anstieg/Abfall, kardial; Arbiträr: Signallänge 1 s bis 40 MS auf jedem Kanal; Abtastrate 1 S/s bis 312,5 MS/s, Filterbandbreite 100 MHz; Modulationen: AM, FM, FSK, PWM; Wobbeln/Sweep | |||||
Anzeige | 13,3"/33,8 cm LC TFT-Farbdisplay mit kapazitivem Touchscreen, Auflösung 1920 x 1080 Pixel (Full HD); HDMI-Ausgang | |||||
Schnittstellen | 3x USB 3.1 Typ A, 2x 2.0 Typ A, 1x USB 3.1 Typ B, LAN/Ethernet, Webschnittstelle | |||||
Abmessungen (mm) | 414 x 279 x 162; 6 kg |
1) 1,5 GHz analoge Bandbreite im Interleave-Modus mit 5 GS/s Echtzeit-Abtastrate.
2) Mit passivem Tastkopf R&S RT-ZP11.
Options-Übersicht
Modell | Beschreibung | ||
MXO4-B1 | 1335.4130.02 | Mixed-Signal, 16 Kanäle, 5 GS/s | Hardware-Option mit Software-Lizenz |
MXO4-B108 | 1335.5772.02 | Speicheraufrüstung 800 Mpts | Keycode-Upgrade/Software-Lizenz |
MXO4-B108 | 1335.5772.03 | Speicheraufrüstung 800 Mpts | Keycode-Upgrade/unregistrierte Software-Lizenz |
MXO4-B2410 | 1335.4318.02 | 1-GHz-Bandbreiten-Upgrade | Software-Lizenz |
MXO4-B2410 | 1335.4318.03 | 1-GHz-Bandbreiten-Upgrade | Unregistrierte Lizenz |
MXO4-B2415 | 1335.4330.02 | 1,5-GHz-Bandbreiten-Upgrade auf 2 Kanälen | Software-Lizenz |
MXO4-B2415 | 1335.4330.03 | 1,5-GHz-Bandbreiten-Upgrade auf 2 Kanälen | Unregistrierte Lizenz |
MXO4-B243 | 1335.4276.02 | 350-MHz-Bandbreiten-Upgrade | Software-Lizenz |
MXO4-B243 | 1335.4276.03 | 350-MHz-Bandbreiten-Upgrade | Unregistrierte Lizenz |
MXO4-B245 | 1335.4299.02 | 500-MHz-Bandbreiten-Upgrade | Software-Lizenz |
MXO4-B245 | 1335.4299.03 | 500-MHz-Bandbreiten-Upgrade | Unregistrierte Lizenz |
MXO4-B6 | 1335.4147.02 | Arbiträr-Signalgenerator mit 16 bit Auflösung, 2 analoge Kanäle, 100 MHz, Bandbreite, 40 MS/Kanal Speicher, 312,5 MS/s Abtastrate | Software-Lizenz |
MXO4-B6 | 1335.4147.03 | Arbiträr-Signalgenerator mit 16 bit Auflösung, 2 analoge Kanäle, 100 MHz, Bandbreite, 40 MS/Kanal Speicher, 312,5 MS/s Abtastrate | Unregistrierte Lizenz |
MXO4-BNDL | 1335.5050P95 | Paket mit: MXO44 Digital-Oszilloskop (1335.505004) MXO4-B2415 1,5 GHz Bandbreitenerweiterung MXO4-PK1 Anwendungs-Paket (siehe unten) mit: Arbiträr-Signalgenerator (MXO4-B6), Leistungsanalyse (MXO4-K31), Frequenz- und Impedanzanalyse (MXO4-K36), Triggerung und Dekodierung für I2C, SPI, UART/RS232/422/485 (MXO4-K510), und CAN, CAN-FD, CAN-XL, LIN (MXO4-K520) | Hardware und Optionen im Paket |
MXO4-K36 | 1335.5572.02 | Frequenz- und Impedanzanalyse, Bereich: Bis 100 MHz, Quelle: Interner Generator (Option MXO4-B6 erforderlich) | Software-Lizenz |
MXO4-K36 | 1335.5572.03 | Frequenz- und Impedanzanalyse, Bereich: Bis 100 MHz, Quelle: Interner Generator (Option MXO4-B6 erforderlich) | Unregistrierte Lizenz |
MXO4-K510 | 1335.5195.02 | Serielle Triggerung und Dekodierung: I2C, SPI, UART/RS232/RS422/RS485 | Software-Lizenz |
MXO4-K510 | 1335.5195.03 | Serielle Triggerung und Dekodierung: I2C, SPI, UART/RS232/RS422/RS485 | Unregistrierte Lizenz |
MXO4-K520 | 1335.5550.02 | Triggerung und Dekodierung: CAN, CAN-FD, CAN-XL, LIN | Software-Lizenz |
MXO4-K520 | 1335.5550.03 | Triggerung und Dekodierung: CAN, CAN-FD, CAN XL, LIN | Unregistrierte Lizenz |
MXO4-PK1 | 1335.5237.02 | Paket, enthält Optionen: -K510: I2C/SPI/UART/RS232/RS422/RS485 -K520: CAN/CAN-FD/CAN-XL/LIN -K31: Leistungsanalyse (Qualität/Harmonische) -K36: Frequenzgang-Analyse -B6: Arbiträr-Generator | Software-Lizenz |
MXO4-PK1 | 1335.5237.03 | Paket, enthält Optionen: -K510: I2C/SPI/UART/RS232/RS422/RS485 -K520: CAN/CAN-FD/CAN-XL/LIN -K31: Leistungsanalyse (Qualität/Harmonische) -K36: Frequenzgang-Analyse -B6: Arbiträr-Generator | Unregistrierte Lizenz |
MXO4-Z1 | 1335.4360.02 | Vordere Abdeckung | Hardware |
MXO4-Z3 | 1335.5589.02 | Schutz- und Transportkoffer | Hardware |
MXO4-Z4 | 1335.5595.02 | Transitkoffer mit Trolleyfunktion | Hardware |
