PicoBNC+ Tastköpfe, Sensoren etc.
PicoBNC+ Serie Automotive-Zubehör: Tastköpfe, Sensoren etc.
In den Automotive-Oszilloskopen PicoScope 4225A und 4425A kommt erstmals die neue Anschluss-Technik PicoBNC+ zum Einsatz. PicoBNC+ ist ein Plug&Play-Anschluss-System für intelligente Testköpfe. PicoBNC+ behält den üblichen BNC-Anschluss bei, fügt jedoch digitale und Stromversorgungs-Schnittstellen sowie einen Vertauschungs-Schutz hinzu. Die Steckverbinder verwenden eine Farbkodierung auf dem Kunststoffgehäuse. Interaktive LEDs auf dem Oszilloskop zeigen an, was von dem Scope erwartet wird, und bestätigen, was angeschlossen ist. Die neuartigen Messsonden werden von der Software automatisch erkannt und von dem Oszilloskop entsprechend eingerichtet. Durch die kompatibilität des BNC-Anschlusses zu herkömmlichen Tastköpfen/Sonden (auch von Drittanbietern) können alle bestehenden, herkömmlichen BNC-Tastköpfe/Sonden weiterhin verwendet (allerdings ohne die PicoBNC+ Extrafunktionen).
PicoBNC+ Tastköpfe, Sensoren etc.
Modell-Übersicht PicoBNC+ Tastköpfe, Sensoren etc.
| Modell | Beschreibung |
| TA396 | PicoBNC+ differenzieller Hochspannungs-Tastkopf 1000 V CATIII |

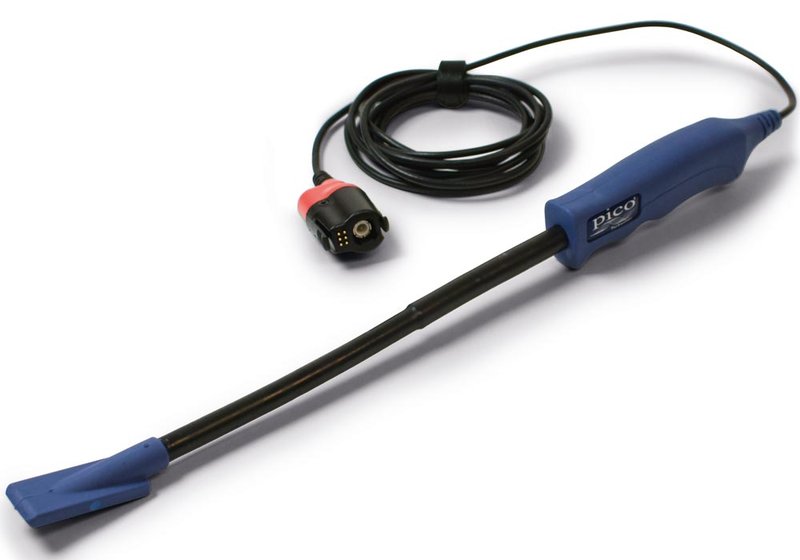

| TA398 | PicoBNC+ (COP) Zündspulen- und Signal-Tastkopf |

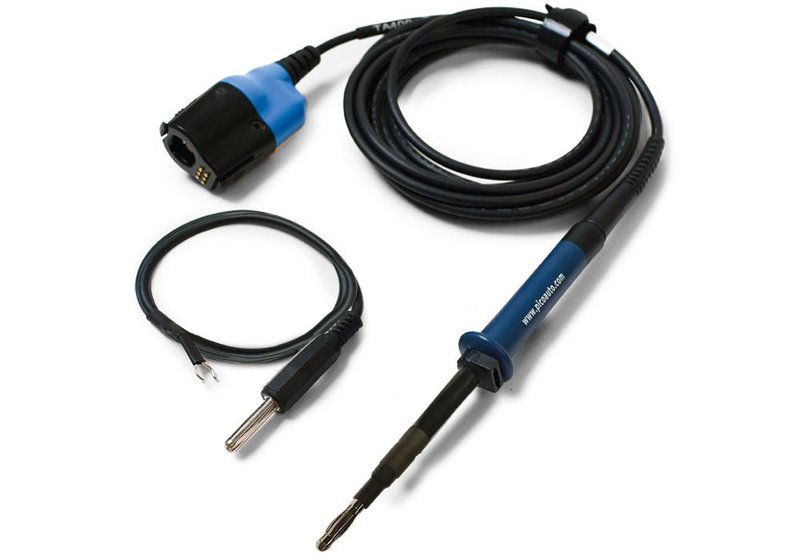

| TA499 | PicoBNC+ Automotive 10:1 Messleitung und Adapter |

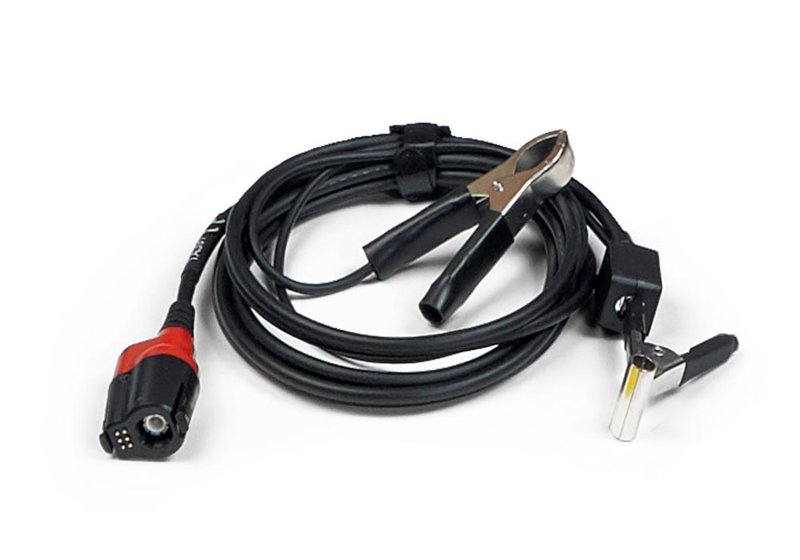

| TA397 | PicoBNC+ Sekundär Zündspannungs-Abgreifklemme |

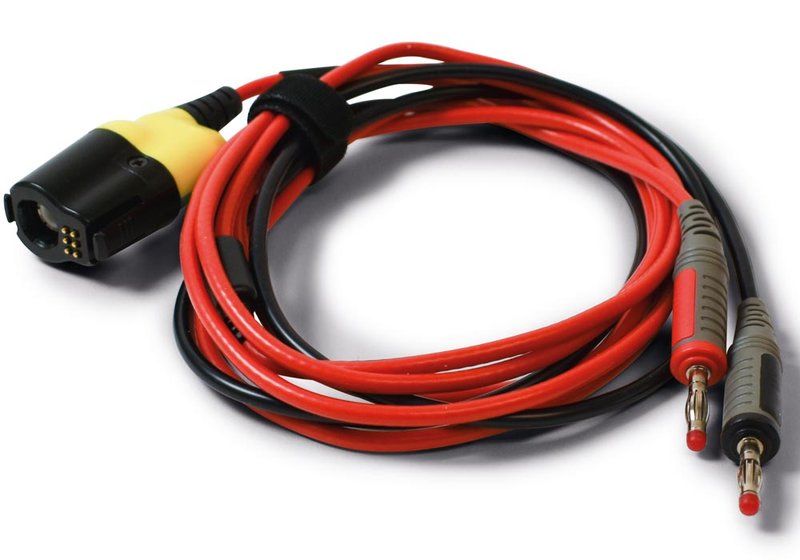

| TA432 | PicoBNC+ Widerstands-Messleitung |

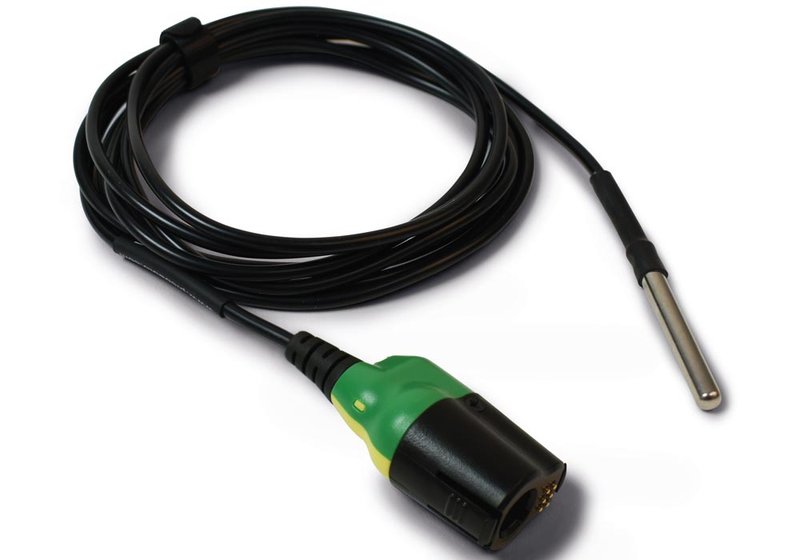

| TA395 | PicoBNC+ linearer Temperaturfühler mit großem Messbereich |
| TA390 | PicoBNC+ WPS500 |
| TA409 | PicoBNC+ Stromabzweig |
| TA410 | PicoBNC+ PicoBNC+ Standard-Sensor-Simulator |
| TA497 | PicoBNC+ optischer Sensor |
Spezifikationen PicoBNC+ TA432 und TA394
| Modell | TA432 | TA395 |
| Typ | Widerstands-Messleitung | Temperatur-Messleitung; Masseinheit °C und °F |
| Gesamtlange mit Kabel | 2 m | 2,85 m |
| Max. Spannung und CAT | ±30 V gegen PC Masse, keine CAT Klasse | |
| Bereich/Hardware-Auflösung | 200 Ω: 0,1 Ω 2 kΩ: 1 Ω 20 kΩ: 10 Ω 200 kΩ: 100 Ω 2 MΩ: 1 kΩ (nur PicoScope 7) | 0,5°C |
| Bereich/Hardware-Genauigkeit | 200 Ω: 2 Ω 2 kΩ: 20 Ω 20 kΩ: 200 Ω 200 kΩ: 5 kΩ 2 MΩ: 50 kΩ (nur PicoScope 7) | - |
| Dioden Test | Sendet 2 V für Diodenmessung | - |
| Skalierungsfaktoren und Bereiche | Automatischer Start bei Widerstandsmessung mit High-Bereich. Diodentest als separat eingestellter Bereich. Standardwahl ist Widerstand. Der automatische Bereich umfasst nicht den Diodenbereich. | -40...+125°C |
| Anforderungen an die Kalibrierung/Nullabgleich | Automatisch bei Start | |
| IP Klasse | - | Sensor plus erster Meter des Kabels entsprechen IP67 |
| Arbeitstemperaturbereich | - | -50...+150°C; typ. Anwendungen Motor-Temperatur: Üblicherwesie +20...+120°C, Temperatur der Sitzheizung: Üblicherweise -10...+40°C, Klimaanlage/Heizung: Üblicherweise 0...+50°C |
