PicoScope 4225A 2-Kanal Automotive-Oszilloskop, 20 MHz, 12 bit, USB 3.0 und Kits

Neu
PicoScope 4225A 2-Kanal Automotive-Scope, 20 MHz, 12 bit, USB 3.0
weitere Bilder:
Preis
ab 708,00*
ab € 842,52 brutto
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Vorteile

  • 2-Kanal USB 3.0 PC-Oszilloskop für Automotive-Anwendungen.
  • Als Oszilloskop ohne Zubehör oder in verschiedenen Paket-Varianten mit Automotive-Zubehör.
  • Mit der bewährten Pico Automotive Software.

PicoScope 4225A 2-Kanal Automotive-Oszilloskope, 20 MHz, 12 bit, USB 3.0

Die 2-kanaligen PicoScope 4225A Automotive-Oszilloskope arbeiten mit einer Bandbreite von 20 MHz und einer Auflösung von 12 bit (16 bit im erweiterten Modus). Sie verfügen über eine Profi-Software, die eine Diagnose am PKW, Motorrad oder Nutzfahrzeug ermöglichen. Die Software ist vollgepackt mit Automotive-Spezialwissen, das Ihnen die Arbeit in der Praxis auf das bequemste erleichtert! Am einfachsten gleich im Kit bestellen, inkl. Zubehör zum Messen am Fahrzeug.

  • 2 Kanäle.
  • Hohe 12-bit-Auflösung.
  • Sample-Rate bis max. 400 MS/s (200 MS bei Verwendung beider Kanäle).
  • 250 MS Pufferspeicher.
  • Serielle Dekodierung für CAN, CAN FD, FlexRay u. a.
  • Unterstützt von der bewährten PicoScope Automotive Software.
  • USB 3.0 SuperSpeed.
  • Als Einzelgerät oder in verschiedenen Paketen/Kits mit Zubehör.

Modell-Übersicht - Automotive-Oszilloskope - Einzelgeräte

ModellPicoScope 4225APicoScope 4425APicoScope 4823
PQ173PQ174PQ185
Kanäle248
Vertikale Auflösung12 bit (16 bit im optimierten Auflösungsmodus)
DC-Genauigkeit1% der Gesamtskala (2% im 50-mV-Bereich)±1% von Vollausschlag ±300 µV
Eingangs-Empfindlichkeit10 mV/Div...40 V/Div2 mV/Div...10 V/Div (10 vertikale Divisions)
Eingangsbereiche (voller Messbereich)±50 mV...±200 V in 12 Bereichen±10 mV...±±50 V in 12 Bereichen
Eingangsimpedanz1 MΩ parallel zu 24 pF1 MΩ parallel zu 19 pF
EingangstypPotenzialfreier, einpoliger Steckerbinder PicoBNC+BNC
EingangskopplungAC/DC per Software wählbar
Eingang Überspannungsschutz±250 V (DC+ACSpitze)±100 V (DC+ACSpitze)
Pufferspeicher250 MS, gemeinsam von den aktivierten Kanälen genut; Wellenformpuffer: Bis zu 10.000 Wellenformen256 MS, gemeinsam von den aktivierten Kanälen genutzt
Zeitbasisbereiche5 ns/Div...5000 s/Div20 ns/Div...5000 s/Div
Bandbreite (-3 dB)20 MHz (10 MHz im ±50-mV-Bereich)20 MHz (10 MHz in 10-mV- und 20-mV-Bereiche)
Maximale Sample-RateSingle-shot: 1 verwendeter Kanal: 400 MS/s, 2 verwendete Kanäle: 200 MS/s, 3 oder 4 verwendete Kanäle: 100 MS/sEchtzeit: 1...4 Kanäle in Verwendung - 80 MS/s; 5...8 Kanäle in Verwendung - 40 MS/s; kont. Streaming-Modus: 20 MS/s mit PicoScope 6 Software; 80 MS/s pro Kanal unter Verwendung der mitgelieferten API, 160 MS/s gesamt über alle Kanäle (PC-abhängig)
Trigger
QuelleJeder Eingangskanal
Trigger-ArtenGrundlegende: Automatisch, Wiederholung, einzeln, keiner; erweiterte: Ansteigende Flanke, fallende Flanke, Flanke mit Hysterese, Impulsbreite, Runt-Impuls, Dropout, mit Fenster, Logik
Pre-/Post-TriggerMaximale Pre-Trigger-Verzögerung bis zu 100% Aufzeichnungslänge; maximale Nachtrigger-Verzögerung bis zu 4 Millionen Abtastungen
Spektrum-Analysator
FrequenzbereichDC...20 MHz
AnzeigemodiGröße, Spitzenwertspeicherung, Mittelwert
Signal-Generator
Standard-Signale-Sinus, Rechteck, Dreieck, DC-Spannung, Rampe, Sinc, Gauss, Halb-Sinus, weißes Rauschen, PRBS; Standard-Signal-Frequenz DC...1 MHz; Sweep-Modi Up, Down, Dual; Spannungsbereich ±2 V;
Arbiträr-Signale-Update-Rate 80 MS/s, Puffer-Größe 16 kS, Auflösung 14 bit
Allgemeine Daten
UmgebungBetriebstemperatur 0...40°C (15...30°C für die angegebene Genauigkeit); rel. Luftfeuchtigkeit 5...80%, nicht kondensierend; Lagertemperatur -20...+60°C; rel. Luftfeuchtigkeit 5...95%, nicht kondensierendBetriebstemperatur 0...45°C (20...30°C für angegebene Genauigkeit); rel. Luftfeuchtigkeit 5...80% nicht-kondensierend; Lagertemperatur -20...+60°C; rel. Luftfeuchtigkeit 5...95% nicht-kondensierend
Abmessungen (mm)190 x 160 x 40; ca. <900 g190 x 160 x 40; ca. 550 g
SchnittstelleUSB 3.0 SuperSpeed (kompatibel zu USB 2.0); versorgt über USB

Modell-Übersicht - Automotive-Oszilloskop-Kits

KitBeschreibungEnthaltenes OszilloskopEnthaltenes Zubehör

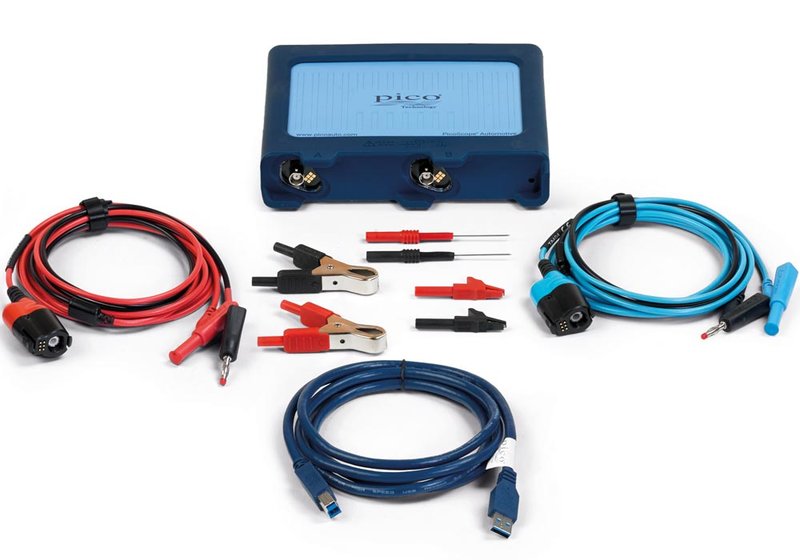

PQ1752-Kanal Starter-Kit im KartonPicoScope 4225A1x PA050 Karton
2x TA003 kleine Krokodilklemme (schwarz)
2x TA004 kleine Krokodilklemme (rot)
1x TA155 USB 3.0 Kabel (blau) 1,8 m
1x TA157 Batterie-Clip (rot)
1x TA158 Batterie-Clip (schwarz)
2x TA161 flexible Nadel-Sonde (schwarz)
2x TA162 flexible Nadel-Sonde (rot)
1x TA404 PicoBNC+ 3 m Messleitung, permanent Masse, 4 mm (blau)
1x TA405 PicoBNC+ 3 m Messleitung, permanent Masse,  4mm (rot)
PQ1764-Kanal Starter-Kit im KartonPicoScope 4425Asiehe PicoScope 4425A

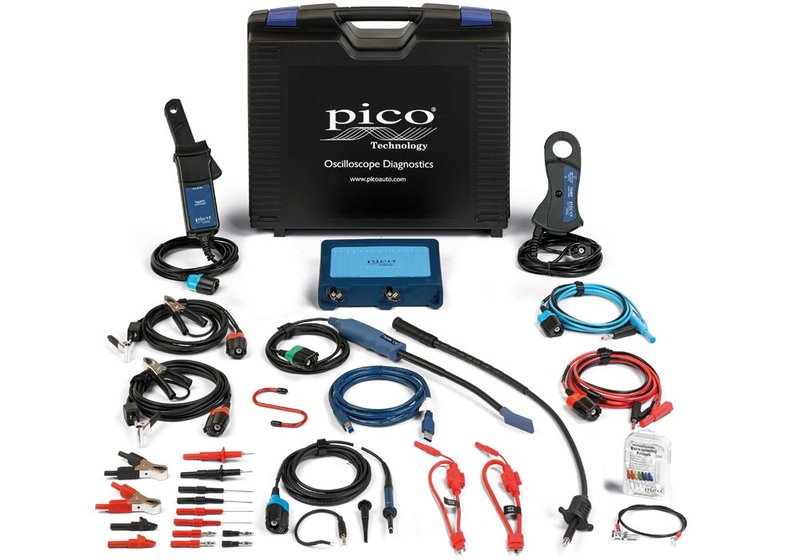

PQ1772-Kanal Standard-Kit im KofferPicoScope 4225A1x MI168 "S"-Haken
1x PA209 Koffer
1x TA001 Multimeter-Prüfspitze (schwarz)
1x TA002 Multimeter-Prüfspitze (rot)
1x TA003 kleine Krokodilklemme (schwarz)
1x TA004 kleine Krokodilklemme (rot)
1x TA008 Akupunktursonden-Set
2x TA017 4 mm Bananenstecker-Adapter, ummantelt auf unummantelt (rot)
1x TA034 Verlängerungsadapter für Standard-ATC-Sicherung
1x TA035 Verlängerungsadapter für Mini-ATC-Sicherung
1x TA037 Zündleitungsverlängerungs-Adapter
1x TA106 Masseleitung für Zündleitungspack 45 cm lang
1x TA155 USB 3.0 Kabel (blau) 1,8 m
1x TA157 Batterie-Clip (rot)
1x TA158 Batterie-Clip (schwarz)
2x TA161 flexible Nadel-Sonde (schwarz)
2x TA162 flexible Nadel-Sonde (rot)
1x TA388 PicoBNC+ Strommesszange 2000 A AC/DC
2x TA397 PicoBNC+ Sekundär-Zündspannungs-Abgreifklemme
1x TA398 PicoBNC+ (COP) Zündspulen- und Signal-Tastkopf
1x TA499 PicoBNC+ Automotive 10:1 Messleitung und Adapter
1x TA404 PicoBNC+ 3 m Messleitung, permanent Masse, 4 mm (blau)
1x TA405 PicoBNC+ 3 m Messleitung, permanent Masse, 4 mm (rot)
1x TA473 PicoBNC+ Strommesszange 60 AC/DC
PQ2252-Kanal Standard-Kit in SystemeinlagePicoScope 4225Awie PQ177, jedoch in Systemeinlage statt Koffer
PQ1784-Kanal Standard-Kit im KofferPicoScope 4425Asiehe PicoScope 4425A
PQ2264-Kanal Standard-Kit in SystemeinlagePicoScope 4425Asiehe PicoScope 4425A
PQ1794-Kanal Diesel-Kit im KofferPicoScope 4425Asiehe PicoScope 4425A
PQ2274-Kanal Diesel-Kit in SystemeinlagePicoScope 4425Asiehe PicoScope 4425A
PQ1804-Kanal Advanced-Kit im KofferPicoScope 4425Asiehe PicoScope 4425A
PQ2284-Kanal Advanced-Kit in SystemeinlagePicoScope 4425Asiehe PicoScope 4425A
PQ1944-Kanal Master-Kit im KofferPicoScope 4425Asiehe PicoScope 4425A
PQ2374-Kanal Master-Kit in SystemeinlagePicoScope 4425Asiehe PicoScope 4425A
PQ1954-Kanal Motor- und Hydraulik-Kit im KofferPicoScope 4425Asiehe PicoScope 4425A
PQ2384-Kanal Motor- und Hydraulik-Kit in SystemeinlagePicoScope 4425Asiehe PicoScope 4425A
PQ2224-Kanal Motor-Schnelltest-Kit im KofferPicoScope 4425Asiehe PicoScope 4425A
PQ2334-Kanal Motor-Schnelltest-Kit in SystemeinlagePicoScope 4425Asiehe PicoScope 4425A
PQ1964-Kanal Elektro- und Hybrid-Kit im KofferPicoScope 4425Asiehe PicoScope 4425A
PQ2364-Kanal Elektro- und Hybrid-Kit in SystemeinlagePicoScope 4425Asiehe PicoScope 4425A
PQ1848-Kanal Professional-Kit im KofferPicoScope 4823siehe PicoScope 4823
PQ2028-Kanal Motor- und Hydraulik-Kit im KofferPicoScope 4823siehe PicoScope 4823

Zubehör, Optionen
230,00*
€ 273,70 brutto
ab 47,00*
ab € 55,93 brutto
ab 51,00*
ab € 60,69 brutto
