Copper Mountain Planar-Serie Vektor-Netzwerk-Analysatoren bis 8 GHz

Neu
Copper Mountain Planar-Serie Vektor-Netzwerk-Analysatoren bis 8 GHz
weitere Bilder:
Preis
ab 9.170,00*
ab € 10.912,30 brutto
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Vorteile

  • Kostengünstiger VNA mit allen Standard-Messoptionen wie Frequenzoffset-Modus, Zeitbereich mit Gating usw.
  • Große Frequenz-Bandbreite von 100 kHz bis 8 GHz.
  • Einsatz für Spektrum-Analyse mit der Option für direkten Empfängerzugriff.

Copper Mountain Planar-Serie Vektor-Netzwerk-Analysatoren bis 8 GHz

Die Copper Mountain Planar Serie umfasst vektorielle Netzwerk-Analysatoren/VNA bis 8 GHz. Je nach Modell bieten sie eine 2- oder 4-Port-Konfiguration und direkten Empfängerzugriff. Alle Geräte sind ATE-kompatibel, in ein Rack montierbar und einfach zu programmieren und von mehreren Anwendern gemeinsam zu nutzen. Die Analysatoren sind für den Betrieb mit Windows oder Linux auf einem PC, Laptop oder Tablet oder x86-Bordcomputer ausgelegt. Die VNA-Software-Anwendung wird mit einem Standard-USB-Kabel an die Planar-Geräte angeschlossen, wodurch eine zukunftssichere Lösung geschaffen wird, die die Benutzerfreundlichkeit im Vergleich zu herkömmlichen Geräten erheblich verbessert.

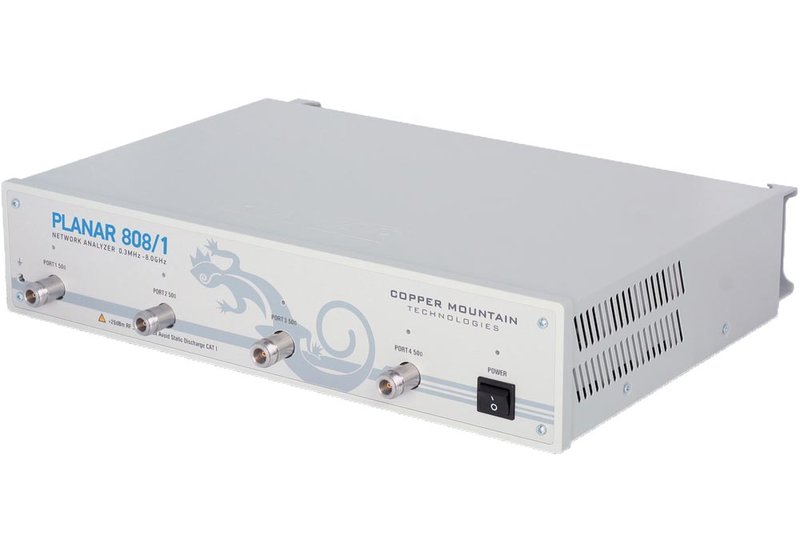

Die Geräte der Planar-Serie bieten eine Vielzahl von Analyse-Funktionen, darunter Zeitbereich mit Gating und automatische Port-Erweiterung. Mit zwei unabhängigen Signalquellen ist der Planar 808/1 ideal für Mischer- und Wandlermessungen. Die Software des Panar 808/1 unterstützt die Fixture-Simulation für eine Vielzahl von single-ended und Balanced-Topologien und ermöglicht so Tests von differentiellen Bauelementen ohne externen Balun.

  • Kostengünstiger VNA von 100 kHz bis 3,2 oder 8,0 GHz.
  • 2-Port-Modelle zur Prüfung der Parameter S11, S21, S12, S22 und 4-Port-Modell für die Parameter S11...S44.
  • Typ-N Buchsen. Impedanz 50Ω.
  • Sweep-Typen: Lineare Frequenz, log. Frequenz, Segment, Power-Sweep.
  • Messgeschwindigkeit 100 oder 125 µs.
  • USB-Schnittstelle zum PC.

Anwendungen

...im Labor und bei Produktionstests, sehr platzsparend. Der VNA kann über ein Manufacturing-Test Plug-In in ein Produktions-Testsystem integriert werden. Entwurf und Prüfung von HF-Komponenten, On-Wafer-Probing, Feldtests, Einfügedämpfungs-Messung, Messung der Entfernung zum Fehler/Distance-to-Fault, Antennen-Anpassung, Qualitäts-Kontrolle, Material-Messungen und viele andere.

Modell-Übersicht

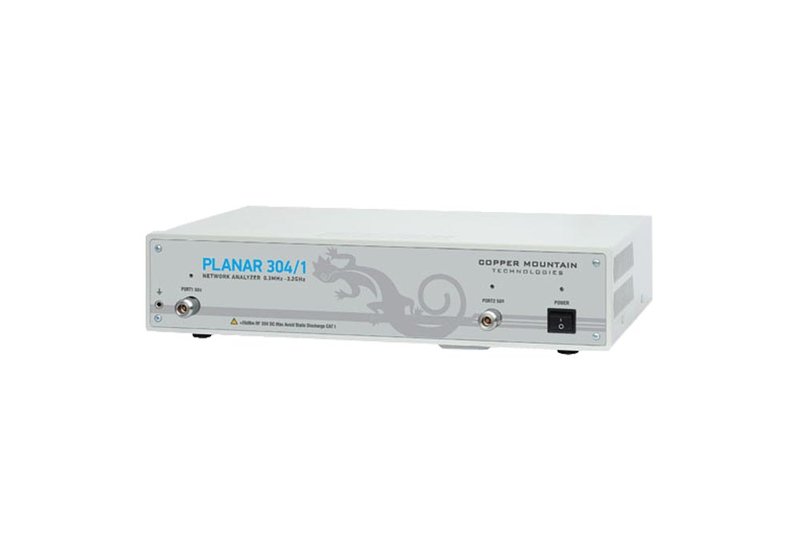

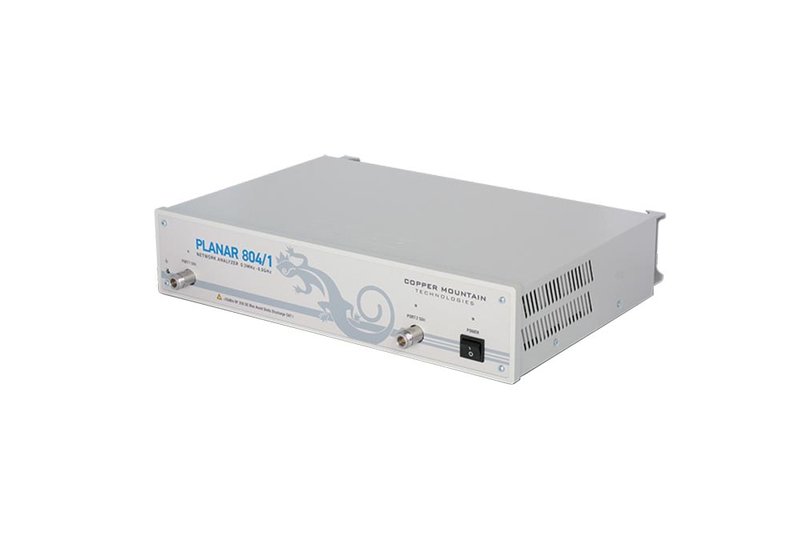

ModellPlanar 304/1Planar 804/1Planar 808/1
Ports224
Frequenzbereich100 kHz...3,2 GHz100 kHz...8,0 GHz100 kHz...8,0 GHz
Gemessene ParameterS11, S21, S12, S22S11, S21, S12, S22S11...S44
Sweep-TypenLineare Frequenz, log. Frequenz, Segment, Power-SweepLineare Frequenz, log. Frequenz, Segment, Power-SweepLineare Frequenz, log. Frequenz, Segment, Power-Sweep
Dynamik-Bereich (10 Hz IFBW)115 dB/typ. 125 dB (100...300 kHz)
130 dB/typ. 135 dB (300 kHz...3,2 GHz)
115 dB/typ. 125 dB (100...300 kHz)
135 dB/typ. 140 dB (300 kHz...6,0 GHz)
130 dB/typ. 140 dB (6,0...8,0 GHz)
115 dB/typ. 125 dB (100...300 kHz)
135 dB/typ. 140 dB (300 kHz...6,0 GHz)
130 dB/typ. 140 dB (6,0...8,0 GHz)
Mess-Geschwindigkeit/Mess-Zeit pro Punkt125 µs100 µs100 µs
Einstell-Rate der Ausgangsleistung-55...+10 dBm-60...+10 dBm-60...+10 dBm
Mess-PunkteBis 500.001Bis 500.001Bis 500.001
Impedanz50 Ω50 Ω50 Ω
SchnittstelleUSB 2.0USB 2.0USB 2.0
AnschlüsseTyp-N BuchseTyp-N BuchseTyp-N Buchse
VersorgungExterner Netzteil-AdapterExterner Netzteil-AdapterExterner Netzteil-Adapter
Empfohlenes ZubehörAutom. Kal.-Modul ACM2506
Kal.-Kits N911, N912, S911T
Kabel und Adapter 2x C50NMNM.X, 2x C50NMNM.X + NF50, 2x C50SMNM.X
Schlüssel TW-S, TW-N
Autom. Kal.-Modul ACM2509
Kal.-Kits N911, N912, S911T
Kabel und Adapter 2x C50NMNM.X, 2x C50NMNM.X + NF50, 2x C50SMNM.X
Schlüssel TW-S, TW-N
Autom. Kal.-Modul ACM4509
Kal.-Kits N911, N912, S911T
Kabel und Adapter 2x C50NMNM.X, 2x C50NMNM.X + NF50, 2x C50SMNM.X
Schlüssel TW-S, TW-N

Die VNA und ACM werden mit Werkskalibrierungs-Zertifikaten geliefert, die keine Daten enthalten. Die Zusatzoption für ISO17025/Z540-1 akkreditierte, rückführbare Kalibrier-Zertifikate und Unsicherheiten ist verfügbar und muss bei der Bestellung angegeben werden.
