Copper Mountain S-Serie 2-Port VNA bis 18 GHz

Neu
Copper Mountain S-Serie 2-Port VNA bis 4,8/6,5/8,5/18GHz
weitere Bilder:
Preis
ab 7.330,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung
» PDF-Datenblatt, Specs:

Vorteile

  • Hohe Ausgangsleistung von + 10 dBm.
  • Eingebaute Optionen wie Time-Domain mit Gating, Vector-Mixer-Calibration-Measurement, Frequenz-Offset-Modus usw.
  • Große Frequenz-Bandbreite von 9 kHz bis 18 GHz mit einem ausgezeichneten Dynamikbereich von 135 dB.

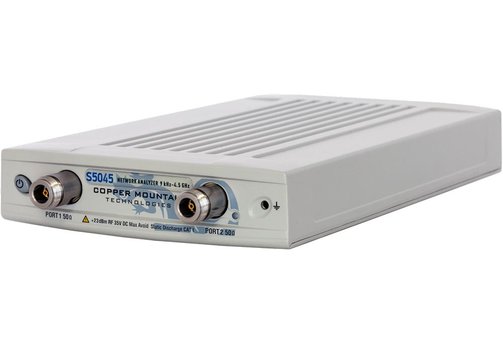

Copper Mountain S-Serie 2-Port VNA bis 18 GHz

Die kompakten Copper Mountain VNA der Serien S5000/S7000 (Vektor-Netzwerk-Analysatoren) bieten Leistung in Laborqualität in einem kompakten Gehäuse.

Diese tragbaren VNA können mit Batterien betrieben und im Feld, im Labor und im Produktions-Test eingesetzt werden. Die Geräte können über ein Fertigungstest-Plugin in ein Produktionstestsystem integriert werden.

Die Copper Mountain Kompakt-VNA der Serien S5000/S7000 enthalten ein HF-Messmodul/Hardware und die S2-Software-Applikation (je nach Variante optionales Zubehör), die unter Windows oder Linux auf einem PC, Laptop, Tablet oder x86-Boardcomputer läuft, der über eine USB-Schnittstelle mit der Messhardware verbunden ist. Die S2-Software kann auf mehreren Computern installiert werden, wodurch die gemeinsame Nutzung des Analysator-Messmoduls erleichtert wird.

  • Frequenzbereich bis 1,3 GHz, 3,0 GHz, 4,8 GHz, 6,5 GHz, 8,5 GHz oder 18 GHz.
  • Gemessene Parameter S11, S21, S12, S22.
  • Sweep-Typen: Lineare Frequenz, logarithmische Frequenz, Segment, Leistungs-Sweep.
  • Impedanz 50 Ω oder 75 Ω.

Anwendungen

Die kompakten VNA der S/TR-Serien sind für Anwendungen in Konstruktion und Prüfung von HF-Komponenten, On-Wafer-Probing, Feldtests, Einfügedämpfungs-Messungen, Messungen der Entfernung zu Fehlern, Antennen-Anpassung, Qualitäts-Kontrolle, Material-Messungen und viele andere konzipiert.

Modell-Übersicht

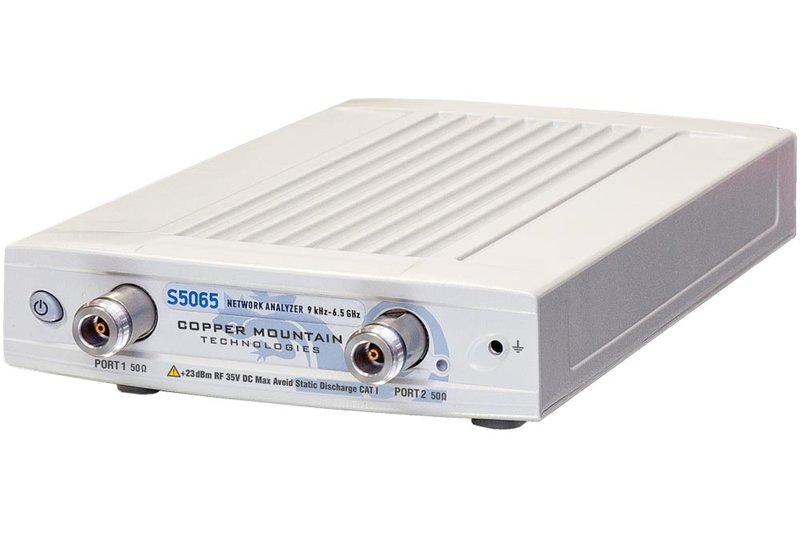

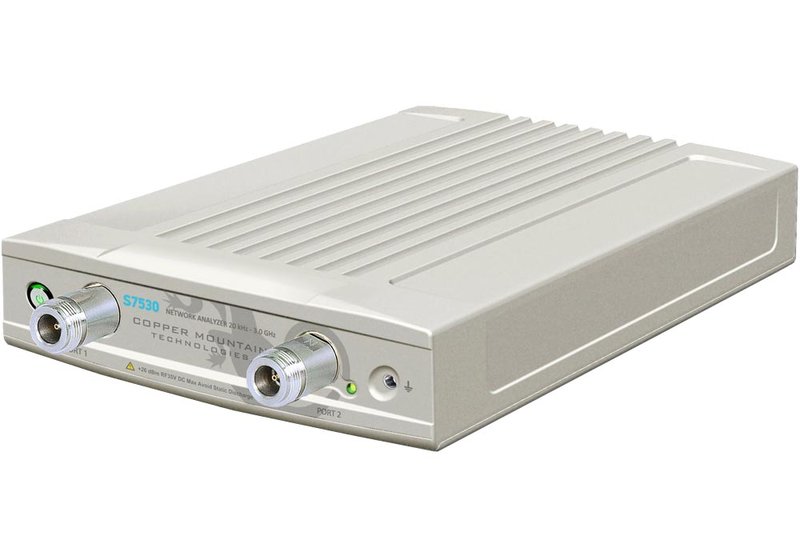

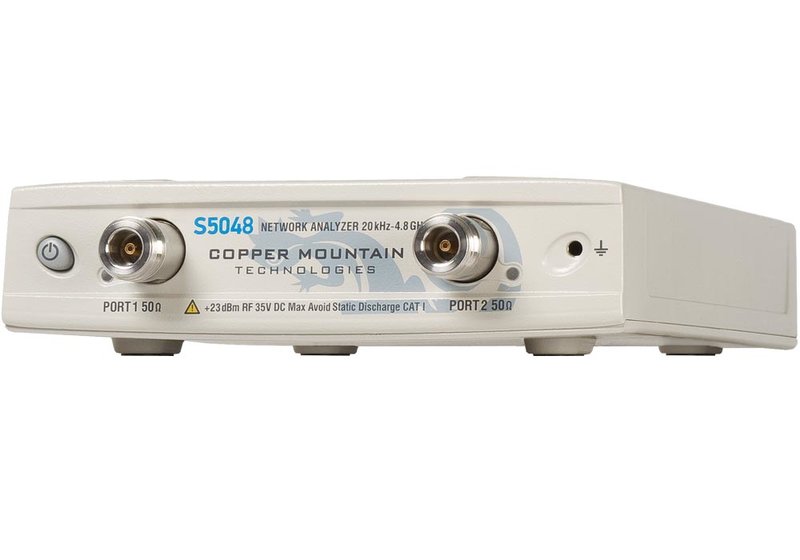

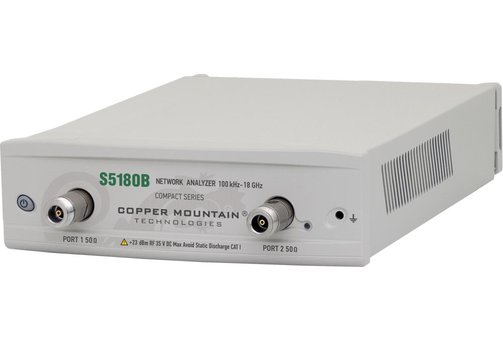

ModellS7530S5048 - eingestelltS5065S5085S5180
Ports22222
Frequenzbereich20 kHz...3,0 GHz20 kHz...4,8 GHz9 kHz...6,5 GHz9 kHz...8,5 GHz100 kHz...18 GHz
Gemessene ParameterS11, S21, S12, S22S11, S21, S12, S22S11, S21, S12, S22S11, S21, S12, S22S11, S21, S12, S22
Sweep-TypenLineare Frequenz, log. Frequenz, Segment, Power-SweepLineare Frequenz, log. Frequenz, Segment, Power-SweepLineare Frequenz, log. Frequenz, Segment, Power-SweepLineare Frequenz, log. Frequenz, Segment, Power-SweepLineare Frequenz, log. Frequenz, Segment, Power-Sweep
Dynamik-Bereich (10 Hz IFBW)75 dB/typ. 100 dB (20...300 kHz)
120 dB/typ. 123 dB (300 kHz...3,0 GHz)
75 dB/tpy. 100 dB (20 kHz...300 kHz)
120 dB/typ. 123 dB (300 kHz...4,8 GHz)
85 dB/typ. 100 dB (9 kHz...300 kHz)
125 dB/typ. 130 dB (300 kHz...6,5 GHz)
85 dB/typ. 100 dB (9...300 kHz)
125 dB/typ. 130 dB (300 kHz...4,8 GHz)
120 dB/typ. 125 dB (4.8...8,0 GHz)
115 dB/typ. 120 dB (8,0...8,5 GHz)
80 dB (100...300 kHz
115 dB (300 kHz...10 MHz)
130 dB/typ. 135 dB (10 MHz...7 GHz)
125 dB/typ. 130 dB (7...12 GHz)
122 dB/typ. 125 dB (12...16 GHz)
116 dB/typ. 120 dB (16...18 GHz)
Mess-Geschwindigkeit/Mess-Zeit pro Punkt250 µs200 µs70 µs70 µs30 µs
Einstell-Rate der Ausgangsleistung-50...+5 dBm-50...+5 dBm-50...+5 dBm-55...+5 dBm-40...+10 dBm
Mess-PunkteBis 200.001Bis 200.001Bis 200.001Bis 200.001Bis 200.001
Impedanz75 Ω50 Ω50 Ω50 Ω50 Ω
SchnittstelleUSB 2.0 (USB Typ B)
VersorgungExterner Netzteil-Adapter
Empfohlenes ZubehörAutom. Kal.-Modul ACM4000T
Kal.-Kits F7511
Kabel und Adapter 2x C75NMNM.X + NF50, 2x C75NMFM.X
Schlüssel TW-S
Autom. Kal.-Modul ACM2506
Kal.-Kits N611, N612, S911T
Kabel und Adapter 2x C50NMNM.X, 2x C50NMNM.X + NF50, 2x C50SMNM.X
Schlüssel TW-S, TW-N
Autom. Kal.-Modul ACM2506
Kal.-Kits N611, N612, S911T
Kabel und Adapter 2x C50NMNM.X, 2x C50NMNM.X + NF50, 2x C50SMNM.X
Schlüssel TW-S, TW-N
Autom. Kal.-Modul ACM2509
Kal.-Kits N611, N612, S911T
Kabel und Adapter 2x C50NMNM.X, 2x C50NMNM.X + NF50, 2x C50SMNM.X
Schlüssel TW-S, TW-N
Autom. Kal.-Modul ACM2520
Kal.-Kits N1801, S2611
Kabel und Adapter 2x C50NMNM.X, 2x C50SMNM.X
Schlüssel TW-S, TW-N

Die VNA und ACM werden mit Werkskalibrierungs-Zertifikaten geliefert, die keine Daten enthalten. Die Zusatzoption für ISO17025/Z540-1 akkreditierte, rückführbare Kalibrier-Zertifikate und Unsicherheiten ist verfügbar und muss bei der Bestellung angegeben werden.
