Rigol DG5071 Signal-Generator, 1-Kanal, 70MHz
EOL/eingestellt, nicht mehr lieferbar
Vorteile
- 1-Kanal Highend-Signalgenerator bis 70 MHz (Sinus).
- Funktions-, Arbiträr-Generator, IQ-Basisband-Source/IQ-IF-Source in einem Gerät.
- Optional Frequency-Hopping-Source und Pattern-Generator.

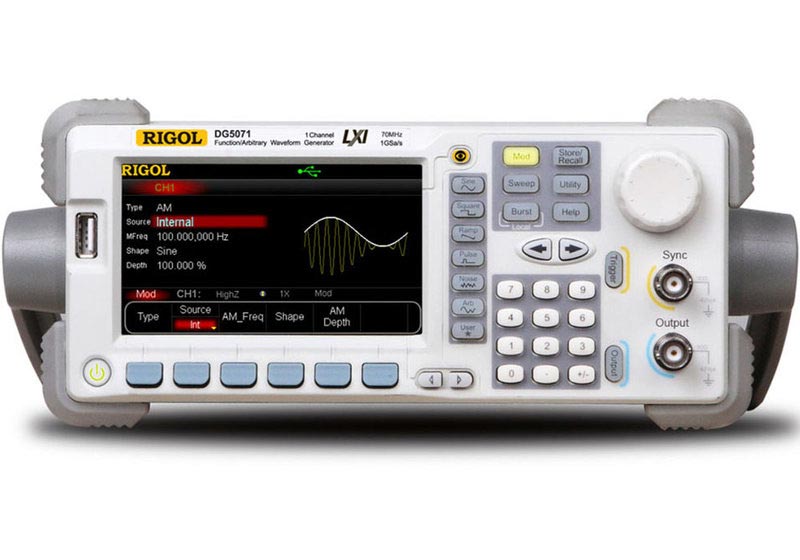

1-Kanal Highend-Signalgenerator DG5071, Ausgangs-Frequenz bis 70 MHz
Der multifunktionale 1-Kanal 70 MHz Generator DG5071 verbindet Funktions-Generator, Arbiträr-Waveform-Generator, IQ-Basisband-Source/IQ-IF-Source, Frequency-Hopping-Source (optional) und Pattern-Generator (optional) in einem Gerät. Dank der Direct Digital Synthesizer (DDS) Technologie liefert das Gerät stabile und präzise Signale mit geringer Verzerrung.
- 1 Generator-Kanal.
- 4,3" (ca. 11 cm) 16M True Color TFT LCD.
- 70 MHz maximale Sinus-Ausgabe-Frequenz.
- 1 GSa/s Sample Rate, 14 bit Auflösung.
- Optionales 16+2-Kanal Digital-Ausgangs-Modul für Mixed-Signal-Anwendungen.
- Optional externer Power-Amplifier, online konfigurierbar.
- Optional Frequency-Hopping-Output mit Hopping-Intervallen bis 80 ns und editierbaren Frequenz-Hopping-Mustern.
- 14 Standard-Signal-Formen: Sinus, Rechteck, Rampe, Puls, Rauschen, Sinc, exponentieller Anstieg, exponentieller Abfall, ECG, Gauss, Haversinus, Lorentz, Dual Tones und DC.
- Anstiegs- und Abfall-Zeit des Pulses kann separat eingestellt werden.
- Arbiträr-Waveforms editierbar bis 512 kpts, Ausgabe von Arbiträr-Waveforms bis 128 Mpts.
- Unterstützte Modulationen: Analog - AM, FM, PM, PWM, digital - ASK, FSK, PSK, IQ.
- Unterstützt vom Anwender definierbare IQ Vektor-Signal-Modulation und IQ-Basisband-/IF-Source-Ausgabe.
- Unterstützt Frequenz-Sweep und Burst-Ausgabe.

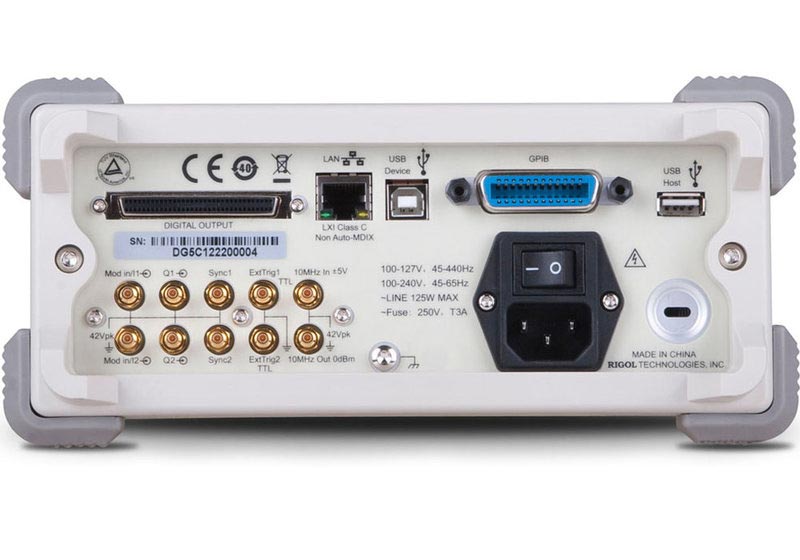

- Viele I/O-Möglichkeiten: Waveform-Ausgang, synchroner Signal-Ausgang, Modulations-Eingang, 10 MHz Takt-Eingang/Ausgang, Trigger Ein-/Ausgang.
- Speichern und Laden von Waveform-Daten und Geräte-Einstellungen, verschiedene Dateitypen.
- Standard-Konfiguration mit 1 GB Flash-Memory.
- Interfaces: 2x USB Host, USB Device, LAN und GPIB (IEEE488.1/.2).
- Arbeiten auch ideal zusammen mit den Rigol USB-TMC Oszilloskopen.
- Unterstützen USB Flash-Device Speicherung für FAT-Dateien.
- Direktes Drucken mit PictBridge-Druckern.
- Fernsteuern über 10/100M Ethernet/Web.
- Kompatibel zu LXI-C (Version 1.2).
- Komfortable Waveform-Editier-Software für den PC.
Modell-Übersicht
Modell | Max. Ausgangs-Frequenz | Max. Sample-Rate | Vert. Auflösung | Max. Arb.-Speicher-Tiefe | Kanäle |
DG5071 | 70 MHz | 1 GS/s | 14 bit | 128 Mpts | 1 |
Lieferumfang: Signal-Generator DG 5071, Stromkabel, USB-Kabel, BNC-Kabel (1 m), Kabel SMB-Buchse zu BNC-Stecker (1 m), Kurz-Anleitung, Software/Handbuch per Download.
Software: Ultra Sigma Software. Ultra Signal Studio. DG5000 Software.
