Rigol DG5102 Signal-Generator, 2-Kanal, 100 MHz

Rigol DG5102 Signal-Generator, 2-Kanal, 100 MHz
weitere Bilder:
Staffelpreise
ab 1 Stk.
€ 3.859,00
ab 3 Stk.
€ 3.666,05
Preis

3.859,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Lieferzeit ca. 3-5 Arbeitstage
Beschreibung

Vorteile

  • 2-Kanal Highend-Signalgenerator bis 100 MHz (Sinus).
  • Funktions-, Arbiträr-Generator, IQ-Basisband-Source/IQ-IF-Source in einem Gerät.
  • Optional Frequency-Hopping-Source und Pattern-Generator.

2-Kanal Highend-Signalgenerator DG5102, Ausgangs-Frequenz bis 100 MHz.

Der multifunktionale 2-Kanal 100 MHz Generator DG5101 verbindet Funktions-Generator, Arbiträr-Waveform-Generator, IQ-Basisband-Source/IQ-IF-Source, Frequency-Hopping-Source (optional) und Pattern-Generator (optional) in einem Gerät. Dank der Direct Digital Synthesizer (DDS) Technologie liefert das Gerät stabile und präzise Signale mit geringer Verzerrung.

  • 2 vollständige Generator-Kanäle. Die 2-Kanäle unterstützten Frequenz- und Phasen-Kopplung.
  • 4,3" (ca. 11 cm) 16M True Color TFT LCD.
  • 100 MHz maximale Sinus-Ausgabe-Frequenz.
  • 1 GSa/s Sample Rate, 14 bit Auflösung.
  • Optionales 16+2-Kanal Digital-Ausgangs-Modul für Mixed-Signal-Anwendungen.
  • Optional externer Power-Amplifier, online konfigurierbar.
  • Optional Frequency-Hopping-Output mit Hopping-Intervallen bis 80 ns und editierbaren Frequenz-Hopping-Mustern.
  • 14 Standard-Signal-Formen: Sinus, Rechteck, Rampe, Puls, Rauschen, Sinc, exponentieller Anstieg, exponentieller Abfall, ECG, Gauss, Haversinus, Lorentz, Dual Tones und DC.
  • Anstiegs- und Abfall-Zeit des Pulses kann separat eingestellt werden.
  • Arbiträr-Waveforms editierbar bis 512 kpts, Ausgabe von Arbiträr-Waveforms bis 128 Mpts.
  • Unterstützte Modulationen: Analog - AM, FM, PM, PWM, digital - ASK, FSK, PSK, IQ.
  • Unterstützt vom Anwender definierbare IQ Vektor-Signal-Modulation und IQ-Basisband-/IF-Source-Ausgabe.
  • Unterstützt Frequenz-Sweep und Burst-Ausgabe.

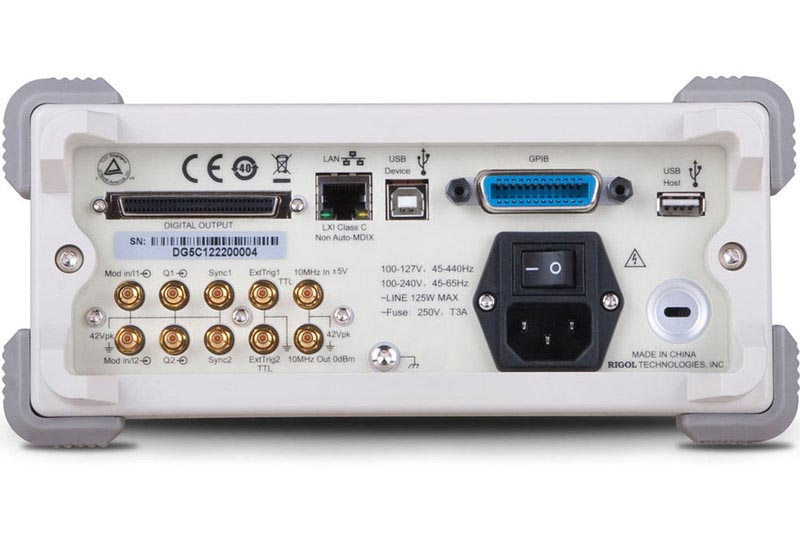

  • Viele I/O-Möglichkeiten: Waveform-Ausgang, synchroner Signal-Ausgang, Modulations-Eingang, 10 MHz Takt-Eingang/Ausgang, Trigger Ein-/Ausgang.
  • Speichern und Laden von Waveform-Daten und Geräte-Einstellungen, verschiedene Dateitypen.
  • Standard-Konfiguration mit 1 GB Flash-Memory.
  • Interfaces: 2x USB Host, USB Device, LAN und GPIB (IEEE488.1/.2).
  • Arbeiten auch ideal zusammen mit den Rigol USB-TMC Oszilloskopen.
  • Unterstützen USB Flash-Device Speicherung für FAT-Dateien.
  • Direktes Drucken mit PictBridge-Druckern.
  • Fernsteuern über 10/100M Ethernet/Web.
  • Kompatibel zu LXI-C (Version 1.2).
  • Komfortable Waveform-Editier-Software für den PC.

Modell-Übersicht

Modell Max. Ausgangs-Frequenz Max. Sample-Rate Vert. Auflösung Max. Arb.-Speicher-Tiefe Kanäle
DG5102 100 MHz 1 GS/s 14 bit 128 Mpts 2

Lieferumfang: Signal-Generator DG 5102, Stromkabel, USB-Kabel, BNC-Kabel (1 m), Kabel SMB-Buchse zu BNC-Stecker (1 m), Kurz-Anleitung, CD mit Gebrauchsanleitung und Software.
Software: Ultra Sigma Software. Ultra Signal Studio. DG5000 Software.

Weitere Funktionen


Übersichtliche Bedienung...
...mit großem 16 M True-Color TFT-LCD, intuitivem Frontpanel und GUI. Arb-Funktion mit 1 GS/s Sample-Rate, 14 bit vertikale Auflösung.


Interne/externe IQ Modulation serienmäßig


Verschiedene Sweep-Typen...
...Linear, Log, Step.


Intuitive Setup-Einstellungen und Display-Anzeigen.


Analoge und digitale Modulationen serienmäßig...
...AM, FM, PM, PWM, ASK, FSK, PSK, IQ.


Frequenz-Hopping-Funktion optional
