Siglent SDS7000A/AP Serie hochauflösende Mixed-Signal-Oszilloskope mit hoher Bandbreite

Neu
Siglent SDS7000A Serie hochauflösende Mixed-Signal-Oszilloskope mit hoher Bandbreite
ab € 22.598,10
inkl. MwSt. versandkostenfrei (Deutschland)
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Zubehör
Dateien/Downloads

Vorteile der SDS7000A und SDS7000AP 4-Kanal 12-bit-MSO bis 8 GHz

  • 12-bit-Oszilloskope/MSO bis 8 GHz, 20 GS/s, 1.000.000 Wfm/s.
  • Geringes Hintergrundrauschen und große Aufzeichnungslänge.
  • Hervorragende Benutzeroberfläche mit breitem Touchscreen und bis 9 Anzeigefenstern.

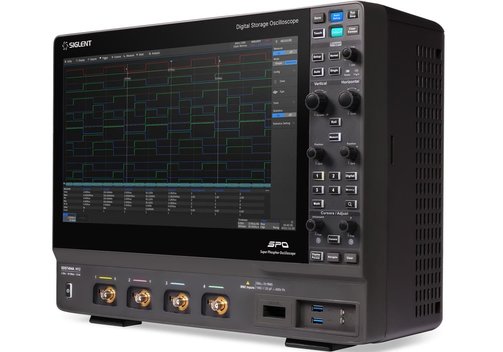

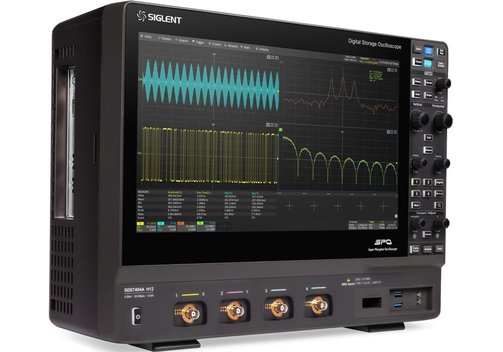

Siglent SDS7000A Serie hochauflösende Mixed-Signal-Oszilloskope mit hoher Bandbreite

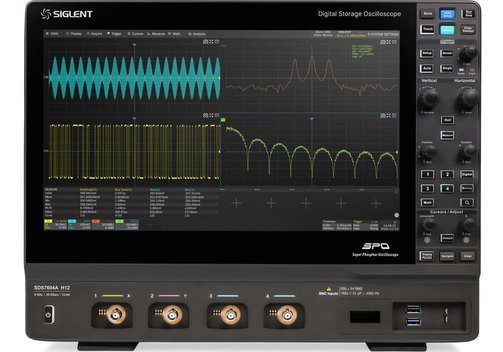

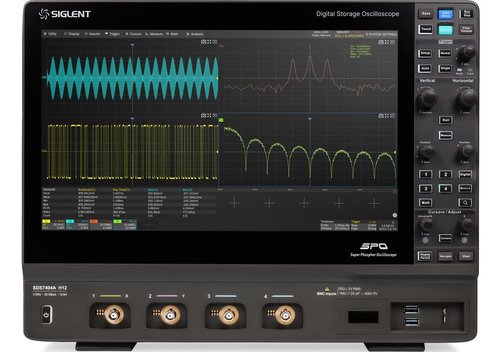

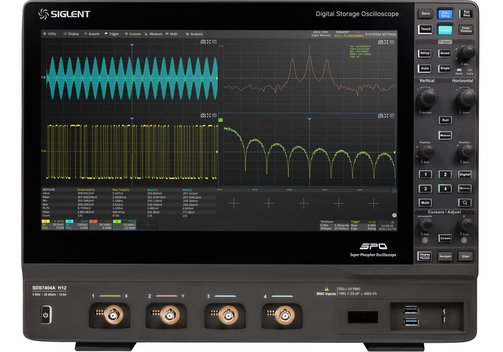

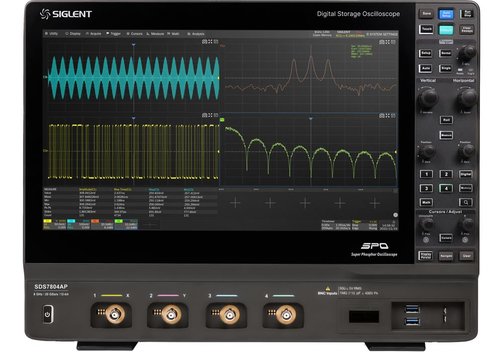

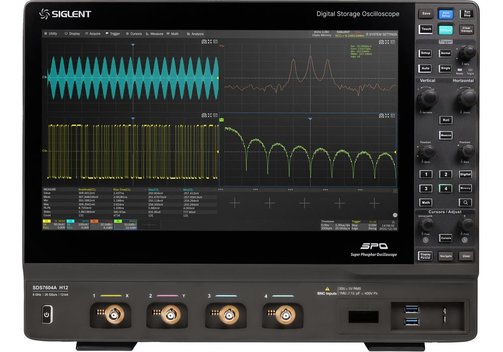

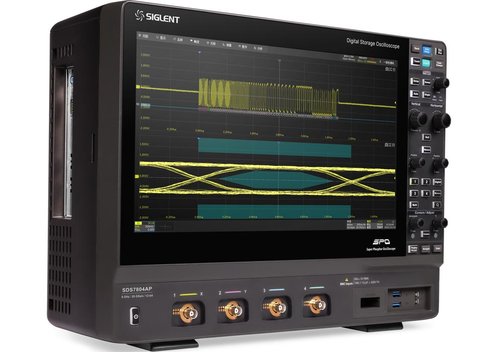

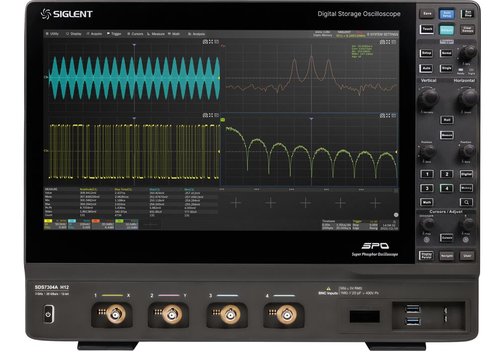

Siglent SDS7804AP/A H12, SDS7604AP/A H12, SDS7404A H12, SDS7304A H12 bis 1.000.000 Wfm/s

Die digitalen Mixed-Signal-Speicher-Oszilloskope der Serie SDS7000A und AP von Siglent sind mit 3, 4, 6 oder 8 GHz Bandbreite erhältlich - die Varianten AP sind die erweiterten Modelle (nur 6 oder 8 GHz). Sie sind ausgestattet mit 12-bit-A/D-Wandlern mit Abtastraten bis 20 GS/s, maximaler Aufzeichnungslänge von 1 Gpts/Kanal und zeigen bis zu 4 analoge Kanäle und 16 digitale Kanäle für eine leistungsstarke Mixed-Signal-Analyse. Die maximale Signal-Erfassungsrate beträgt 1.000.000 Wfm/s. Die Geräte haben einen großenn 15,6"/39,6 cm HD-Touchscreen mit 256-stufiger Intensitätsabstufung und einem Farbtemperatur-Anzeigemodus. Das innovative digitale Triggersystem mit hoher Empfindlichkeit und geringem Jitter unterstützt mehrere leistungsstarke Triggermodi, einschließlich serieller Bus-Triggerung.

  • 4 analoge Kanäle, MSO-Option mit zusätzlich 16 digitalen Kanäle.
  • 3, 4 oder 6 GHz Bandbreite, bis max. 20 GS/s Abtastrate; erweiterte Varianten AP mit 6 oder 8 GHz.
  • 12 bit A/D-Wandler.
  • Geringes Hintergrundrauschen: 220 µVeff bei 4 GHz Bandbreite.
  • SPO-Technologie:
    • Signal-Erfassungsraten bis 1.000.000 Wfm/s.
    • Unterstützt 256-stufige Intensitätsabstufungen und Farbtemperatur-Anzeigemodi.
    • Modelle A: 500 Mpts/Kanal Standard, 1 Gpts/Kanal optionale Speichertiefe;
      Modelle AP: 1 Gpts/Kanal Standard, 2 Gpts/Kanal optionale Speichertiefe.
    • Digitales Triggersystem mit intelligenten Triggern: Flanke, Steigung, Impuls, Fenster, Runt, Intervall, Dropout, Muster, qualifiziert, n-te Flanke, Setup/Hold, Verzögerung und Video (HDTV unterstützt). Zonentrigger vereinfacht die erweiterte Triggerung.
  • Serielle Bustriggerung und Decoder, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, optional: CAN FD, CAN XL, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 und USB 2.0.
  • Segmentierter Erfassungsmodus (Sequenz), der die maximale Aufzeichnungslänge in mehrere Segmente (bis 124.000) unterteilt, entsprechend den vom Benutzer eingestellten Triggerbedingungen, mit einer sehr kleinen Totzeit zwischen den Segmenten.
  • History-Signalaufzeichnung (History), die maximale Länge der aufgezeichneten Wellenform beträgt 124.000 Frames.

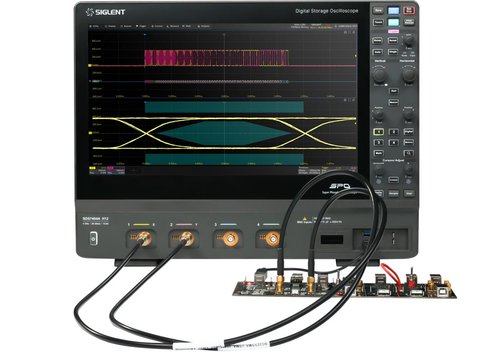

  • Automatische Messung, 4 mathematische Traces und zahlreiche Datenanalyse-Funktionen wie Suche, Navigation, SignalScan, Maskentest, Digital-Voltmeter, Zähler, Signal-Histogramm, Bode-Plot, Leistungs-Analyse, Eye/Jitter-Analyse und (Pre-)Compliance-Test.
  • Eingebauter 50-MHz-Signalgenerator (Option).
  • Großes 15,6"/39,6 cm HD TFT-LCD kapazitiv.

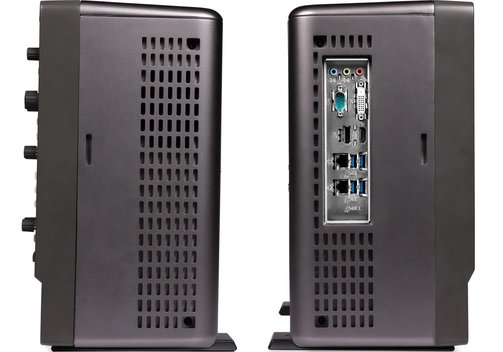

  • 4x USB Host 3.1 Gen 1, 2x USB 3.0 Host, USB 2.0 Device, 2x 1000M LAN.
  • Eingebauter Webserver unterstützt die Fernsteuerung über den LAN-Port mit einem Webbrowser. Unterstützt SCPI-Fernsteuerungsbefehle.
  • Unterstützt externe Maus und Tastatur.

Modell-Übersicht

ModellSDS7804A H12SDS7804APSDS7604A H12SDS7604APSDS7404A H12SDS7304A H12
Analog-Kanäle4 + EXT
Bandbreite8 GHz1)8 GHz1)6 GHz1)6 GHz1)4 GHz3 GHz
1) Modelle AP: 8 bzw. 6 GHz auf allen Kanälen;
Modelle A: Limitiert auf 4 GHz (SDS7804A) bzw. 3 GHz (SDS7604A) im 3- oder 4-Kanal-Betrieb		-
Sample-Rate20 GS/s (2 Kanäle); 10 GS/s (3 oder 4 Kanäle)20 GS/s alle Kanäle20 GS/s (2 Kanäle); 10 GS/s (3 oder 4 Kanäle)20 GS/s alle Kanäle20 GS/s (2 Kanäle); 10 GS/s (3 oder 4 Kanäle)20 GS/s (2 Kanäle); 10 GS/s (3 oder 4 Kanäle)
Vertikale Auflösung12 bit; bis 16 bit im ERES-Modus
SpeichertiefeModelle A Standard: 500 Mpts/Kanal; optional: 1 Gpts/Kanal im 2-Kanal-Betrieb;
Modelle AP Standard: 1 Gpts/Kanal (1 oder 2 Kanäle), 500 Mpts/Kanal (3 oder 4 Kanäle); optional: 2 Gpts/Kanal (1 Kanal), 1 Gpts/Kanal (2 Kanäle), 500 Mpts/Kanal (3 oder 4 Kanäle)		Standard: 500 Mpts/Kanal; optional: 1 Gpts/Kanal im 2-Kanal-Betrieb
Signalerfassungsrate (max.)1.000.000 Wfm/s
Anstiegszeit bei 50 Ω58 ps typ. <65 ps68 ps typ. <75 ps116 ps typ. <125 ps130 ps typ. <150 ps
ENOBtyp. 6,9 bittyp. 7,1 bittyp. 7,3 bittyp. 7,5 bit
TriggerartenFlanke, Steigung, Pulsbreite, Fenster, Runt, Intervall, Dropout, Muster, Video, qualifiziert, n-te Flanke, Setup/Hold, Verzögerung, seriell
Serieller Trigger und DekodierungStandard: I2C, SPI, UART, CAN, LIN;
optional: CAN FD, CAN XL, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (nur Decodierung), ARINC429, USB 2.0 (nur Decodierung)
Messungen50+ Parameter, Statistik, Histogramm, Trend und Track unterstützt
Mathematik4 Spuren; 32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identität, Negation, absolut, Vorzeichen, ex, 10x, ln, lg, Interpolation, max-Hold, min-Hold, ERES, Durchschnitt, Filter. Unterstützt Formel-Editor
DatenanalyseSuchen, Navigieren, Historie, Maskentest, Digital-Voltmeter, Zähler, Signal-Histogramm, Bode-Plot und Leistungsanalyse, Eye/Jitter-Analyse, Signalscan, (Pre-)Compliance-Test (USB 2.0, 100Base 100Base-TX, 1000Base 1000Base-T, 100Base100Base-T1, 1000Base 1000Base-T1)
Digital-Kanäle16; maximale Abtastrate bis 1 GS/s; Aufzeichnungslänge bis 50 Mpts
SignalgeneratorIntegriert, Frequenz bis 50 MHz, 125 MS/s Abtastrate, 16 kpts Signalspeicher
ProzessorsystemIntel Core i3-8100 oder besser; 32 GB Arbeitsspeicher; 250 GB Speicher; Linux-Betriebssystem

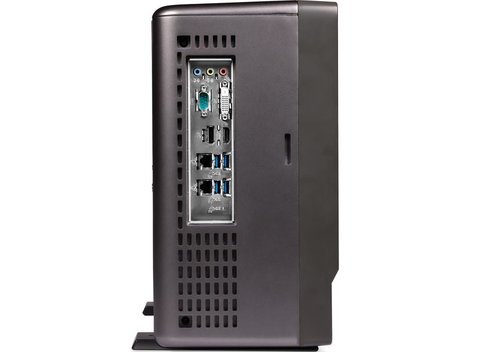

I/O4x USB Host 3.1 Gen 1; 2x USB 3.0 Host; USB 2.0 Device (USBTMC);
2x 1000M LAN (VXI-11 + SCPI Telnet (5024)+SCPI, Socket (5025)+SCPI, LXI, WebServer);
Audio: Mikrofon-Eingang, Audio-Ausgang;

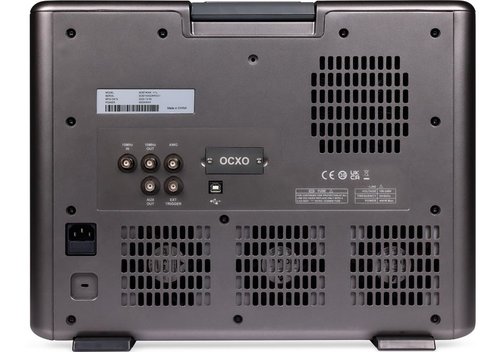

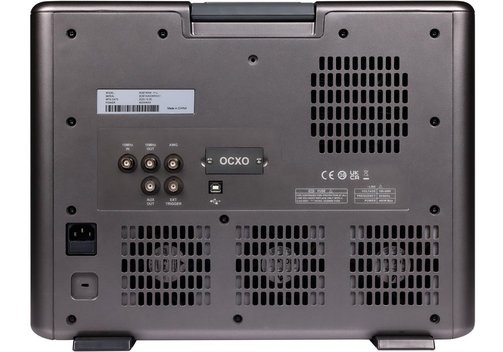

andere: Externer Trigger In, Aux Out (TRIG OUTCPASS/FAIL); 10 MHz In; 10 MHz Out
Tastköpfe (Standard)500 MHz, 1 Sonde für jeden Kanal im Lieferumfang enthalten;
optionale aktive Sonden für Präzisionsmessungen empfohlen
Anzeige15,6"/39,6 cm HD TFT-LCD mit kapazitivem Touchscreen (1920*1080);
1x DVI-D Ausgang bis 1920x1200 bei 60 Hz;
1x DP 1.2 bis 4096x2304 bei 60 Hz;
1x HDMI 1.4 bis 4096x2160 bei 60 Hz
Abmessungen (mm)445 x 334  (367 mit Füßen) x 176; 10,6 kg

Lieferumfang: Oszilloskop SDS 7804 AP oder A H12, SDS 7604 AP oder A H12, SDS 7404 A H12, SDS 7304 A H1, USB-Kabel, Schnellstart, 4x passiver Tastkopf (SP3150A), Kalibrier-Zertifikat, drahtlose Maus, Netzkabel, Schutzhülle.

Siglent SDS7000A Serie optionales Zubehör und Upgrades

Modell-Übersicht

ModellBeschreibungSoftware/Hardware
TastköpfeVerschiedene aktive und passive Sonden, Differenz-, Hochspannungs-, Stromsonden usw., siehe ZubehörHardware
SPL201616-Kanal Logik-TastkopfHardware
DF2001APower-Analyse Deskew-VorrichtungHardware
FX-USB2USB 2.0 TestvorrichtungHardware
FX-ETHEthernet TestvorrichtungHardware
FX-AMETHAutomotive Ethernet TestvorrichtungHardware
STB3STB3 demo signal sourceHardware
USB-GPIBUSB-GPIB AdapterHardware
SDS7000A-RMKRack-Einbau-Kit
CASE-S2TransportkofferHardware
10M_OCXO_LOCXO Zeitbasise (eingebaut und kalibriert nur ab Werk)(Hardware)
SDS7000A-FGSignal-GeneratorSoftware
SDS7000A-PAPower-AnalyseSoftware
SDS7000A-EJAugendiagramm/Jitter-AnalyseSoftware
SDS7000A-I2SI2S Trigger und DecodierungSoftware
SDS7000A-1553BMIL-STD-1553B Trigger und DecodierungSoftware
SDS7000A-FlexRayFlexRay Trigger und DecodierunggSoftware
SDS7000A-CANFDCAN FD Trigger und DecodierungSoftware
SDS7000A-CANXLCAN XL Trigger und DecodierungSoftware
SDS7000A-SENTSENT Trigger und DecodierungSoftware
SDS7000A-ManchManchester DecodierungSoftware
SDS7000A-ARINCARINC429 Trigger und DecodierungSoftware
SDS7000A-USB2USB 2.0 DecodierungSoftware
SDS7000A-CT-USB2USB 2.0 Konformitäts-TestSoftware
SDS7000A-CT-100BASE-T100Base-TX Konformitäts-TestSoftware
SDS7000A-CT-1000BASE-T1000Base-T Konformitäts-TestSoftware
SDS7000A-CT-2.5/5/10GBASE-T2,5G/5G/10G Base-T Konformitäts-TestSoftware
SDS7000A-CT-100BASE-T1100Base-T1 Konformitäts-TestSoftware
SDS7000A-CT-1000BASE-T11000Base-T1 Konformitäts-TestSoftware

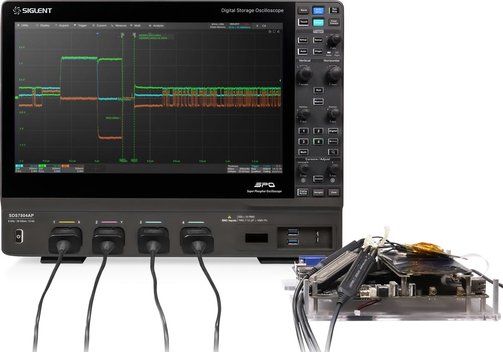

SDS7000A-CT-DP1MIPI-DPHY Konformitäts-TestSoftware
SDS7000A-CT-DDRDDR2/DDR3 Konformitäts-TestSoftware

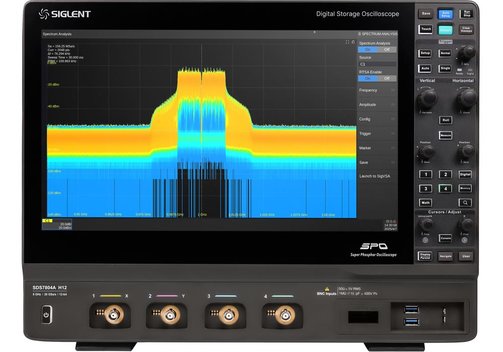

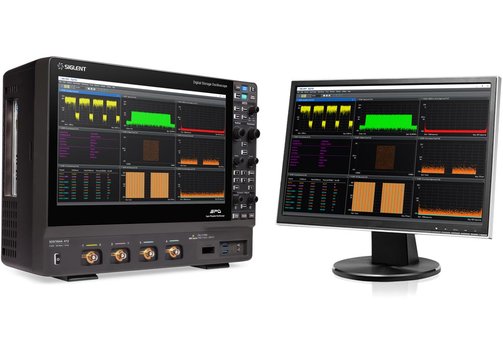

SDS7000A-RFARTSA/DDC/Signal-Analyse, A-ModelleSoftware
SDS7000A-1GPTS1 Gpts Speichertiefe, A-ModelleSoftware
SDS7000AP-2GPTS2 Gpts Speichertiefe, AP-ModelleSoftware
SDS7000A-BW3T43 GHz auf 4 GHz Bandbreiten-Upgrade, Modelle ASoftware
SDS7000A-BW6T86 GHz auf 8 GHz Bandbreiten-Upgrade, Modelle ASoftware
SDS7000AP-BW6T86 GHz auf 8 GHz Bandbreiten-Upgrade, Modelle APSoftware

Angaben zur Produktsicherheit:

Hersteller:
SIGLENT Technologies CO., LTD., Blog No.4 & No.5, Antongda Industrial Zone, 3rd Liuxian Road, Bao’an District, Shenzhen, 518101/CHN
www.siglent.com
(EU-Niederlassung Deutschland)

Datasheet_Siglent_SDS7000A_en.pdf
