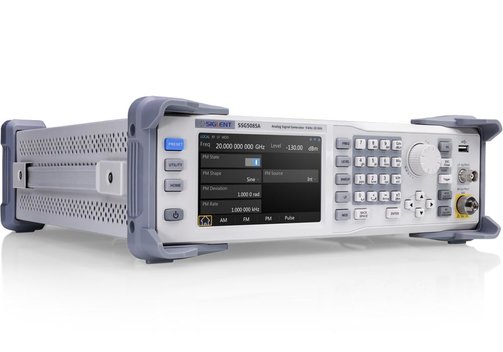

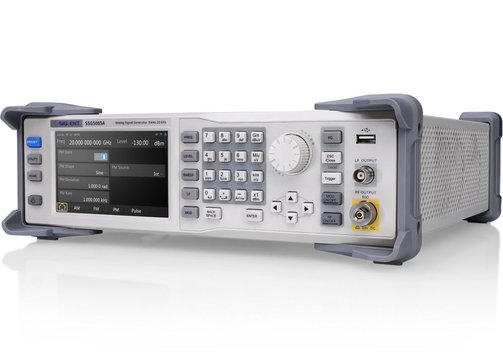

Siglent SSG5000A HF-Signalgenerator 9kHz bis 13,6 oder 20GHz
Vorteile der SSG5083A und SSG5085A Mikrowellen-Signalgeneratoren
- RF/Mikrowellen-Signalgenerator für einen Frequenzbereich von 9 kHz bis 13,6 GHz oder 20 GHz.
- AM-, FM-, PM-Modulation, Pulsmodulation, Pulsfolgegenerator, Leistungsmessersteuerung.
- Einfache Bedienung mit Touchscreen und USB-Maus/Tastatur-Unterstützung.
Siglent SSG5000A HF-Signalgenerator 9 kHz bis 13,6 oder 20 GHz
Die Siglent SSG5000A HF/Mikrowellen-Signalgeneratore-Serie unterstützt AM-, FM- und PM-Modulation, Puls-Modulation, Pulssequenz-Generator, Leistungsmesse-Steuerung und andere Funktionen. Der SSG5083A hat einen Frequenzbereich von 9 kHz bis 13,6 GHz, der SSG5085A von 9 kHz bis 20 GHz. Die Geräte sind mit einem Standard-OCXO-Referenz-Hardwaremodul ausgestattet und gewährleisten eine hochpräzise und hochstabile Signalausgabe. Sie sind für die Bereiche Kommunikation, Luft- und Raumfahrt, militärg und andere Bereiche sowie für verschiedene Anwendungsszenarien wie F&E und Produktion konzipiert.
- HF-Signalgeneratoren mit einem Frequenzbereich von bis zu 13,6 GHz oder 20 GHz.
- Auflösung der Frequenzeinstellung 0,001 Hz.
- Pegeleinstellbereich -20...+25 dBm.
- Phasenrauschen -120 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.).
- Pegelabweichung ≤0,7 dB (typ.).
- AM, FM, PM analoge Modulation mit interner, externer oder interner + externer Quelle.
- Einzelimpuls-, Doppelimpuls- und Impulsfolge-Generator (Option).
- Mit dem Leistungsmesser-Kontrollkit kann die Leistung gemessen, die Ausgangsleistung kontrolliert und der Leitungsverlust korrigiert werden.

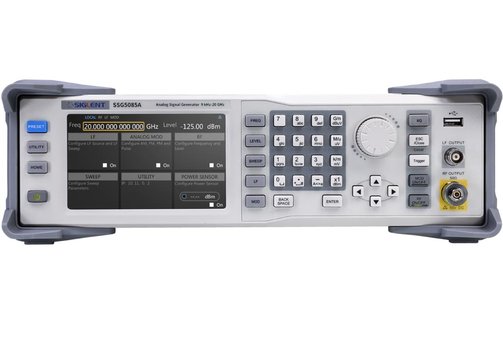

- 5"/12,7 cm TFT kapazitiver Touchscreen.
- USB-Maus und -Tastatur unterstützt.
- Fernsteuerung über Webbrowser auf PC und mobilen Endgeräten.

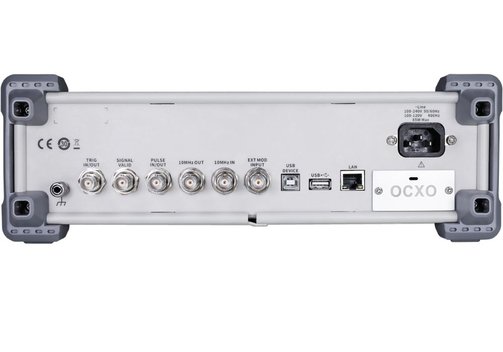

- Standardschnittstelle: USB Host und Device (USB TMC), LAN (VXI-11, Socket, Telnet). Optionale Schnittstelle: USB-zu-GPIB.
Modell-Übersicht
| Modell | SSG5083A | SSG5085A |
| Frequenzbereich | 9 kHz...13,6 GHz | 9 kHz...20 GHz |
| Frequenzauflösung | 0,001 Hz | |
| Max. Ausgangsleistung | 9 kHz≤f<100 kHz, +3 dBm; 100 kHz≤f<1 MHz, +15 dBm; 1 MHz≤f≤4 GHz, +24 dBm; 4 GHz | |
| Max. Rückwärtsleistung | 1 MHz≤f≤6 GHz, 30 dBm; 6 GHz≤f≤20 GHz, 25 dBm; 50 VDC | |
| SSB-Phasenrauschen | bei 20 kHz Offset: 100 MHz, -122 dBc/Hz; 1 GHz, -120 dBc/Hz; 4 GHz, -106 dBc/Hz; 6 GHz, -105 dBc/Hz; 10 GHz, -99 dBc/Hz; 20 GHz, -93 dBc/Hz | |
| Modulationen | AM/FM/PM Standard | |
| Interner Impulsgeber | Standard | |
| Amplitudenauflösung | 0,01 dB | |
| Pegeleinstellbereich | -20...+25 dBm | |
| Pegelabweichung | ≤0,7 dB (typ.) | |
| Taktquelle | Standard hochgenau 10M_OCXO_L | |
| Speicher | Intern (Flash) 4 GB, extern (USB-Speichergerät) | |
| Schnittstellen | USB 2.0 Host und Gerät, LAN/Ethernet | |
| Anzeige | 5"/12,7 cm LCD-Kapazitäts-Touchscreen, RGB, 800x480 | |
| Abmessungen (mm) | 338 x 113 x 369; 6,1 kg | |
Lieferumfang: Siglent Signalgenerator SSG 5083A oder 5085A, Schnellstar-Anleitung, USB-Kabel, Kalibrierungszertifikat, Netzkabel.
Options-Übersicht
| Modell | Beschreibung |
| SSG5080A-PU | Impulsmodulation |
| SSG5080A-PT | Impulsfolgegenerator |
| SSG5080A-LP | 110-dB-Dämpfungsmodul (nur im Werk montiert und kalibriert) |
| SSG-RMK | Rack-Montagesatz |
| USB-GPIB | USB-GPIB-Adapter |
| SSG5080A-F85 | Aufrüstung 13,6 GHz auf 20 GHz |
