Promotion verlängert bis 30.06.2024: Bei Neukauf eines SSA5000A Analysators SSA5083A oder SSA5085A erhalten Sie eine SSA5000-RTA1 und SSA5000-B4 Upgrade-Lizenz.

Vorteile der SSA5083A und SSA5085A GP- und RT-Spektrum-Analysatoren

  • Hochentwickelte Spektrum-Analysatoren für Frequenzen bis 13,6 oder 26,5 GHz.
  • Großes Touchscreen-Display mit mehrdimensionaler Datenanzeige.
  • Echtzeit-Spektrumanalyse (RT) und erweiterte Triggerung.

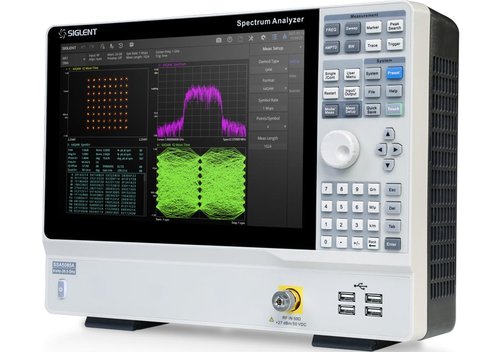

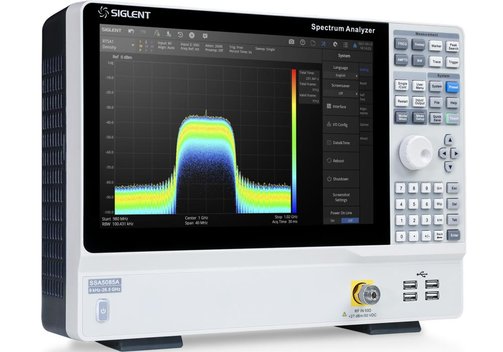

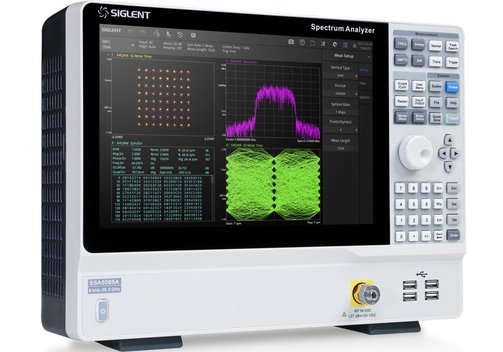

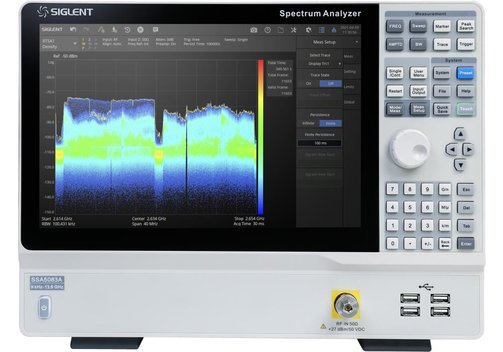

Siglent SSA5000A Spektrum-Analysator 9 kHz bis 13,6 oder 26,5 GHz

Siglent SSA5000A ist eine Serie leistungsfähiger und flexibler Spektrum-Analysatoren für die komplexe HF-Spektrum- und Signalanalyse. Der SSA5083A deckt einen Frequenzbereich von 9 kHz bis 13,6 GHz und der SSA5085A von 9 kHz bis 26,5 GHz ab. Die Geräte bieten Echtzeit-Spektrumanalyse, mehrdimensionale Datenanzeige und erweiterte Triggerung. Sie sind das ideale Werkzeug zur Lösung moderner HF-Spektrumsprobleme, wie z. B. Messung der Kanalleistung, Frequenzsprünge, Konfliktkanäle oder Spektrumstörungen.

  • Spektrum-Analysatoren mit Frequenzbereich von 9 kHz bis 13,6 GHz oder 26,5 GHz.
  • -165 dBm/Hz DANL/Eigenrauschleistung (typ.).
  • -105 dBc/Hz bei 1 GHz, 10 kHz Offset SSB-Phasenrauschen (typ.).
  • 25 MHz/optional 40 MHz Analysebandbreite.
  • 100% POI 7.20 µs, Dynamikbereich 60 dB, Mehrfachansicht für Dichte, Spektrogramm und PvT.
  • Messung von Kanalleistung, ACPR, OBW, Oberwellen, TOI usw.
  • Optionale analoge Modulationsanalyse (AM, FM, PM) und vektorielle digitale Modulationsanalyse (ASK, FSK, MSK, PSK, QAM).
  • 12,1"/30,7 cm Multi-Touch-Bildschirm, HDMI-Ausgang.
  • Webbrowser-Fernsteuerung auf PC und mobilen Endgeräten und Dateibetrieb.
  • 4x USB-Host an der Frontseite für Maus, Tastatur, Speicher.
  • Weitere Schnittstellen: USB-Gerät, LAN/Ethernet und optional USB-zu-GPIB.
  • 2,92 mm (Stecker) 50 Ω RF-Ausgang, 2,92 mm F-F-verbinder im Lieferumfang.
  • Anwendungen: Rundfunküberwachung/-auswertung, Mobilfunkstandort, IoT, WLAN- und Bluetooth-Vermessung, Forschung und Entwicklung, Bildung, Produktion und Wartung.

Modell-Übersicht

ModellSSA5083ASSA5085A
Frequenzbereich9 kHz...13,6 GHz9 kHz...26,5 GHz
RBW/Auflösungsbandbreite1 Hz...10 MHz
DANL/Eigenrauschleistung-165 dBm/Hz (bester Wert)
SSB-Phasenrauschen-105 dBc/Hz
Analysebandbreite25 MHz, optional 40 MHz
AmplitudenmessbereichVorverstärker aus: DANL ca. +10 dBm, 100 kHz...1 MHz; DANL ca. +23 dBm, 1 MHz...26,5 GHz
VorverstärkerOptional 9 kHz...13,6 GHzOptional 9 kHz...26,5 GHz
Echtzeit-SpektrumanalyseOption SSA5000-RTA1, Standardbandbreite 25 MHz, mit Option SSA5000A-B40: 40 MHz; 100% POI; minimale Signaldauer (voller Frequenzbereich, Kaiser-Fenster, Triggerung der Frequenzmaske bei voller Amplitudengenauigkeit) 7,20 µs; maximale Abtastrate 51,2 MHz; FFT pro Sekunde 150.000 (40 MHz Analysebandbreite); Fenster: Kaiser (Standard), Hanning, Flattop, Gauß, Blackman-Harris, Rechteck
SpeicherIntern (eMMC) 4 GB, extern (USB-Speichergerät) 32 GB

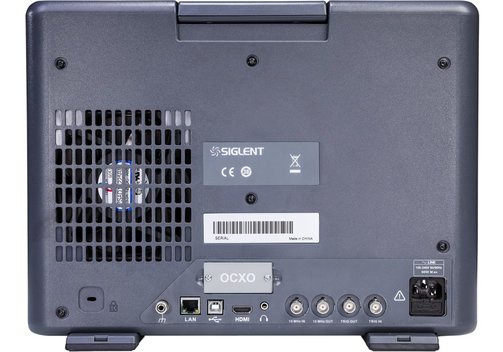

Schnittstellen1x USB Device, 4x USB Host, LAN/Ethernet, optional USB-zu-GPIB-Adapter
Anzeige12,1"/30,7 cm TFT LCD, 1200x800, kapazitiver Multi-Touch-Bildschirm; HDMI-Videoausgang
Abmessungen (mm)378 x 284 x 126; 7,40 kg

Lieferumfang: Spektrum-Analysator Siglent SSA 5083A oder 5085, Schnellstar-Anleitung, USB-Kabel, Netzkabel, Funkmaus, 2.92F-2.92F-40A.

Übersicht Optionen und Zubehör

ModellBeschreibung
SSA5000-F5SSA5083A Upgrade auf SSA5085A
SSA5000-P3Vorverstärker, 9 kHz...13,6 GHz
SSA5000-P5Vorverstärker, 9 kHz...26,5 GHz
SSA5000-B4040 MHz Analysebandbreite
SSA5000-RTA1Echtzeit-Spektrumanalyse
SSA5000-AMKErweiterter Messsatz: Leistungsmessung, nichtlineare Messung, Spektrogramm
10M_OCXO_LPräzise OCXO Referenzquelle, werkseitig installiert
2.92F-2.92F-40AAdapter von 2,92 mm(F) auf 2,92 mm(F), DC...40 GHz
N-N-18LN(M)-N(M)-Kabel, DC...18 GHz, 1 m
N-SMA-18LN(M)-SMA(M)-Kabel, 18 GHz, 1 m
SMA-SMA-18LSMA(M)-SMA(M)-Kabel, 18 GHz, 1 m
SMA-SMA-26LSMA(M)-SMA(M)-Kabel, 26,5 GHz, 1 m
SMAF-SMA-26LSMA(F)-SMA(M)-Kabel, 26,5 GHz, 1 m
USB-GPIBUSB-GPIB-Adapter
SSA5000-AMAAnaloge Modulationsanalyse: AM, FM, PM
SSA5000-DMADigitale Modulationsanalyse: ASK, FSK, MSK, PSK, QAM
SSA5000-EMIEMI-Messmodus
SRF5030T300 kHz...3 GHz Nahfeld-Sondensatz: 3 H-Sonden (20/10/5 mm), 1 E-Sonde (5  mm)
