Eaton/Sefelec SYNOR5000 Serie Hochspannungs-Kabeltester

Eaton/Sefelec SYNOR5000 Serie Hochspannungs-Kabeltester
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Zubehör
Dateien/Downloads

Vorteile des Sefelec SYNOR5000 modularen HV Kabeltestsystems

  • Große Anzahl an Testpunkten - modular, erweiterbar.
  • Großer Funktionsumfang für verschiedene Tests.
  • Geeignet auch für sehr große Test-Systeme.

Eaton/Sefelec SYNOR5000 Serie Automatische Kabeltester

Die Sefelec Kabeltester der SYNOR5000 Serie sind so konzipiert, dass sie rund um die Uhr in Produktionslinien autonom (mit oder ohne PC) oder zusammen mit einem Automatisierungssystem arbeiten, um die Qualität, Konformität und Funktionalität Ihrer Produkte zu gewährleisten. Es ist eines der kompaktesten Systeme in Bezug auf die Anzahl der verfügbaren Punkte, mit einem ausgezeichneten Preis-Leistungs-Verhältnis. SYNOR5000 ist die ideale Lösung für Produktion, Labor oder Wartung. Dank der robusten Ausführung kann es in Innen- und Außenanwendungen eingesetzt werden.

  • Bis 140.000 Prüfpunkte gleichzeitig.
  • Maßgeschneiderte Lösung: Tester sind modular und anpassbar.
  • Doppelter Sicherheitskreis SIL2.
  • Testfunktionen des SYNOR5000 Systems:
    • Durchgangstest (2-/4-Draht): Überprüfung der Konformität von Kabeln und Verbindungen.
    • Komponententests/Bauteiltests: Dioden (2-/4-Draht), Zenerdioden (Option SY5000 HVDC), Widerstände (2-/4-Draht), Transil-/Transorb-/TVS-Dioden, Kapazitäten, Abschirmung und verdrillte Paare
    • Isolationsprüfung 50 kΩ bis 5 GΩ bei 2 bis 2120 VDC: Qualitätskontrolle von Kabeln und Verbindungen.
    • Funktionstest/Stimuli (Option) mit spezifischen Spannungen oder Strömen auf Anfrage nach Ihren Bedürfnisse: Funktionsprüfung nach Überprüfung der Konformität und Qualität der Kabel.
    • Durchschlagfestigkeits-Prüfung (HIPOT, Option): Qualitätskontrolle und spezifische Fehlerprüfung von Kabeln und Verbindungen.
      Spannungsfestigkeits-Prüfungen bis 5500 VDC/4000 VAC.
  • Autonomer Betrieb für Tests ohne PC.
  • 11 Varianten von Umschaltkarten fur alle Anwendungen, die in einem Tester kombiniert werden können.
  • WINPASS 5000 Software zur Steuerung und Überwachung der Tests, mit erweiterten Funktionen und vollständiger Testberichterstellung.
  • Konformität mit den Prüfnormen für alle Industriebereiche: Luftfahrt, Verteidigung, Raumfahrt, Bahn, EV und Automobil.
  • Standardmäßige Ethernet-Anbindung oder optionale RS232/PLC.

WINPASS Software

Die Software WINPASS und WINPASS Premium steuern alle SYNOR Tester und ermöglichen es, alle Ihre Tests im Projektmodus zu vereinfachen und zu automatisieren sowie anpassbare Testberichte zu erstellen (siehe spezifische Dokumentation zur Software WINPASS 5000).

  • Qualität: Selbsttest der Generatoren und internen Geräte, Sicherheitskennzeichen, Passwortzugang.
  • Konformität: Schneller Import von Testdateien aus einer Datenbank.
  • Benutzerfreundlichkeit: Selbstlernmodus zur Erstellung von Testdateien ohne Programmieren, minimalistisches Display in der Produktion.
  • Bearbeitung und Test: Grafischer und farbiger Editor, einfacher Wechsel zwischen Bearbeitungs- und Testfenstern.
  • Test und Korrektur: Automatische und manuelle Tests mit Diagnosewerkzeugen.
  • Rückverfolgbarkeit: Druck von anpassbaren Berichten, Speicherung der Ergebnisse, Produktionsstatistiken.
  • Kostenlose Updates.
  • Anpassbare mehrsprachige Benutzeroberfläche - Sprache auf Anfrage.

Modell-Übersicht - Eckdaten

ModellSYNOR 5000-PSYNOR 5000-RSYNOR 5000-HSYNOR 5000-DSYNOR 5000-C
Maximale Anzahl der Testpunkte384Bis 2048Bis 11264
Maximale Anzahl der Schaltkarten31688
Erweiterbar mit zusätzlichen Gehäusen-RSHS-DS-CSDS-CSCS
Durchführbare TestsDurchgangsprüfung, Isolation, Dielektrisch, Funktional und Komponenten
Versorgung115 - 230 VAC ±15%, 47 - 64 Hz/einphasig
Eingangsleistung40 VA im Leerlauf - 300 VA max. pro GehäuseJe nach Anzahl der integrierten Racks x 300 VA
UmgebungsbedingungenLagertemperatur -10...+60°C, Betriebstemperatur 0...+45°C; Spezifikationen garantiert nach einer Vorwärmzeit von 1/2 Stunde und einer relativen Luftfeuchtigkeit <50%; Höhe bis 2000 m; relative Luftfeuchtigkeit max. 90% bei 31°C
Abmessungen (mm, HxBxT)131 x 450 x 500; 13 kg265 x 437 x 485; 12...21 kg375 x 520 x 560; 25 kgJe nach Konfiguration/Projekt13 bis 36HE x 600 x 800; 100 kg
SicherheitsklasseKlasse 1 (Erdanschluss)
ÜberspannungsklasseCAT IICAT ICAT II
Verschmutzungsgrad2

Modell-Übersicht - Bestellinfos

ModellBeschreibungBauformUmfangZusätzlich erforderlich

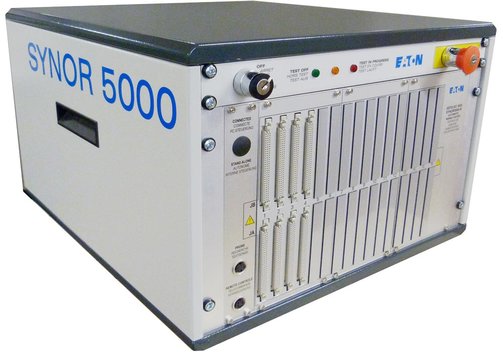

SYNOR5000-H_AHochspannungs-Kabeltester MasterGehäuse, Höhe 7HE
  • Zentraleinheit (Generierung und Messen).
  • On/Off und Not-Stop-Panel.
  • 2- und 4-Draht Kontinuität/Durchgang, 2- und 4-Draht Widerstand, 2- und 4-Draht Diode, Bauteilmessung (Widerstand, Diode, Kapazität in DC).
  • DC HiPot und Isolation (wenn Option Ref. SY5000-HVDC bestellt wird).
  • AC HiPot (wenn Option Ref. SY5000-HVAC bestellt wird).
  • 1 Touch-Probe.
  • 1x 19" Rack mit 16 available Schalt-Karten-Slots (die Schalt-Karten werden separat bestellt).
  • Ein überkreuztes Ethernet-Kabel 1,80 m.
 Erfordert einen PC mit einem freien Ethernet-Port (wenn das System ohne PC bestellt wird, ist der Anwender für die Integration verantwortlich).
Alle erhältlichen Schalt-Karten können in jedem Rack gemischt werden.
WINPASS- oder WINPASS Premium-Software erforderlich

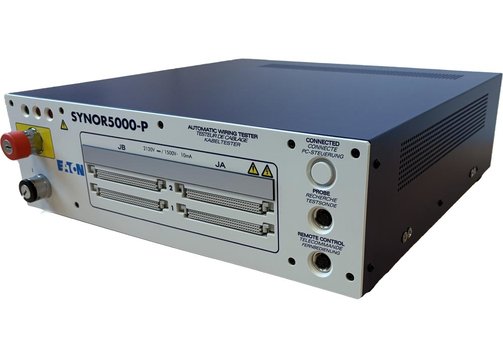

SYNOR5000-P_AHochspannungs-KabeltesterUnit, Höhe 3HE
  • Zentraleinheit (Generierung und Messen).
  • On/Off und Not-Stop.
  • 2- und 4-Draht Kontinuität/Durchgang, 2- und 4-Draht Widerstand, 2- und 4-Draht Diode, Bauteilmessung (Widerstand, Diode, Kapazität in DC).
  • DC HiPot und Isolation (wenn Option Ref. SY5000-HVDC bestellt wird).
  • AC HiPot (wenn Option Ref. SY5000-HVAC bestellt wird).
  • 1 Touch-Probe.
  • 1x 19" Rack mit 3 verfügbaren Schalt-Karten-Slots (die Schalt-Karten werden separat bestellt).
  • Ein überkreuztes Ethernet-Kabel 1,80 m.
 Erfordert einen PC mit einem freien Ethernet-Port (wenn das System ohne PC bestellt wird, ist der Anwender für die Integration verantwortlich).
Alle erhältlichen Schalt-Karten können in jedem Rack gemischt werden.
WINPASS- oder WINPASS Premium-Software erforderlich

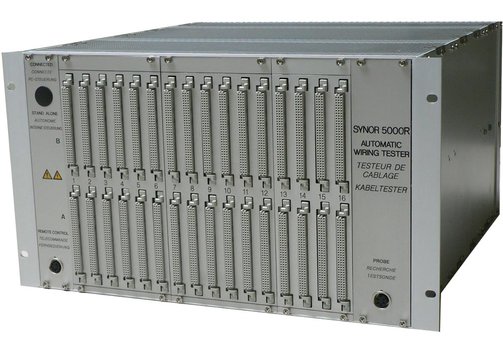

SYNOR5000-R_AHochspannungs-KabeltesterRack, Höhe 6HE
  • Zentraleinheit (Generierung und Messen).
  • 2- und 4-Draht Kontinuität/Durchgang, 2- und 4-Draht Widerstand, 2- und 4-Draht Diode, Bauteilmessung (Widerstand, Diode, Kapazität in DC).
  • DC HiPot und Isolation (wenn Option Ref. SY5000-HVDC bestellt wird).
  • AC HiPot (wenn Option Ref. SY5000-HVAC bestellt wird).
  • 1 Touch-Probe.
  • 1x 19" Rack mit 16 verfügbarene Schalt-Karten-Slots (die Schalt-Karten werden separat bestellt).
  • Ein überkreuztes Ethernet-Kabel 1,80 m.
 Erfordert einen PC mit einem freien Ethernet-Port (wenn das System ohne PC bestellt wird, ist der Anwender für die Integration verantwortlich).
Alle erhältlichen Schalt-Karten können in jedem Rack gemischt werden.
WINPASS- oder WINPASS Premium-Software erforderlich

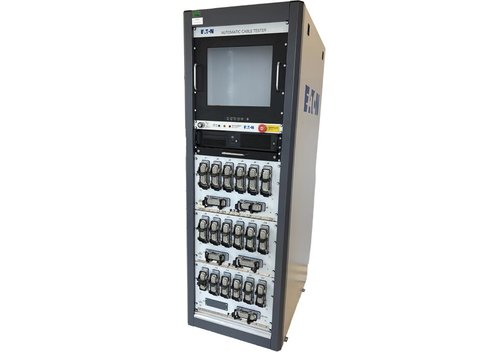

SYNOR5000-C13UHochspannungs-KabeltesterKabinett, 13HE
  • 1x 19" Kabinett das mehrere Racks enthalten kann (Ref. SYNOR5000-R und SYNOR5000-RS) oder Einheit/Unit (Ref. SYNOR5000-P und SYNOR5000-RS) mit Schalt-Karten-Slots (die Schalt-Karten werden separat bestellt).
  • On/Off und Not-Stop-Panel.
 Erfordert einen PC mit einem freien Ethernet-Port (wenn das System ohne PC bestellt wird, ist der Anwender für die Integration verantwortlich).
Alle erhältlichen Schalt-Karten können in jedem Rack gemischt werden.
Muss mit einem Haupt-Gerät oder Unit bestellt werden (Ref. SYNOR5000-R oder SYNOR5000-P) um eine zentrale Einheit (Generierung und Messen) zu erhalten
SYNOR5000-C18UHochspannungs-KabeltesterKabinett, 18HE
  • 1x 19" Kabinett das mehrere Racks enthalten kann (Ref. SYNOR5000-R und SYNOR5000-RS) oder Einheit/Unit (Ref. SYNOR5000-P und SYNOR5000-RS) mit Schalt-Karten-Slots (die Schalt-Karten werden separat bestellt).
  • On/Off und Not-Stop-Panel.
 Erfordert einen PC mit einem freien Ethernet-Port (wenn das System ohne PC bestellt wird, ist der Anwender für die Integration verantwortlich).
Alle erhältlichen Schalt-Karten können in jedem Rack gemischt werden.
Muss mit einem Haupt-Gerät oder Unit bestellt werden (Ref. SYNOR5000-R oder SYNOR5000-P) um eine zentrale Einheit (Generierung und Messen) zu erhalten
SYNOR5000-C27HEHochspannungs-KabeltesterKabinett, 27HE
  • 1x 19" Kabinett das mehrere Racks enthalten kann (Ref. SYNOR5000-R und SYNOR5000-RS) oder Einheit/Unit (Ref. SYNOR5000-P und SYNOR5000-RS) mit Schalt-Karten-Slots (die Schalt-Karten werden separat bestellt)
  • On/Off und Not-Stop-Panel.
 Erfordert einen PC mit einem freien Ethernet-Port (wenn das System ohne PC bestellt wird, ist der Anwender für die Integration verantwortlich).
Alle erhältlichen Schalt-Karten können in jedem Rack gemischt werden.
Muss mit einem Haupt-Gerät oder Unit bestellt werden (Ref. SYNOR5000-R oder SYNOR5000-P) um eine zentrale Einheit (Generierung und Messen) zu erhalten
SYNOR5000-C36UHochspannungs-KabeltesterKabinett, 36HE
  • 1x 19" Kabinett das mehrere Racks enthalten kann (Ref. SYNOR5000-R und SYNOR5000-RS) oder Einheit/Unit (Ref. SYNOR5000-P und SYNOR5000-RS) mit Schalt-Karten-Slots (die Schalt-Karten werden separat bestellt).
  • On/Off und Not-Stop-Panel.
 Erfordert einen PC mit einem freien Ethernet-Port (wenn das System ohne PC bestellt wird, ist der Anwender für die Integration verantwortlich).
Alle erhältlichen Schalt-Karten können in jedem Rack gemischt werden.
Muss mit einem Haupt-Gerät oder Unit bestellt werden (Ref. SYNOR5000-R oder SYNOR5000-P) um eine zentrale Einheit (Generierung und Messen) zu erhalten
SYNOR5000-CSHochspannungs-KabeltesterKabinett, 36U max., Erweiterung
  • 1x 19" Kabinett das mehrere Racks enthalten kann (Ref. SYNOR5000-R und SYNOR5000-RS) oder Einheit/Unit (Ref. SYNOR5000-P und SYNOR5000-RS) mit Schalt-Karten-Slots (die Schalt-Karten werden separat bestellt).
 Alle erhältlichen Schalt-Karten können in jedem Rack gemischt werden.
Muss mit einem Haupt-Gerät oder Unit bestellt werden (Ref. SYNOR5000-R oder SYNOR5000-P) um eine zentrale Einheit (Generierung und Messen) zu erhalten

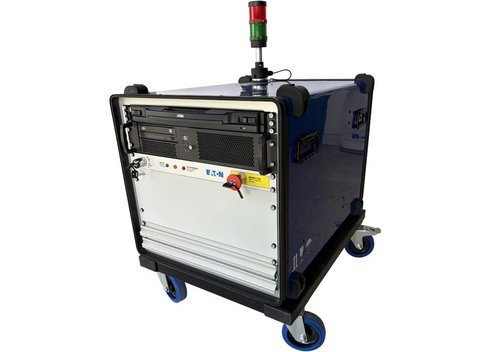

SYNOR5000-D_AHochspannungs-KabeltesterKomposit-Gehäusetyp, Höhe 7HE
  • Zentraleinheit (Generierung und Messen).
  • 2- und 4-Draht Kontinuität/Durchgang, 2- und 4-Draht Widerstand, 2- und 4-Draht Diode, Bauteilmessung (Widerstand, Diode, Kapazität in DC).
  • DC HiPot und Isolation (wenn Option Ref. SY5000-HVDC bestellt wird).
  • AC HiPot (wenn Option Ref. SY5000-HVAC bestellt wird).
  • 1 Touch-Probe.
  • 1x 19" Rack mit 16 available Schalt-Karten-Slots (die Schalt-Karten werden separat bestellt).
  • Ein überkreuztes Ethernet-Kabel 1,80 m.
 Erfordert einen PC mit einem freien Ethernet-Port (wenn das System ohne PC bestellt wird, ist der Anwender für die Integration verantwortlich).
Alle erhältlichen Schalt-Karten können in jedem Rack gemischt werden.
WINPASS- oder WINPASS Premium-Software erforderlich
SYNOR5000-HS_AErweiterung7HE Erweiterung aus Metall, mit Gehäuse, 19", 18 Slots
SYNOR5000-RS_AErweiterung6HE Erweiterung aus Metall, ohne Gehäuse, 19", 18 Slots
SYNOR5000-DS_AErweiterung7HE Komposit-Erweiterung, verteilte Module, 19", 18 Slots
