TekBox TBL0225-2 2UH Leitungsimpedanz-Stabilisierungsnetzwerk/LISN

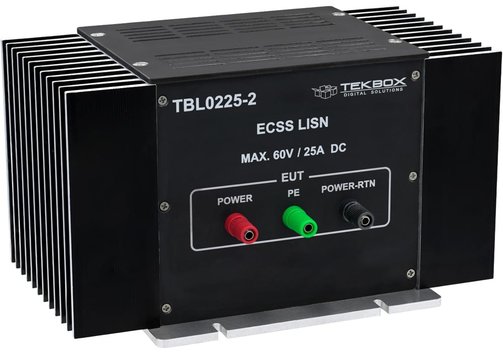

TekBox TBL0225-2 2UH Leitungsimpedanz-Stabilisierungsnetzwerk
TekBox LISN gemäß ECSS-E-ST-20-07C
Die TekBox TBL0225-2 ist ein Zweipfad 50 Ω||2 µH LISN, charakterisiert von 10 Hz bis 200 MHz. Die LISN basiert auf dem Standard ECSS-E-ST-20-07C Rev. 1. Dieser gibt das allgemeine Schema der LISN vor und lässt eine gewisse Flexibilität bei den Bauteilwerten zu. Die TBL0225-2-Implementierung ist für den Einsatz bei EMV-Messungen von Satelliten und Raumfahrzeugen vorgesehen. Die LISN TBL0225-2 verfügt nicht über einen Ausgang für leitungsgebundene Emissionsmessungen, sondern fungiert lediglich als Netzwerk zur Stabilisierung der Leitungsimpedanz. Zur Messung der leitungsgebundenen Emissionen wird eine HF-Stromüberwachungssonde verwendet, die der Norm entspricht.
Die 2-µH-Induktivität ahmt die typische Induktivität des Versorgungskabelbaums in Raumfahrzeugen oder Satelliten nach. Die LISN wird in die Netzleitung und die Netzrückleitung des zu prüfenden Geräts (EUT/Equipment Under Test) eingesetzt.
- LISN-Typ: V-AMN, 50Ω||2 µH.
- Charakterisierter Frequenzbereich 10 Hz bis 200 MHz.
- Gleichstromwiderstand 100 mΩ pro Pfad.
- Maximaler Strom 25 A kontinuierlich.
- Betriebsspannungsbereich 0...60 VDC.
- EUT/SOURCE-Anschlüsse: 4 mm Bananenbuchsen.
- Abmessungen (mm) 260 x 140 x 150; 4,1 kg.
