TekBox TBSWR Serie VSWR-Brücken
Die VSWR-Brücken der TekBox TBSWR-Serie vereinen den weiten Frequenzbereich und die Richtwirkung einer Richtungsbrücke mit der geringen Einfügungsdämpfung und der Belastbarkeit eines Richtungskopplers.
Modell-Übersicht
Model Overview

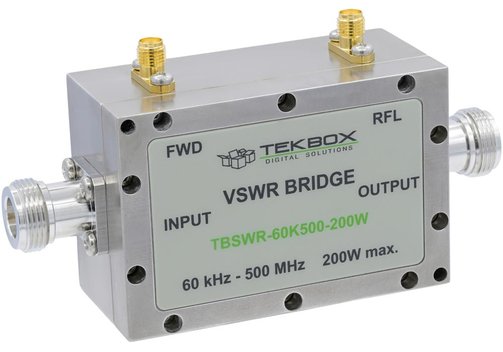

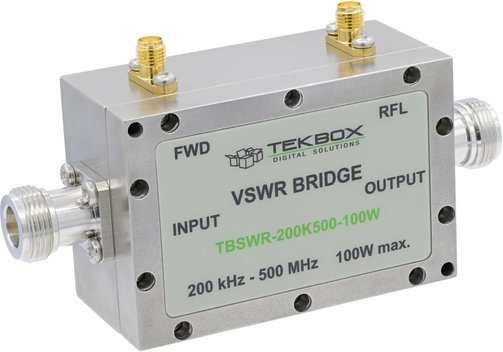

| Model | TBSWR-60K500 | TBSWR-200K500 | TBSWR-600K700 | TBSWR-300K6000 |
| Frequenzbereich | 60 kHz...500 MHz | 200 kHz...500 MHz | 600 kHz...700 MHz | 300 kHz...6 GHz |
| Max. Leistung | 200 W | 100 W | 50 W | 4 W |
| Einfügungsdämpfung | 60 kHz...200 MHz: <0,15 dB 200 MHz...500 MHz: <0,6 dB | 200 kHz...200 MHz: <0,3 dB 200 MHz...500 MHz <0,7 dB | 200 kHz...100 MHz: <0,7 dB 100 MHz...700 MHz <1,5 dB | 300 kHz...1 GHz: <1,8 dB 1 GHz...6 GHz: <2,6 dB |
| Kopplung | 60 kHz...100 MHz -50 dB ±0,7 dB 100...500 MHz -50 dB +0,7/-10 dB | 200 kHz...300 MHz -40 dB ±0,3 dB 300 MHz...500 MHz -40 dB ±1 dB | 300 kHz...700 MHz -30 dB ±0,5 dB | 300 kHz...3 GHz -20 dB ±1 dB 3 GHz...6 GHz -19 dB + 0,5/- 3 dB |
| Richtwirkung | 60 kHz...500 MHz >20 dB 150 kHz...300 MHz >25 dB 200 kHz...30 MHz >30 dB | 200 kHz...500 MHz >20 dB 800 kHz...50 MHz >30 dB | 600 kHz...700 MHz >20 dB 10 MHz...500 MHz >30 dB | 300 kHz...700 kHz >25 dB 700 kHz...5 GHz >30 dB 5 GHz...6 GHz >20 dB |
| Anwendung | Störfestigkeitsprüfeinrichtungen, allgemeine Zwecke | Allgemeine Zwecke | ||
| Standard-Zubehör | Holzbox, 2 Stück SMA 50-Ω-Abschlüsse | Holzkiste | ||
